1. 概述
1.1 应用场景
在仪表板中，我们希望在查看某个图表时，能通过点击某个区域的字段，仪表板中和这个图表相关的其他图表内容显示出相关数据。
例如，点击一个组件矩形树图中的门店，其余组件中会自动联动出该门店会员相关的数据，如下图所示：
1.2 功能简介
父子表：用表 A 制作表 B ，即表 A 为父表，表 B 为子表。
联动场景一：
用表 A 制作表 B，表 A、B 都制作图表，表 B 的图表可以联动表 A 的图表。详情参见第 2 节示例。
联动场景二：
在分析表中，一个图表可以联动的图表有两种类型：
和这个图表在同一个历史步骤下的图表，即同一个步骤下的两张图表可以相互联动；

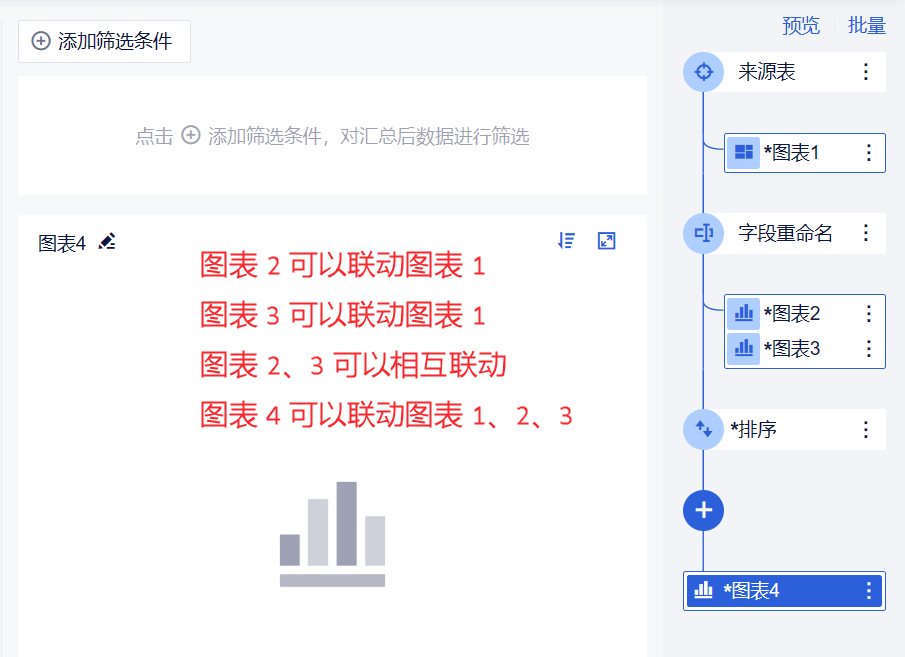

前序的历史步骤制作的图表，如下图所示：
满足以上两种场景，可以实现默认联动的效果。如不需要联动效果，可以取消联动设置。
2. 联动场景一
示例数据：会员分析.xlsx
2.1 制作父表及其图表

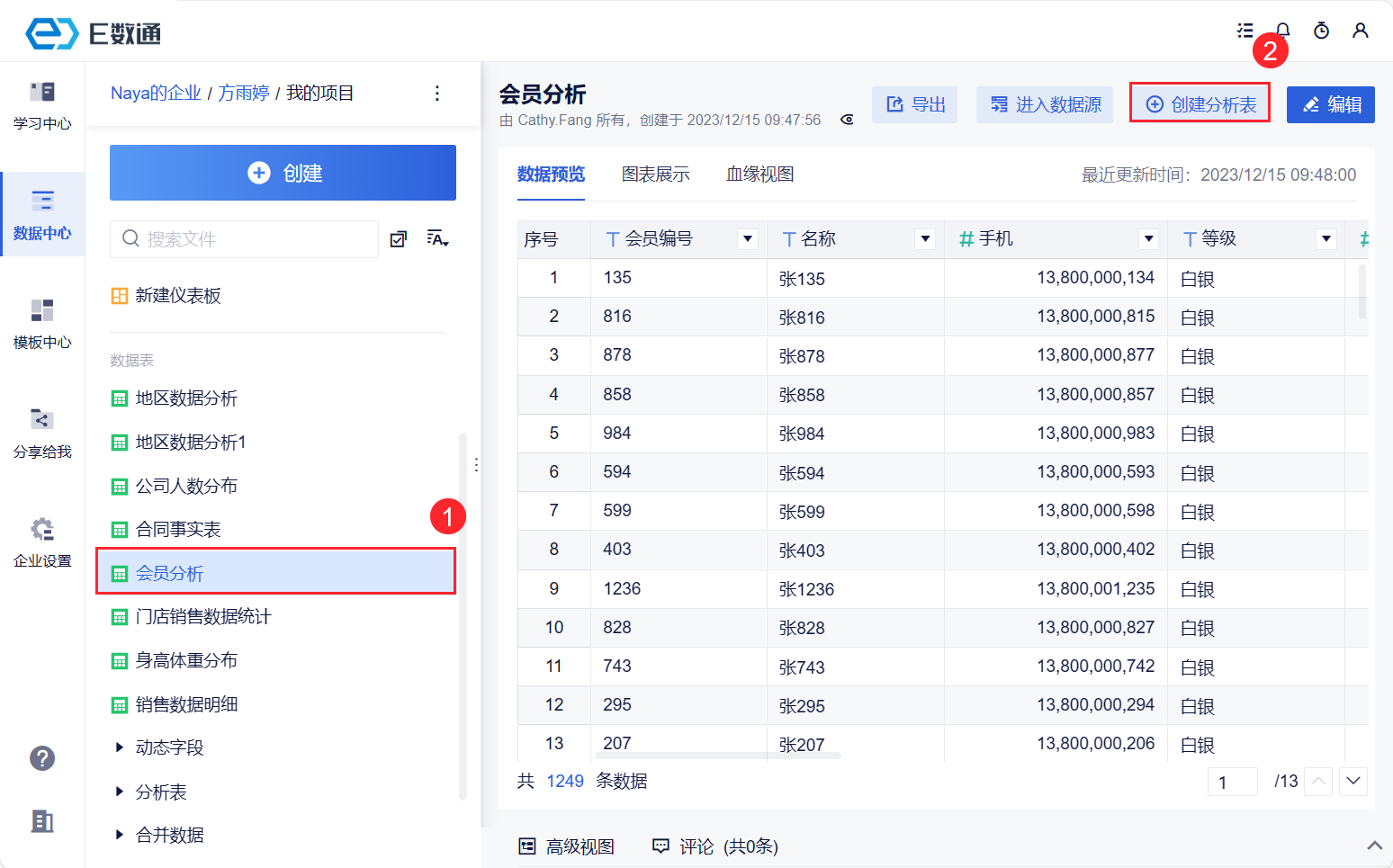

1）下载示例数据并上传至 E 数通，将数据添加到项目中。点击「创建分析表」，如下图所示：

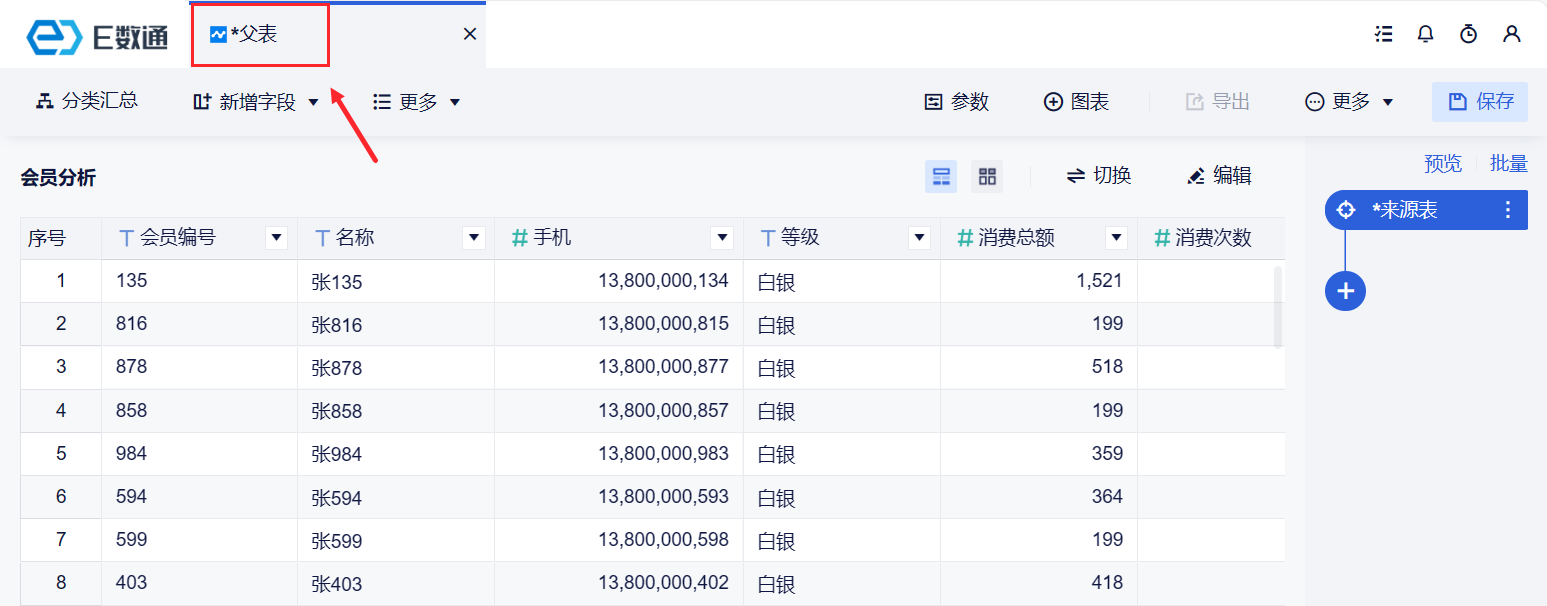

2）给这个分析表修改一下名称，命名为「父表」。如下图所示：

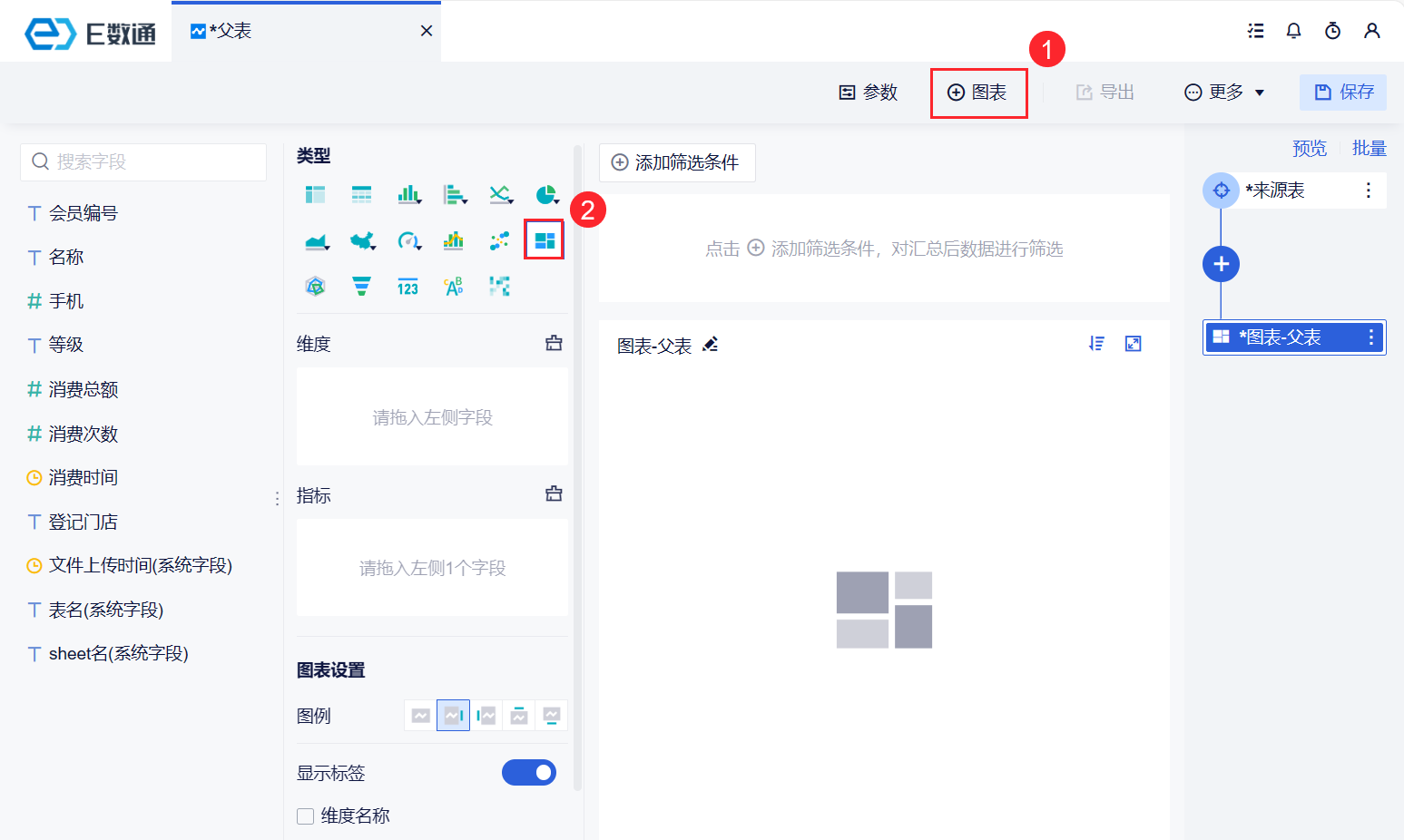

3）点击「+图表」，选择制作一张矩形树图。如下图所示：

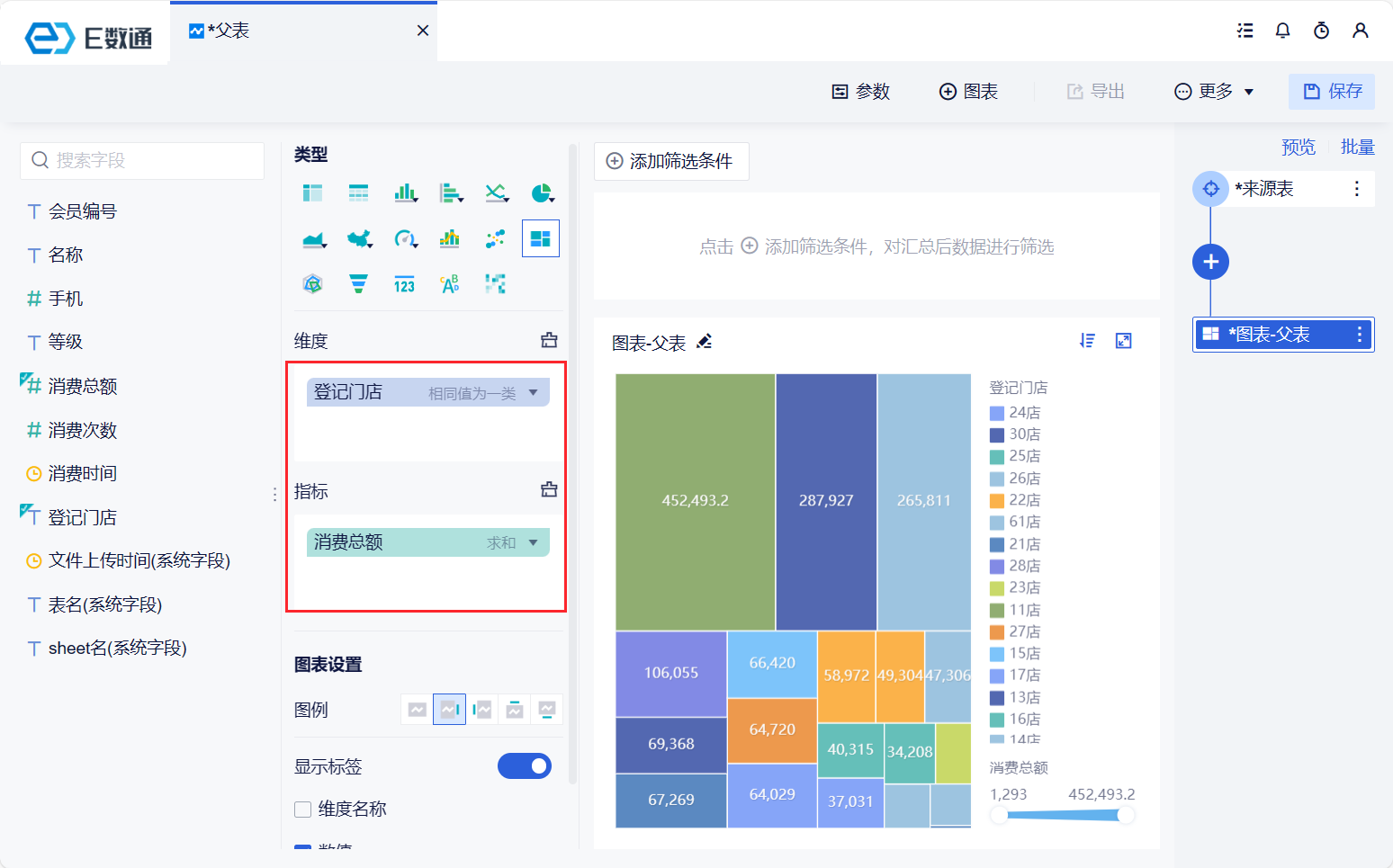

4）将「登记门店」字段拖入维度栏，将「消费总额」字段拖入指标栏。在矩形树图中就展示了每个门店的消费情况。如下图所示：
2.2 制作子表及其图表

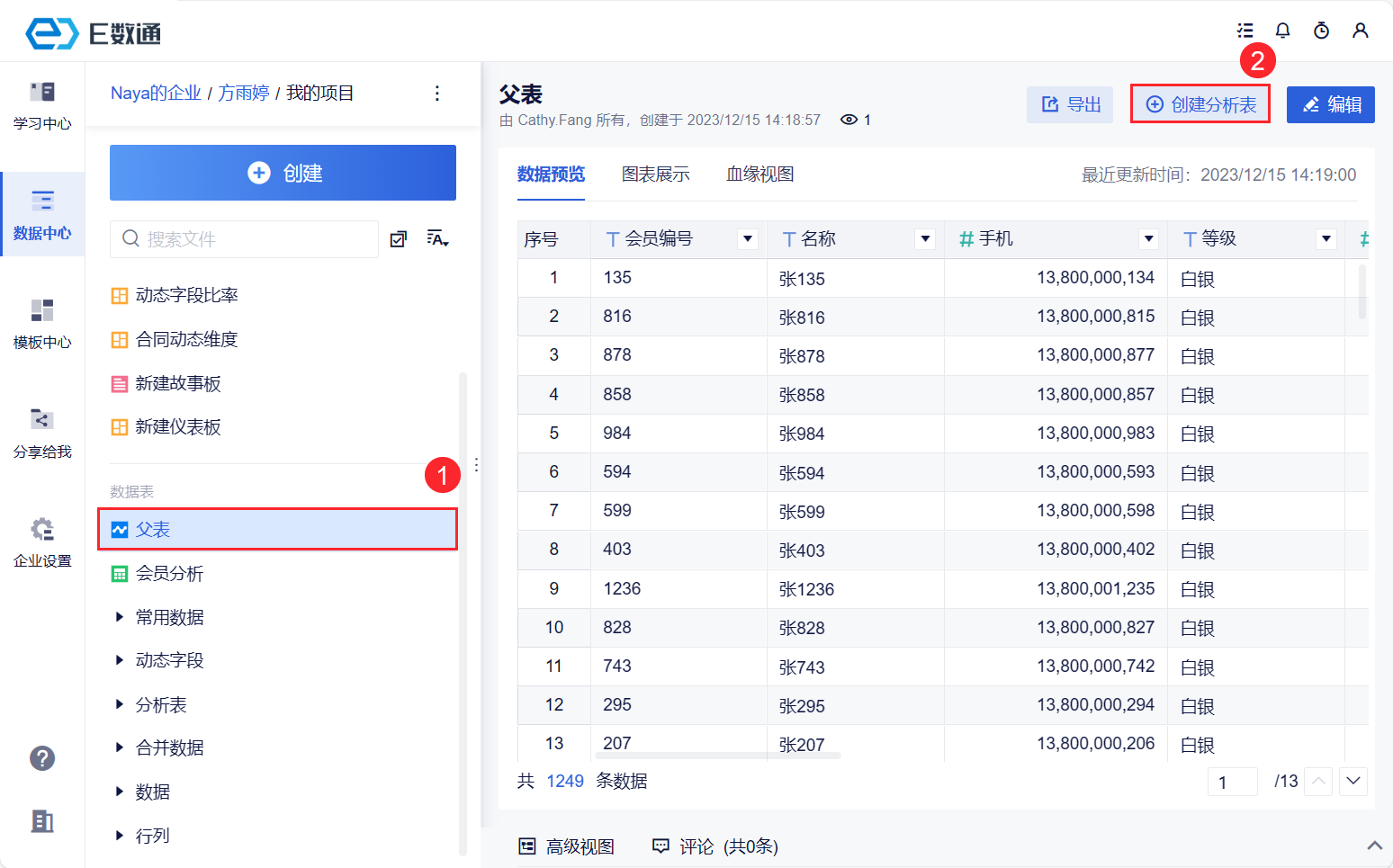

1）使用父表再创建一张分析表。如下图所示：

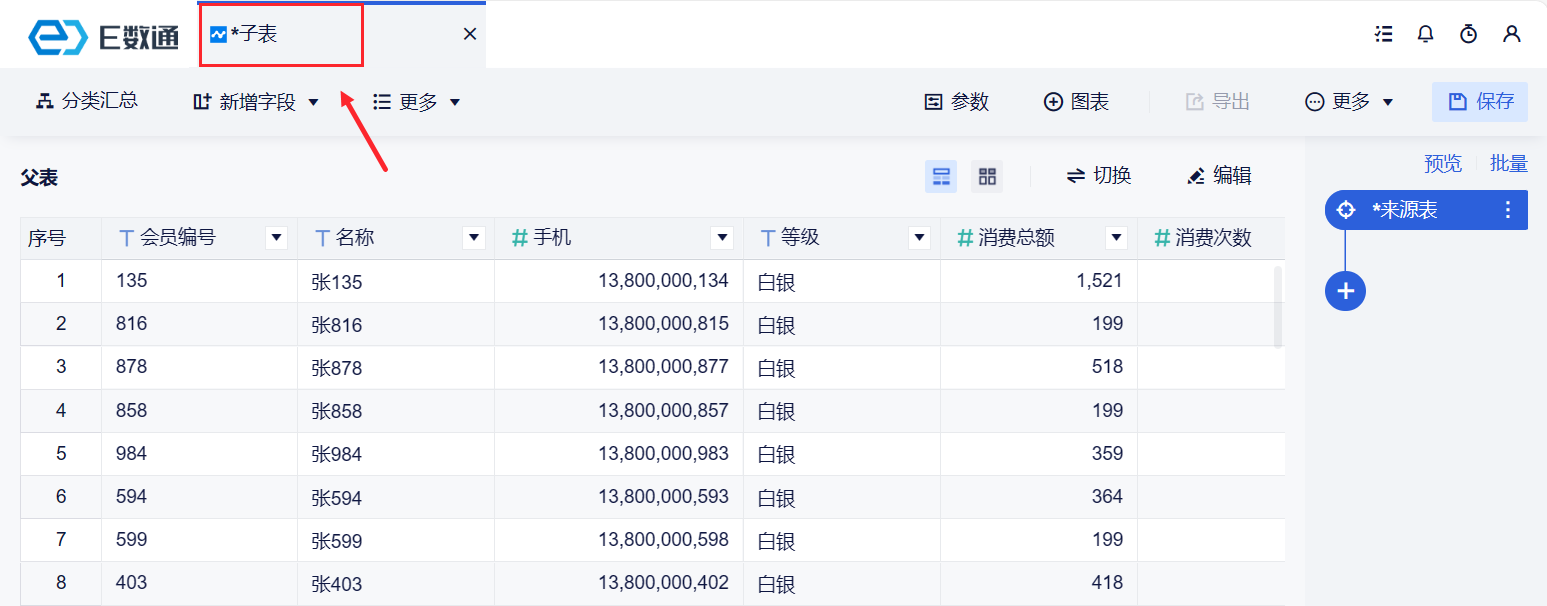

2）将分析表名称更改为「子表」。如下图所示：

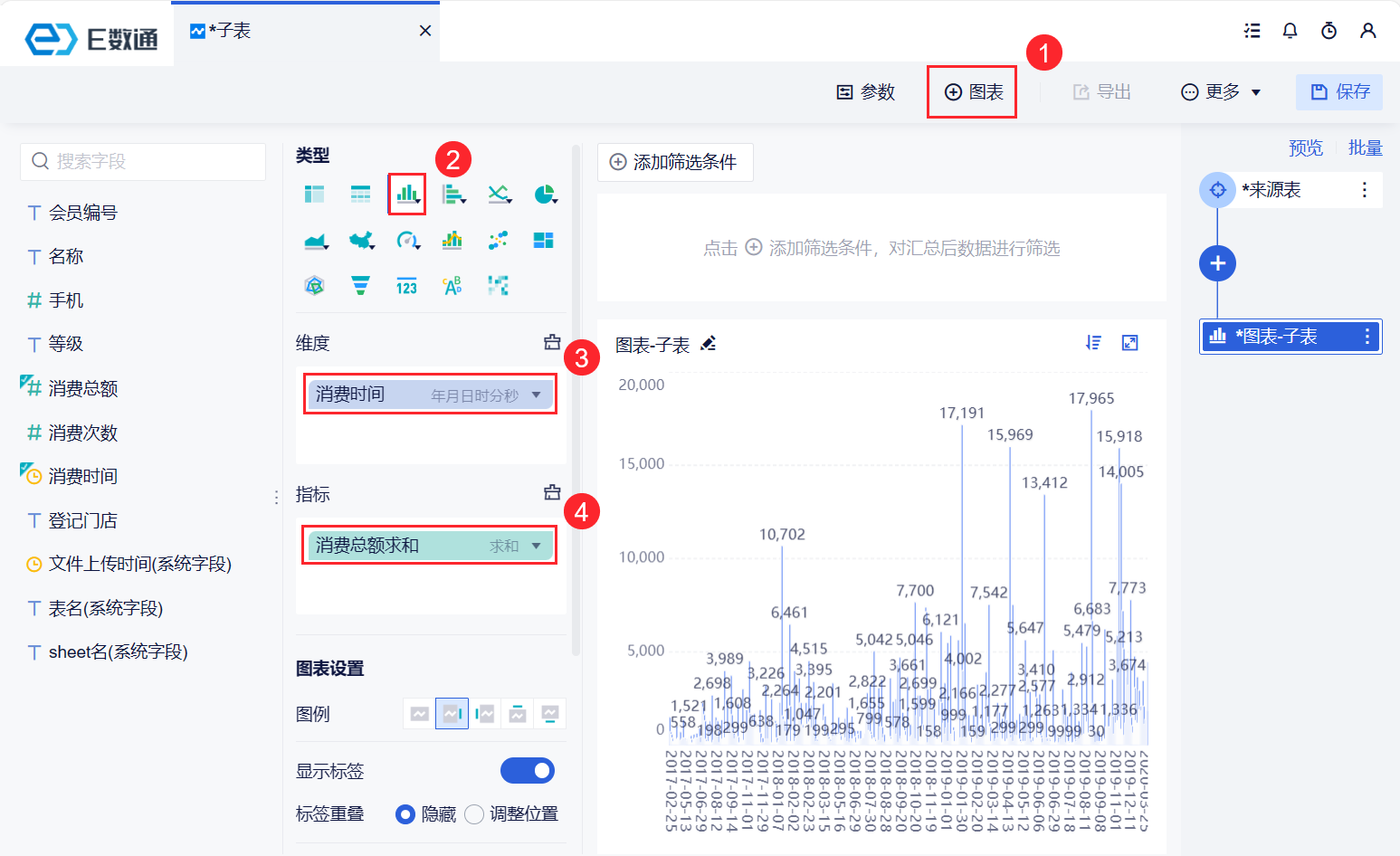

3）选择制作一张柱形图，展示不同年份的消费情况。如下图所示：
4）将消费时间改为按「年」分组，那么计算出了每年的消费总额，也就是每年的销售额。如下图所示：
2.3 效果展示
1）创建一张仪表板，将父表和子表的图表都拖入仪表板中。如下图所示：

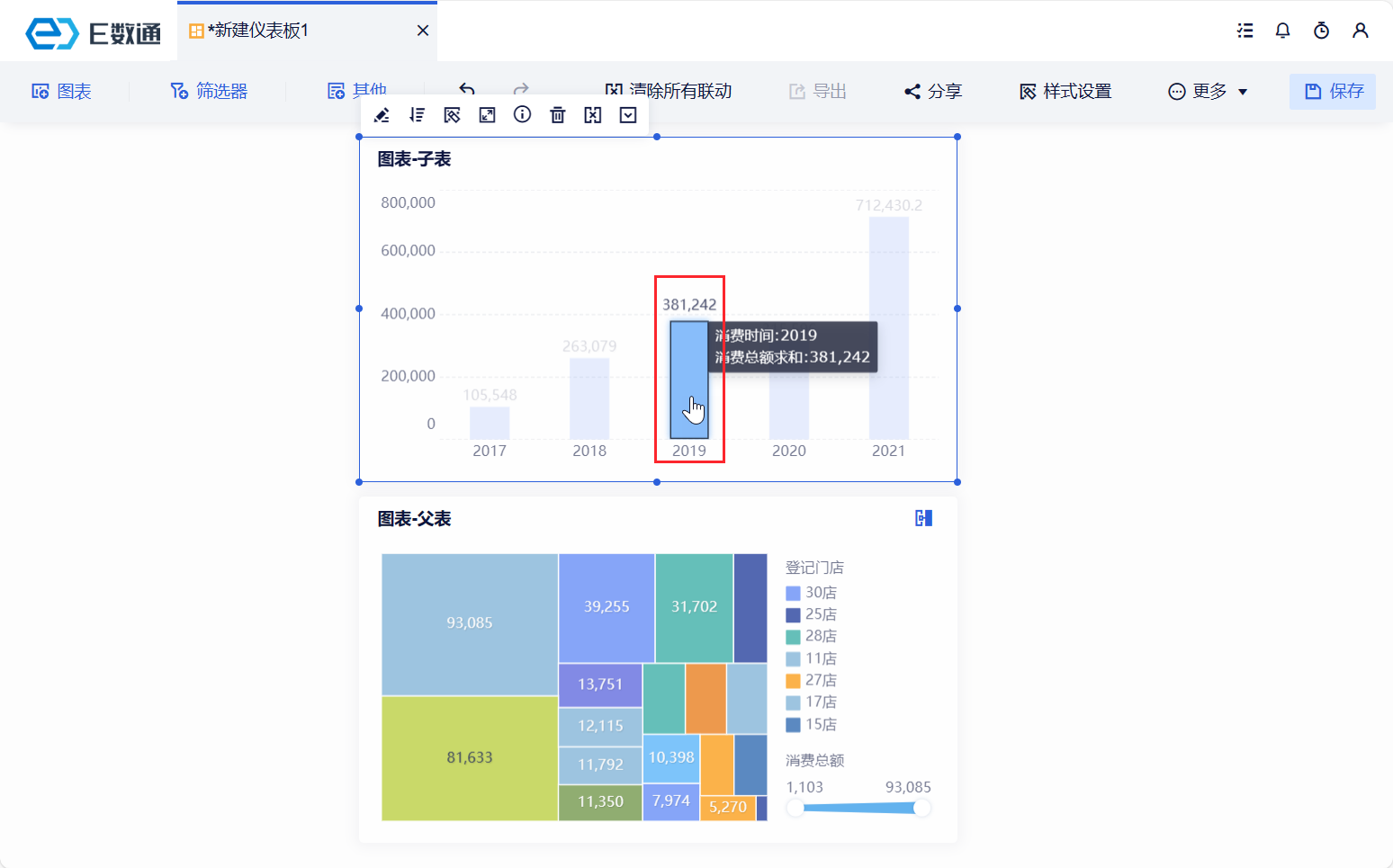

2）子表的图表是可以联动父表的图表的，点击 2019 年的柱子，那么就可以联动展示出 2019 年每个店铺的销售额。如下图所示：
3. 联动场景二
3.1 创建分析表
示例数据：会员分析.xlsx
1）下载示例数据并上传至 E 数通，将数据添加到项目中。点击「创建分析表」，如下图所示：

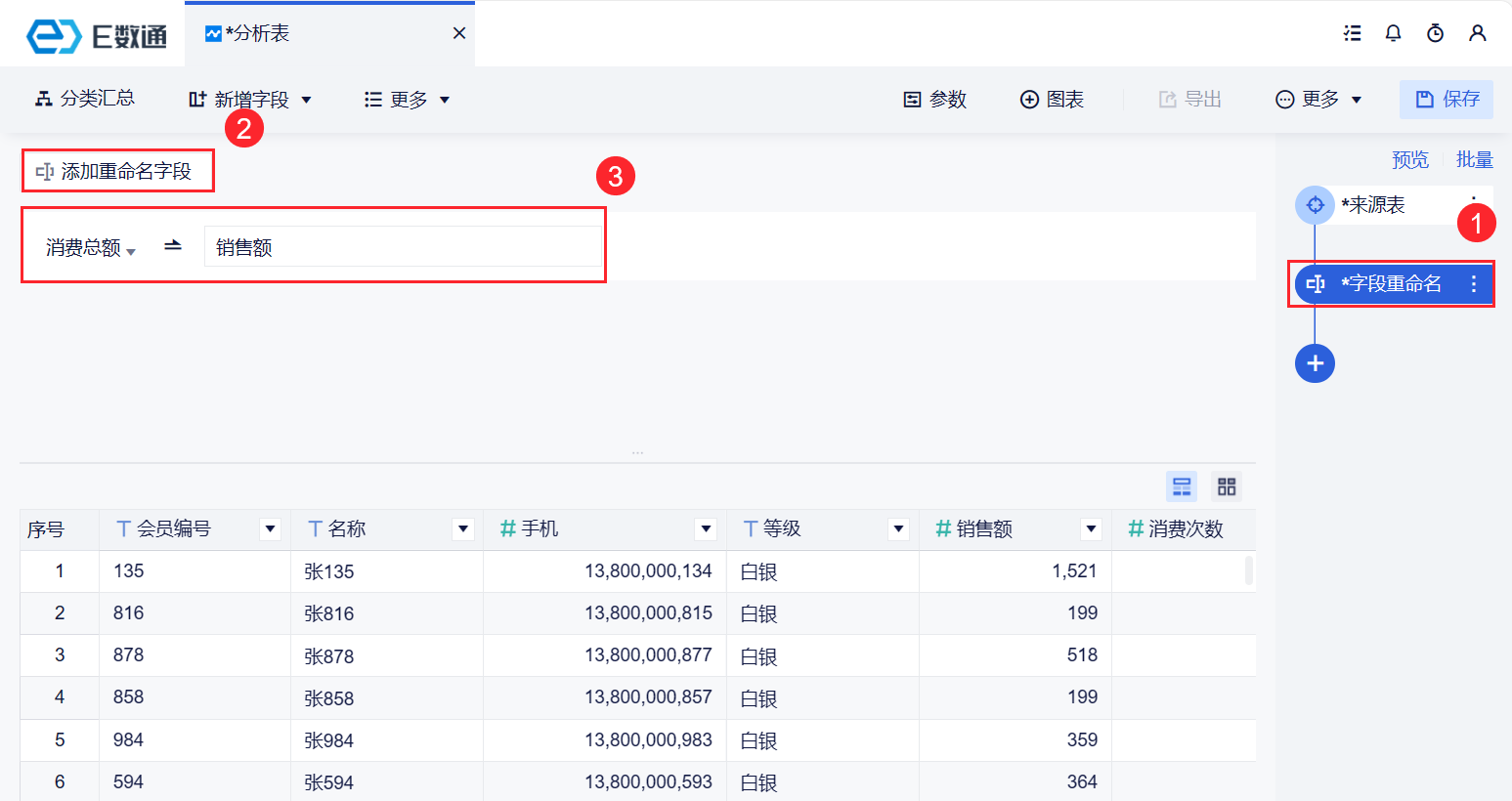

2）添加一个「字段重命名」步骤，将「消费总额」字段重命名为「销售额」。如下图所示：
3.2 创建图表

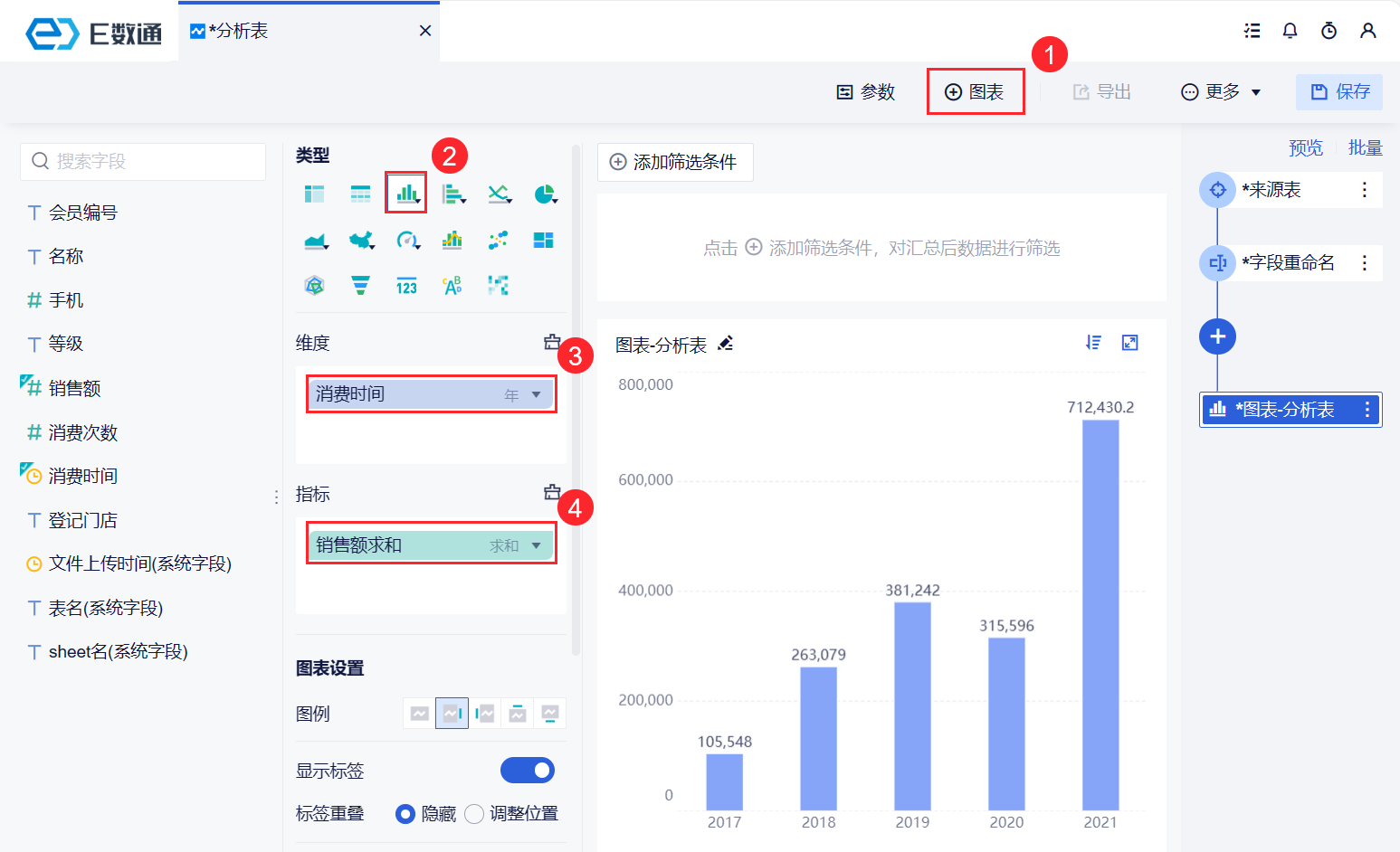

1）在分析表最后，添加一个图表。选择制作一张柱形图，展示不同年份的消费情况。如下图所示：

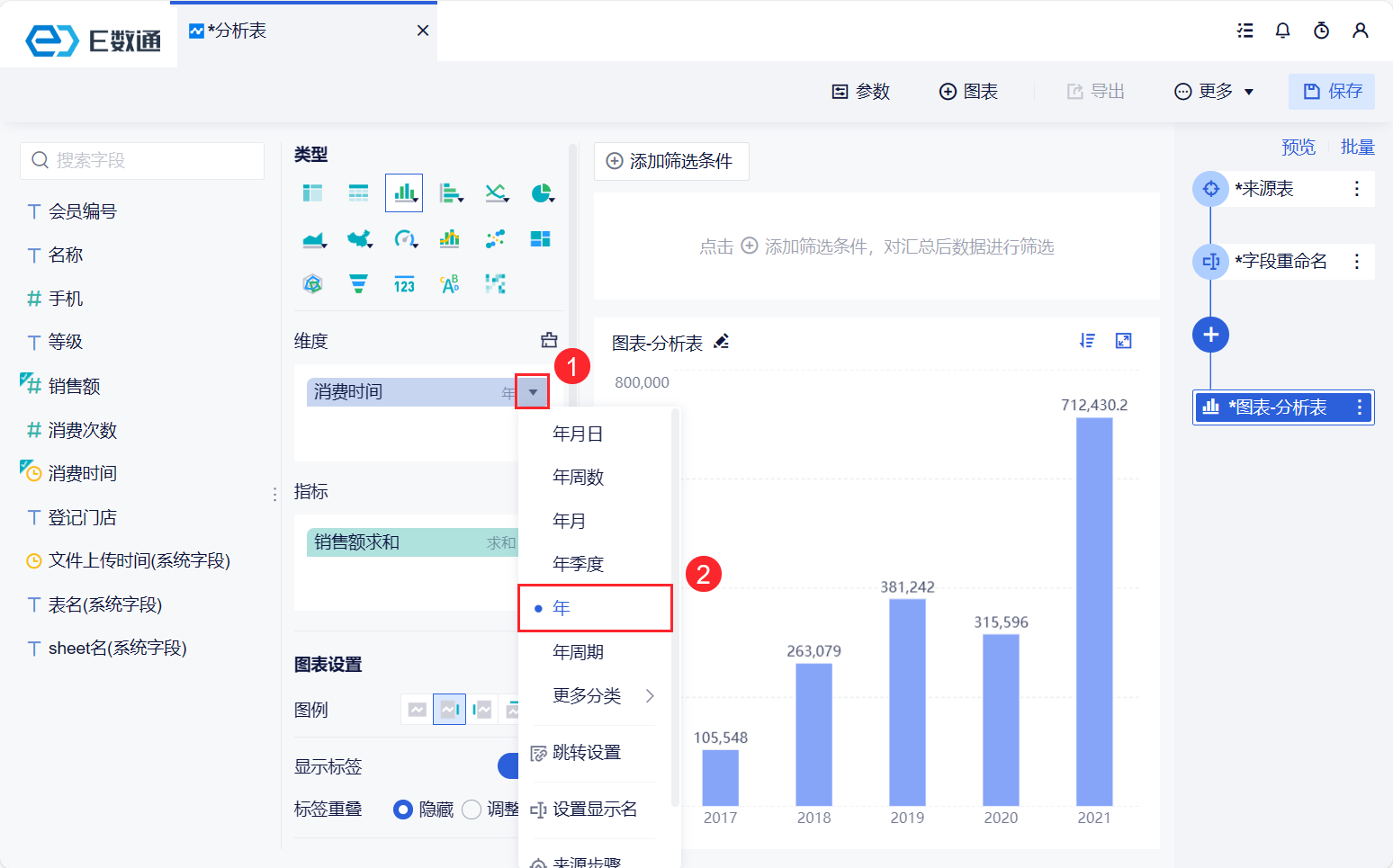

2）将消费时间改为按「年」分组，那么就计算出了每年的销售额。如下图所示：

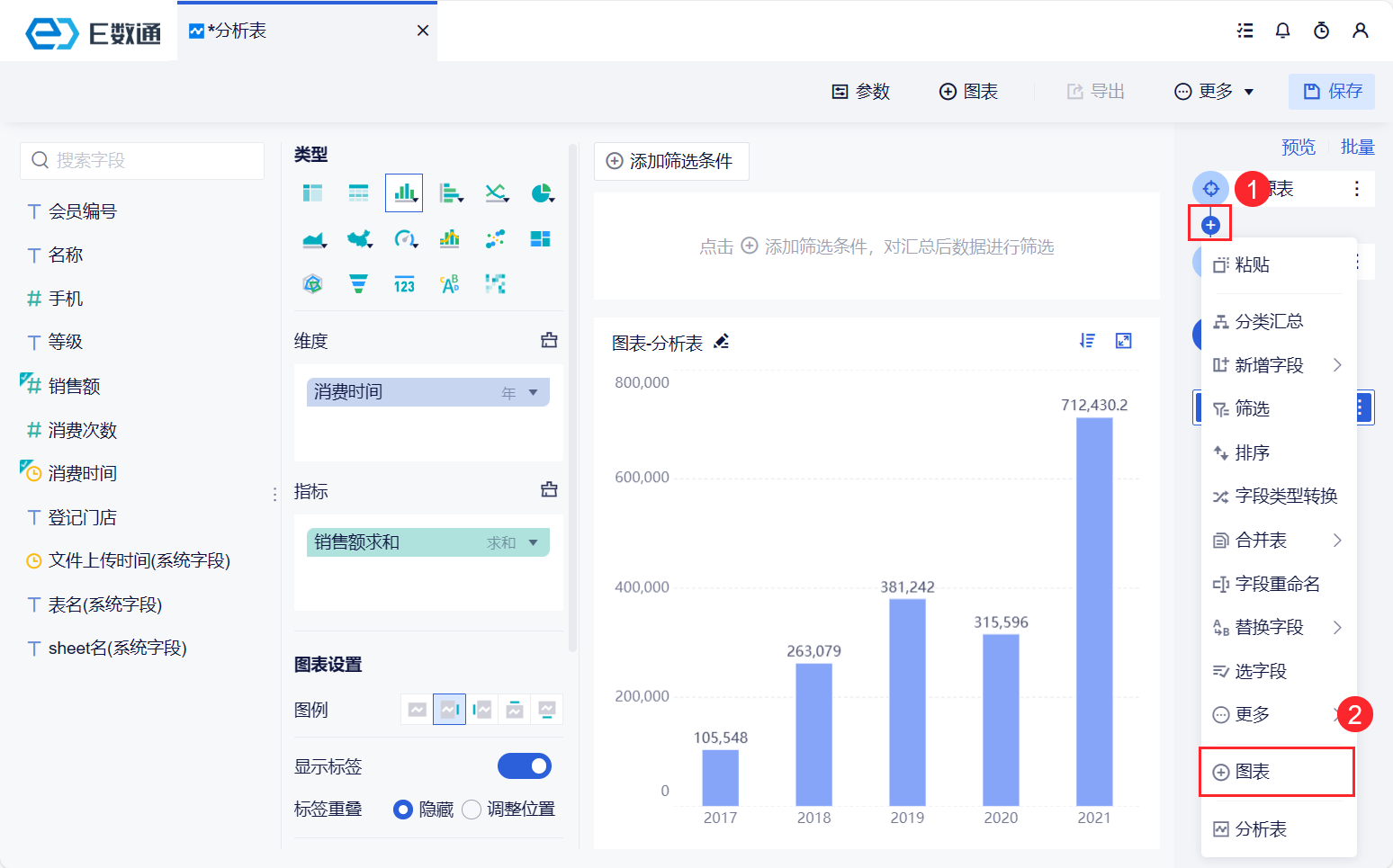

3）在两个步骤中间再添加一张图表，如下图所示：

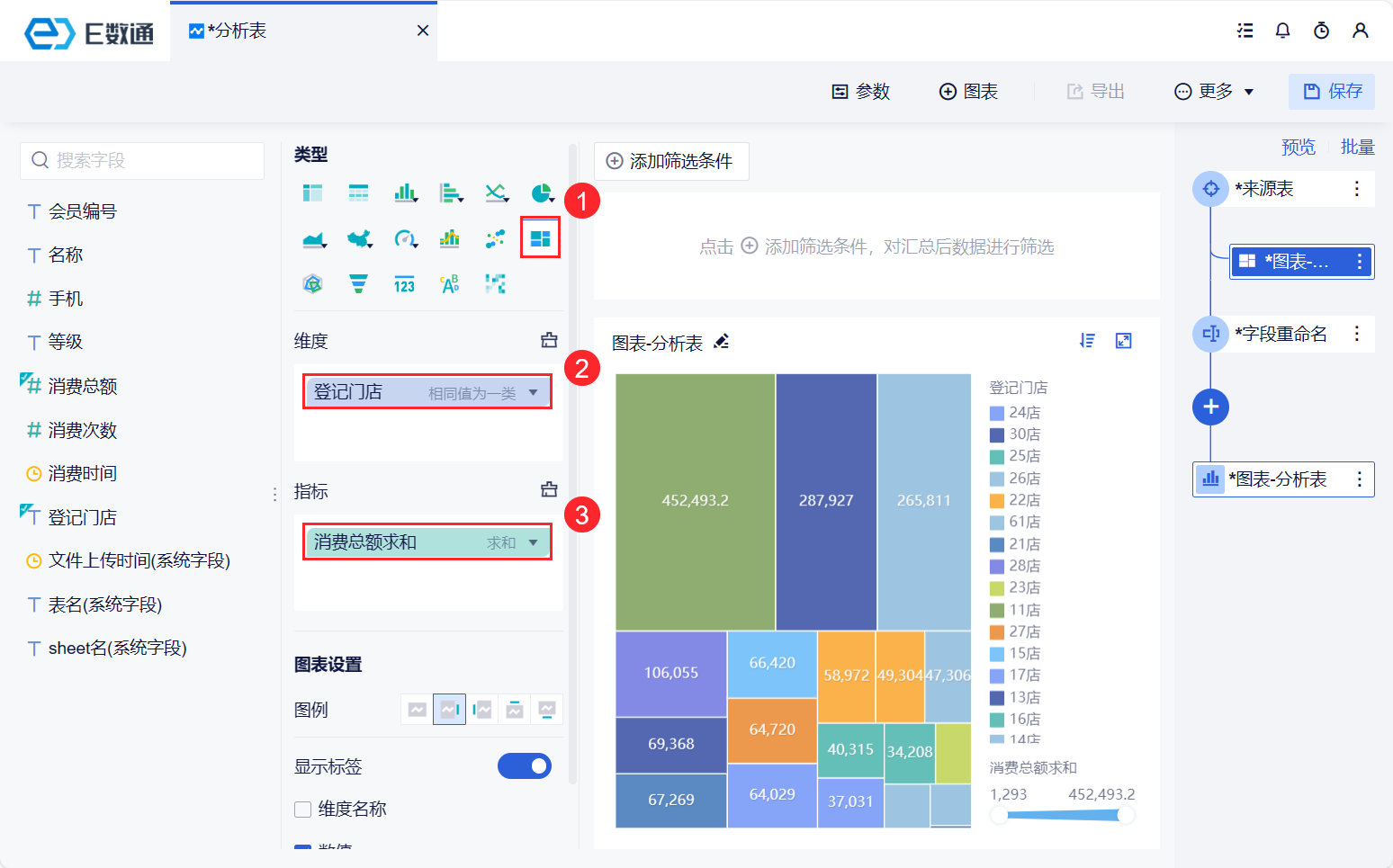

4）再制作一张矩形树图，将「登记门店」字段拖入维度栏，将「消费总额」字段拖入指标栏。在矩形树图中就展示了每个门店的消费情况。如下图所示：
3.3 效果展示
1）在分析表中，表 2 是表 1 前序历史步骤制作的图表，那么表 1 就是可以联动表 2 的。如下图所示：
2）点击 2018 年的柱子，那么就可以联动展示出 2018 年每个店铺的销售额。如下图所示：
