1. 概述
2. 儀表盤顏色顯示邏輯
儀表盤的顏色與拖入「顏色」中的欄位和「指標值」中的欄位有關。具體聯動是：
「顏色」中的欄位確定一個顏色的區間範圍：比如0-270、270-540、540-810，對應為黃-紅-粉；根據「指標值」大小去這個範圍內找到相應映射，比如指標值大小為 810 ，儀表盤上顯示為黃-紅-粉。
下面以百分比圓環儀表盤為例說明這個邏輯。
1）指標值大小為 810 ，顏色劃分如下圖所示：
2）最終效果如下圖所示：
3. 隱藏儀表盤刻度
4. 修改儀表盤刻度值
1）多指標儀表盤 和 試管型儀表盤 中，「目標值」即儀表盤的最大刻度值，可透過修改「目標值」調整最大刻度值。以多指標儀表盤為例，設定目標值為「4000」，如下圖所示：
2）設定前後的對比效果如下圖所示：
5. 設定儀表盤樣式

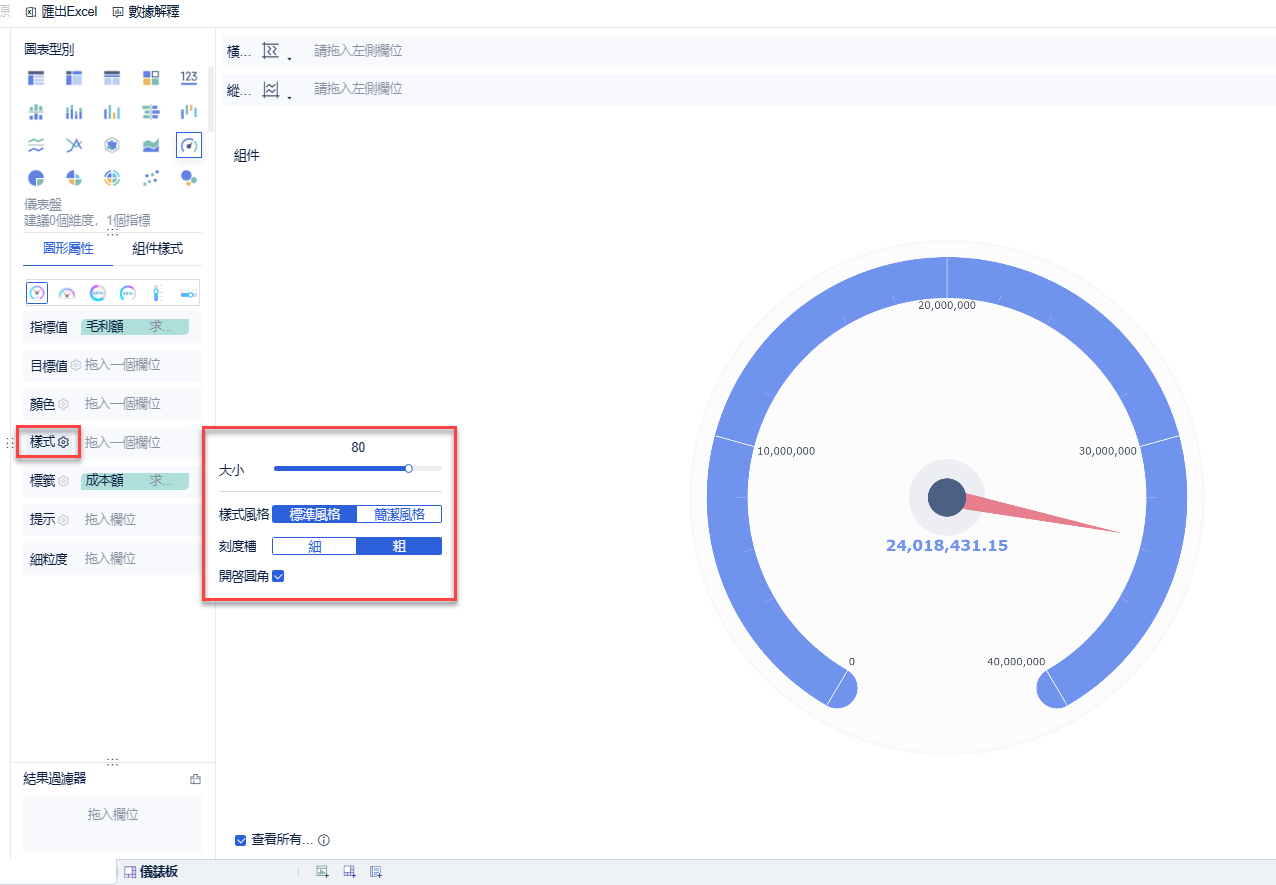

1）6.0.15 及之後的版本儀表盤支援設定「樣式」，點選樣式設定按鈕，可修改儀表盤的大小、風格、刻度槽粗細、是否開啟圓角等。以多刻度儀表盤為例，如下圖所示：
2）設定樣式風格為「標準風格」和「簡潔風格」的對比圖如下所示：
6. 展示某個維度下不同類別的儀表盤
1）以多指標儀表盤為例，使用者想要同時展示某個維度下不同類別的儀表盤 。
2）例如，展示三個種類水果的銷量，在組件編輯介面，選擇圖表類型為「儀表盤」，圖表子類型選擇第一個，左側待分析區域的「銷量」拖入「圖形屬性」下的指標值欄，「種類」拖入分析區域的橫軸，如下圖所示：
3）效果圖如下所示：
