面積圖-折線圖

1.1 版本

1.2 應用場景

面積圖和折線圖是比較常見的圖表，圖表組合後既可以透過面積圖強調資料量的累積效應和變化趨勢，又可以透過折線圖查看資料的變化趨勢。

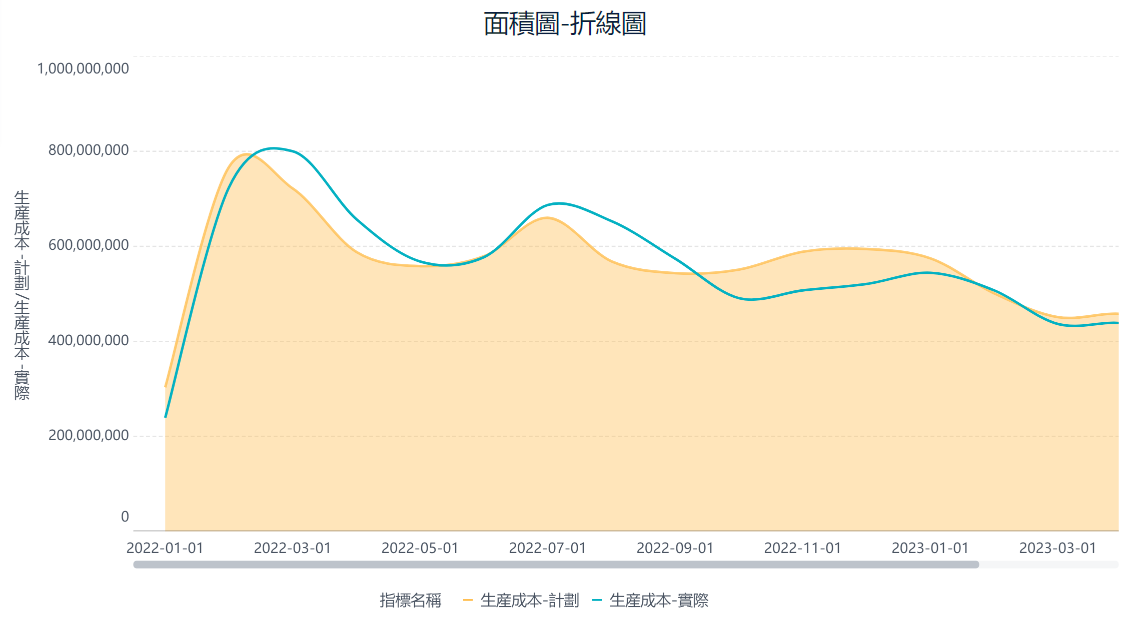

例如，用面積圖-折線圖展示生產成本中計劃與實際的對比，方便觀察成本消耗是否異常，如下圖所示：

1.3 實現思路

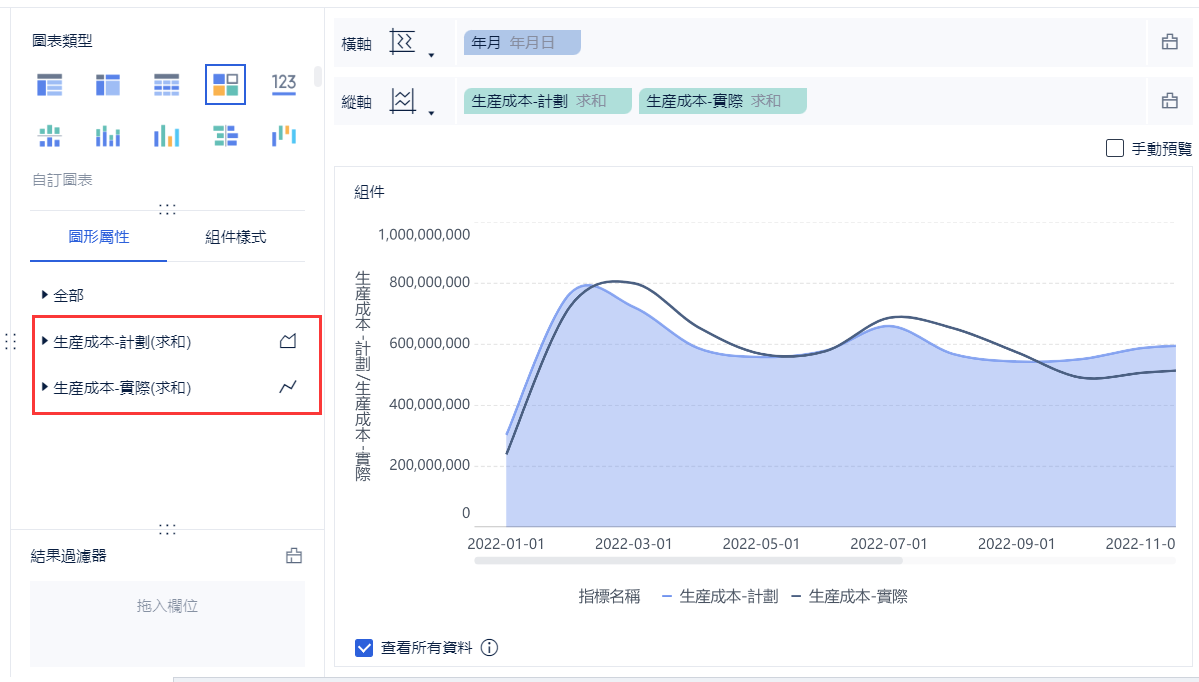

使用自訂圖表，當縱軸中拖入多個指標欄位時，每個指標的圖形可以單獨設定，一個指標欄位設定為面積圖，另一個指標欄位設定為折線圖，如下圖所示：

注1：在「全部」中設定的圖形屬性對所有指標生效，在單個指標中設定的圖形屬性只對該指標生效。

注2：更多圖形屬性設定詳情參見：圖形屬性

1.4 基本要求

1.5 圖表特點

1）優點

• 資訊豐富：可以將不同指標的資料集中展示，給決策者更多的資訊洞察

• 節省空間：同時節省報表版圖空間，能留更多的版圖展示其他資料

2）缺點

• 資料擁擠：過多指標的資料集中在組合圖時，會使圖表過於擁擠

• 資訊冗餘：同時指標的增多，會干擾決策者無法抓住資料主要傳達資訊

2.1 準備資料

1）使用者登入 FineBI 系統，點選「我的分析」，選中某個資料夾，點選「建立分析主題」，如下圖所示：

2）點選「本地Excel檔案>上傳資料」，上傳表資料。如下圖所示：

範例資料：生產成本表.xlsx

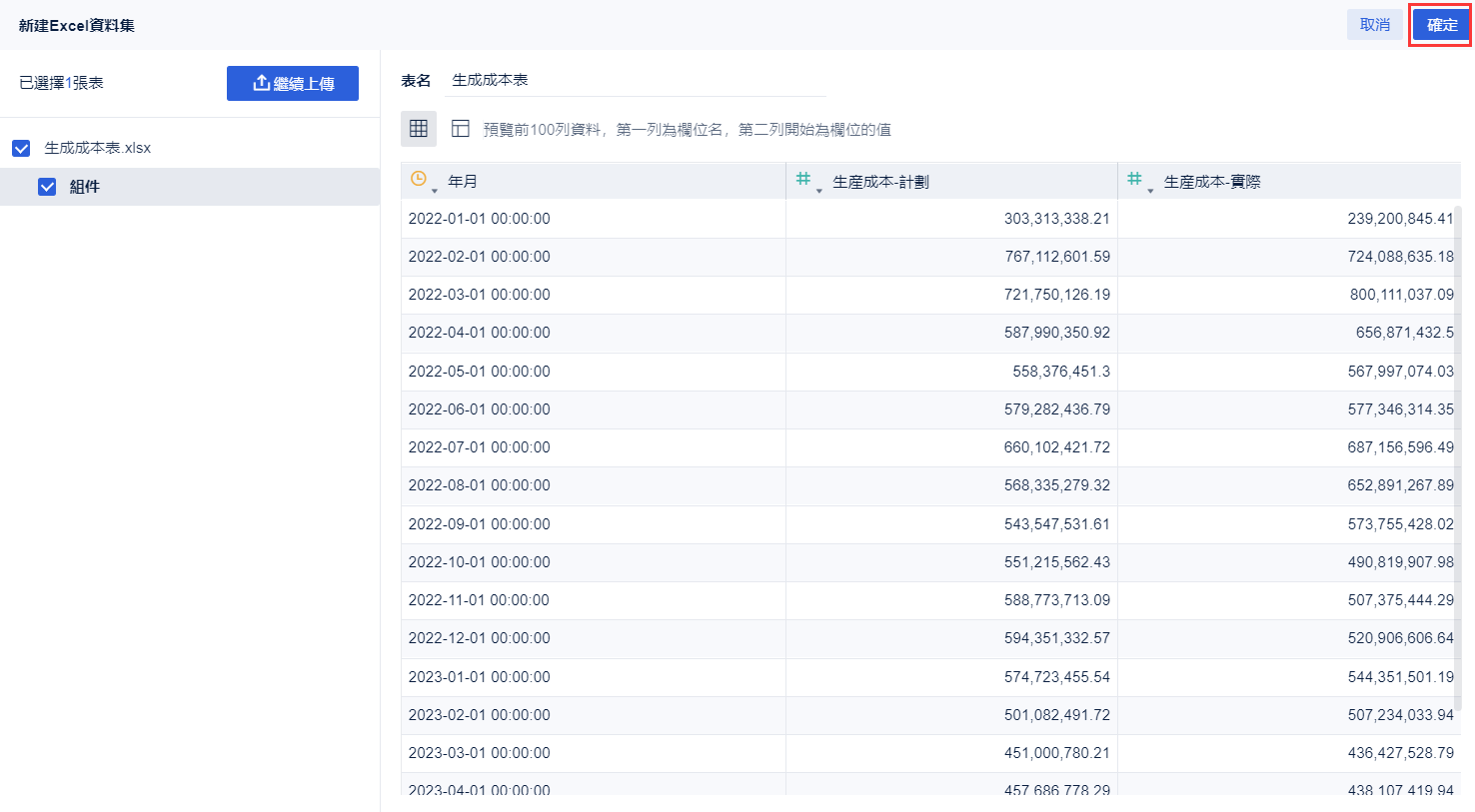

3）上傳後，點選「確定」按鈕。如下圖所示：

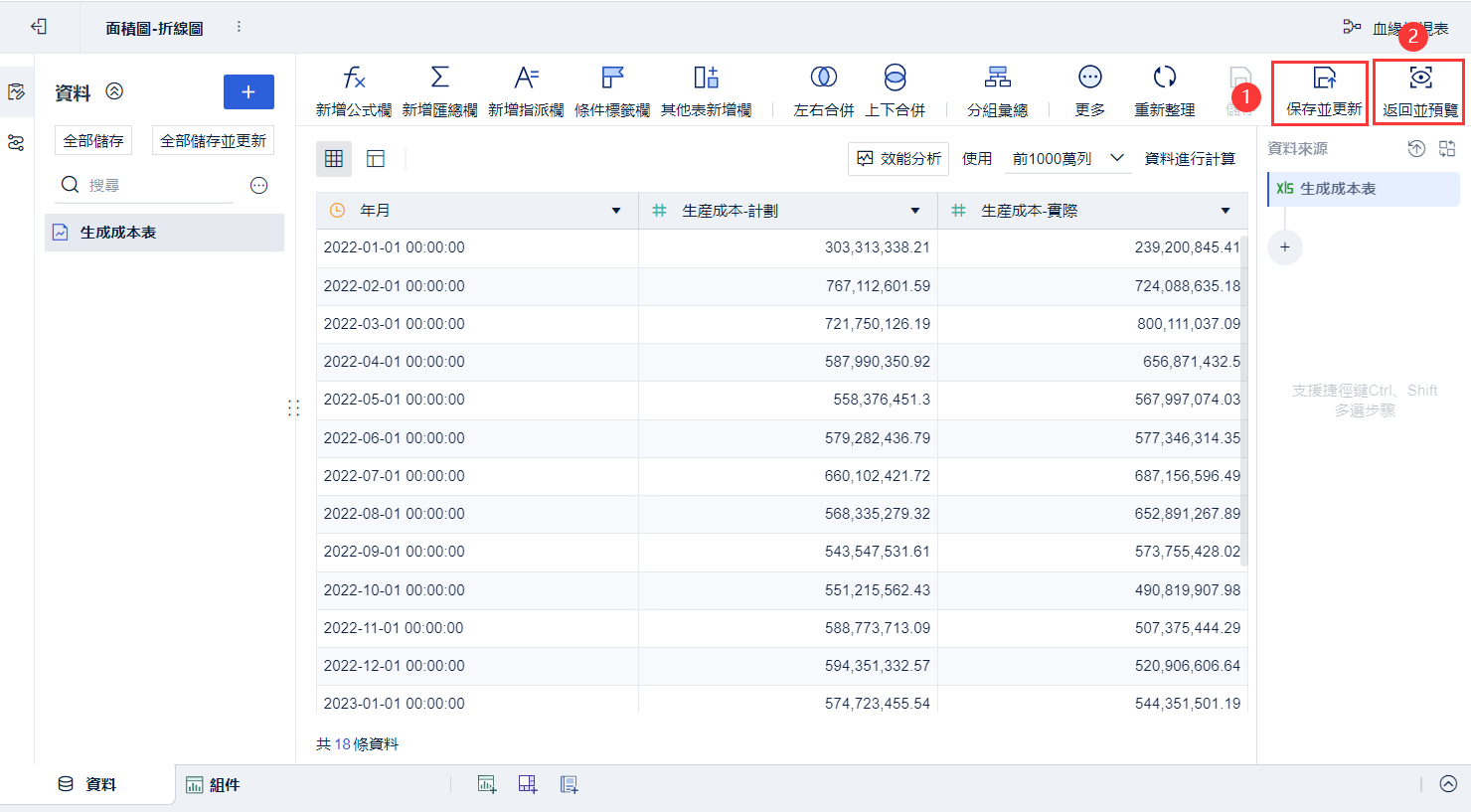

4）點選「保存並更新」、「返回並預覽」，資料準備成功，如下圖所示：

2.2 建立組件

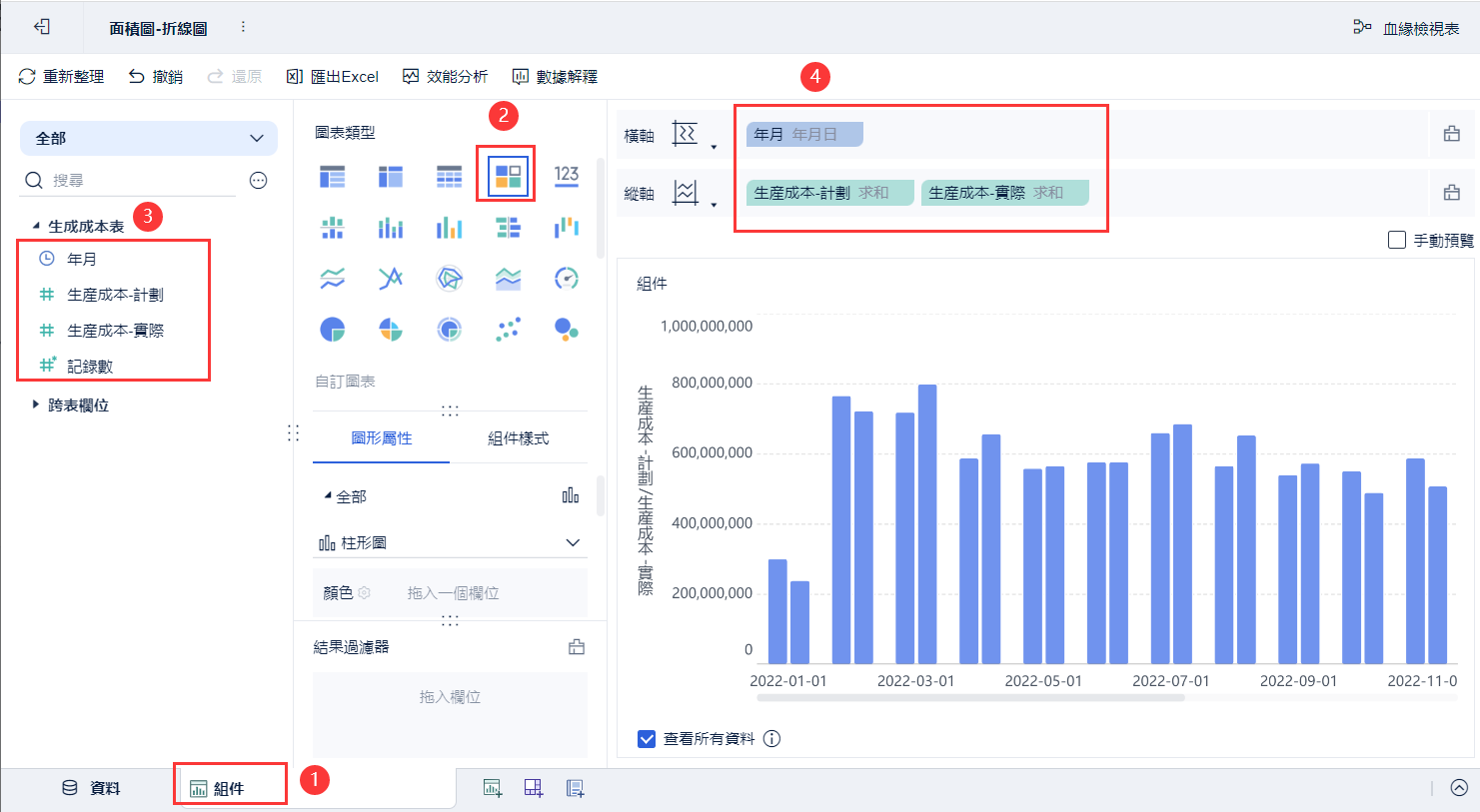

1）點選左下角「組件」按鈕。

2）在圖表類型下點選擇「自訂圖表」。

3）將左側待分析區域的「年月」拖入分析區域的橫軸，「生產成本-計劃」、「生產成本-實際」拖入縱軸，如下圖所示：

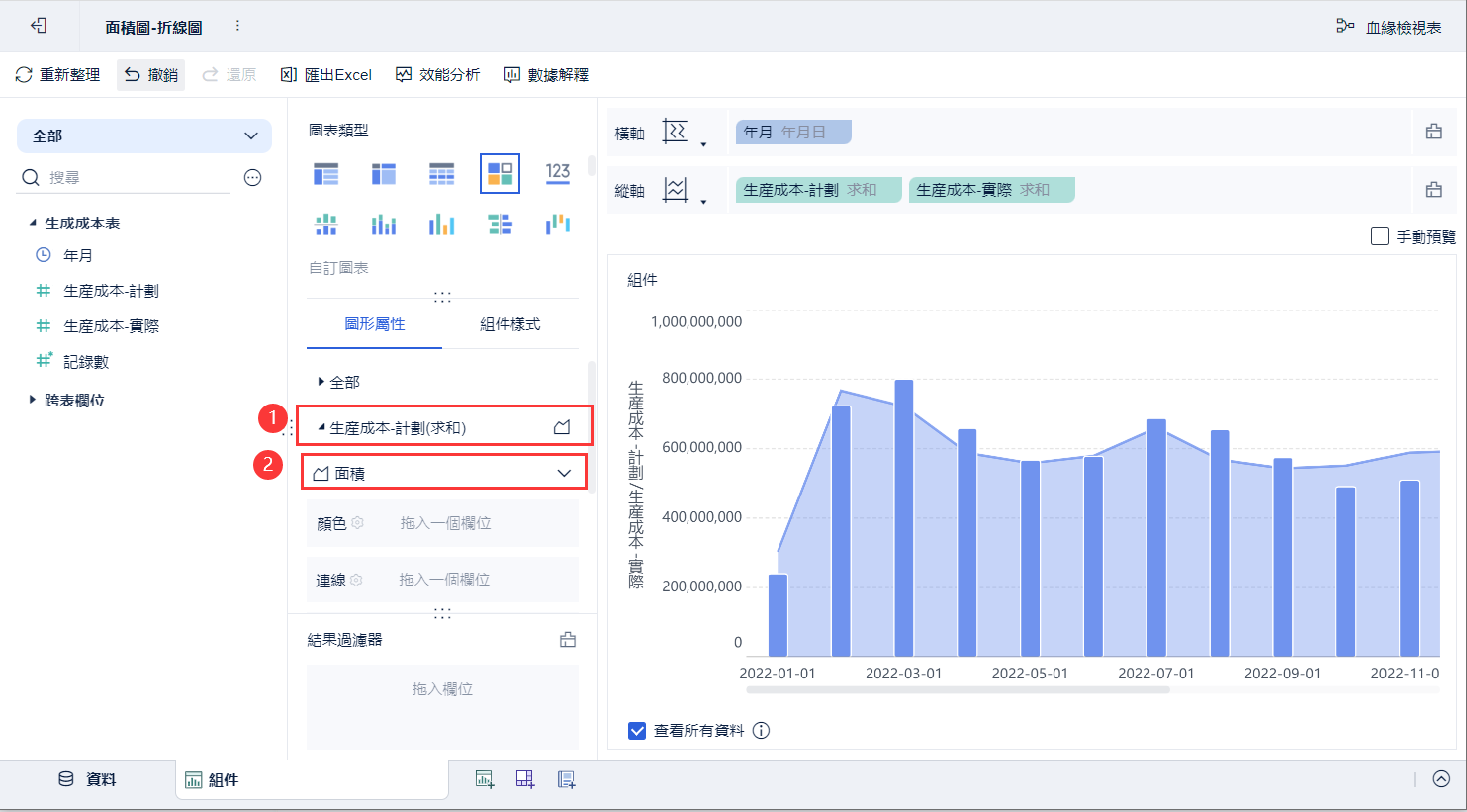

4）點選「圖形屬性>生產成本-計劃」，選擇形狀為「面積」，如下圖所示：

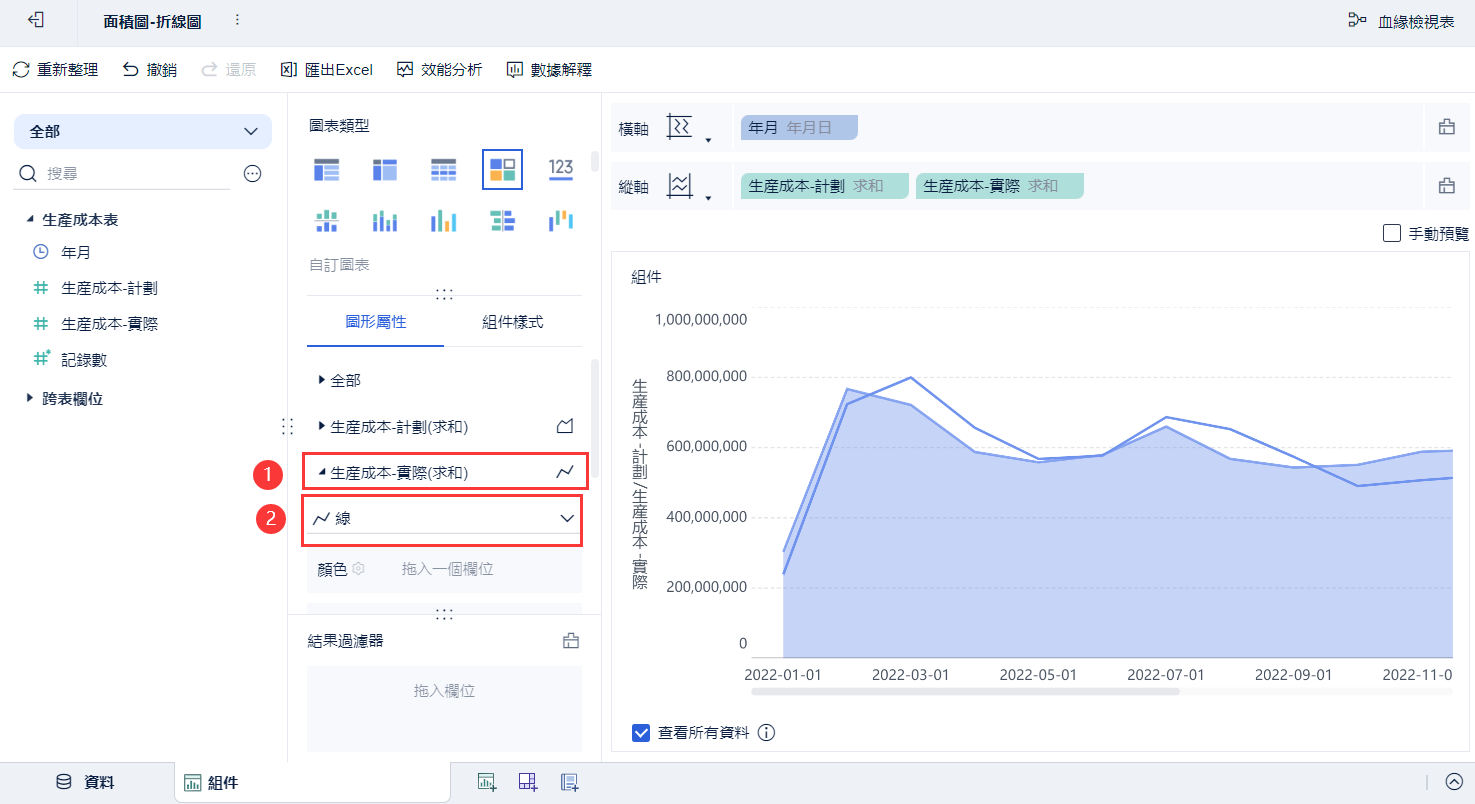

5）點選「圖形屬性>生產成本-實際」，選擇形狀為「線」，如下圖所示：

2.3 美化圖表

2.3.1 調整樣式

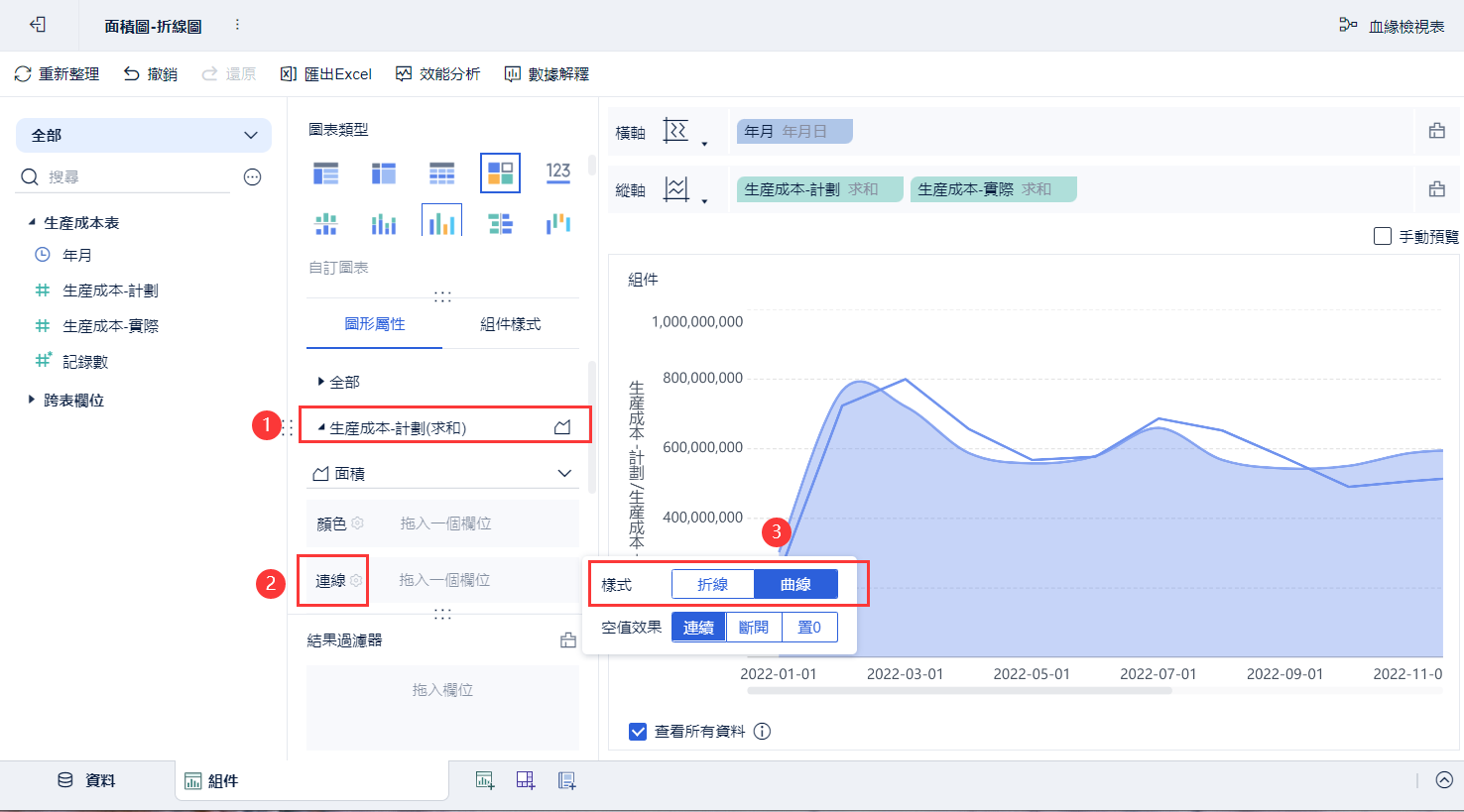

1）點選「圖形屬性>生產成本-計劃」下的遠端設定按鈕，樣式調整為「曲線」，如下圖所示：

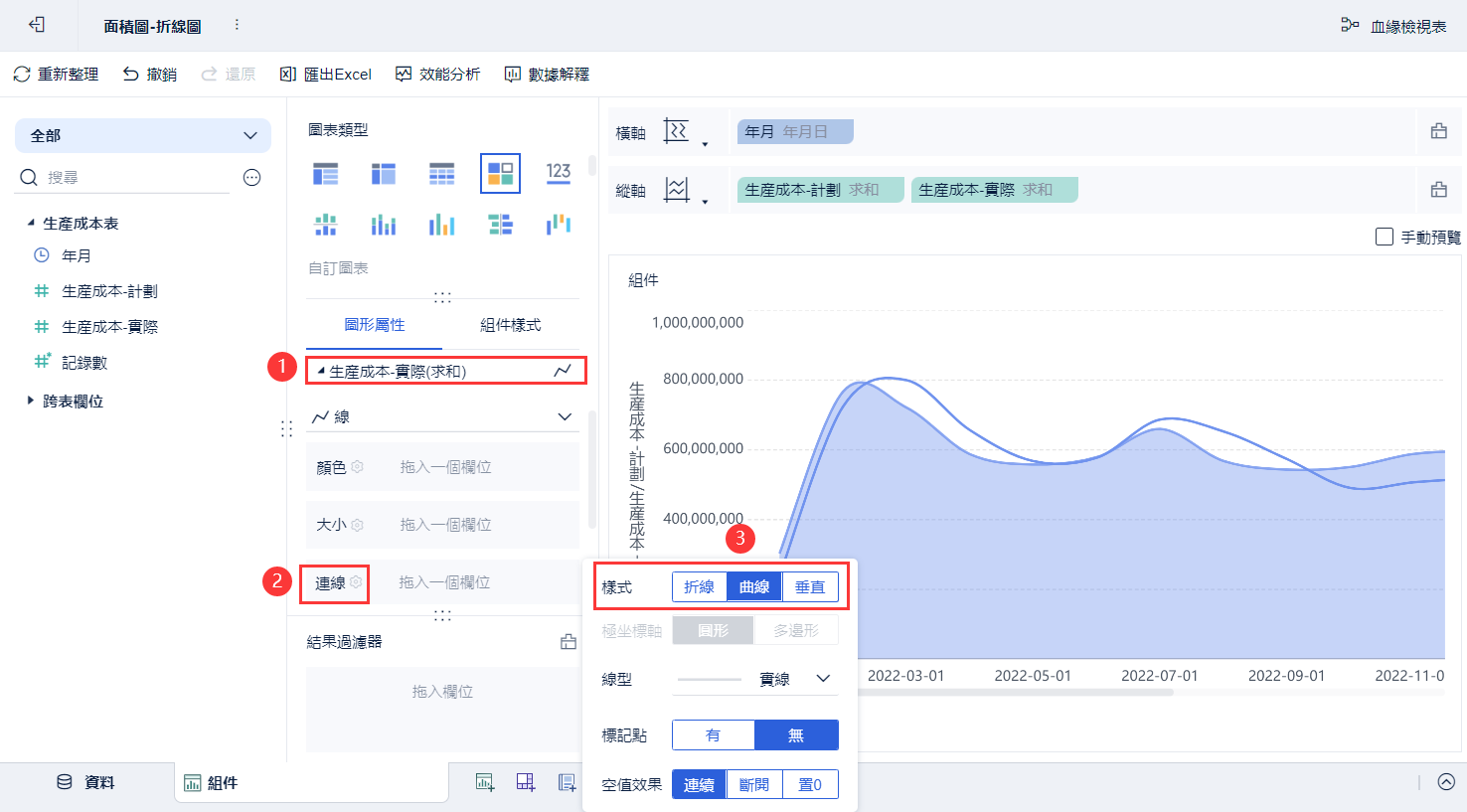

2）同樣的方法將「生產成本-實際」的樣式也調整為「曲線」，如下圖所示：

2.3.2 設定顏色

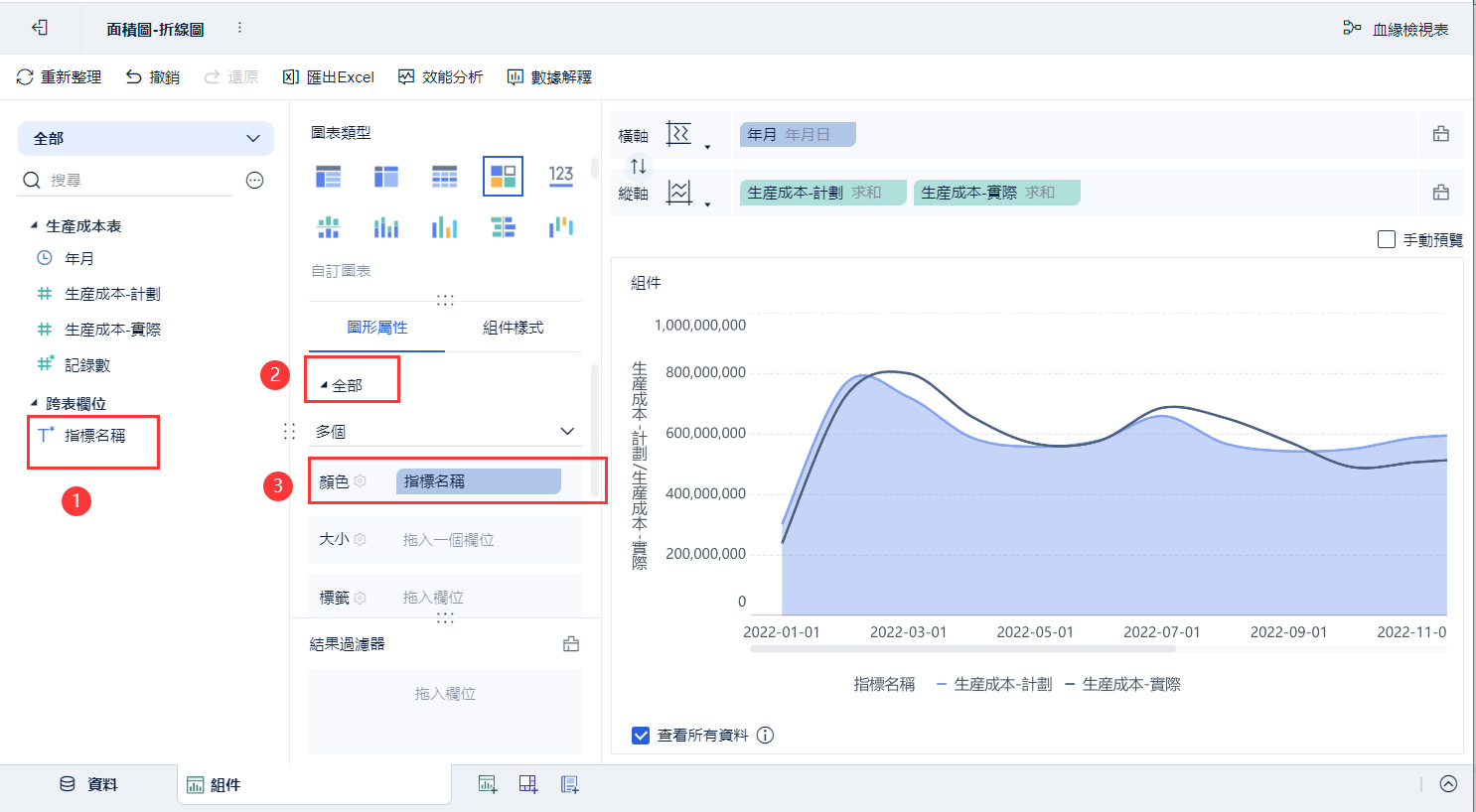

將左側待分析區域的「指標名稱」拖入「圖形屬性>全部」下的顏色欄，兩個指標便顯示為不同的顏色增強對比，如下圖所示：

2.4 建立儀表板

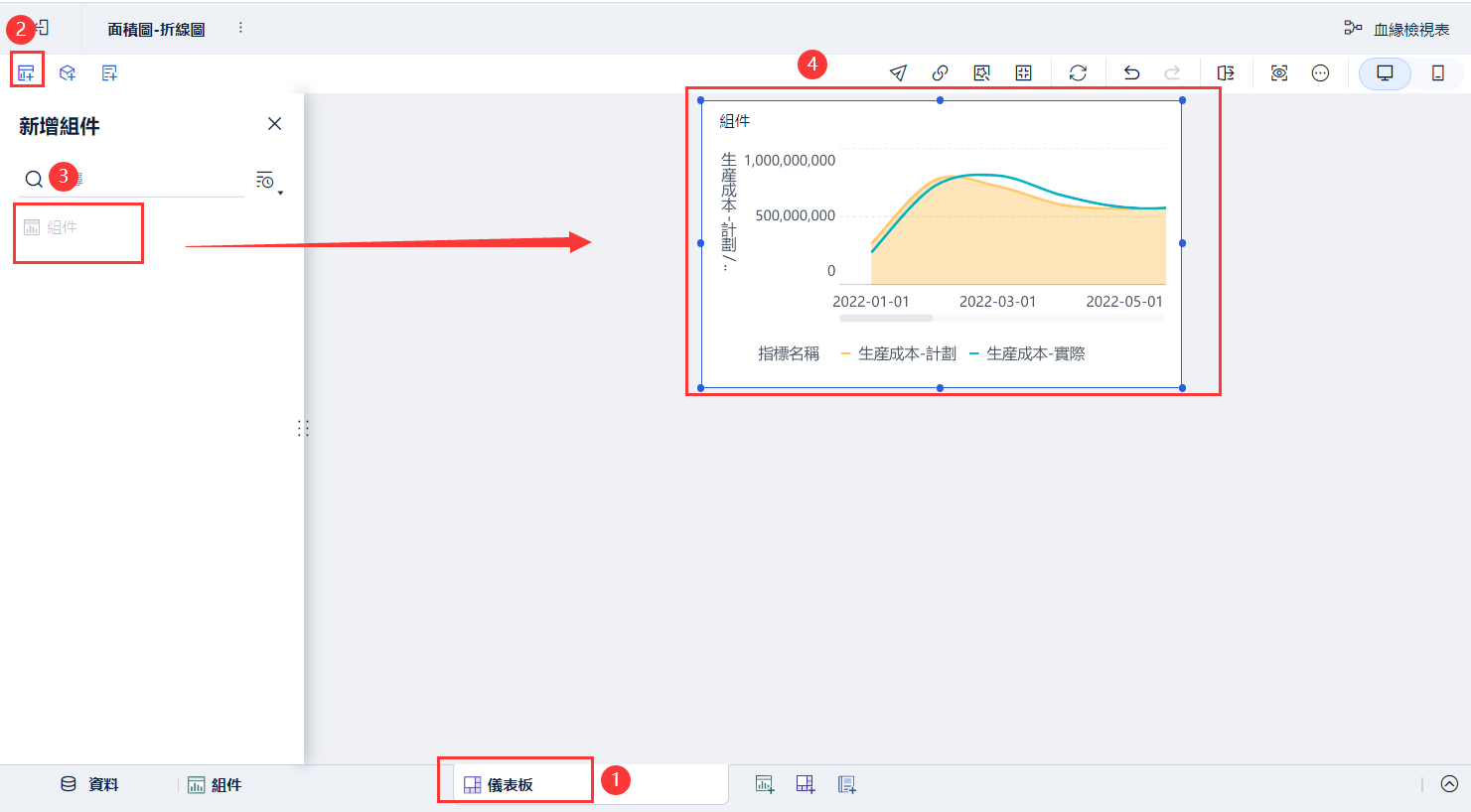

1）點選分析主題編輯介面下方新增儀表板。

2）進入儀表板編輯介面，將組件拖入至儀表板中，如下圖所示：

3）下拉選擇「編輯標題」，樣式選擇「自訂」，設定標題為「面積圖-折線圖」，點選「確定」。如下圖所示：

2.5 效果查看

1）PC端

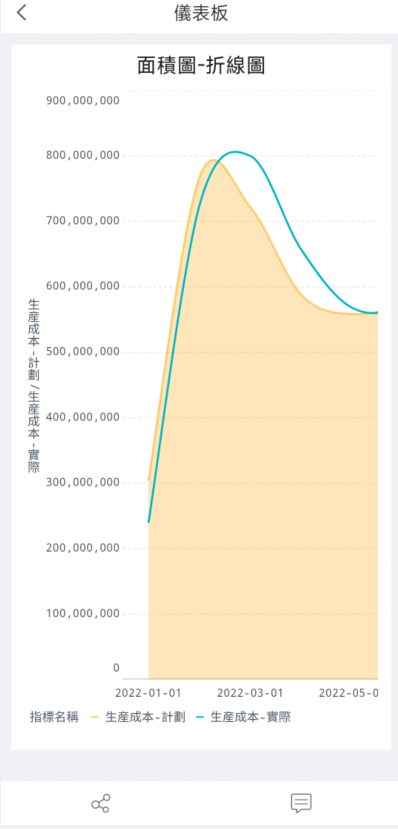

2）行動端
