矩形塊圖

1.1 版本

1.2 應用場景

矩形塊圖以矩形塊的形式展示不同資料點的分佈情況，透過顏色或矩形塊的大小來展示對應指標值的大小。

例如，用矩形塊圖展示不同存取平台、存取最後階段的總停留時間分佈，存取時間越長，矩形塊顏色越深，面積越大：

1.3 基本要求

矩形塊圖的基本要求：

1.4 圖表特點

1）優點

• 直覺比較：矩形塊圖透過矩形塊的大小或顏色直覺地比較不同類別的數值大小

• 適合分類資料：特別適合展示分類資料的比較

2）缺點

• 不適合連續資料：對於連續資料或時間序列，線圖或折線圖可能是更好的選擇

• 空間效率：矩形塊圖在展示大量資料時可能佔用更多的空間

2.1 資料準備

1）使用者登入 FineBI 系統，點選「我的分析」，選中某個資料夾，點選「建立分析主題」，如下圖所示：

2）點選「本地Excel檔案>上傳資料」，上傳表資料。如下圖所示：

範例資料：存取階段統計事實表.xlsx

3）上傳後，點選「確定」按鈕。如下圖所示：

4）點選「保存並更新」、「返回並預覽」，資料準備成功，如下圖所示：

2.2 建立組件

1）點選左下角「組件」按鈕。

2）圖表類型下選擇「自訂圖表」，「圖形屬性」下形狀選擇「矩形塊」。

3）將左側待分析區域的「存取平台」欄位拖入分析區域的橫軸，「存取最後階段」欄位拖入縱軸，「總停留時間」拖入「圖形屬性」下的顏色欄和大小欄，如下圖所示：

2.3 美化組件

2.3.1 去除圖例

點選「組件樣式>圖例」，取消勾選「顯示全部圖例」，如下圖所示：

2.3.2 自適應顯示

點選「組件樣式>自適應顯示」，選擇「整體適應」。如下圖所示：

更多顏色、標籤、提示、細粒度等設定，詳情參見：圖形屬性

更多圖例、網格線、背景、自適應顯示等設定，詳情參見：圖表組件樣式

2.4 建立儀表板

1）點選分析主題編輯介面下方新增儀表板。

2）進入儀表板編輯介面，將組件拖入至儀表板中，如下圖所示：

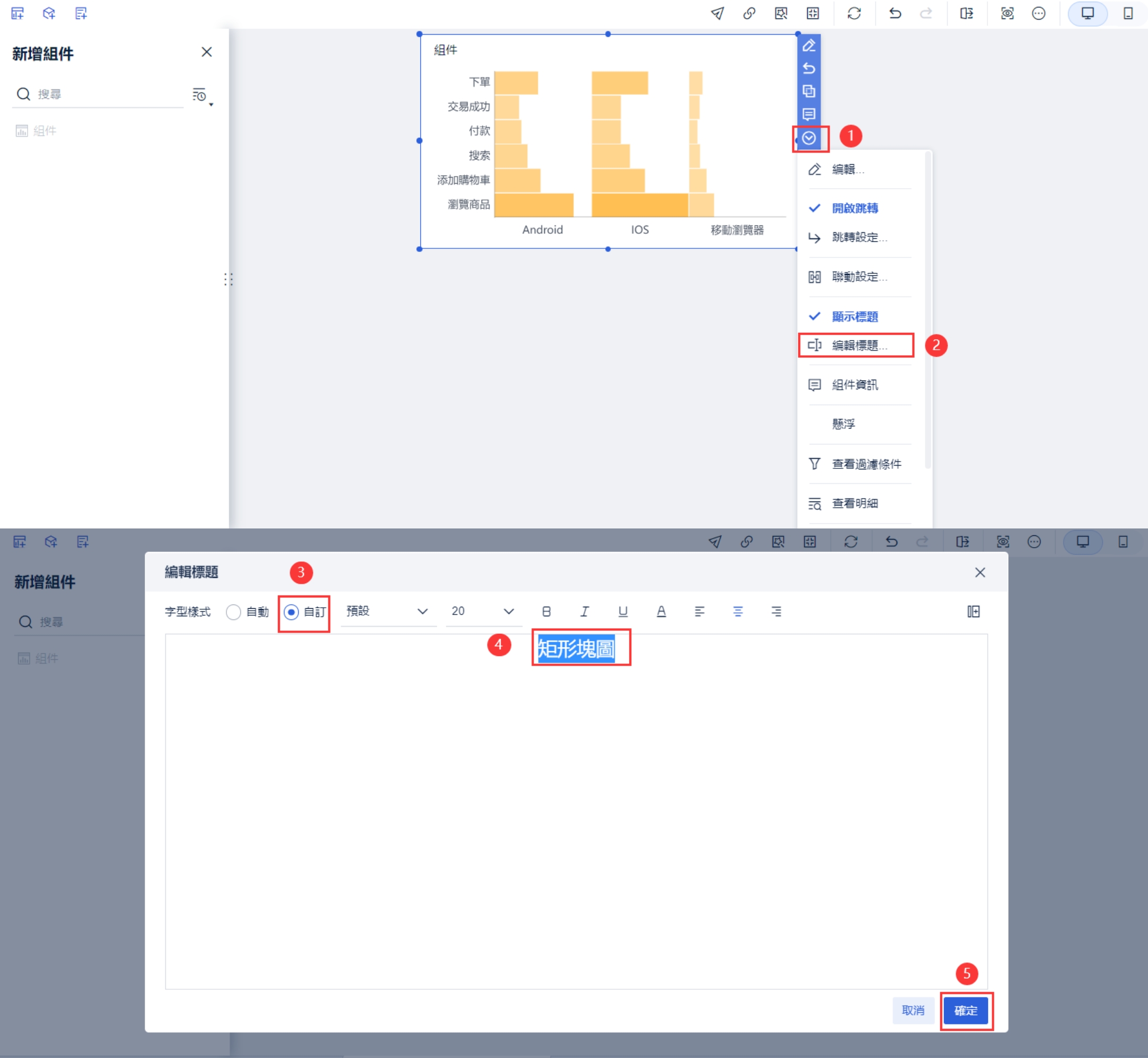

3）下拉選擇「編輯標題」，樣式選擇「自訂」，設定標題為「矩形塊圖」，點選「確定」。如下圖所示：

2.5 效果查看

1）PC端

2）行動端

3.1 交換橫縱軸的欄位

圖表支援交換橫縱軸的欄位顯示，點選橫縱軸處的「交換橫縱軸的欄位」按鈕，橫縱軸則交換欄位，效果如下圖所示：

3.2 多個維度/指標情況

橫縱軸支援拖入多個欄位多維度多指標展示。

例如，按照年份展示不同存取平台、存取最後階段的總停留時間分佈，將「統計日期」拖入縱軸「存取最後階段」之前的位置，並設定其為「年」分組。如下圖所示：
