1. 概述
1.1 應用場景

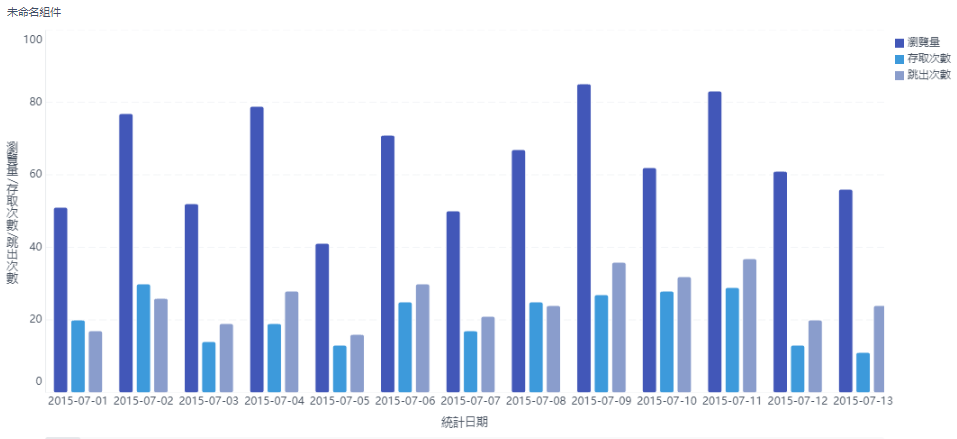

多系列柱形圖用於顯示不同系列指標間的對比效果。效果如下圖所示：
1.2 基本要求
多系列柱形圖的基本要求：
| 圖表效果 | 維度欄位 | 指標欄位 |
|---|---|---|
| 多系列柱形圖 | >=1 | >=2 |
1.3 圖表特點
優點：清晰的看出每個維度下不同指標的大小，透過不同的柱形比較出不同維度類別的資料量差距。
缺點：只適用於維度不多的資料，不適用於維度太多的場景。
2. 範例一：普通多系列柱形圖
2.1 建立組件
1）點選「儀表板」，選擇「建立儀表板」，點選「確定」，如下圖所示：
2）點選「新增組件」，選擇網際網絡行業下的「存取統計事實表」，點選「確定」，如下圖所示：
3）選擇「多系列柱形圖」，將待分析區域維度下的欄位「統計日期」拖入橫軸中，將指標下的欄位「瀏覽量」、「存取次數」、「跳出次數」拖入縱軸中，如下圖所示：
注：該多系列柱形圖必須在橫縱軸中有大於等於1個維度、大於等於2個指標欄位才能選擇，否則圖表型別下的多系列柱形圖將灰化無法點選。
4）為讓柱子充滿組件區域，需調整縱軸範圍。如下圖所示：
調整後效果如下圖所示：
2.2 圖形屬性設定
2.2.1 顏色
將指標名稱欄位拖入顏色欄，點選顏色屬性，配色方案選擇高雅。如下圖所示：
詳情參見：圖形屬性-顏色
2.2.2 大小
點選「大小」欄可設定柱寬和圓角。如下圖所示：
注：也可在「大小」欄拖入欄位，詳情請參見：大小
2.3 效果查看
2.3.1 PC 端
見本文 1.1 節效果展示。
2.3.2 行動端
App 及 HTML5 端效果如下圖所示：
3. 範例二：多系列柱形圖（開啓堆積）
3.1 建立組件
1）點選「儀表板」，選擇「建立儀表板」，點選「確定」，如下圖所示：
2）點選「新增組件」，選擇「銷售明細表」，點選「確定」，如下圖所示：
3）新增計算欄位 ，欄位名稱為其他成本，公式為：SUM_AGG(總成本)-SUM_AGG(人力成本)，公式不能直接複製貼補，欄位需點選新增。如下圖所示：
注：SUM_AGG 公式詳情請參見：SUM_AGG
4）選擇「多系列柱形圖」，將「產品名稱」欄位拖入到橫軸，將「總成本」、「其他成本」、「人力成本」拖入到縱軸。如下圖所示：
5）為縱軸中的其他成本、人力成本開啓堆積。如下圖所示：
3.2 圖形屬性設定
將「指標名稱」拖入顏色，顏色的配色方案選擇「石青」。如下圖所示：
3.3 效果查看
3.3.1 PC 端
3.3.2 行動端
App 及 HTML5 端效果如下圖所示：
