日历图-单月

1.1 应用场景

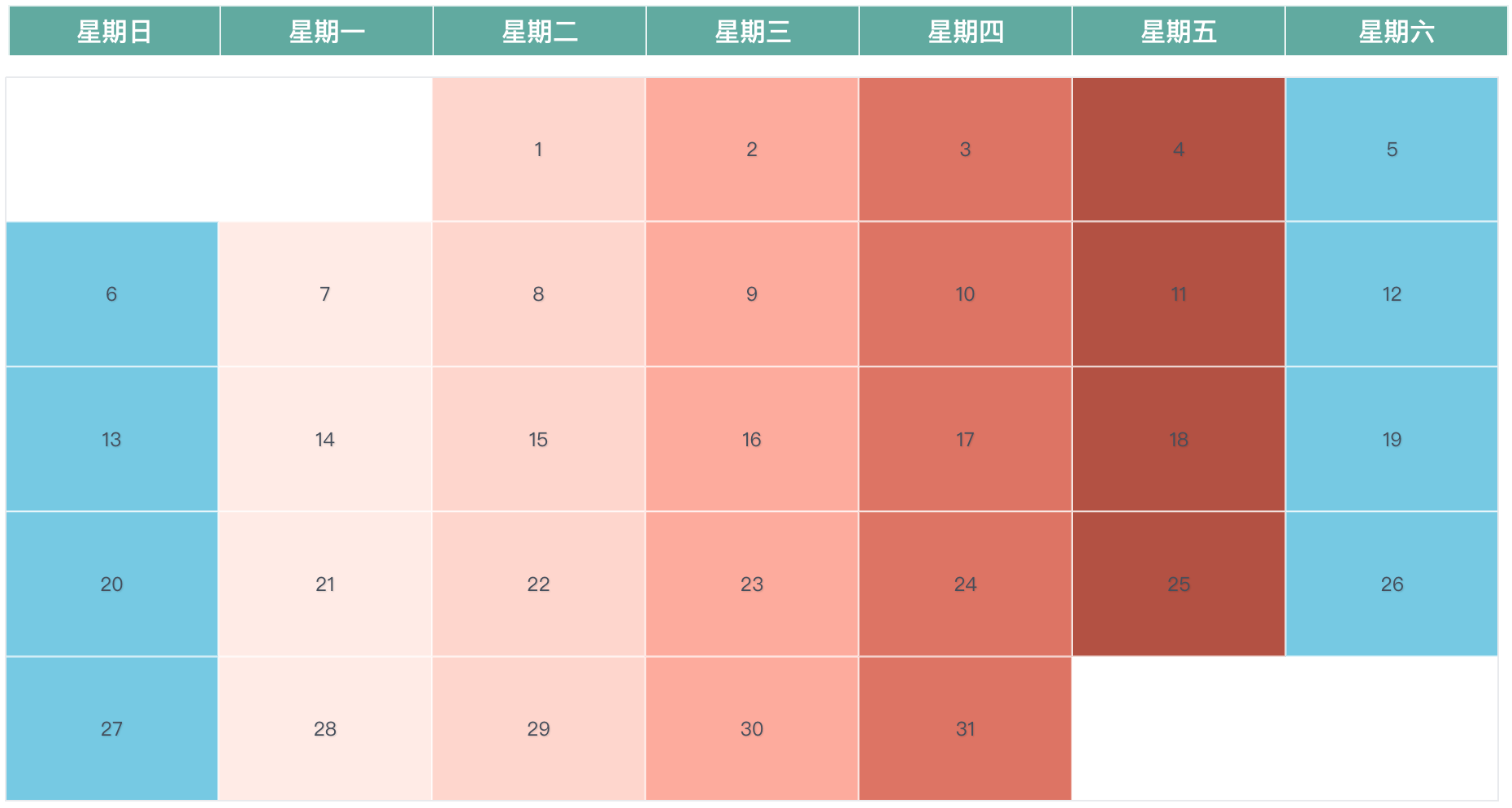

日历图可以丰富图表类型，也可以用来完成展示日程安排、工作计划的图表。如图所示：

1.2 基本要求

1） 维度字段：2个

2）日期字段必须连续，否则可能导致日历图显示缺失等问题。

2.1 数据准备

准备一份类似截图的数据，日期型字段-「day」，文本型字段-「周值」，命名为-「自助数据集5」

注1：如果原数据表字段缺少周值，可通过 新增「计算字段」 或 「新增公式列」进行转换。

注2：参考转换公式：SWITCH(WEEKDAY(day),0,"星期日",1,"星期一",2,"星期二",3,"星期三",4,"星期四",5,"星期五",6,"星期六")

2.2 创建组件

新建仪表板，点击「添加组件」，选择「自助数据集5」表。

1）在图表类型下选择「自定义图表-矩形块」，将「周值」字段拖入横轴，「day」字段拖入纵轴。生成图表：

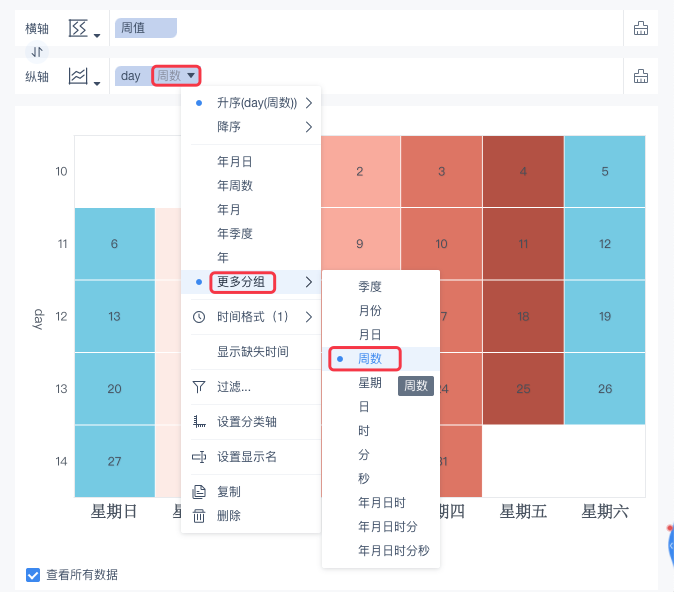

2）鼠标悬浮在横轴中的「day」字段上，点击右下角的倒三角，选择「更多分组>周数」。如下图所示：

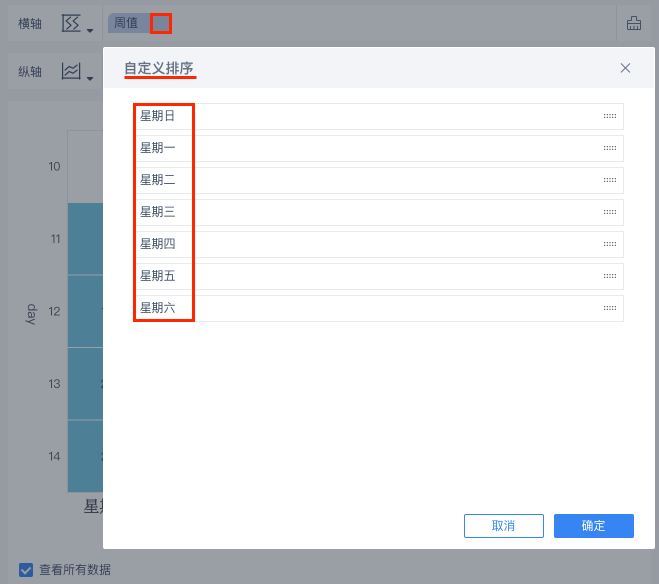

3）鼠标悬浮在横轴中的「周值」字段上，点击右下角的倒三角，选择「自定义排序」。如下图所示：

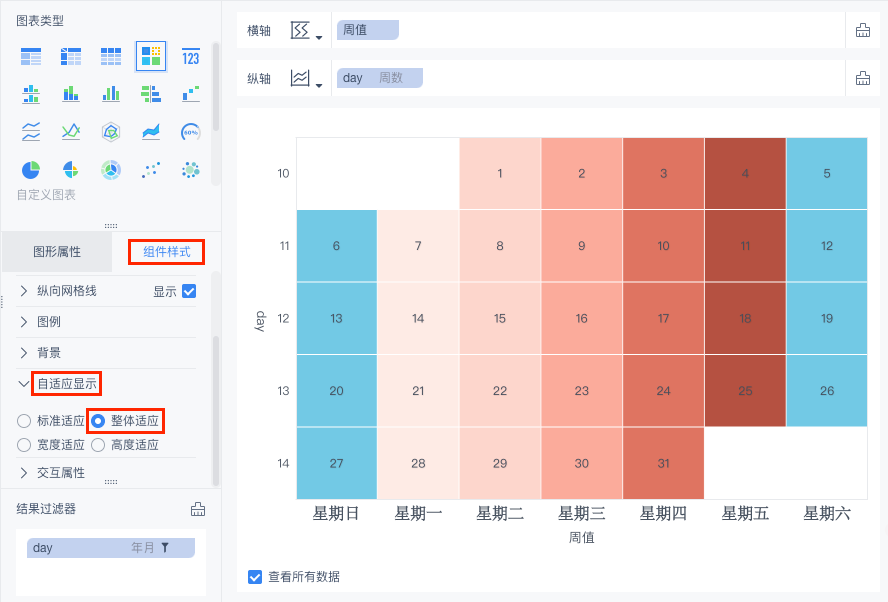

4）点击「组件样式>自适应显示」，选择「整体适应」。如下图所示：

2.3 美化组件

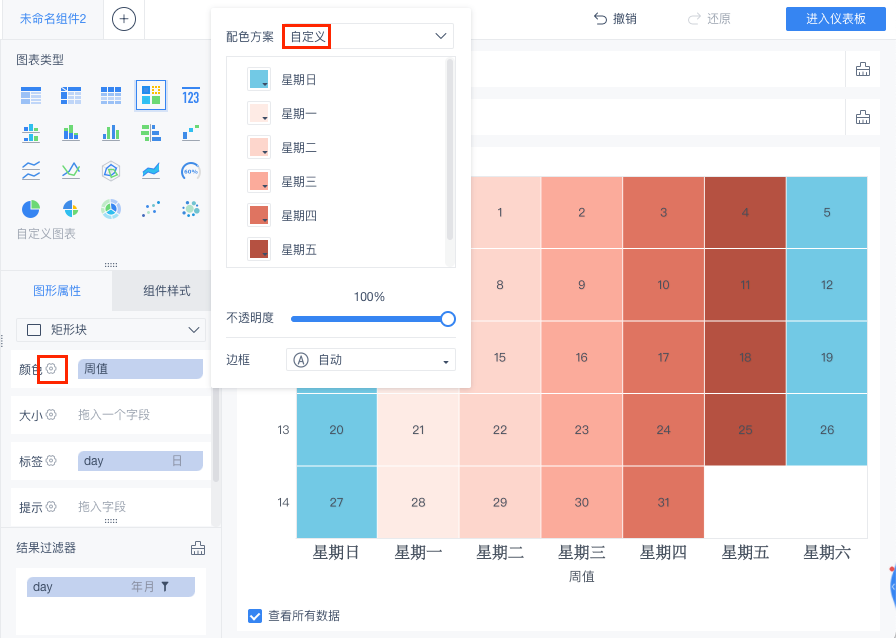

1）切换到图形属性，将「周值」字段拖入「颜色」属性。根据需求，自定义配色方式：

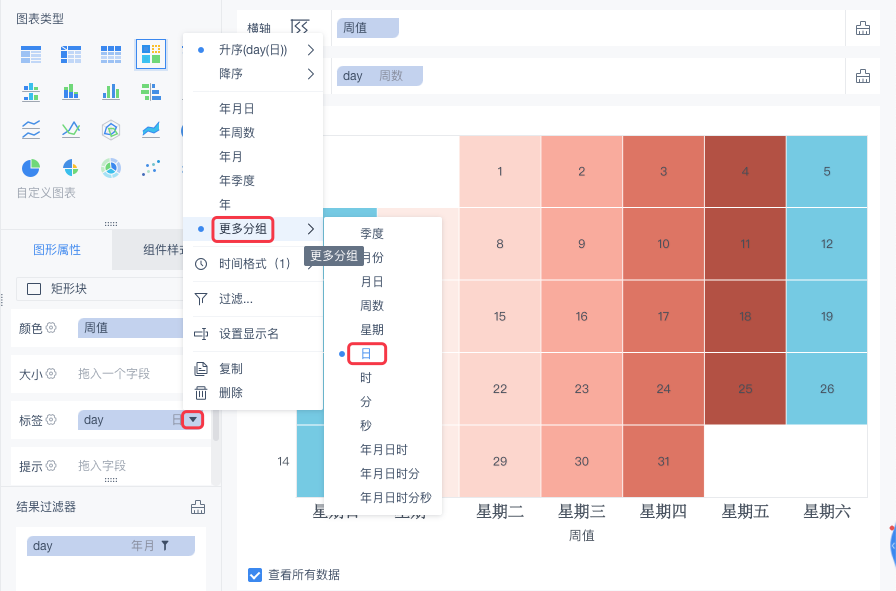

2）将「day」字段拖入「标签」属性。点击右下角的倒三角，选择「更多分组-日」。如下图所示：

3）取消「图例显示」，如下图所示：

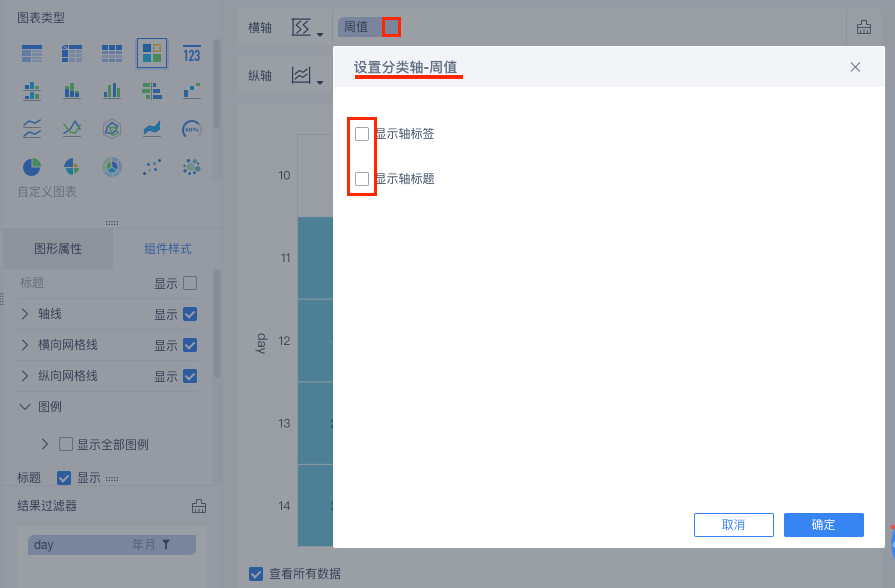

4）隐藏横纵轴-「轴标签，轴标题」显示。

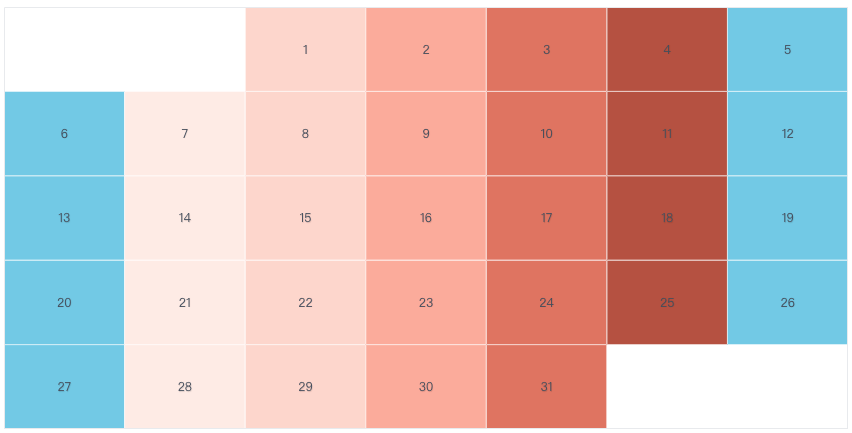

5) 以「2022年3月」为例-组件效果预览如下：

2.4 添加图表组件「抬头」部分

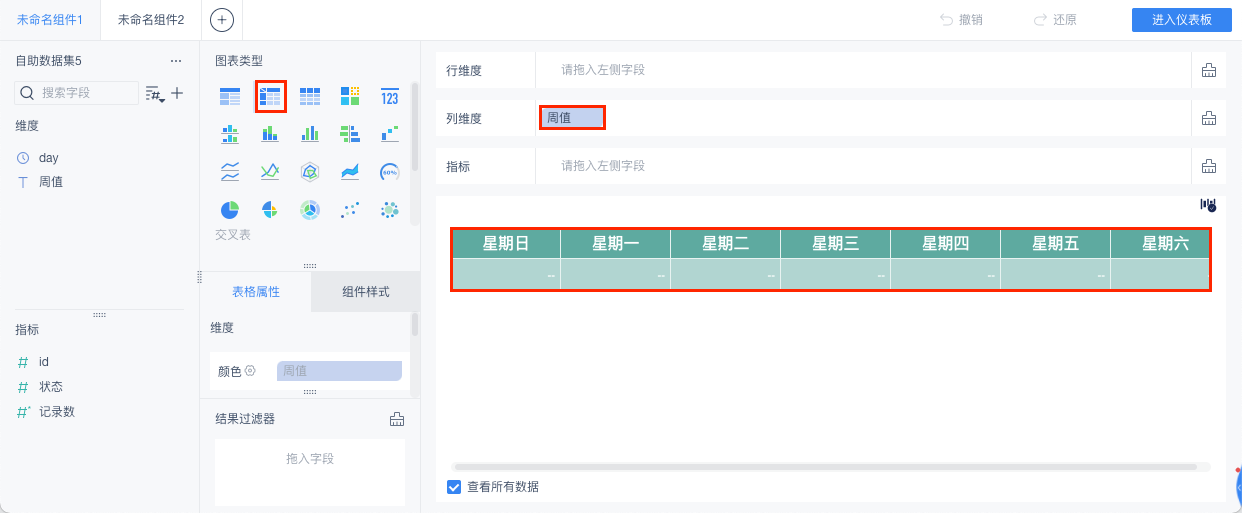

1）新增交叉表，将「周值」字段拖拽到列维度。

2）选择「周值」字段，点击右下角的倒三角，选择「自定义排序」。如下图所示：

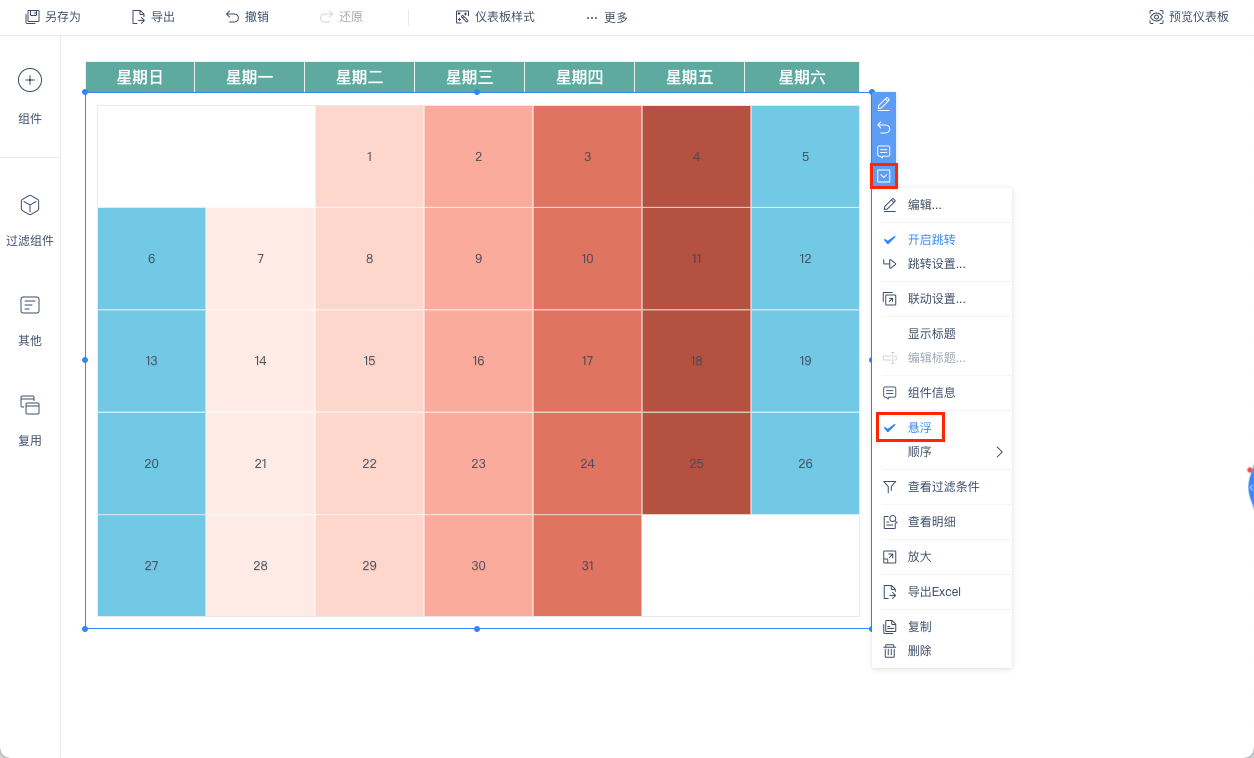

3）设置图表组件悬浮，相对交叉表，适当调整悬浮图表组件位置，使其相对位置协调即可。
