1.1 应用场景

柱形图和折线图是比较常见的组合，图表组合后既可以用柱形图比较数据大小，又可以通过折线图查看数据变化趋势。

本文通过柱形图和折线图组合的示例，介绍如何实现这两种图表的组合效果。如下图所示：

1.2 数据要求

1.3 图表特点

优点：可以将两种维度的数据集中展示，给决策者更多的信息洞察，同时节省报表版图空间，能留更多的版图展示其他数据。

缺点：过多维度的数据集中在组合图时，会使图表过于拥挤，同时指标的增多，会干扰决策者无法抓住数据主要传达信息。

2.1 准备数据

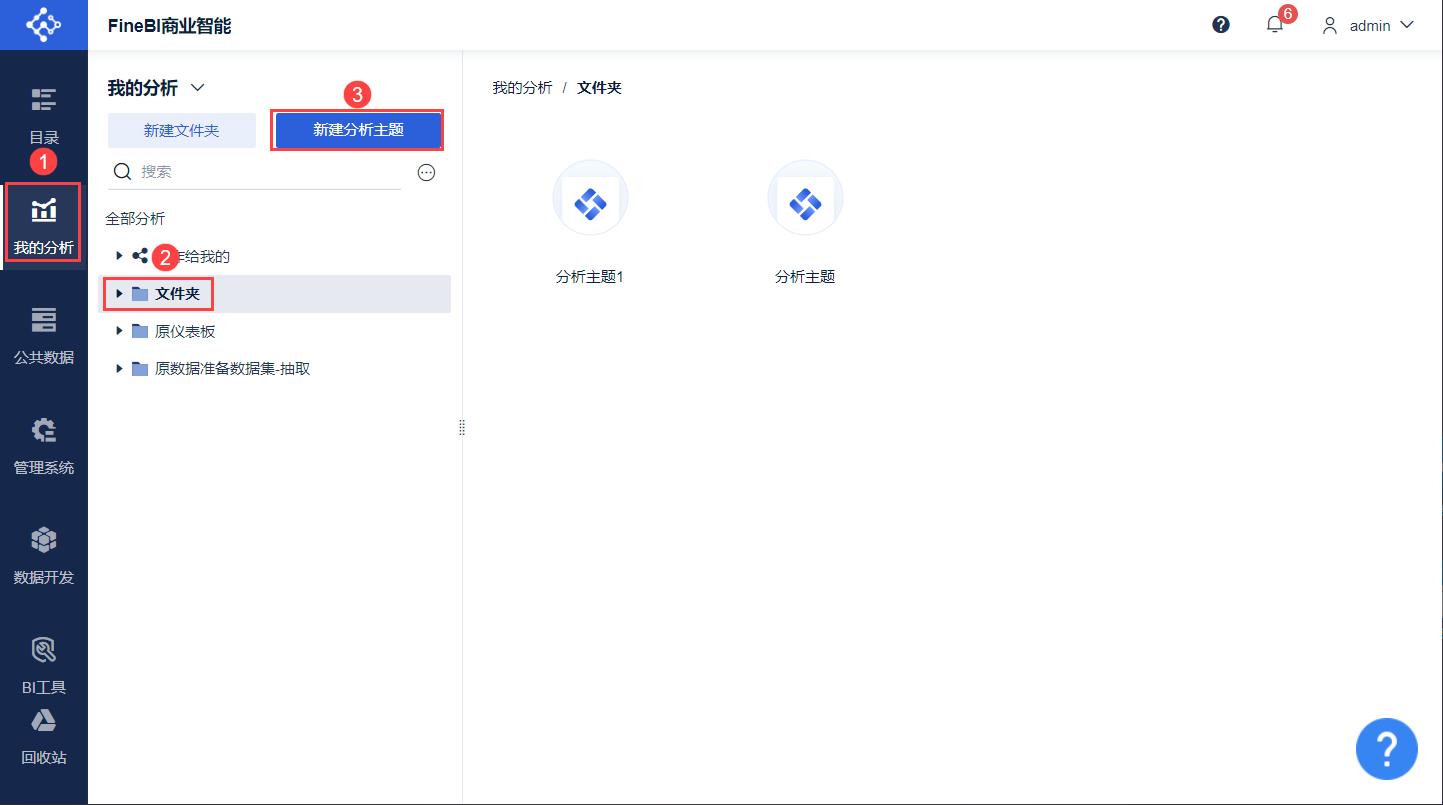

1）管理员进入系统，点击「我的分析」，选中某个文件夹，点击「新建分析主题」。如下图所示：

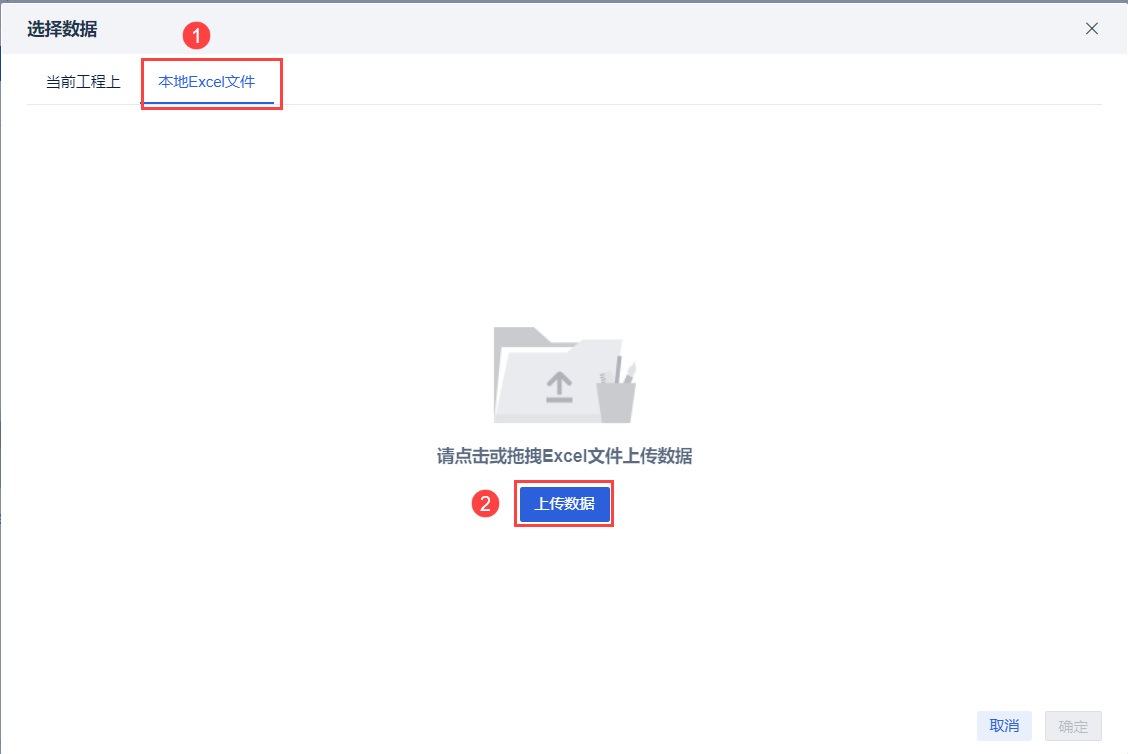

2）点击「本地Excel文件>上传数据」，上传表数据。如下图所示：

示例数据：公司利润数据分析.xlsx

3）上传后，点击「确定」按钮。如下图所示：

2.2 创建组件

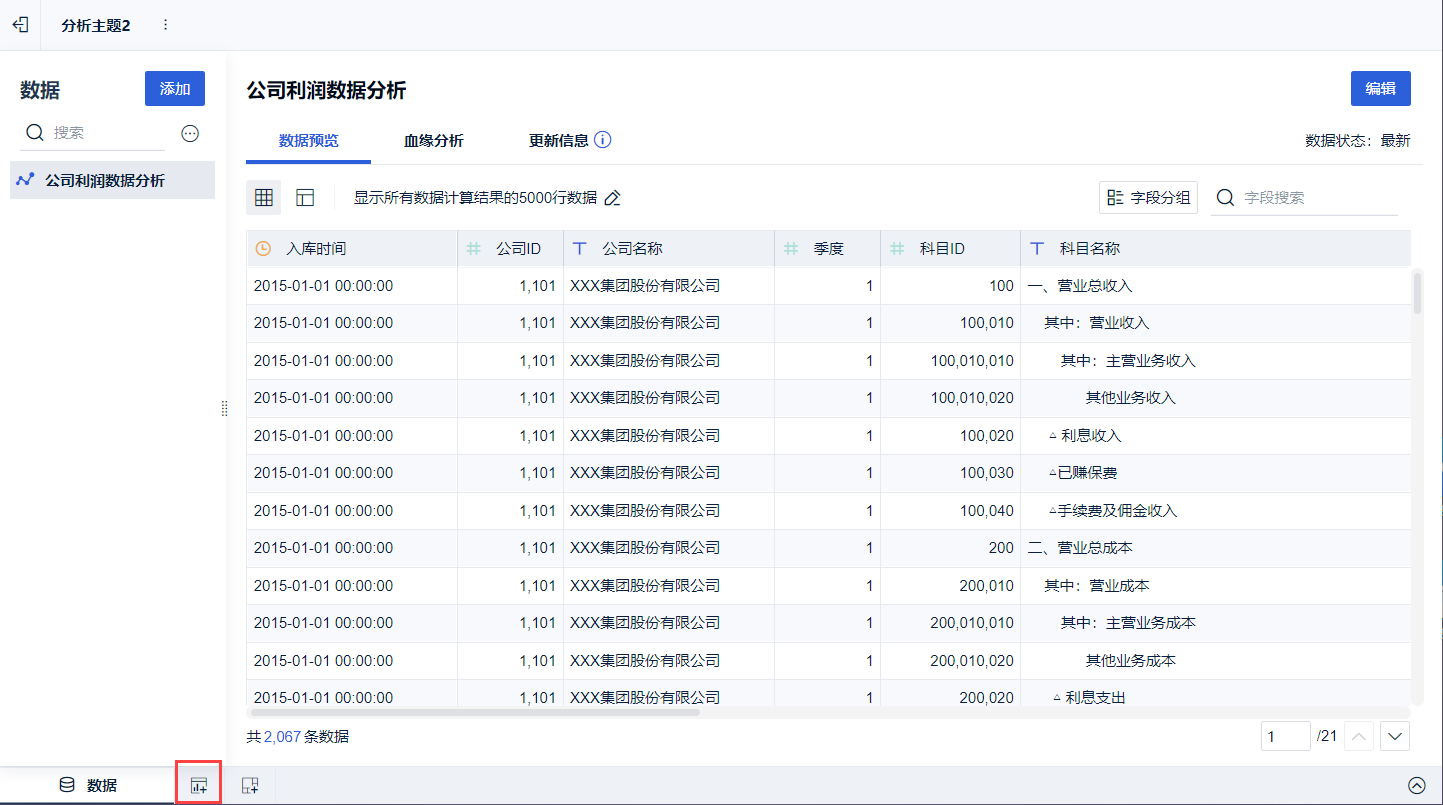

1）点击左下角「组件」按钮。如下图所示：

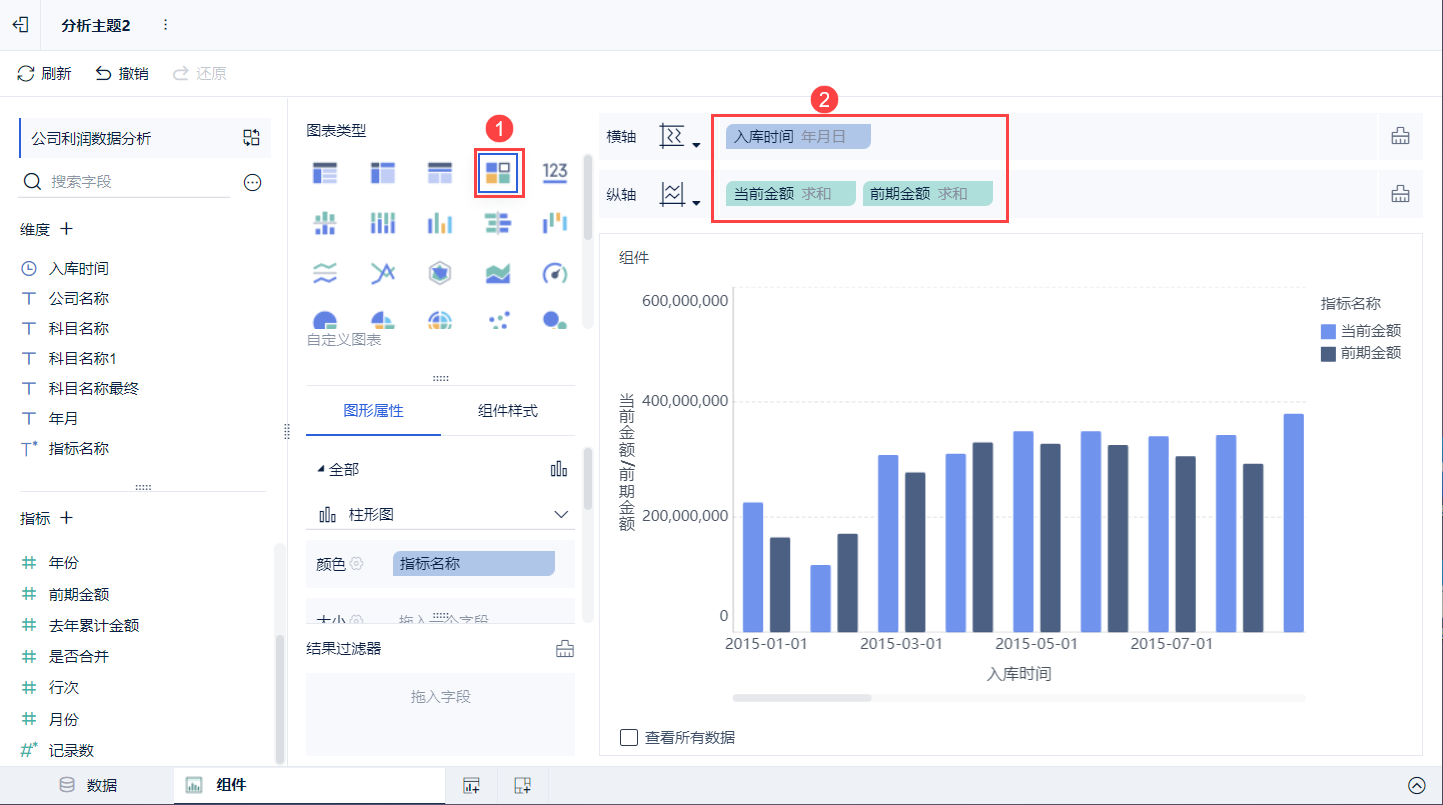

2）在图表类型下选择「自定义图表」，「入库时间」字段拖入到横轴中，「当前金额」、「前期金额」拖入到纵轴中。如下图所示：

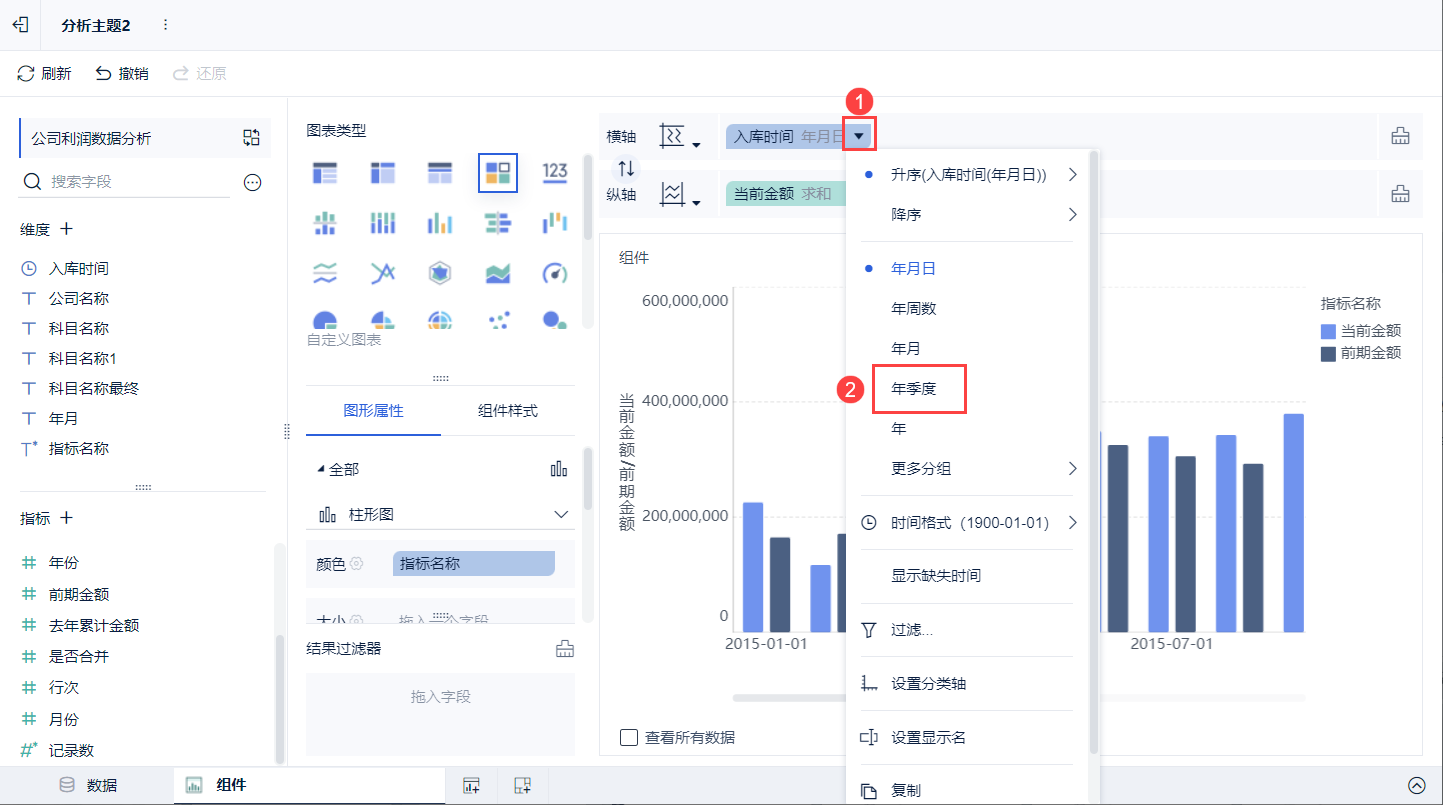

3）设置入库时间以年季度格式显示。点击「入库时间」字段的倒三角，选择「年季度」。如下图所示：

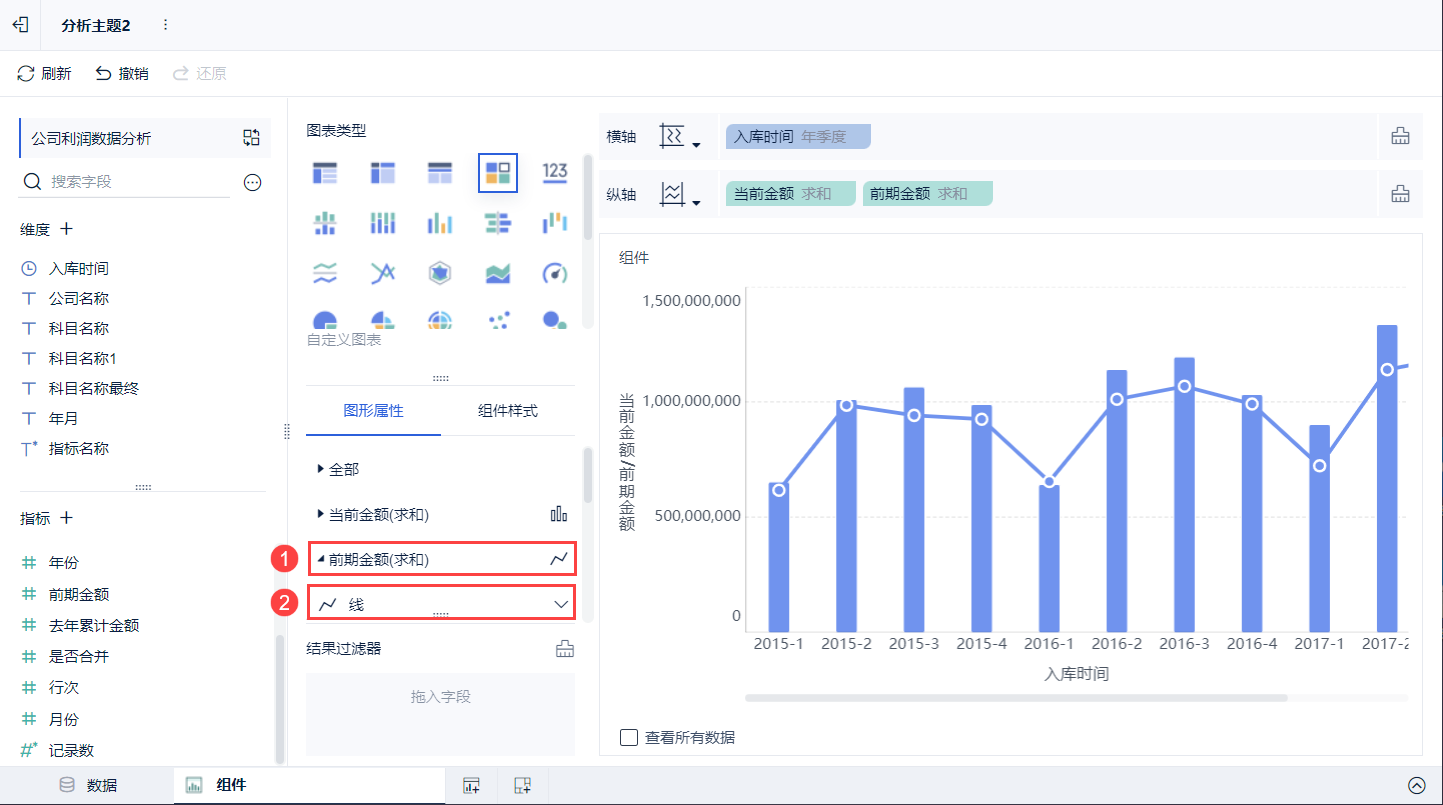

4）在图形属性下点开「前期金额」设置，设置前期金额用「线」表示。如下图所示：

2.2 设置颜色

点开「当前金额」的颜色栏，设置柱形图颜色。再以相同步骤，点开「前期金额」颜色栏，设置颜色。

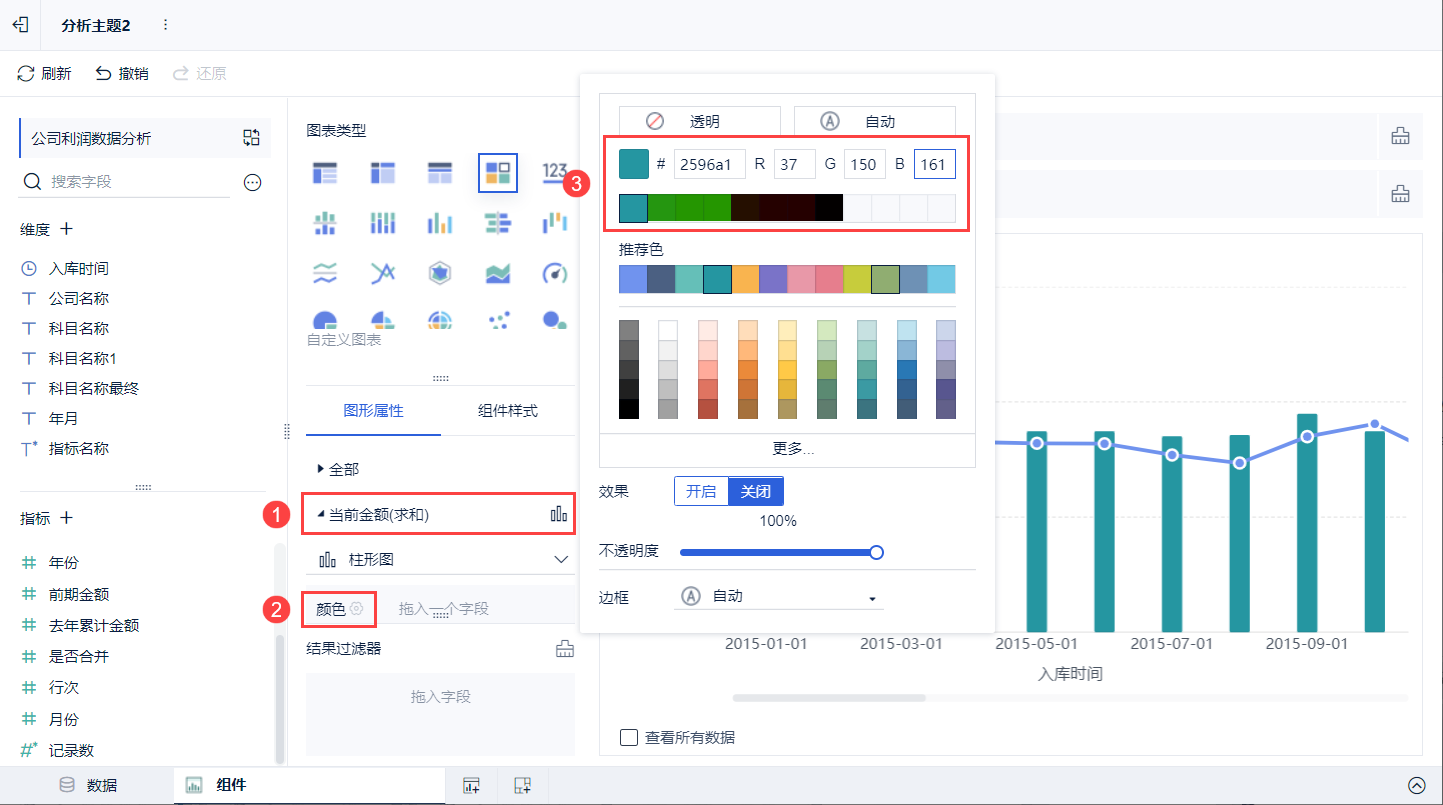

「当前金额」设置颜色步骤如下图所示：

注1：还可以在图形属性下对组合图设置标签、提示等，详情请参见：图形属性

注2：还可以对该组合图设置网格线、轴线、背景等，详情请参见：组件样式

2.3 设置值轴

2.3.1 设置左值轴

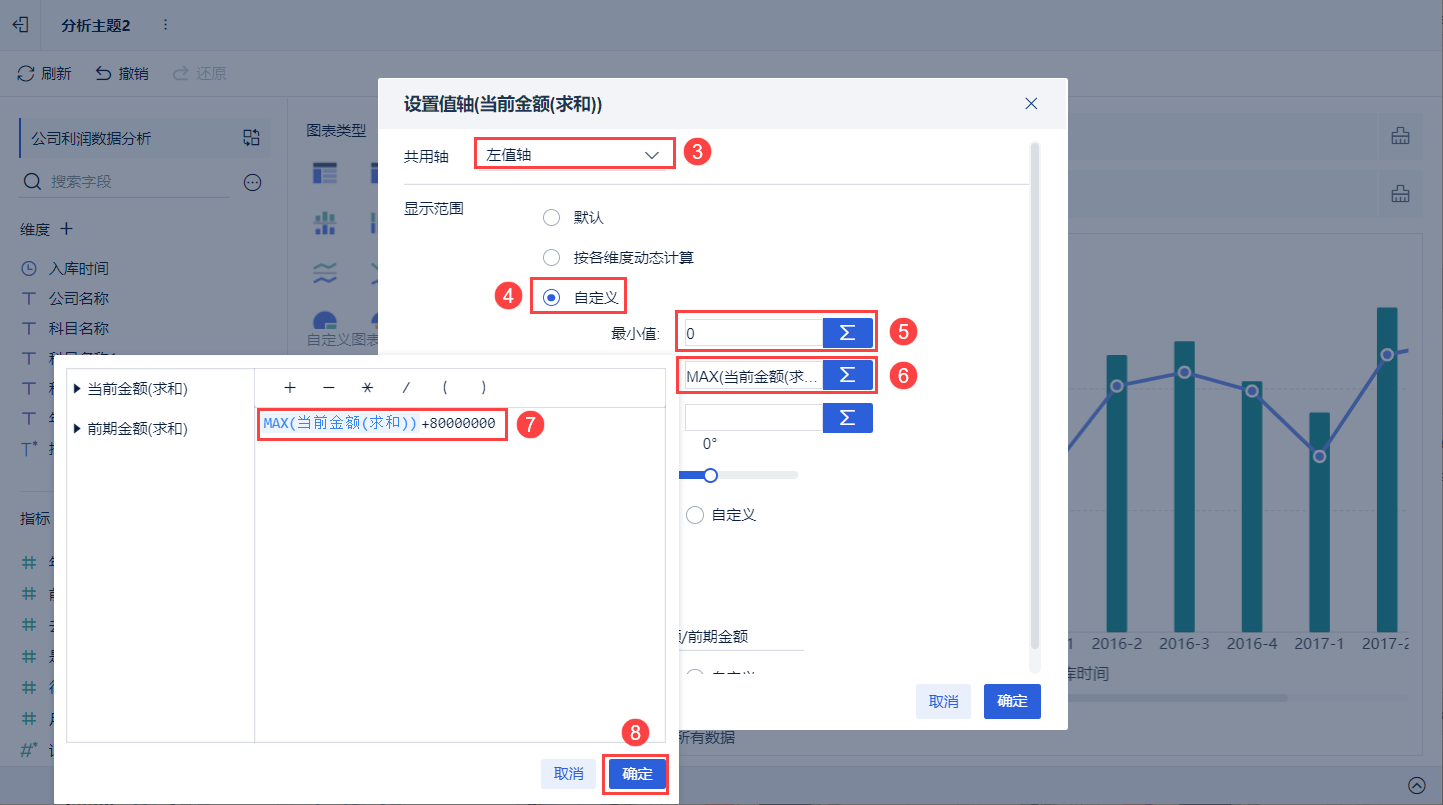

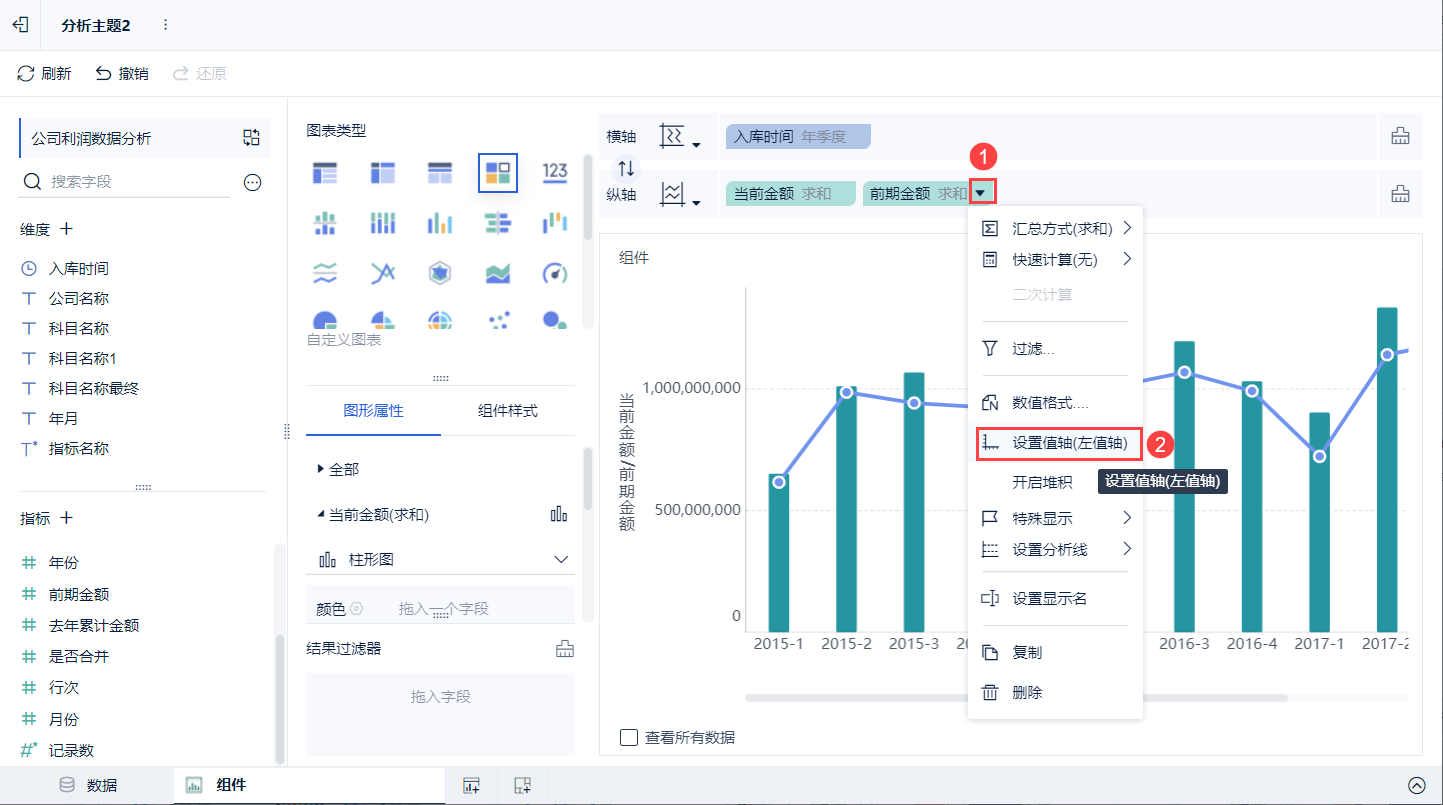

鼠标悬浮在「当前金额」上，点击右下角的倒三角，设置左值轴。设置最小值为0，最大值为MAX(当前金额(求和))+80000000。如下图所示：

注：最大值公式中的「MAX(当前金额(求和))」是设置最大值时，点击当前金额下的「最大.max」出现的，不能直接复制公式。

2.3.2 设置右值轴

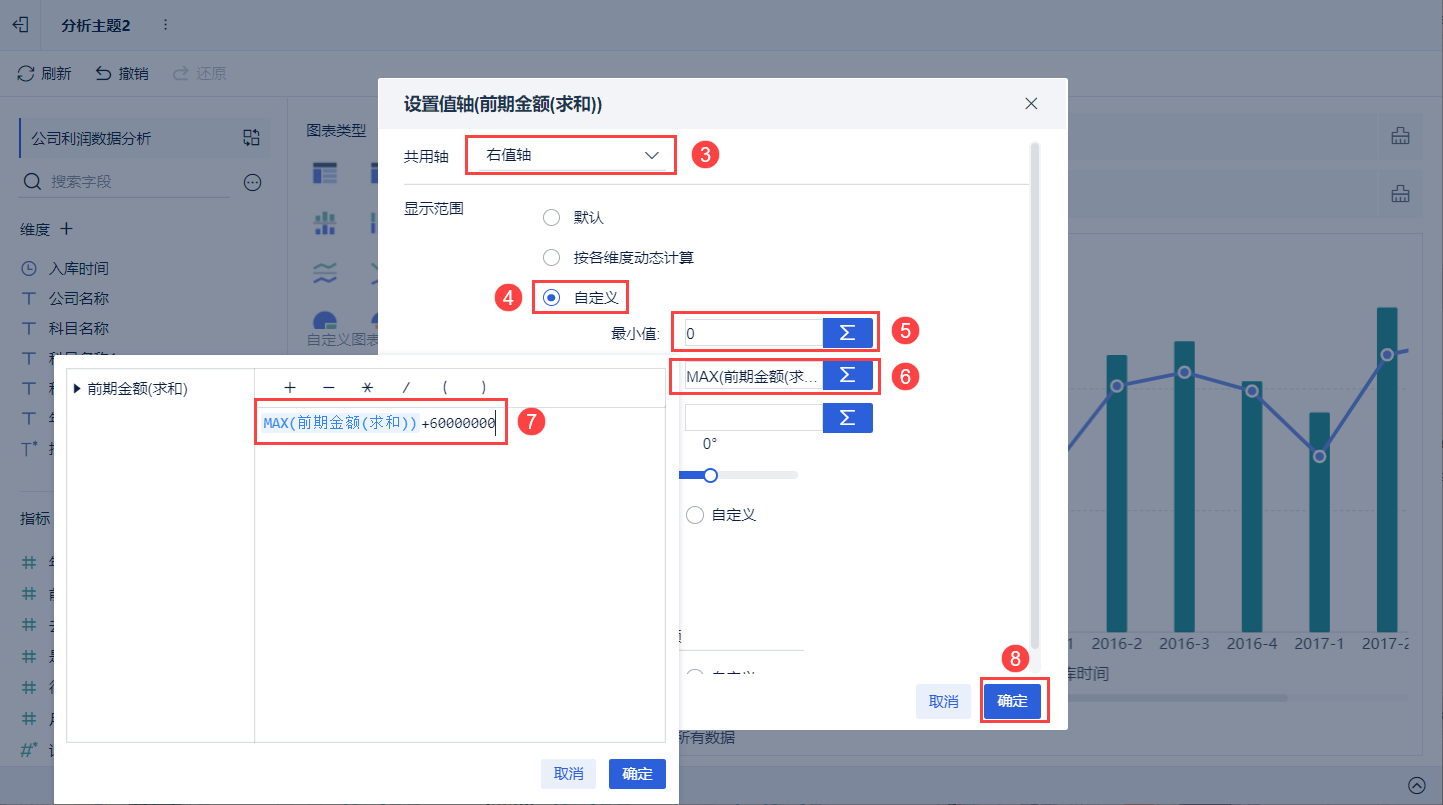

鼠标悬浮在「前期金额」上，点击右下角的倒三角，设置右值轴。设置最小值为0，最大值为MAX(前期金额(求和))+60000000。如下图所示：

注：最大值公式中的「MAX(前期金额(求和))」是设置最大值时，点击前期金额下的「最大.max」出现的，不能直接复制公式。

2.4 设置坐标轴数值格式

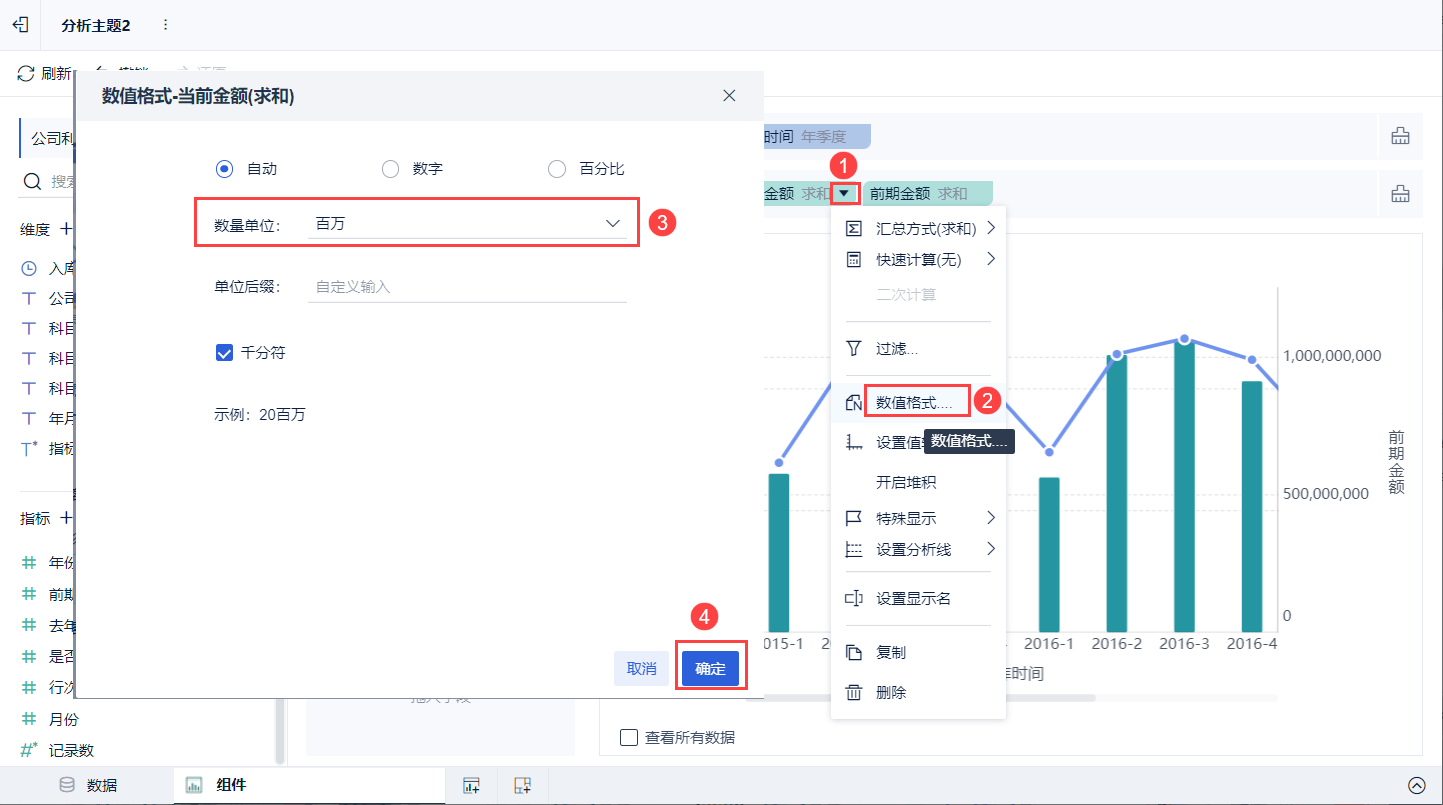

1）鼠标悬浮在「当前金额」上，点击右下角的倒三角，点击「数值格式」，设置左值轴轴标签的数值格式为「百万」。如下图所示：

2）鼠标悬浮在「前期金额」上，点击右下角的倒三角，点击「数值格式」，设置右值轴轴标签的数值格式为「百万」，步骤参考本节步骤 1 。

2.5 效果查看

2.5.1 PC 端

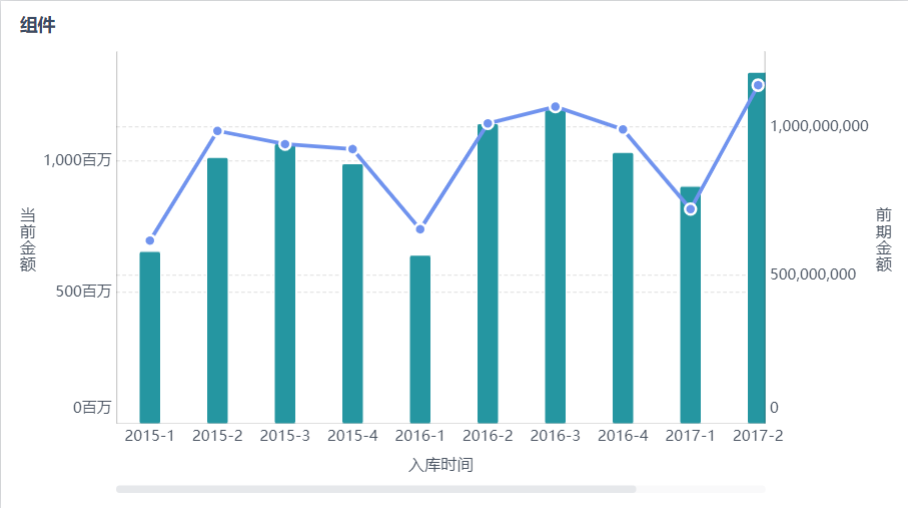

PC 端效果如下图所示：

2.5.2 移动端

App 及 HTML5 端效果如下图所示：
