1.1 版本

1.2 应用场景

进行数据可视化时，我们希望用几何对象的图形属性（颜色、形状、尺寸等）直观地表达数据，在 FineBI 中可以在「图形属性」中实现。

1.3 功能简介

1）在图形属性下，可设置图表的颜色、大小、标签、提示、细粒度等。如下图所示：

2）当图表有多个指标时，「图形属性」下会出现「全部」和指标名字。如下图所示：

• 在「全部」中设置的图形属性对所有指标生效，即同时对「合同金额」、「回款金额」生效。

• 在「合同金额」中设置的图形属性只对指标字段「合同金额」生效，对「回款金额」不生效。

大小属性为设置组件中元素的大小，面积图、饼图、区域地图、填充地图 不支持该属性，其余图表类型均支持。

3.1 调整图形大小

以柱形图和折线图为例。

3.1.1 柱形图

点击「大小」栏，可以调整柱形图的柱宽和圆角角度。如下图所示：

3.1.2 折线图

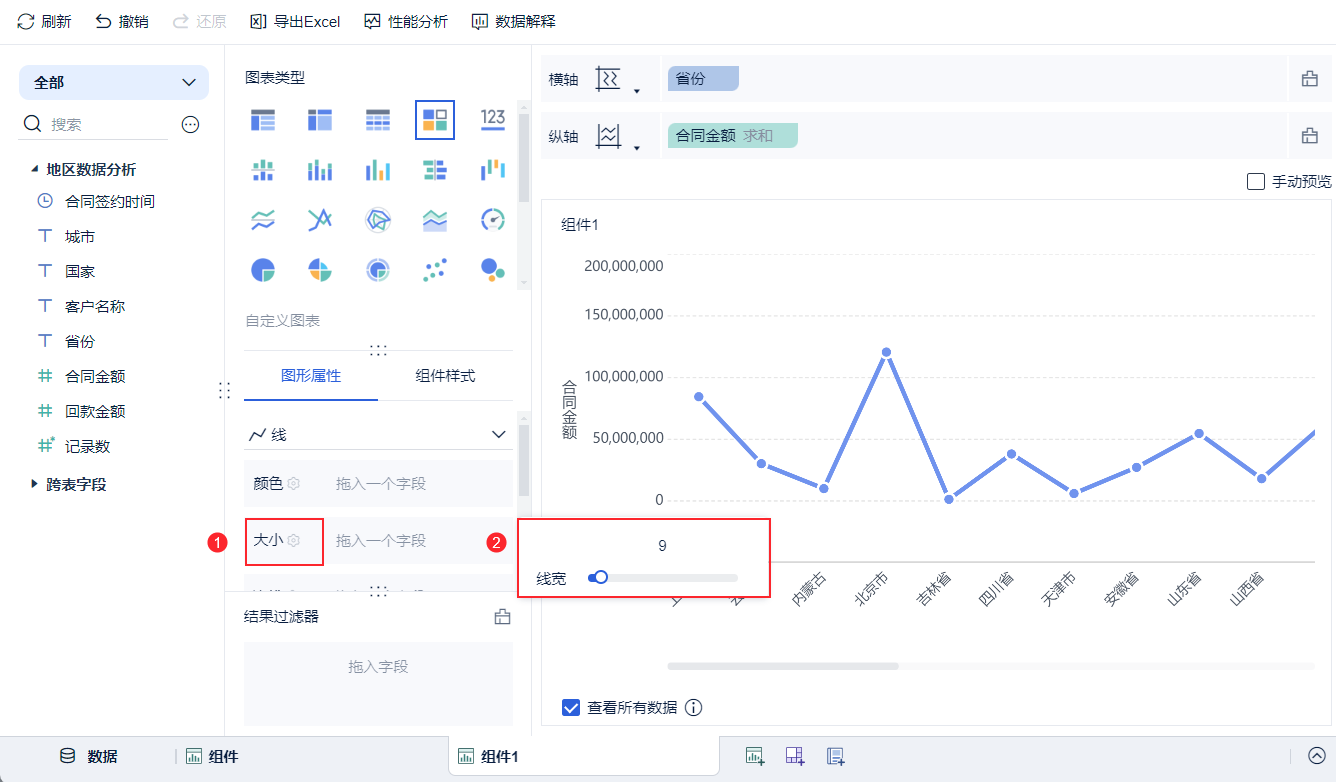

点击「大小」栏，可调整折线图线宽。如下图所示：

3.2 拖入指标字段

将指标拖入大小栏，可以根据指标值的大小映射到图形的大小中。

以散点图为例，将「合同金额」拖入到大小栏中，合同金额数值越大，点的尺寸越大，可发现 2016、2017 年合同金额较大。如下图所示：

4.1 自定义提示内容

默认提示为在分析区域及图表属性中添加的字段。将其余字段拖入提示栏，可添加提示的内容。

1）点击「提示」栏，点击内容格式右下角的编辑按钮。如下图所示：

2）选中字段，可对字段自定义设置。如下图所示：

注1：下图右上角的+图标，点击后可添加在分析区域及图表属性中添加的字段。

注2：用户可在下图编辑框中选择性显示哪些字段作为提示内容。

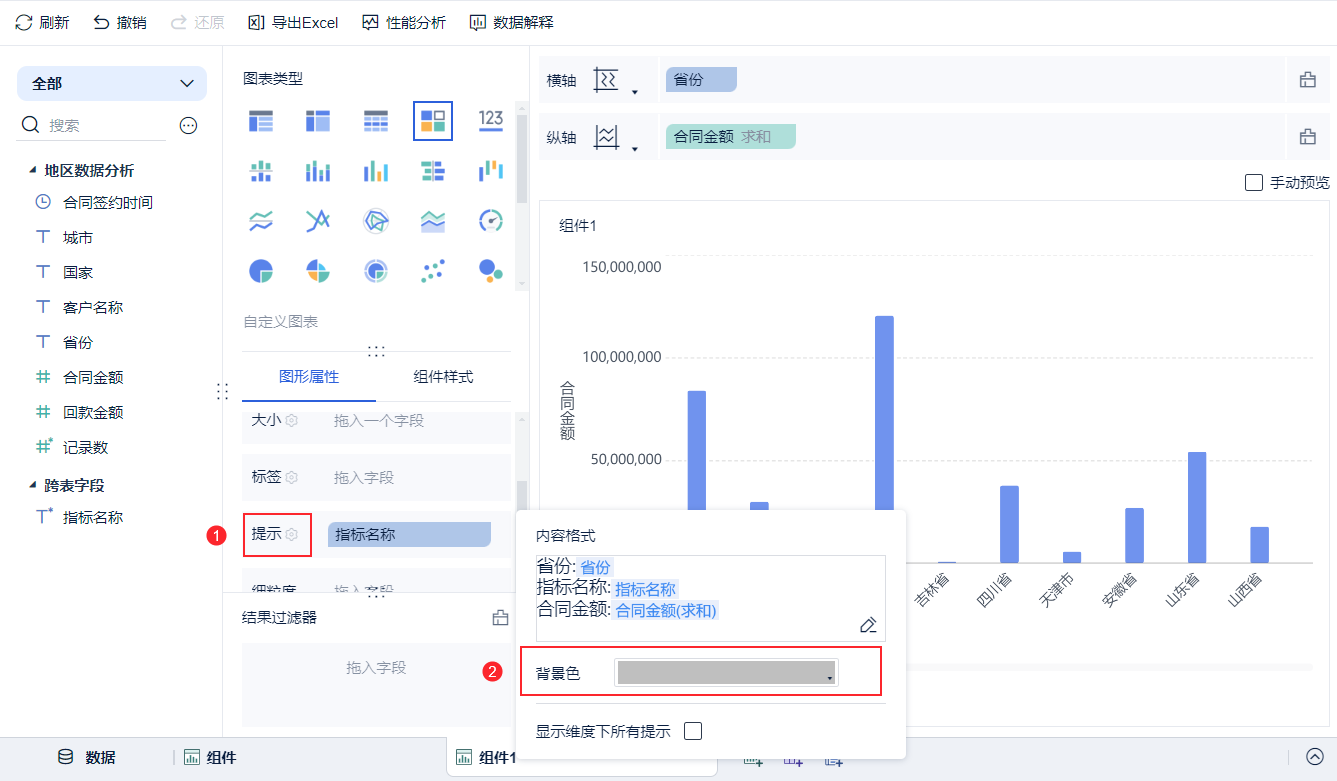

3）设置提示框的背景色。如下图所示：

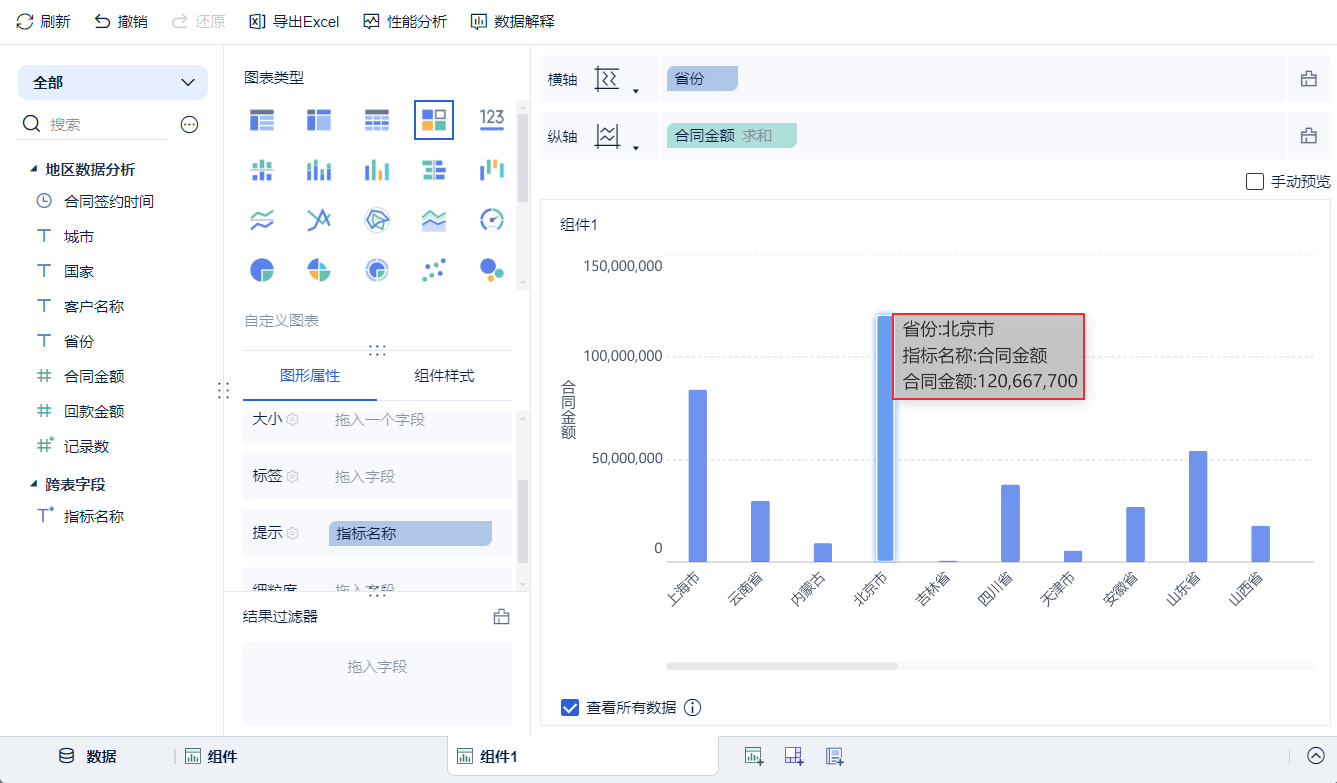

4）效果如下图所示：

4.2 提示内容带 *

注：图形属性区域拖入不同于横纵轴上的其他维度字段，且同一分类同一指标拆分了更细的细粒度，此时「提示」栏中勾选「显示维度下所有提示」就会显示成「*」。

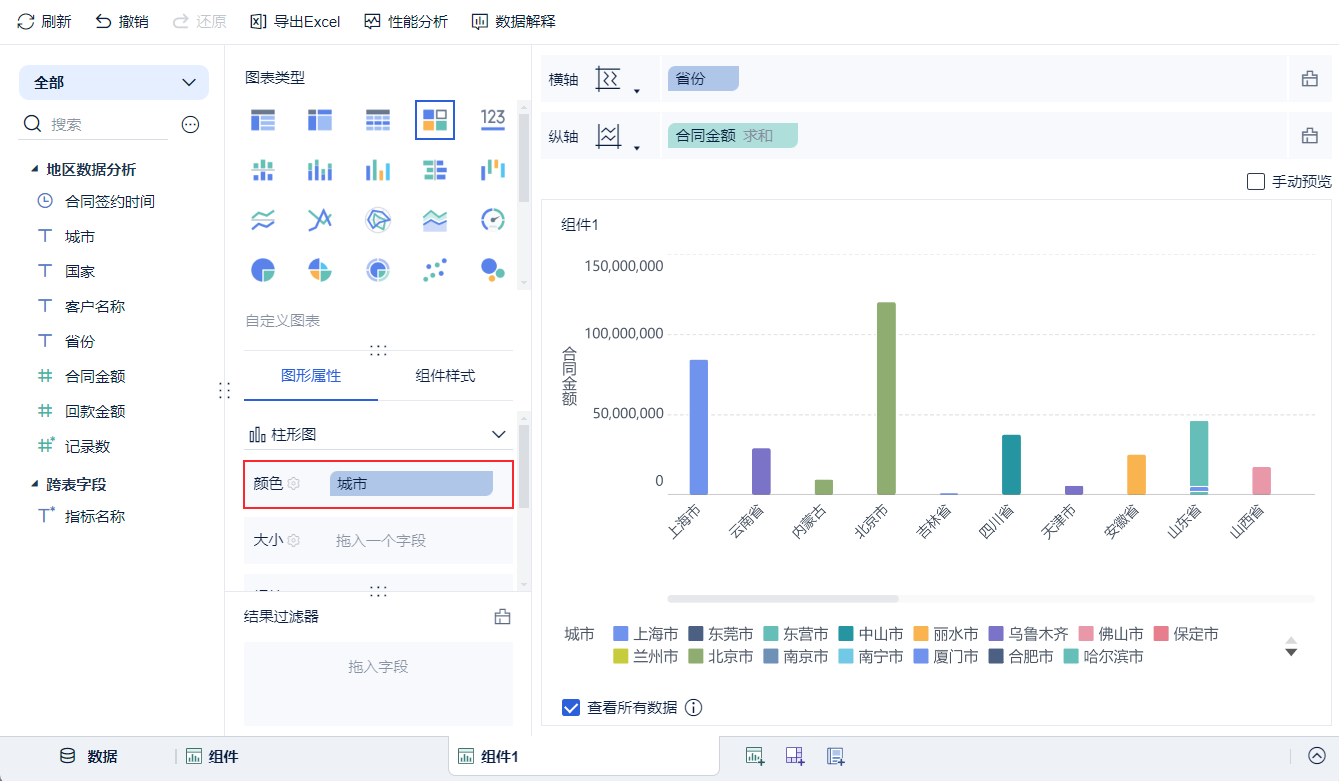

1）维度字段「城市」拖入颜色栏中。如下图所示：

2）提示栏中勾选「显示维度下所有提示」。如下图所示：

注：此时「内容格式」不可编辑。

3）鼠标悬浮在「合同金额」上，点击右下角倒三角，选择开启堆积。如下图所示：

注：这一步为方便用户理解功能，实际过程中可忽略。

4）可从下图看出，四川省、天津市、山西省分类未有更细粒度的划分，提示内容没有 * 号；而安徽省、山东省分类有更细粒度的划分，所以提示内容含有 * 号。

5.1 更改形状

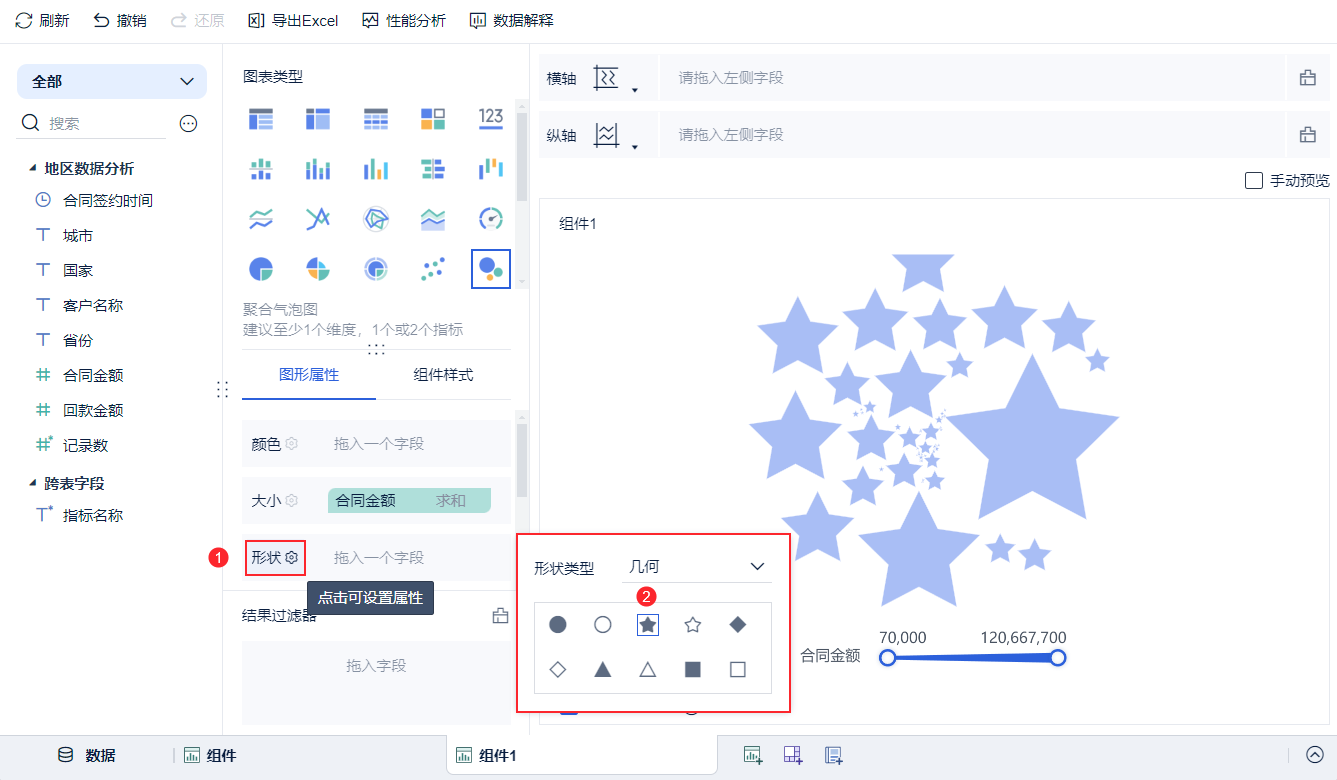

以聚合气泡图为例，点击「形状」 栏，可以更改气泡的形状。如下图所示：

5.2 拖入维度字段

以散点图为例，将「省份」拖入形状栏，即可用形状区分每个省份的合同金额。如下图所示：

5.3 拖入指标字段

将「合同金额」拖入形状栏，可按照「合同金额」数值的大小显示不同的形状。

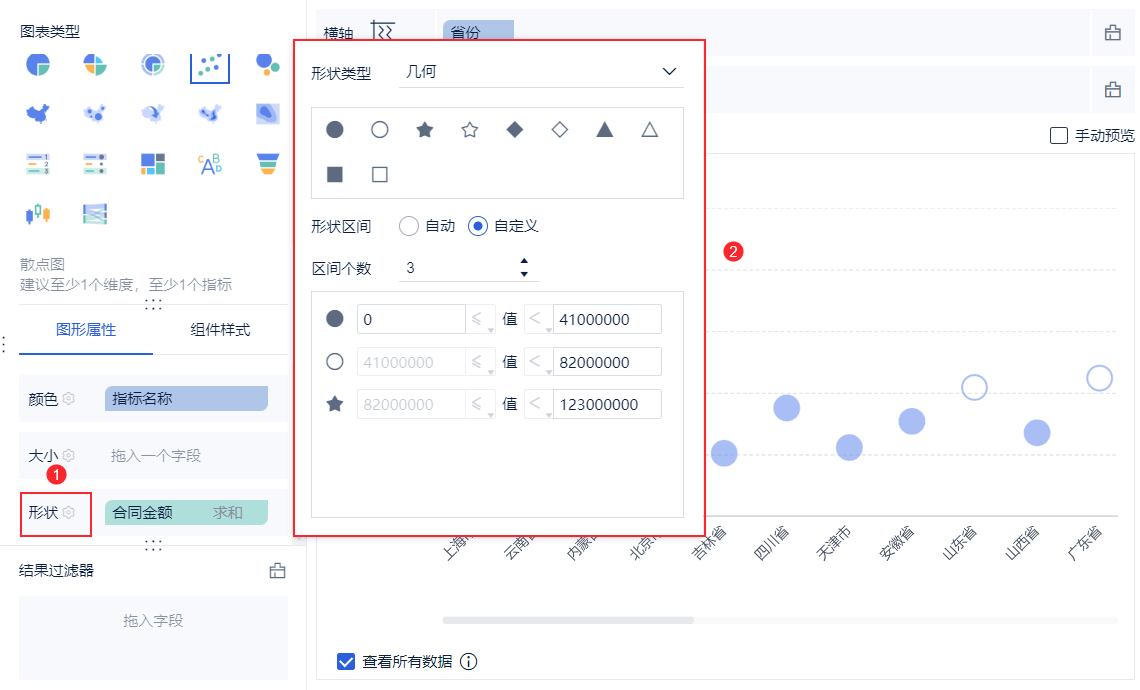

点击「形状」设置，可以对形状类型及区间进行自定义，设置条件及形状。如下图所示：

6.1 适用范围

6.2 示例介绍

6.2.1 折线图

6.2.2 雷达图

6.2.3 面积图

饼图 所特有的属性，半径指的饼图的半径大小。

7.1 调整半径和内径

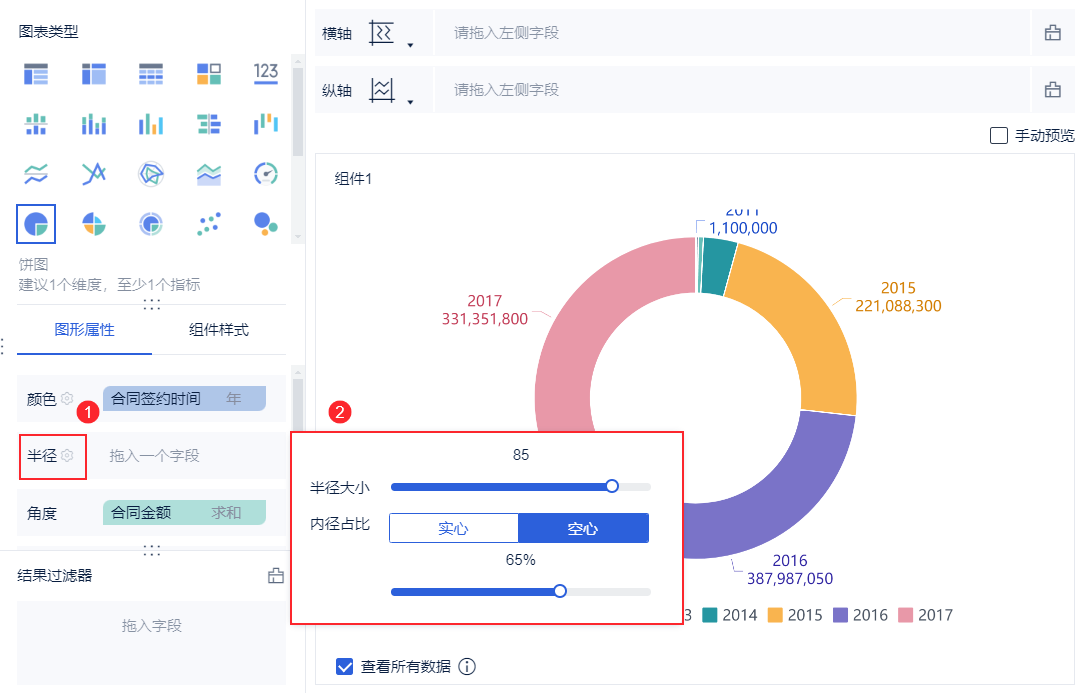

点击半径栏，可以调整饼图的半径和内径占比，如下图所示：

「半径大小」可直接调整饼图的大小，而「内径占比」则调整饼图的圆环宽度（即中间内径的大小）。如下图所示：

7.2 拖入指标字段

半径中拖入指标字段转换为 玫瑰图 。玫瑰图用半径展示数据区别。

想展示每个小区的销售额状况，但数据相近时，很难看出差别。将「销售额」拖入半径，共用半径选择「否」，将销售额的数值大小映射到饼图的半径上，就可以方便的看出来上海地区销售额最高。如下图所示：

7.3 拖入维度字段

将维度字段「所属小区」拖入半径，每个半径不同的扇形代表一个「所属小区」，销售额依旧映射在弧度的角度上。如下图所示：

角度是 饼图 的特有属性，为饼图每个扇形的弧度大小，将指标字段拖到角度栏，就可以将该指标数值的大小映射到角度大小上。

上海市的销售额最高，所以在饼图中的角度占比越高。如下图所示：

热力色是 热力区域图 和 热力地图 的特有属性。点击设置，即可对热力色的渐变方案和不透明度进行更改。

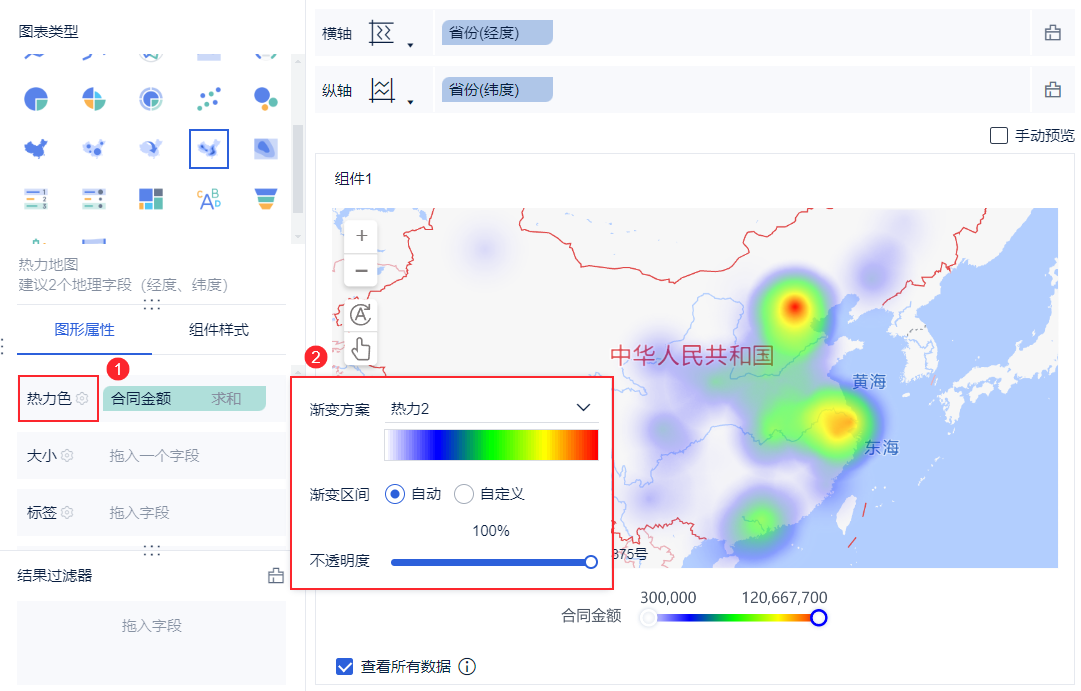

将指标「合同金额」拖入热力色栏，再点击「热力色」设置，即可对渐变方案，渐变区间和不透明度进行设置，可以看到合同金额最高的北京，热力色颜色为红色。如下图所示：

文本属性是 指标卡 和 词云 的特有属性，点击文本栏可以对内容格式进行更改。如下图所示：
