1. 概述编辑
1.1 版本
| FineBI 版本 | 功能变动 |
|---|---|
| 6.0 | - |
| 6.0.15 | 支持在「图形属性>大小」中调整柱间距，详情见2.3节 |
1.2 应用场景
多系列柱形图通过一系列垂直的柱子来表示指标的大小，相同颜色或样式的柱子代表同一个指标。
在多系列柱形图中，不同的指标通过不同颜色或图案的柱子来区分，使得用户可以在同一图表中比较多个指标数据。
例如，2015年7月1日至13日的浏览量、访问次数和跳出次数用多系列柱形图展示，如下图所示：
1.3 基本要求
| 图表效果 | 维度字段 | 指标字段 |
|---|---|---|
| 多系列柱形图 | >=1 | >=2 |
1.4 图表特点
优点
对比性：用户可以轻松地在同一图表中对比不同指标，识别出哪些指标表现较好，哪些需要改进
信息密度：在有限的空间内展示多个指标，提高了信息的密度，有助于节省空间
缺点
维度限制：只适用于维度不多的数据，不适用于维度太多的场景
拥挤问题：当指标过多时，柱形图可能会显得拥挤
2. 示例一：普通多系列柱形图编辑
2.1 准备数据
1）用户登录 FineBI 系统，点击「我的分析」，选中某个文件夹，点击「新建分析主题」。如下图所示：

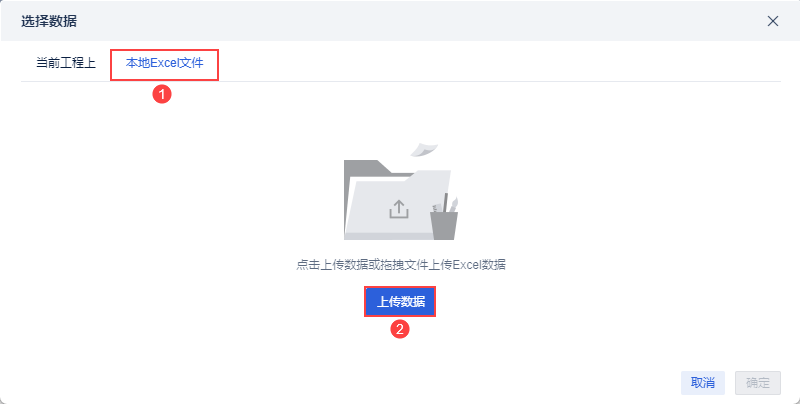

2）点击「本地Excel文件>上传数据」，上传表数据。如下图所示：
示例数据：访问统计事实表.xlsx

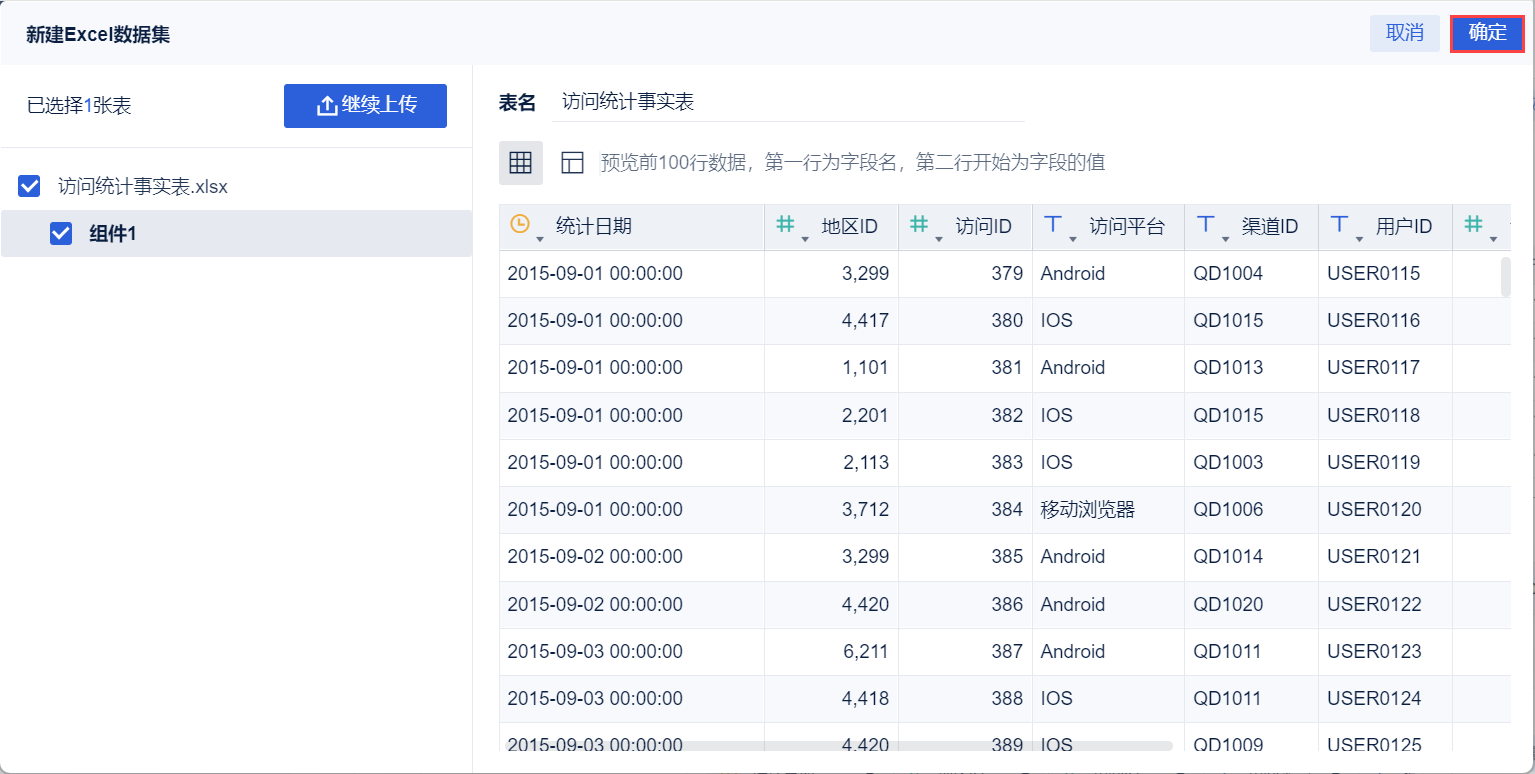

3）上传后，点击「确定」按钮。如下图所示：

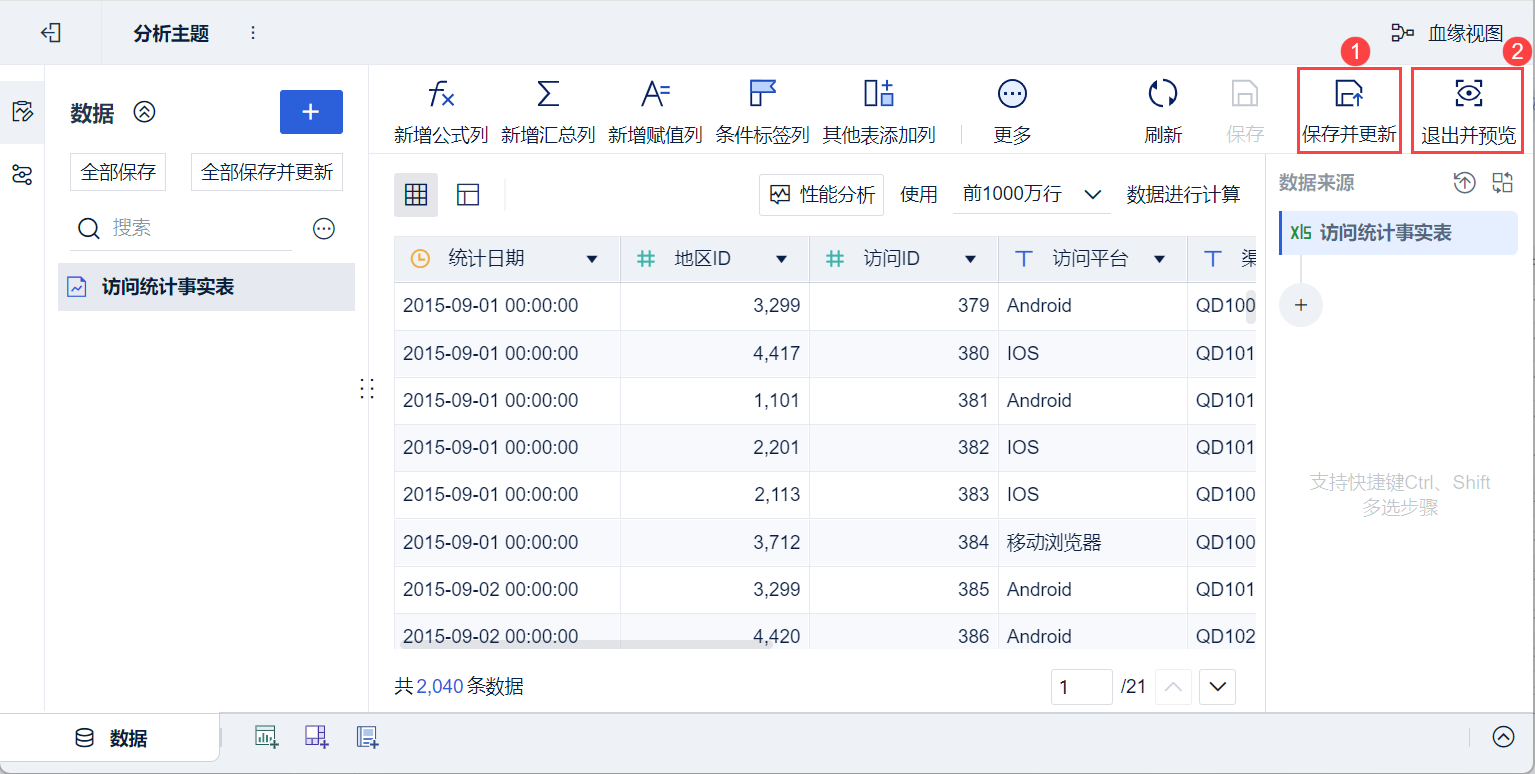

4）点击「保存并更新」、「退出并预览」，数据创建成功。
2.2 创建组件

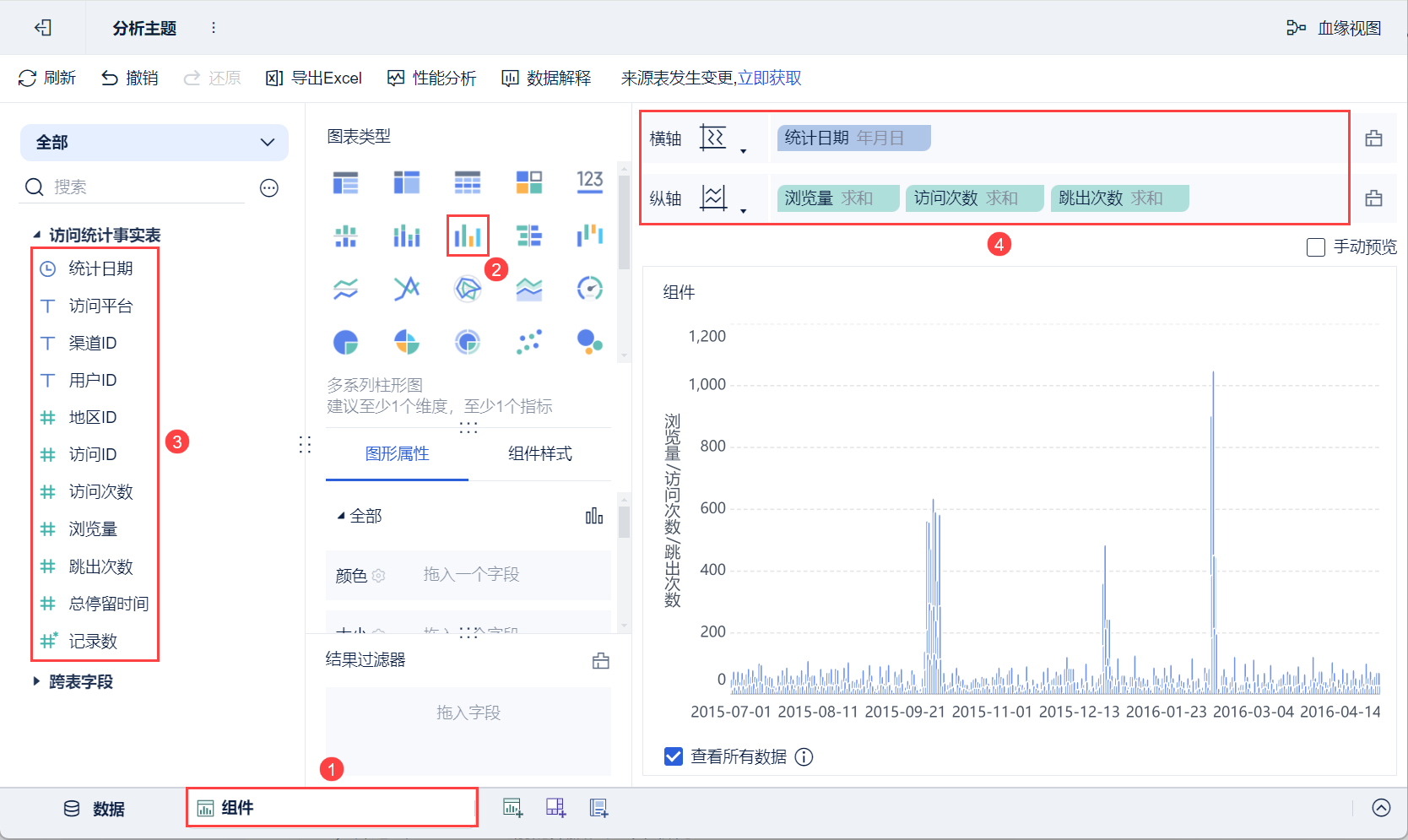

1）点击左下角「组件」按钮。
2）在图表类型下选择「堆积柱形图」。

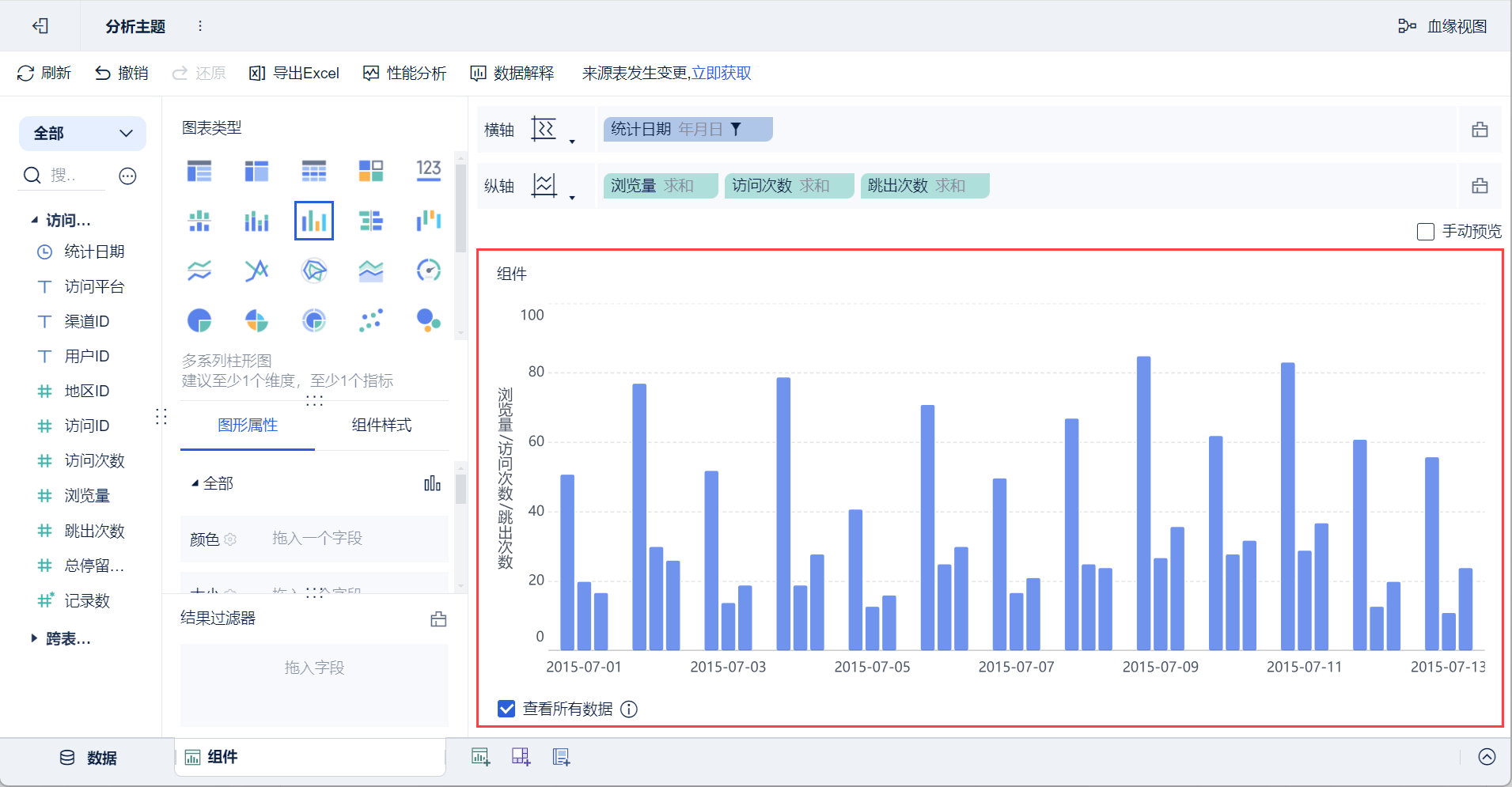

3）将左侧待分析区域的维度字段「统计日期」拖入分析区域的横轴，指标字段「浏览量」、「访问次数」、「跳出次数」拖入分析区域的纵轴，如下图所示：

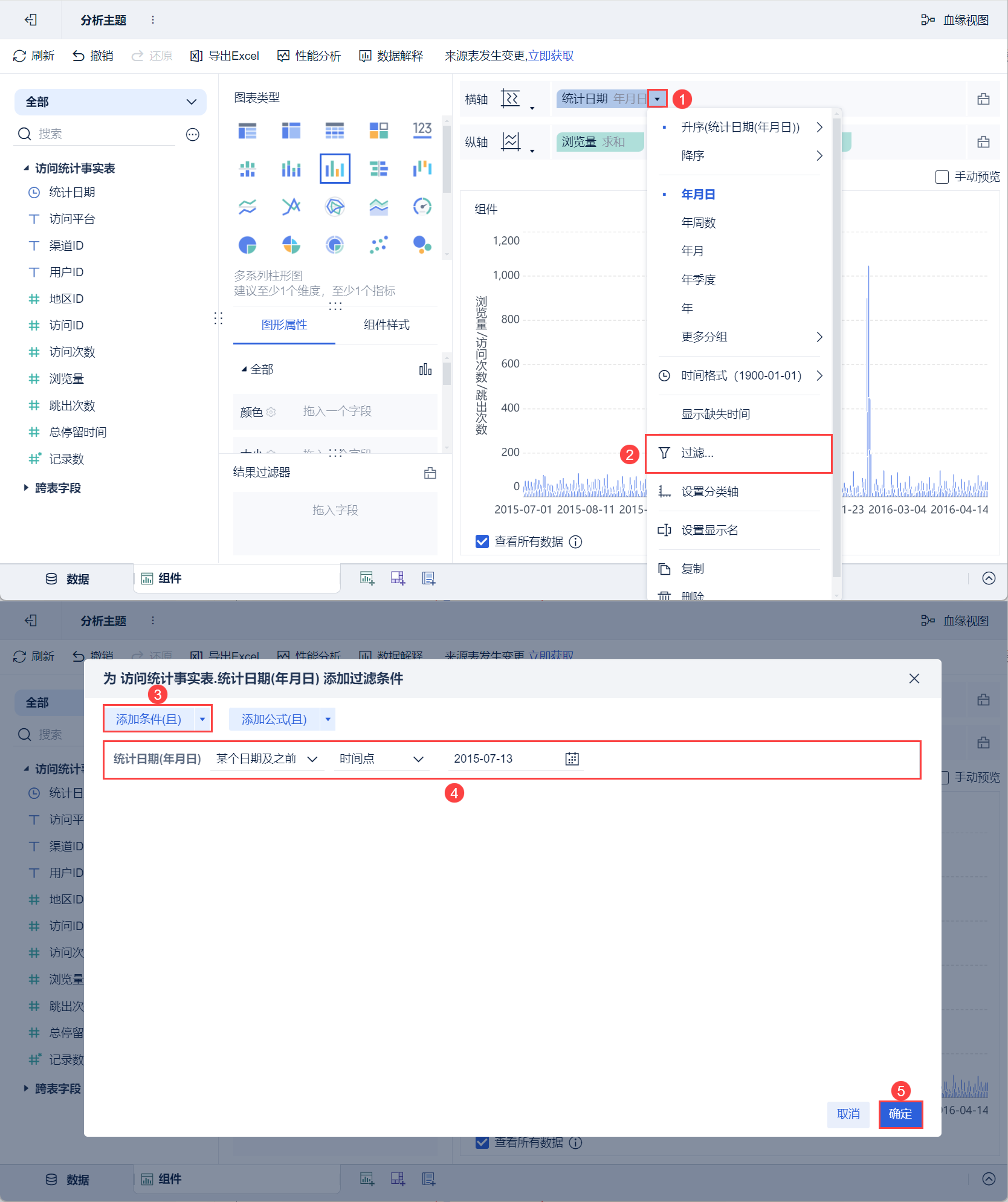

4）点击分析区域横轴「统计日期」的下拉按钮，选择「过滤」，在弹出的设置框中选择「添加条件」，筛选出2015-07-13之前的数据，如下图所示：
筛选后的效果如下图所示：
2.3 美化组件
颜色

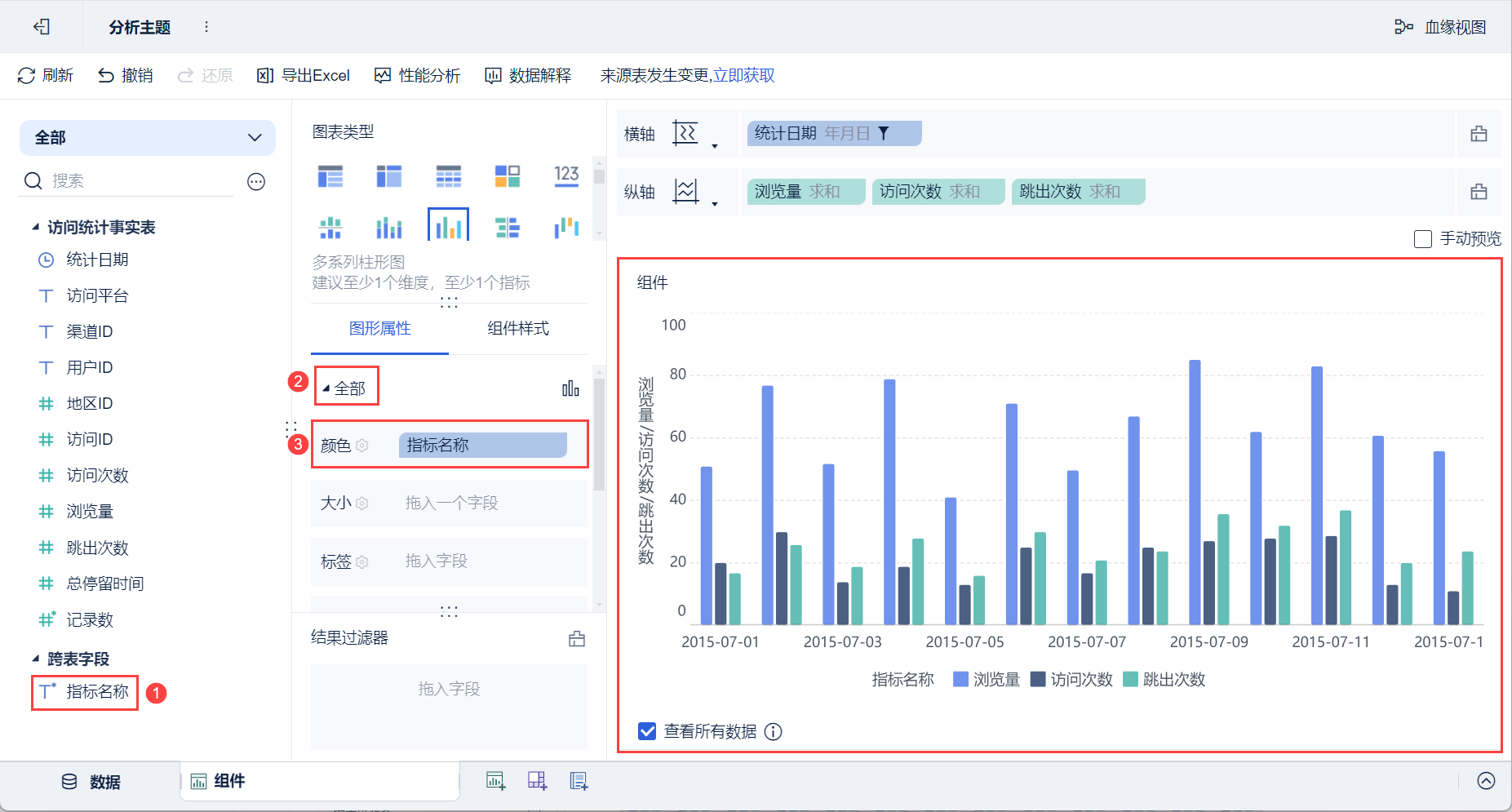

将左侧待分析区域的「指标名称」拖入「图形属性 > 全部」下的颜色栏，不同指标则显示为不同的颜色，如下图所示：
详情参见：图表颜色
大小

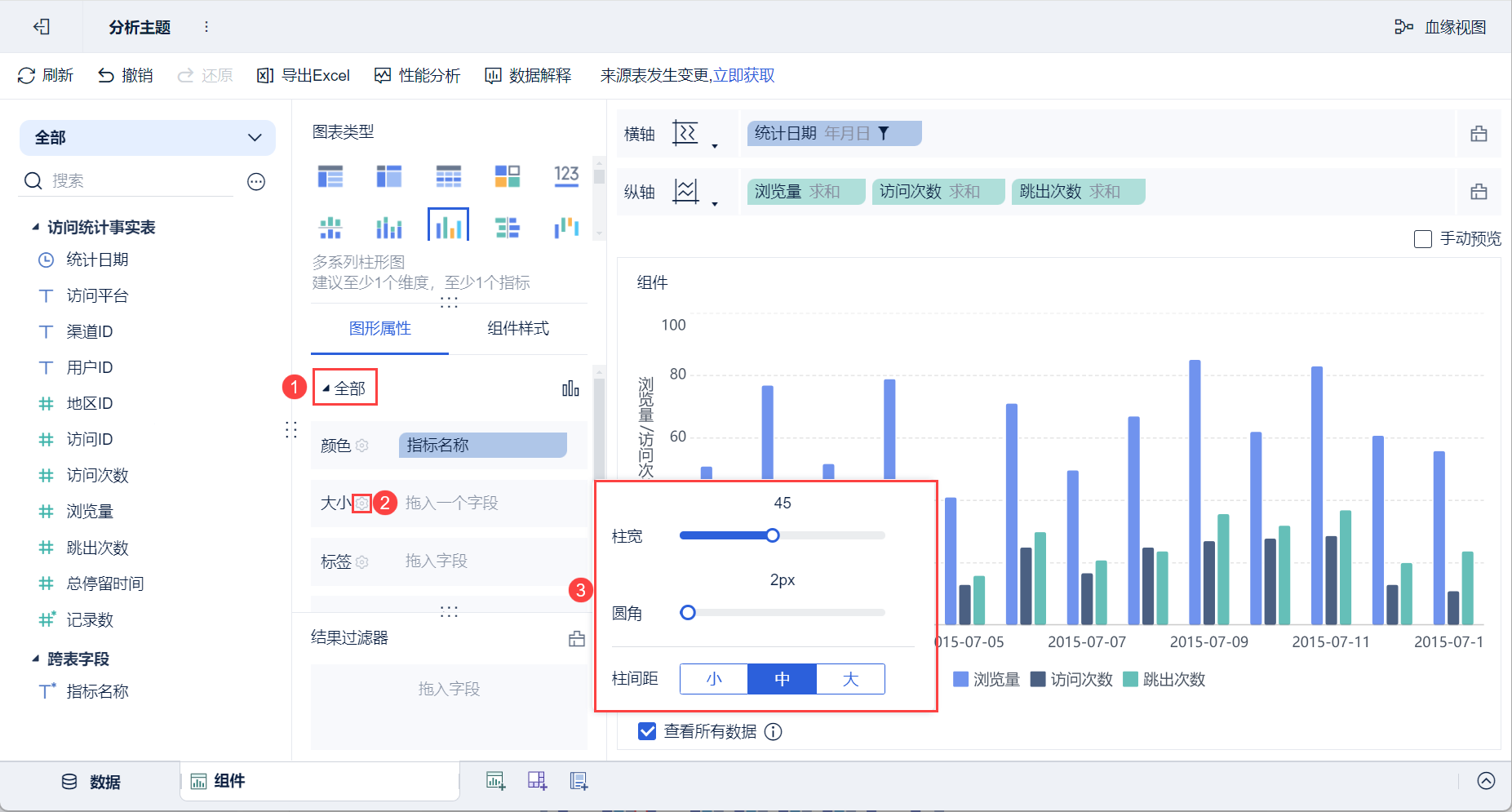

1)点击「图形属性>全部」中的大小设置按钮可设置柱宽、圆角、柱间距。如下图所示：
注：也可在大小栏拖入字段，详情参见：图形属性-大小

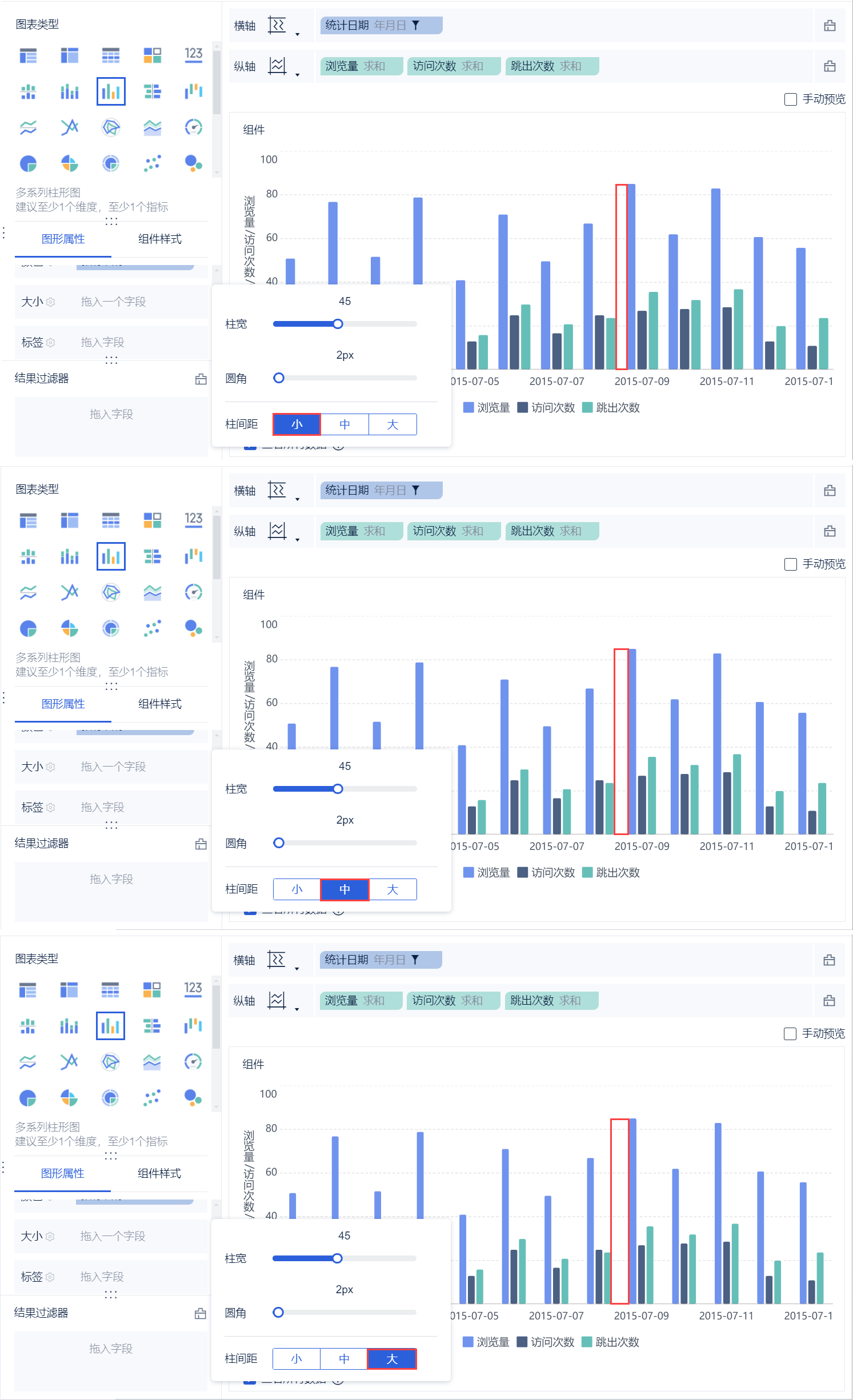

2) FineBI 6.0.15及之后版本支持调整柱间距为小、中、大。如下图所示：
2.4 创建仪表板
1）点击分析主题编辑界面下方添加仪表板。

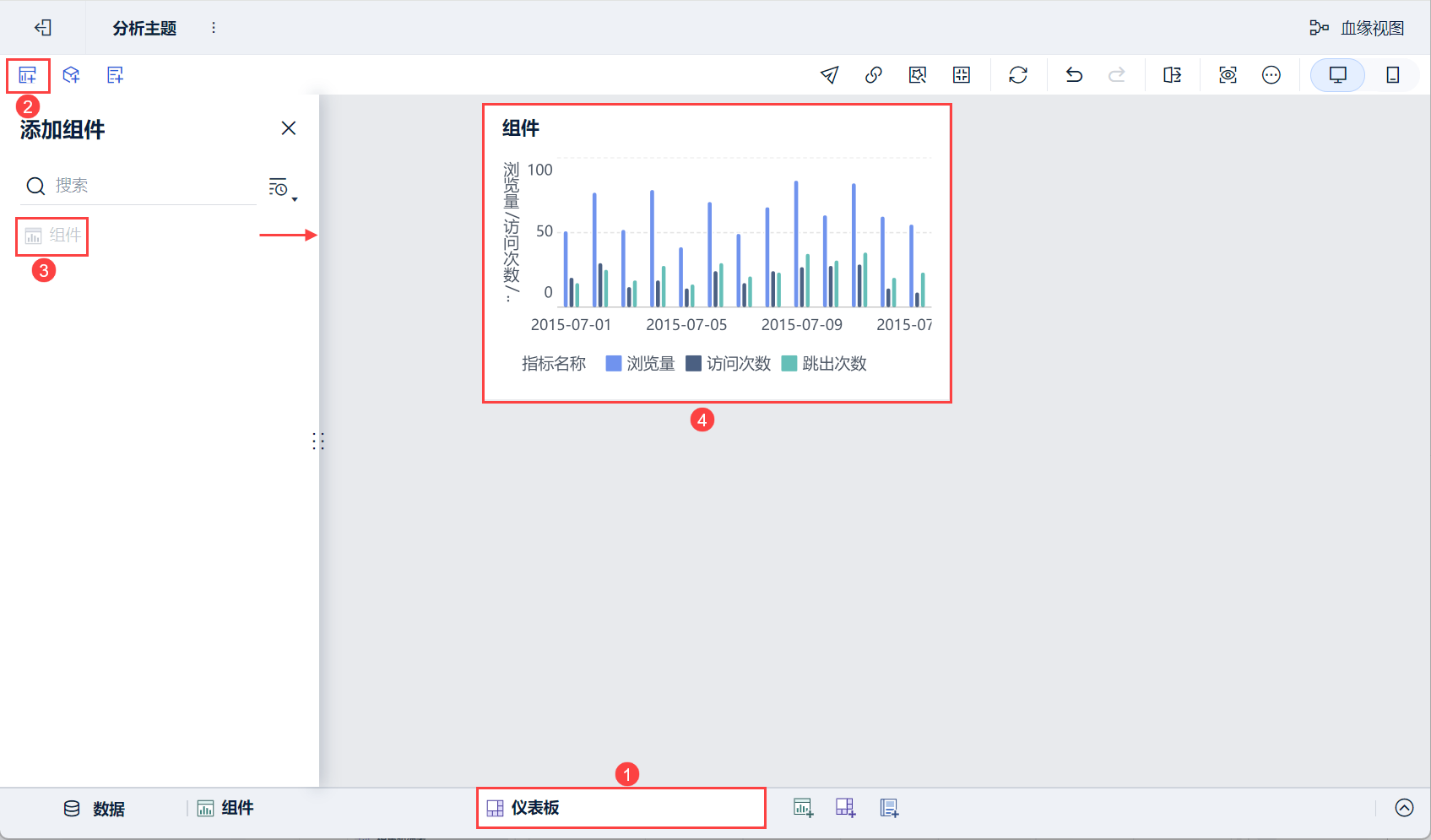

2）进入仪表板编辑界面，将组件拖入至仪表板中，如下图所示：

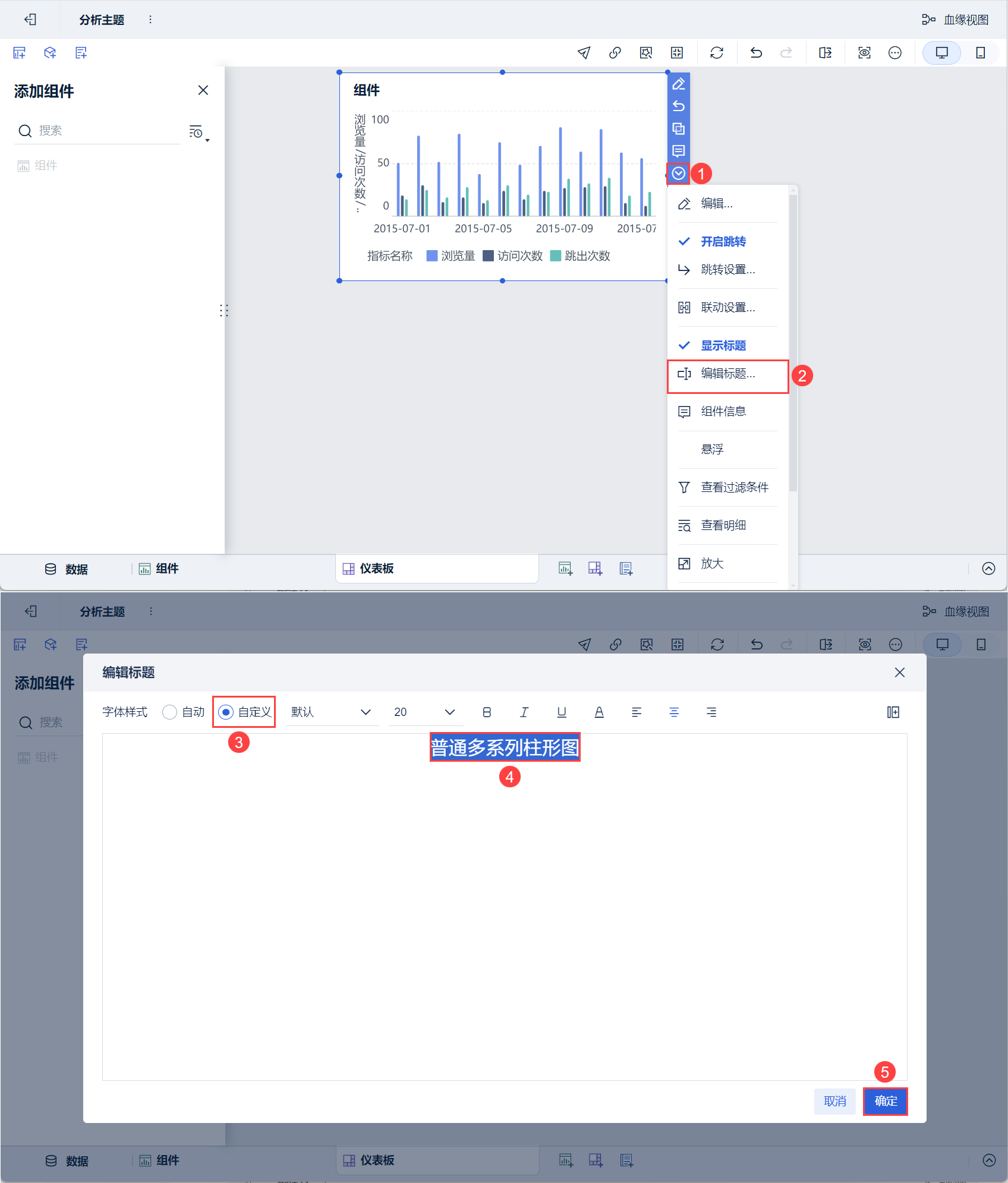

3）下拉选择「编辑标题」，样式选择「自定义」，设置标题为「普通多系列柱形图」，点击「确定」。如下图所示：

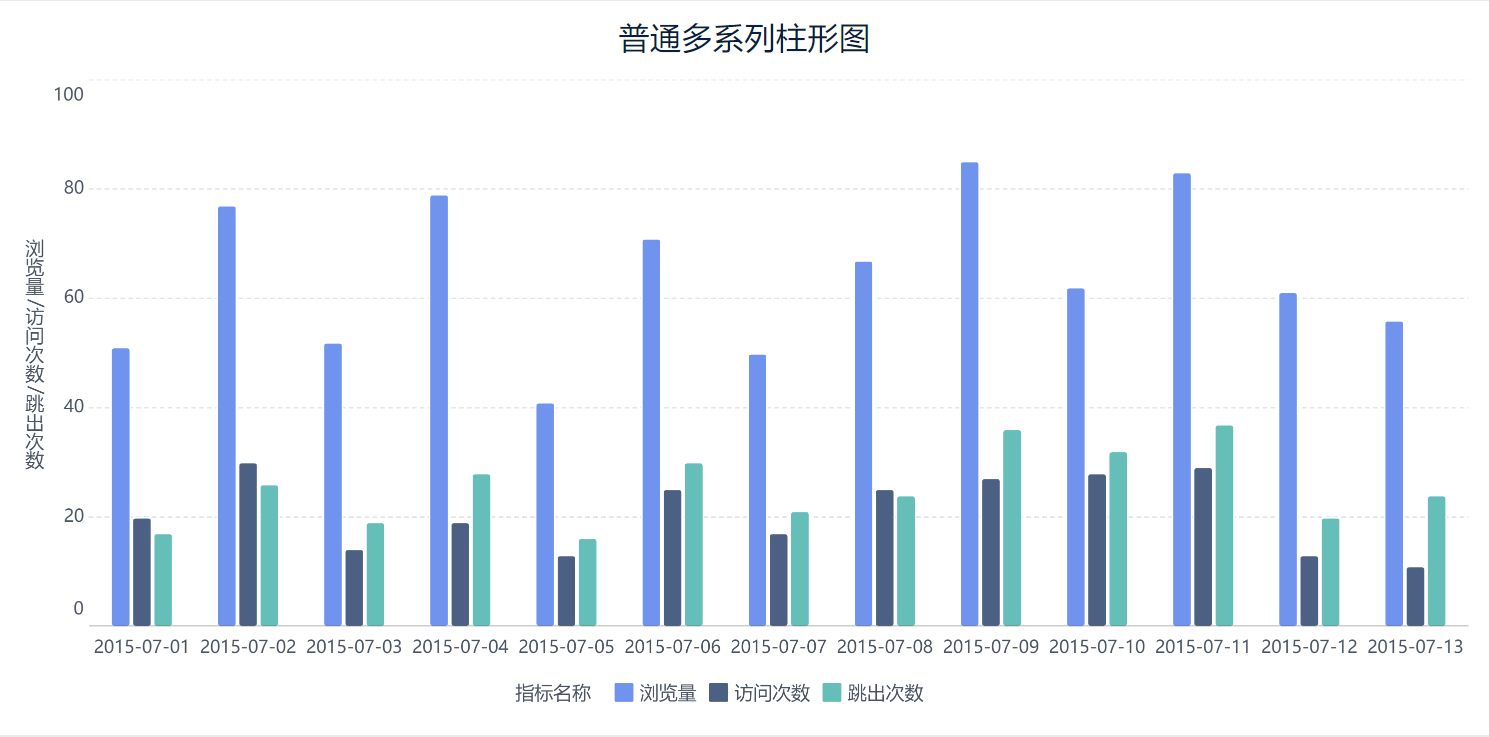

2.5 效果查看
PC端
移动端
3. 示例二：多系列柱形图（开启堆积）编辑
3.1 准备数据
1）用户登录 FineBI 系统，点击「我的分析」，选中某个文件夹，点击「新建分析主题」。如下图所示：
2）点击「本地Excel文件>上传数据」，上传表数据。如下图所示：
示例数据：销售明细表.xlsx

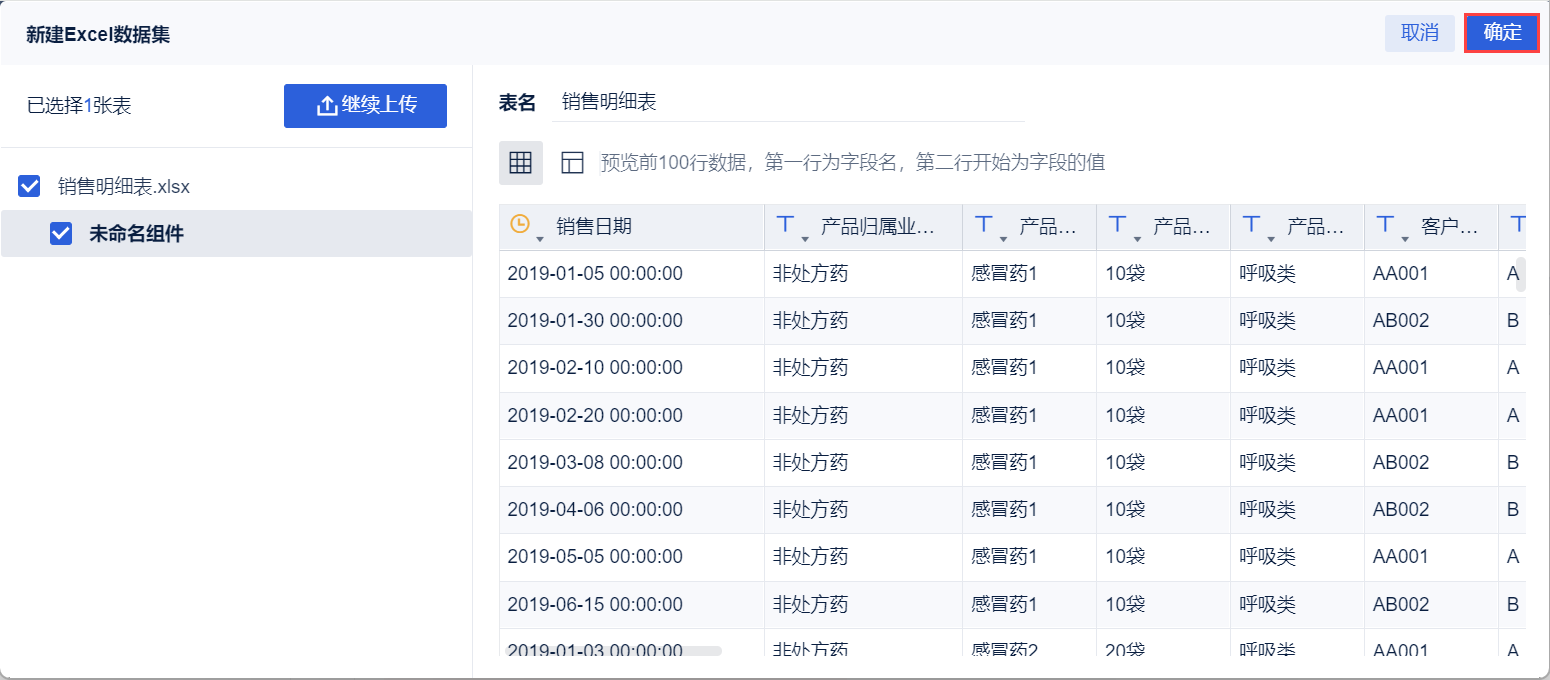

3）上传后，点击「确定」按钮。如下图所示：

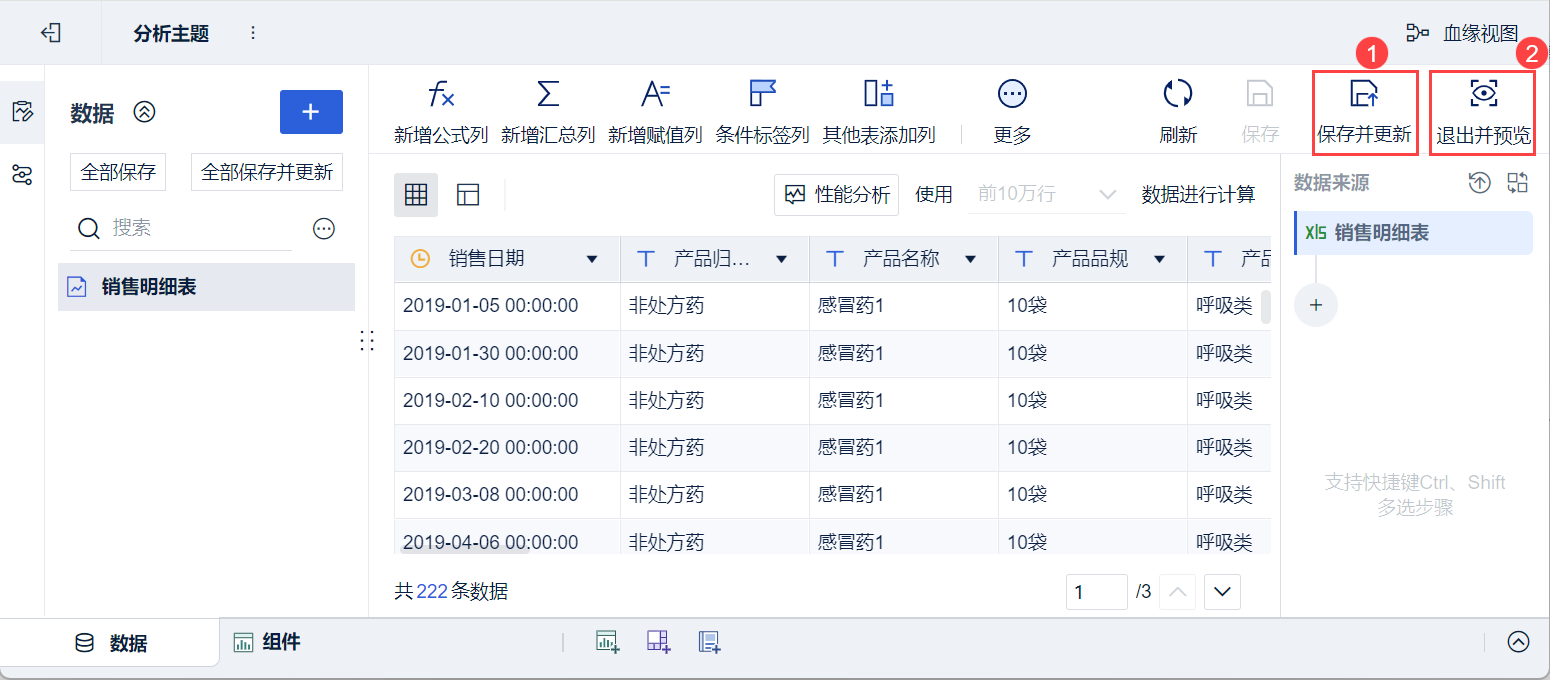

4）点击「保存并更新」、「退出并预览」，数据创建成功。
3.2 创建组件
1）点击左下角「组件」按钮。

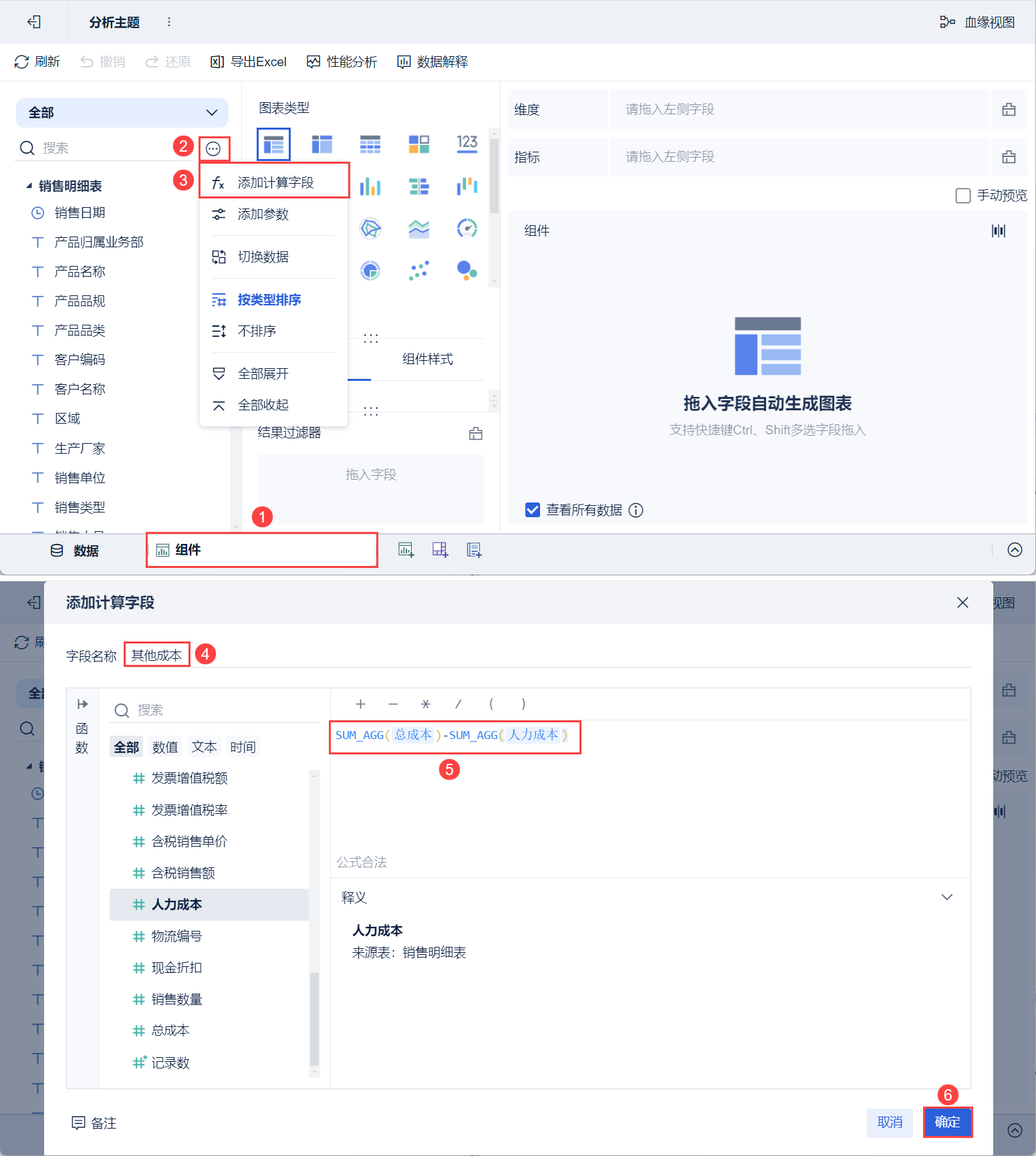

2）点击搜索栏旁的「...」按钮，选择「添加计算字段」，在弹出的设置框中输入字段名称为「其他成本」，输入公式：SUM_AGG(总成本)-SUM_AGG(人力成本)
注1：公式框中的函数、字段都需要点击左侧的选择区域选择，不能手动输入。
注2：SUM_AGG 公式详情参见：SUM_AGG
公式说明如下：
| 公式 | 说明 |
|---|---|
| SUM_AGG(总成本)-SUM_AGG(人力成本) | 总成本-人力成本=其他成本 |
3）点击「确定」，「其他成本」计算字段添加成功，如下图所示：
4）图表类型选择「多系列柱形图」，将待分析区域的维度字段「产品名称」和指标字段「总成本」、「其他成本」、「人力成本」分别拖入分析区域的横轴和纵轴。如下图所示：

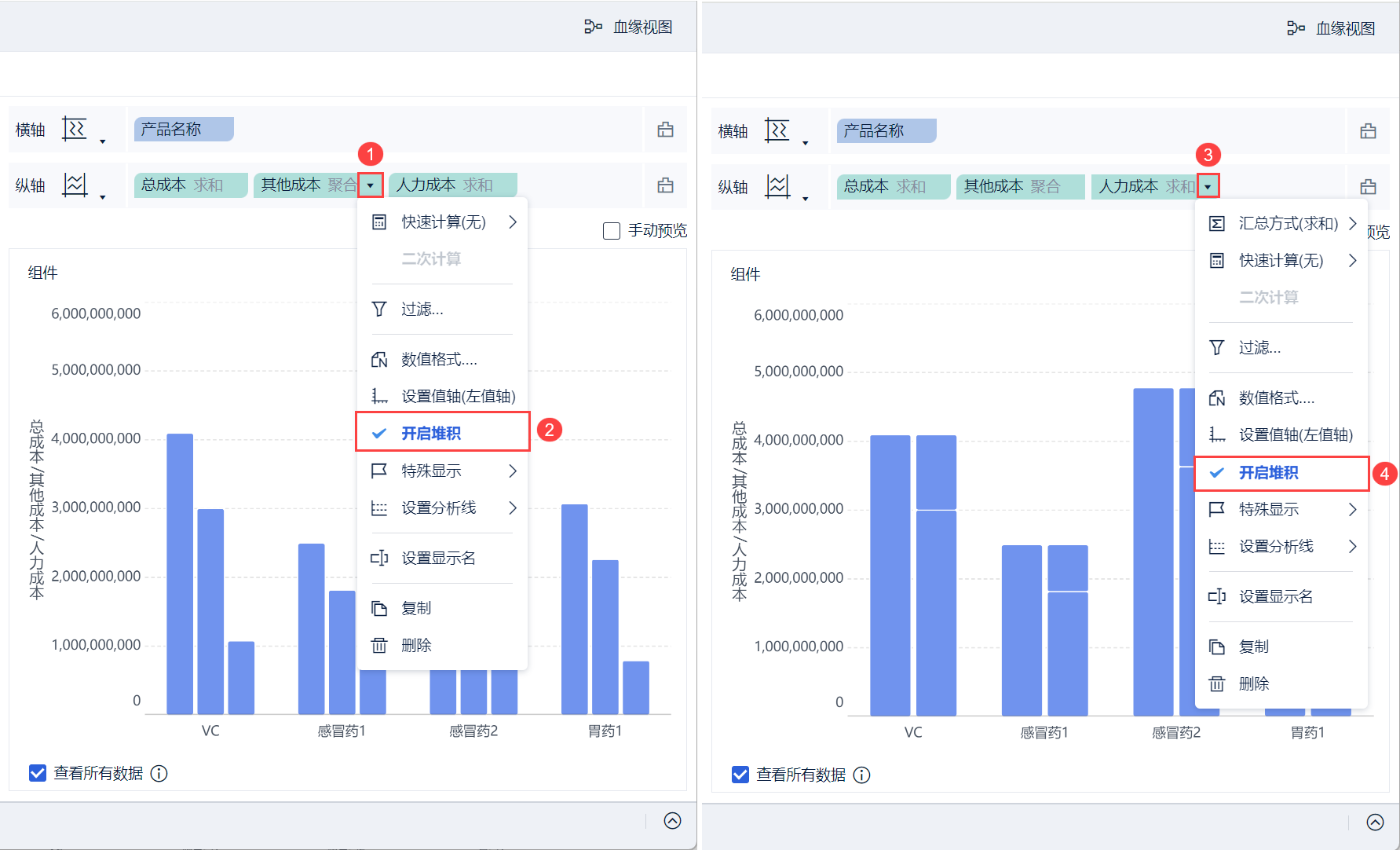

5）点击分析区域纵轴的「其他成本」下拉按钮，选择「开启堆积」，「人力成本」字段进行同样操作，如下图所示：
3.3 美化组件
将「指标名称」拖入「图形属性>全部」下的颜色栏，不同指标则显示为不同的颜色。如下图所示：
3.4 创建仪表板
1）点击分析主题编辑界面下方添加仪表板。

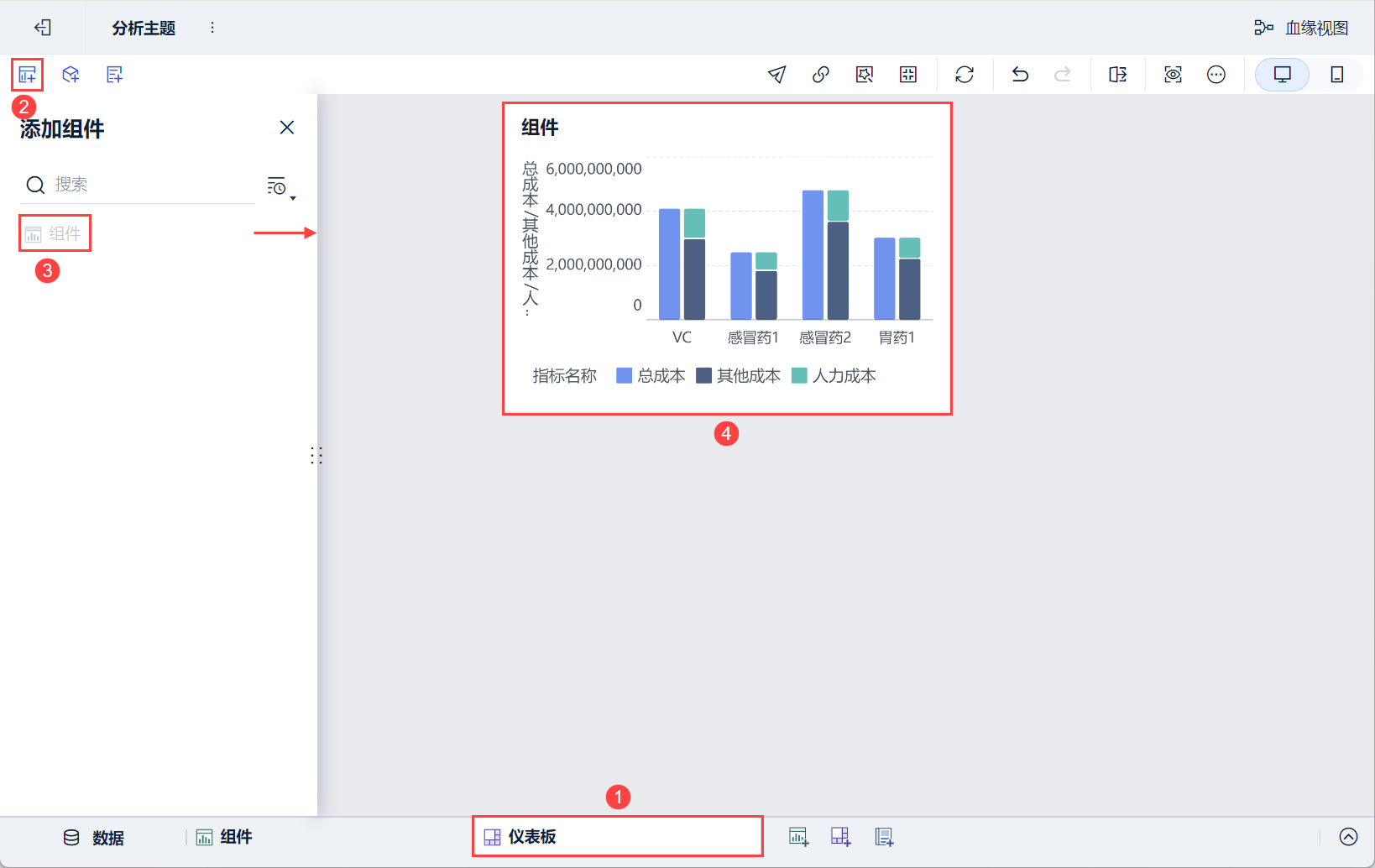

2）进入仪表板编辑界面，将组件拖入至仪表板中，如下图所示：

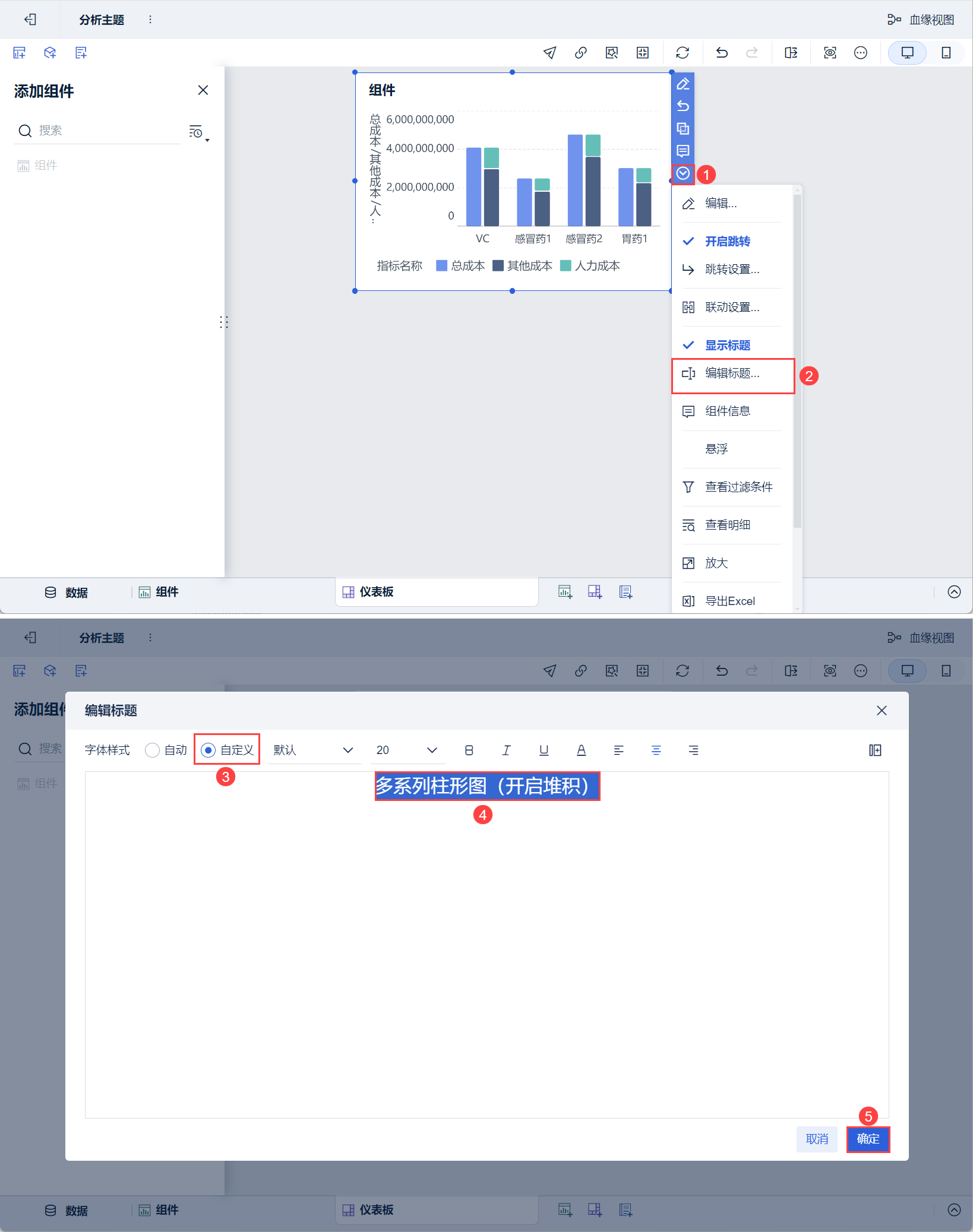

3）下拉选择「编辑标题」，样式选择「自定义」，设置标题为「多系列柱形图（开启堆积）」，点击「确定」。如下图所示：

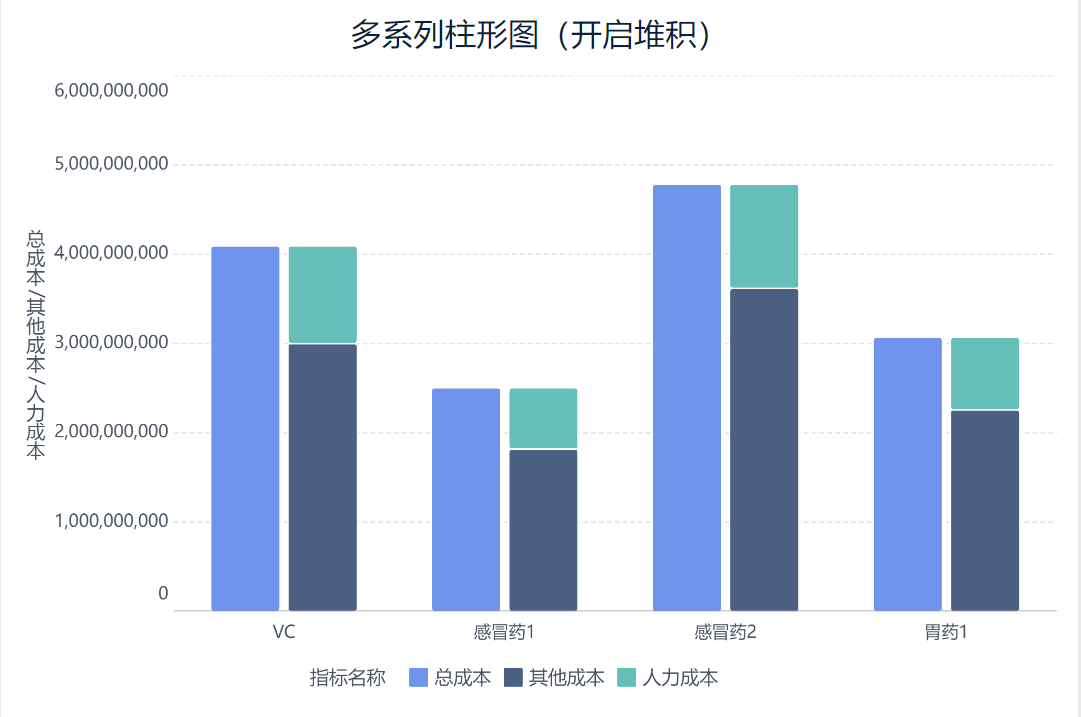

3.5 效果查看
PC端
移动端
