线形图-轨道交通客流空间分布图

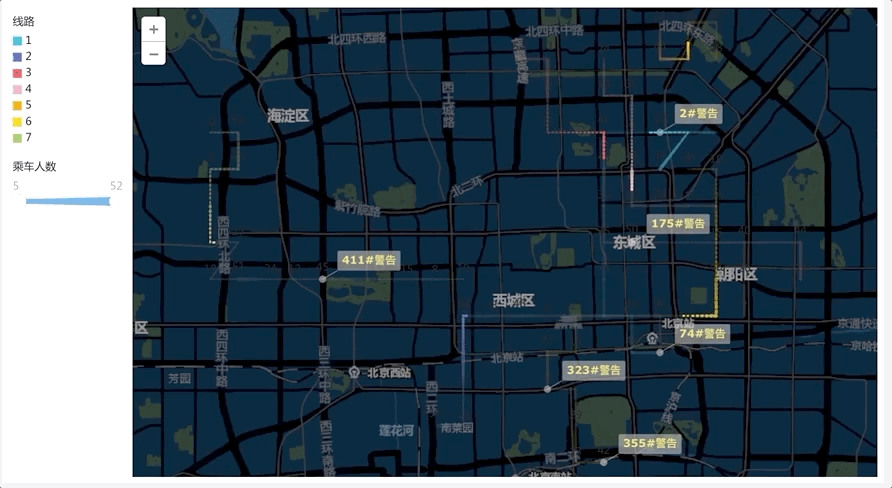

1.1 预期效果

1.2 实现思路

通过「自定义组合图-线形图」实现效果。

示例数据：轨道交通客流空间分布图.xlsx

上传示例数据至 FineBI 中，如下图所示：

2.1 维度与指标转换

将指标字段「ID」，「线路」转换成维度字段，将「站经度」，「站纬度」转换成经纬度字段，如下图所示：

注：指标字段转化为维度字段请参见：指标转化为维度；指标转化为地理角色请参见：指标转化为地理角色

2.2 图表设计

1）选择自定义图表-线形图，横纵轴分别放置「站经度(经度)」，「站纬度(纬度)」字段，如下图所示：

2）将「线路」字段拖入到颜色栏中，设置相同值为一组，并自定义配色方式，如下图所示：

3）将「乘车人数」字段拖入到大小栏中，并自定义「线宽」，如下图所示：

4）将「ID」字段拖入到连线栏中，线型-「垂直」，标记点-「无」;「ID」字段定义为「相同值为一组」，如下图所示：

5）在「乘车人数」字段添加标识，如下图所示：

注：乘车人数大于等于52时，显示对应的标识内容。

6）「乘车人数」字段 添加闪烁动画效果，自定义闪烁时间间隔值，如下图所示：

7）设置 GIS 背景为幻影黑。如下图所示：
