1. 概述编辑

[helpvideo]7212[/helpvideo]

1.1 版本

FineBI 版本
功能变动
6.0
  • 文本处新增了固定字体大小,且默认勾选,指定了默认显示效果

  • 文本」处新增形状设置,可用条件属性控制形状及形状颜色的显示

1.2 应用场景

KPI 指标卡为直观展示 KPI 数值的组件,可直接显示所选字段的数值。

例如,用KPI指标卡展示合同总金额:


1.3 数据要求

KPI 指标卡的数据要求如下表所示:

  图表效果维度字段  指标字段
  KPI 指标卡01

1.4 图表特点

1)优点

  • 突出显示:突出显示了重要指标

2)缺点

  • 展示限制:仅能展示文本

2. 示例编辑

2.1 准备数据

1)用户登录 FineBI 系统,点击「我的分析」,选中某个文件夹,点击「新建分析主题」,如下图所示:

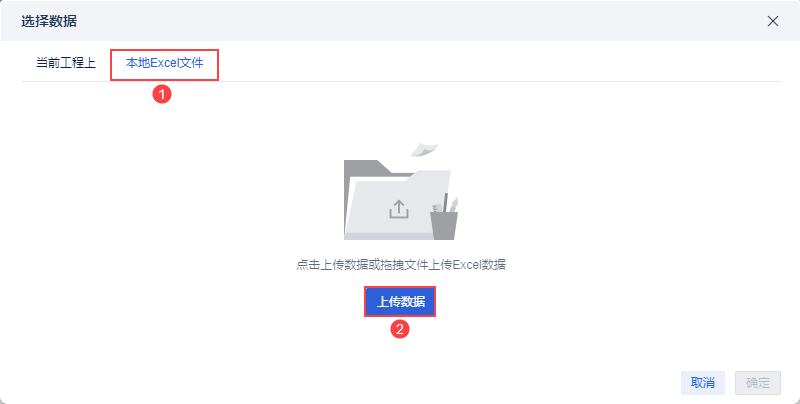

2)点击「本地Excel文件>上传数据」,上传表数据。如下图所示:

示例数据:地区数据分析.xlsx

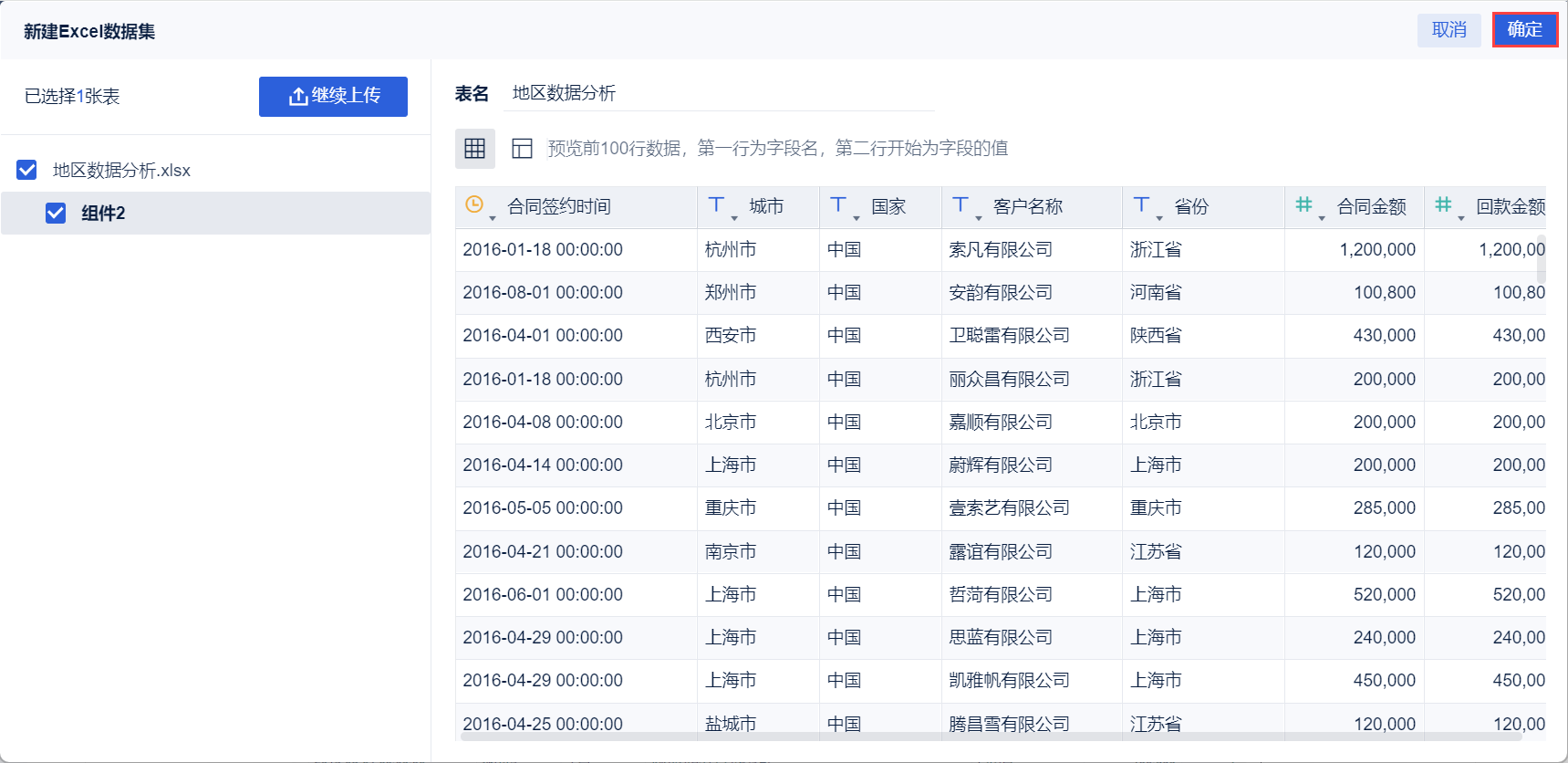

3)上传后,点击「确定」按钮。如下图所示:

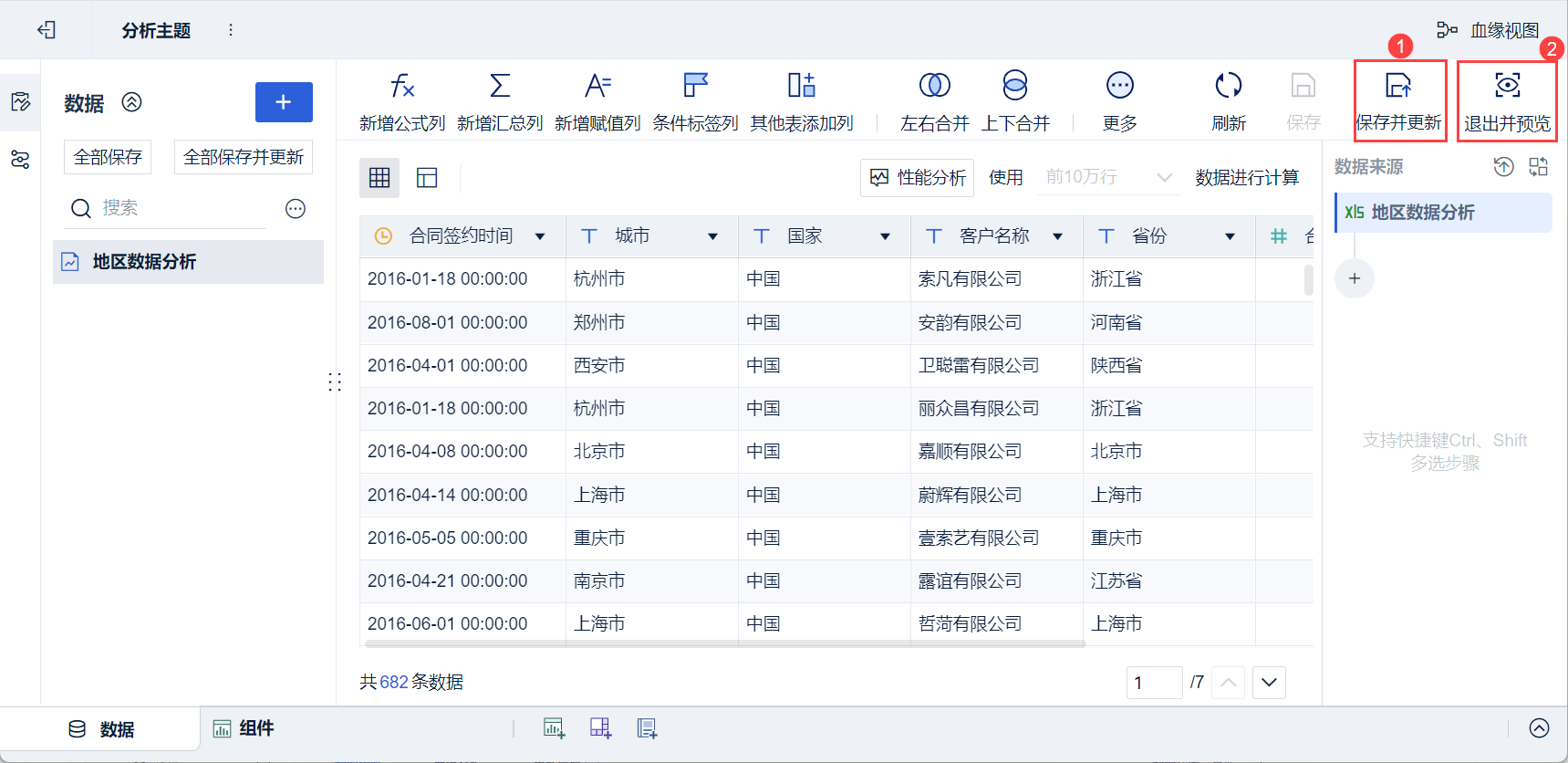

4)点击「保存并更新」、「退出并预览」,数据准备成功,如下图所示:

2.2 创建组件

1)点击左下角「组件」按钮。

2)图表类型下选择「KPI指标卡」

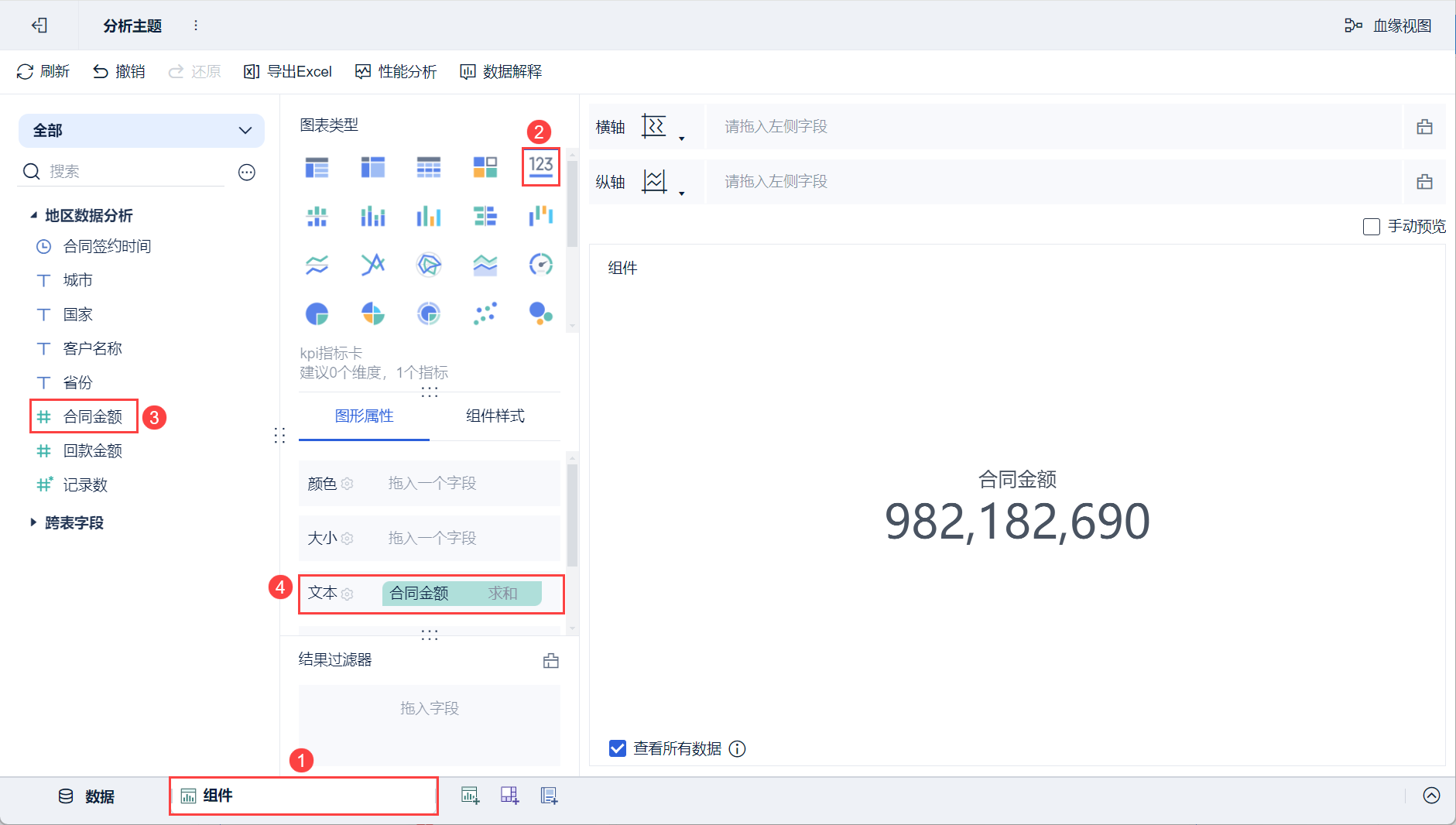

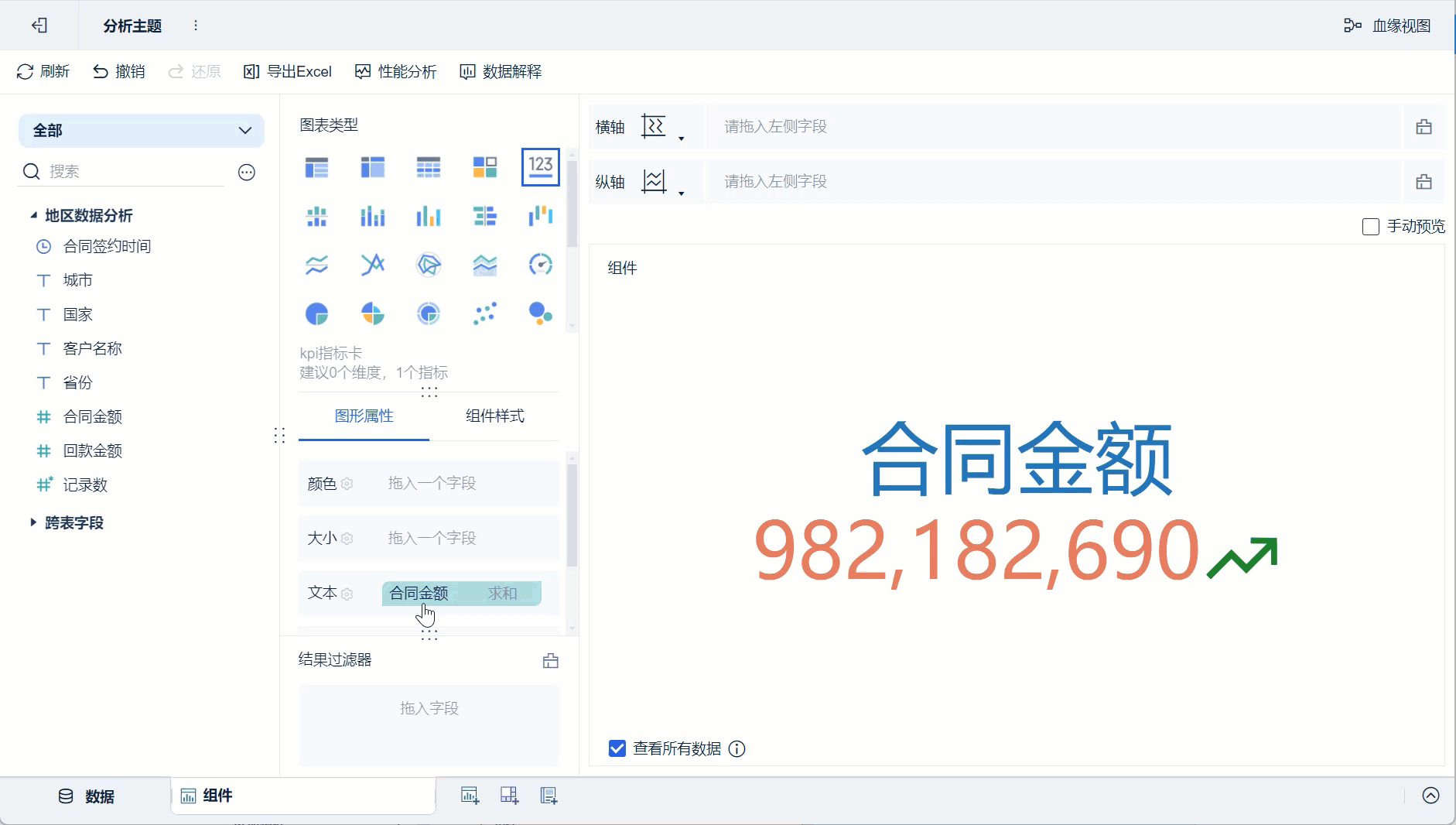

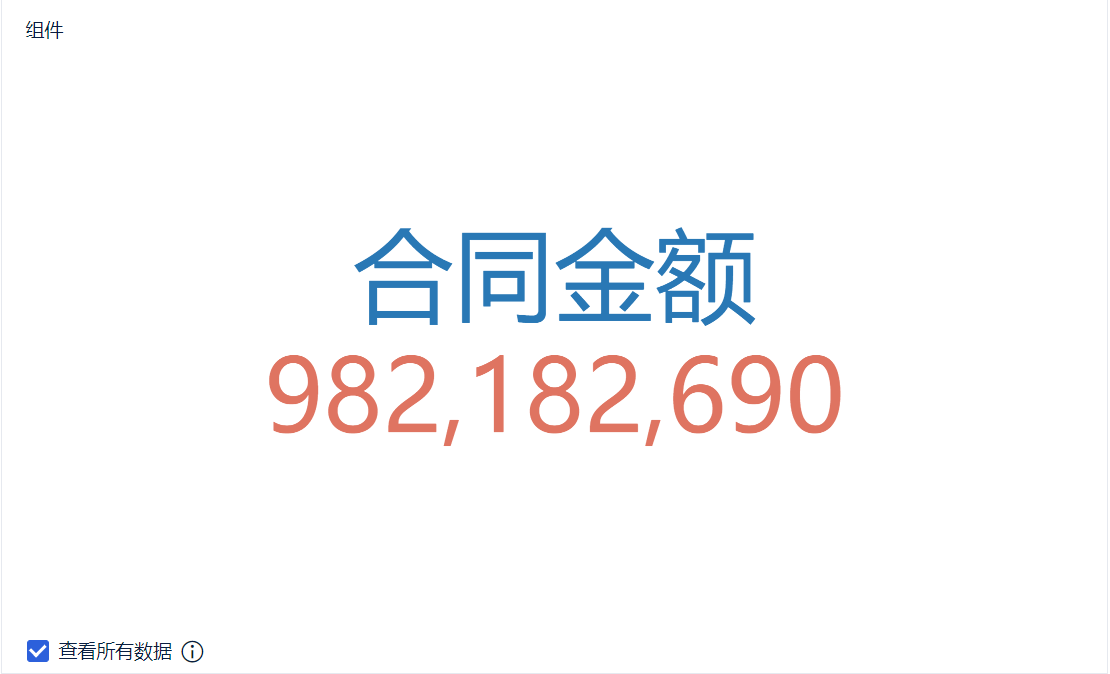

3)将左侧待分析区域的「合同金额」字段拖入「图形属性」下的文本栏中,如下图所示:

注:拖入的指标字段,指标值不能为空,否则KPI指标卡不生效。

2.3 设置文本

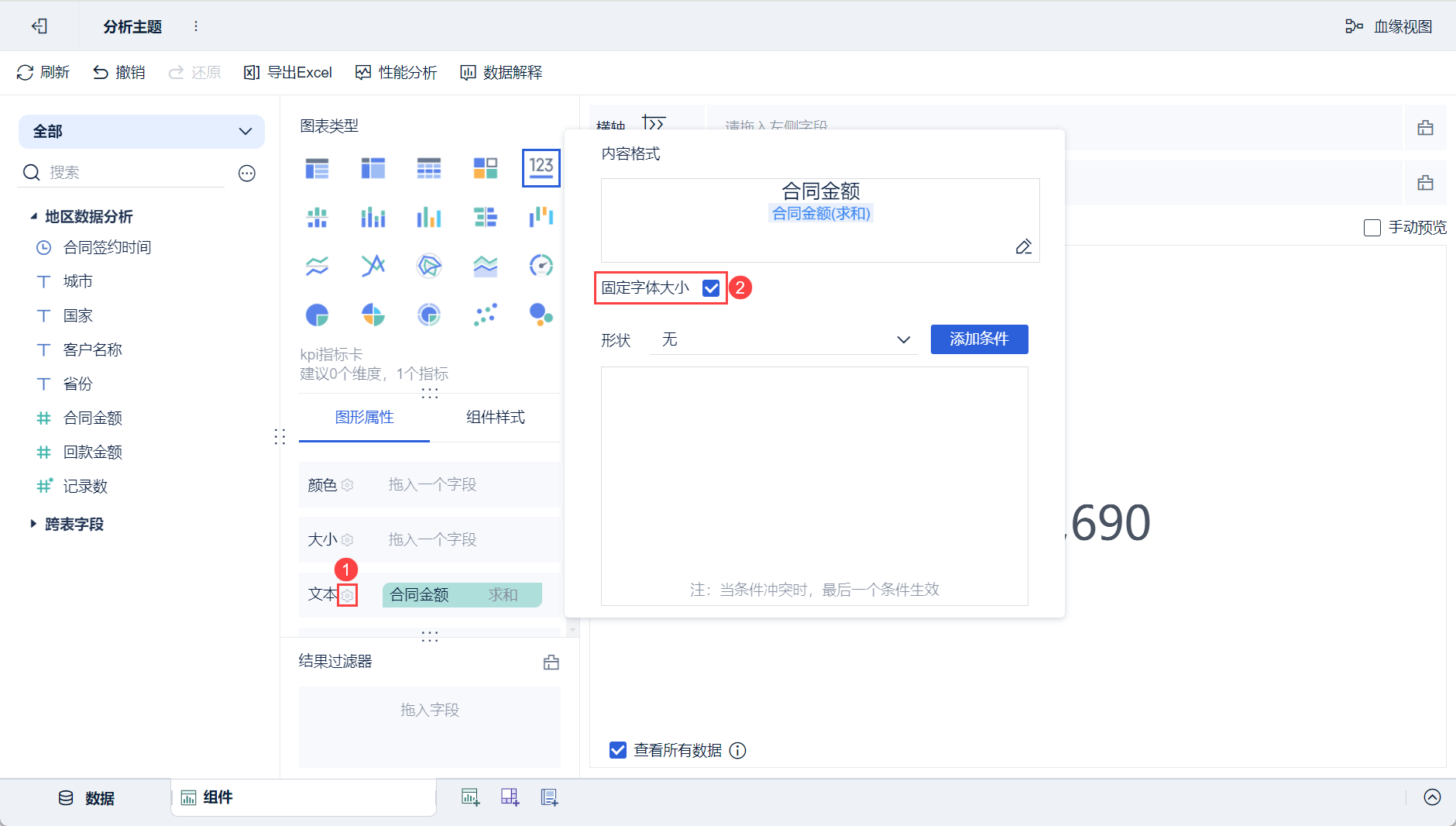

6.0 版本中,点击文本设置按钮,在弹出的设置框中新增了固定字体大小」功能,且默认勾选,显示效果为 KPI 指标卡默认显示效果,如下图所示:

用户也可不勾选该按钮,自定义文本显示效果。

2.3.1 设置内容格式

1)取消勾选固定字体大小」。

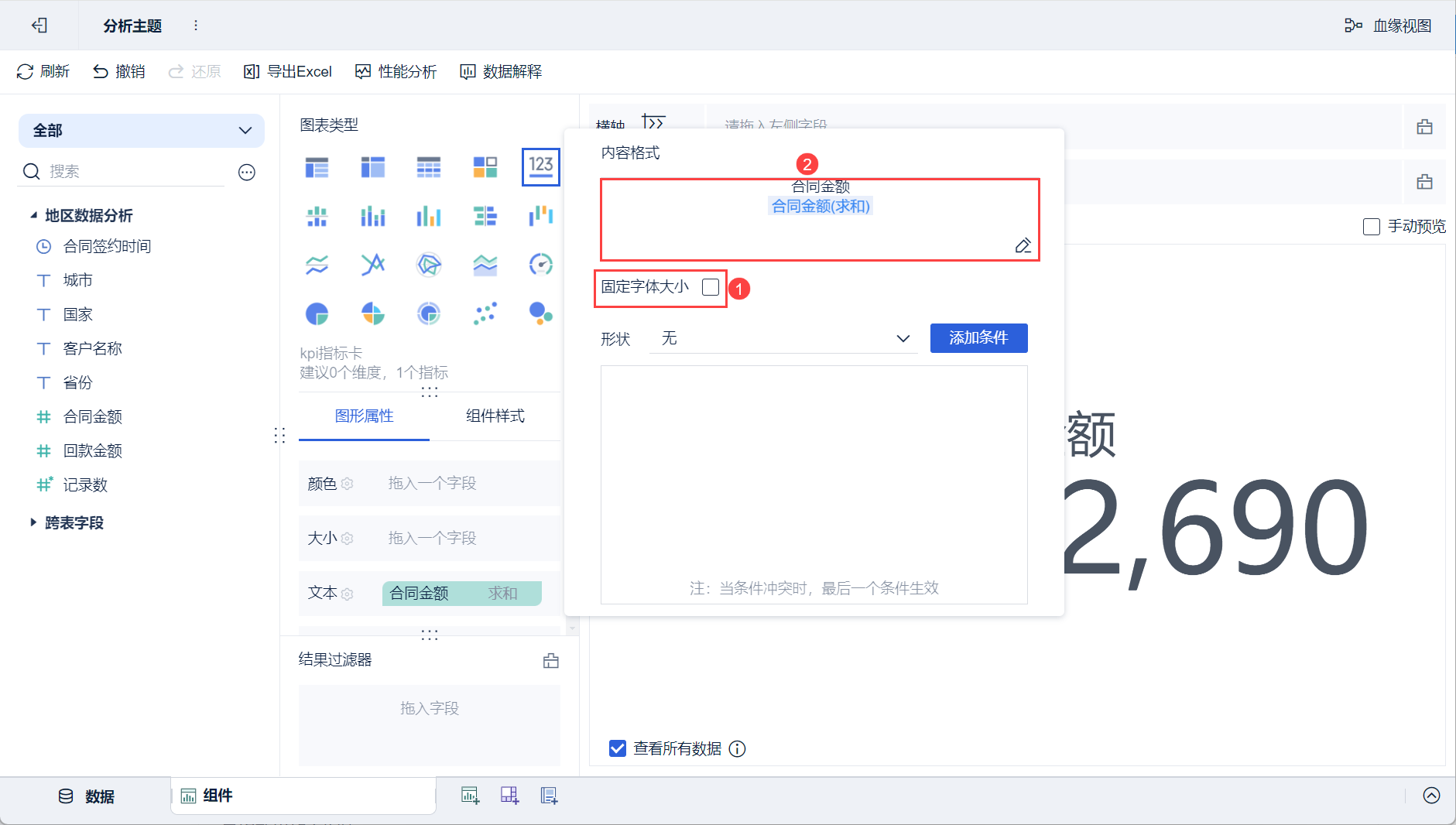

2)点击「内容格式」的编辑框,如下图所示:

3)弹出的富文本编辑器提供自动样式,同时也支持自定义样式,可以为文字设置字体、字号、加粗、倾斜、字体颜色、对齐等效果。

选中富文本编辑器中的字段,对其设置样式后,点击右下角「确定」按钮即可。如下图所示:

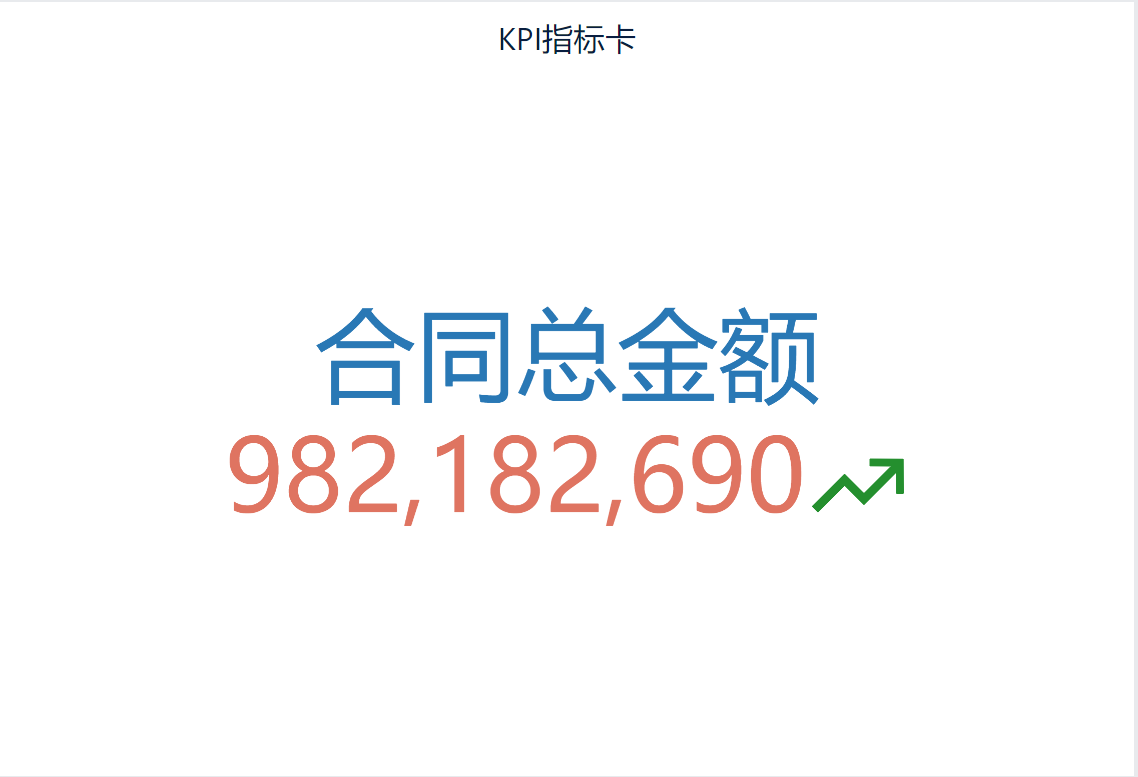

最终效果如下图所示:

2.3.2 设置形状

文本设置框中还可设置形状,并用条件属性控制形状及形状颜色的显示。例如,点击「添加条件」,设置三个区间,分别为0-800000000,800000000-970000000,970000000以上,三个区间分别显示不同颜色的标记,如下图所示:

2.3.3 修改显示的字段名称

1)用户可点击文本设置按钮,在弹出的设置框中点击「内容格式」编辑框,修改显示的字段名称,如下图所示:

2)也可直接点击「图形属性」下文本栏中的字段修改字段名称,如下图所示:

除了上述文本的格式,还可在图形属性中设置更多的样式属性,详情参见:图形属性

还可以设置组件的图例、网格线、背景、自适应显示等等,详情参见:图表组件样式

2.4 创建仪表板

1)点击分析主题编辑界面下方添加仪表板。

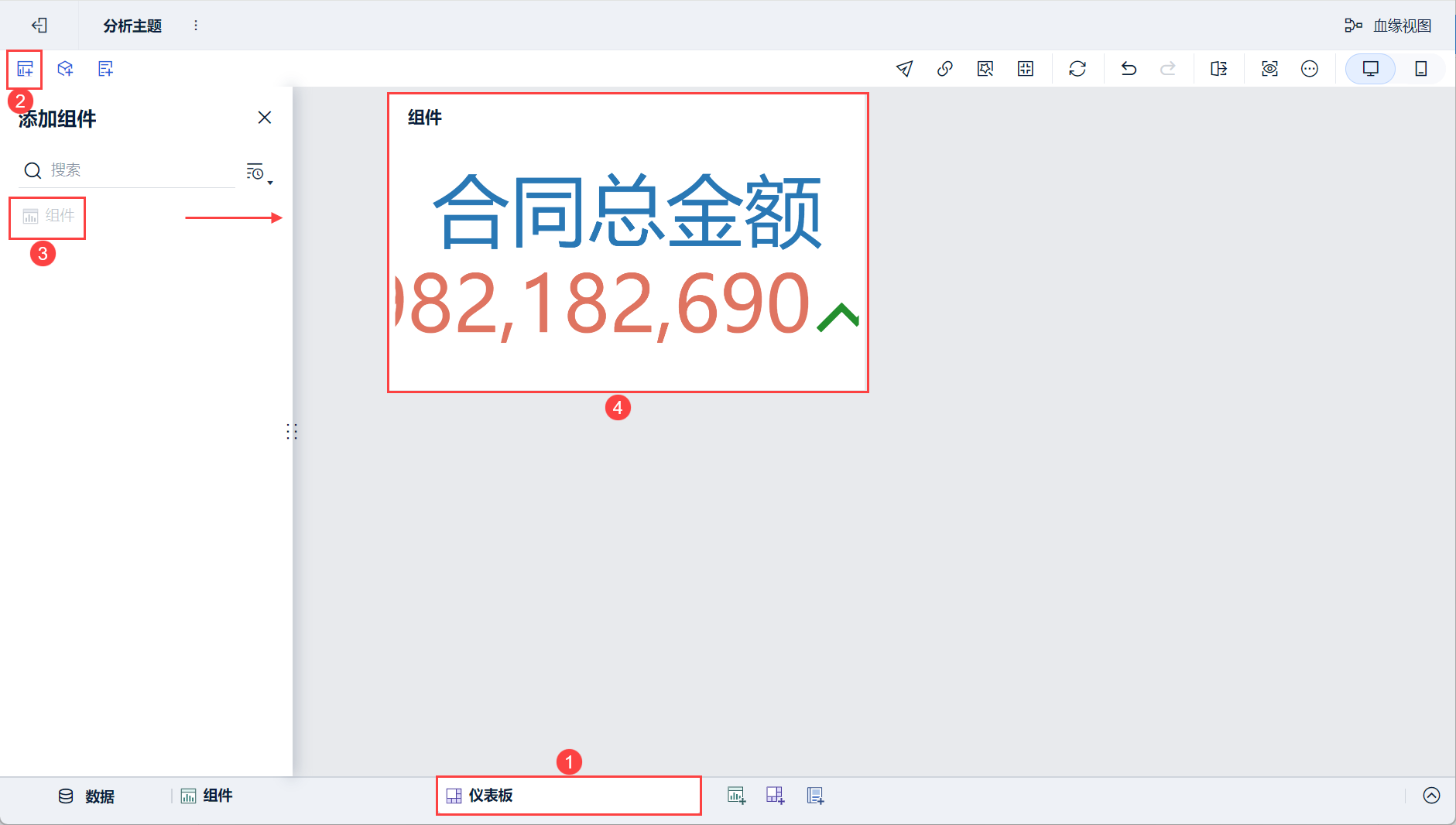

2)进入仪表板编辑界面,将组件拖入至仪表板中,如下图所示:

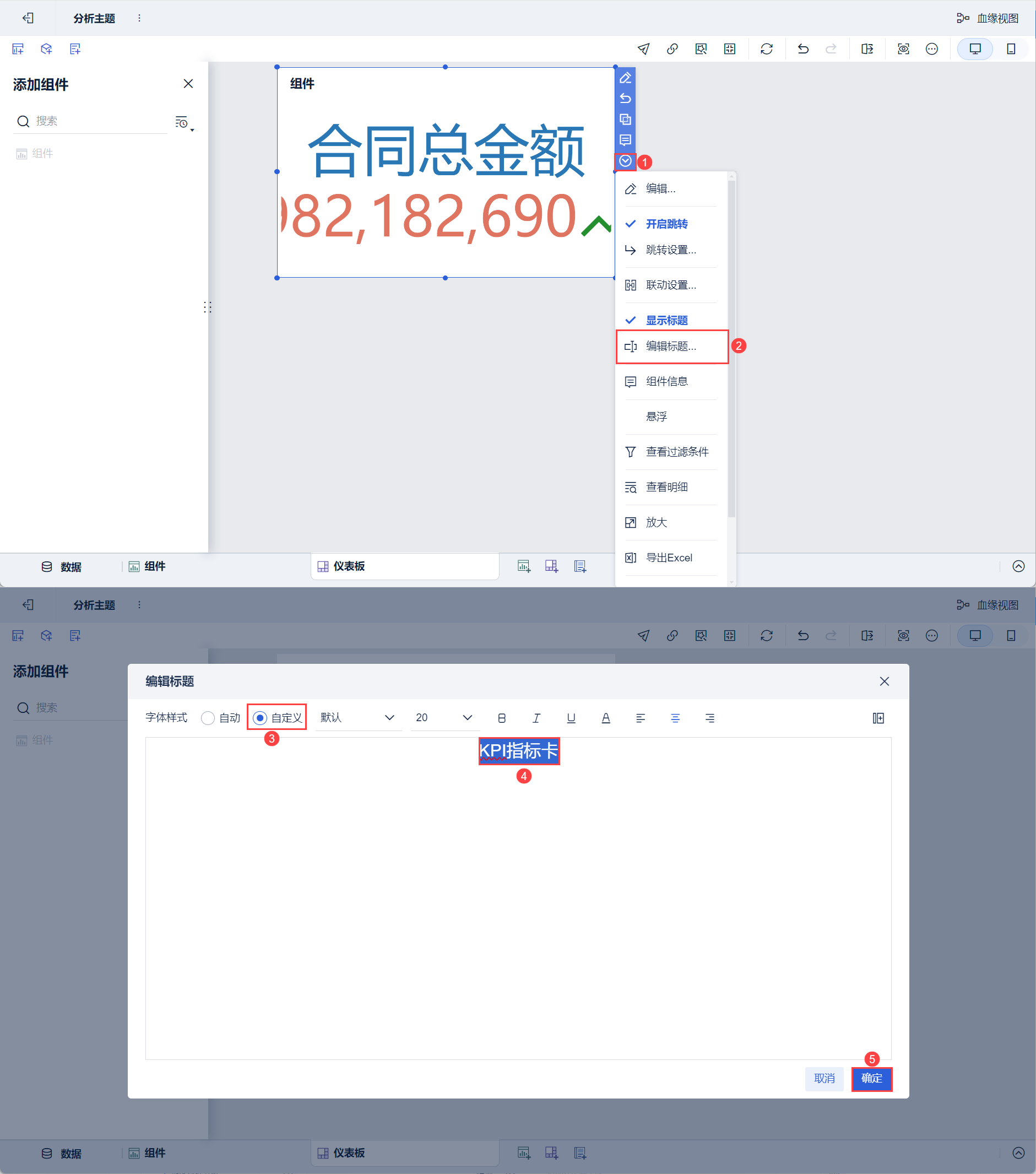

3)下拉选择「编辑标题」,样式选择「自定义」,设置标题为「KPI指标卡」,点击「确定」。如下图所示:

2.5 效果查看

1)PC端

2)移动端

3. 切换字段编辑

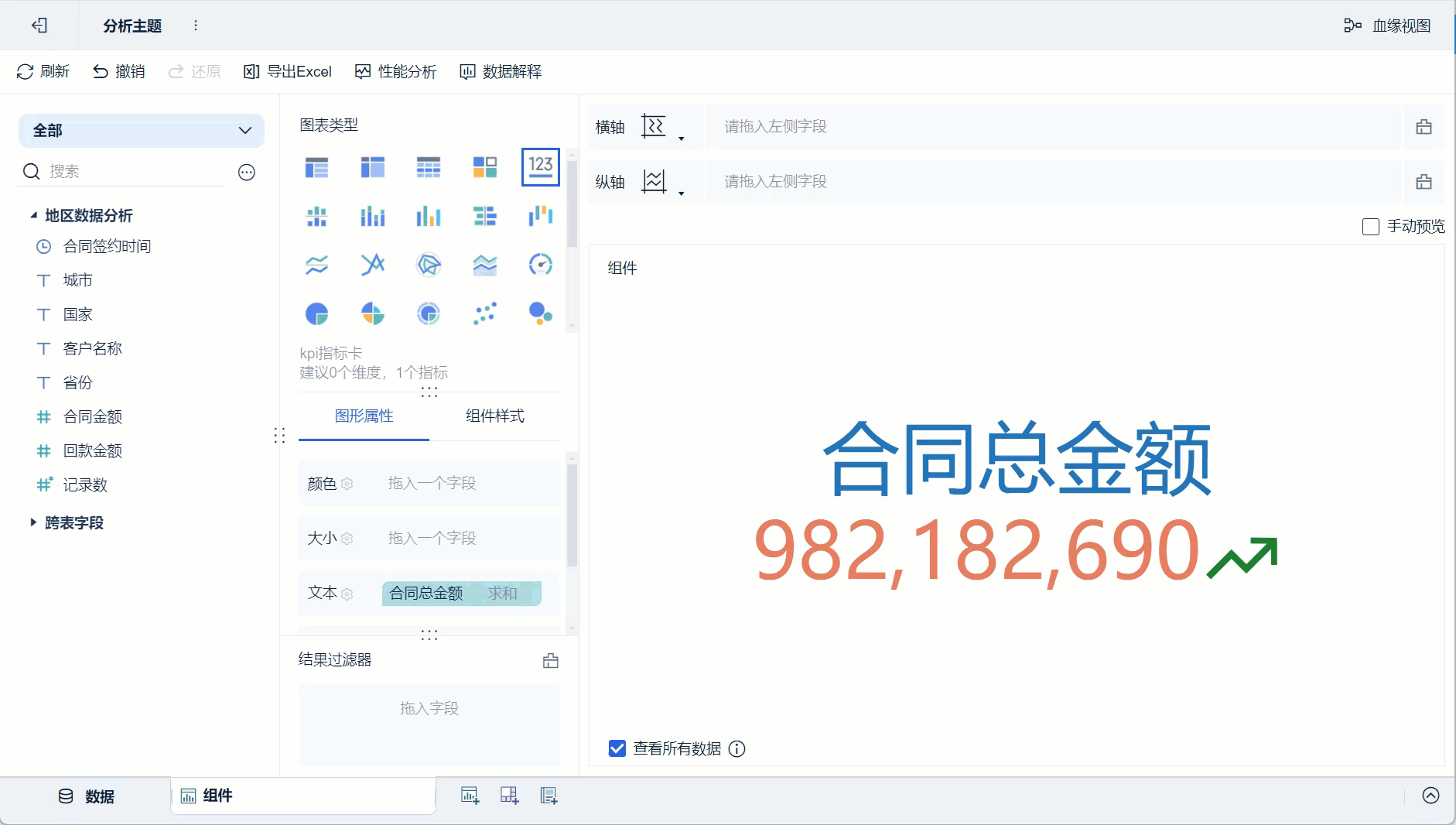

若需要切换指标卡显示字段,则直接拖走原有字段,并拖入需要选择的字段即可,例如需要切换「合同金额」字段为「回款金额」。如下图所示:

注:切换字段后,之前在「文本」处设置的颜色和形状将消失。

4. 展示某个维度下前三分类KPI指标卡编辑

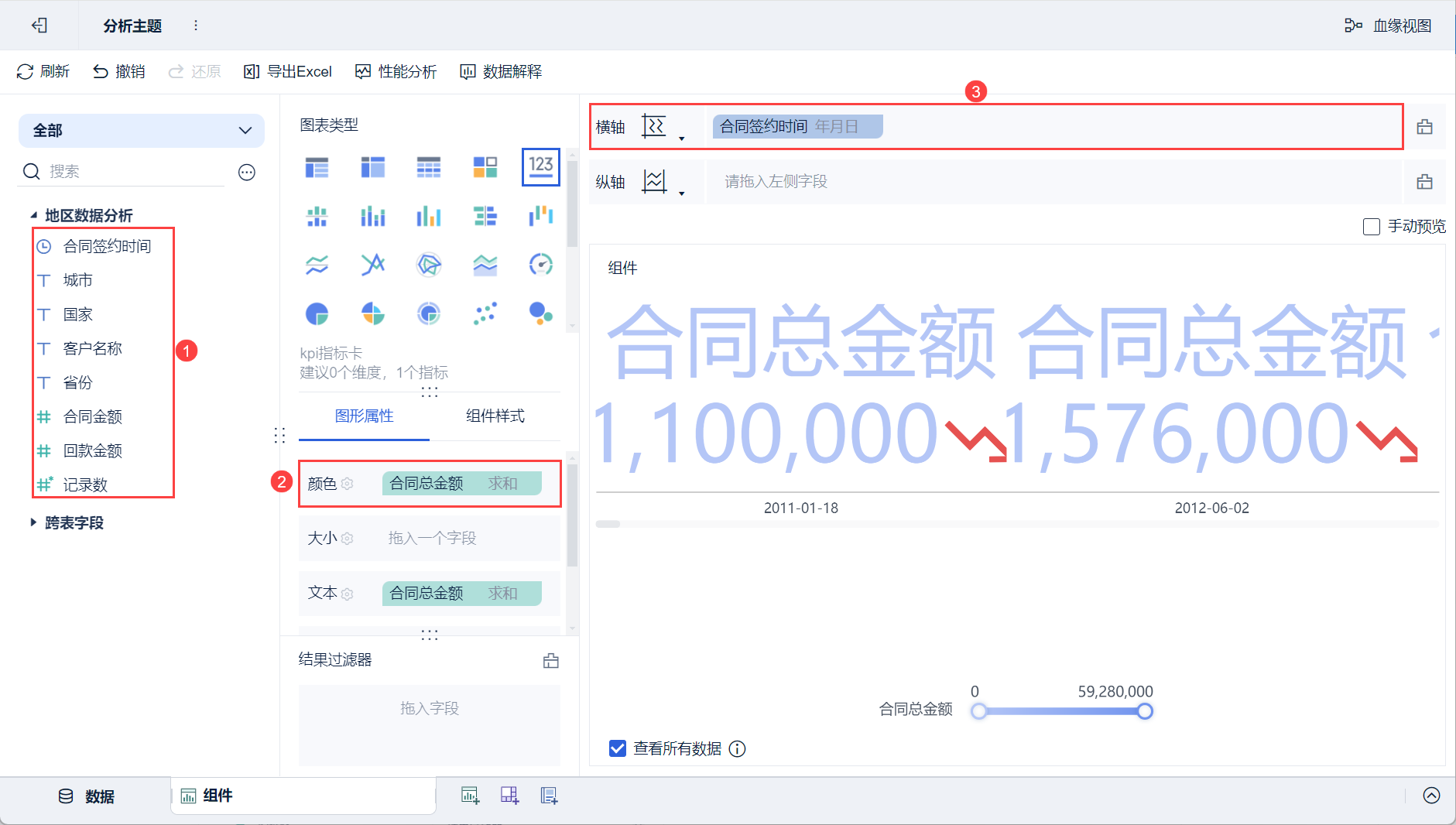

1)在本文示例的基础上,将左侧待分析区域的指标字段「合同金额」拖入到颜色栏中,将「合同签约时间」字段拖入横轴中,如下图所示:

注:颜色栏中拖入字段后,之前在「文本」处设置的颜色将失效。

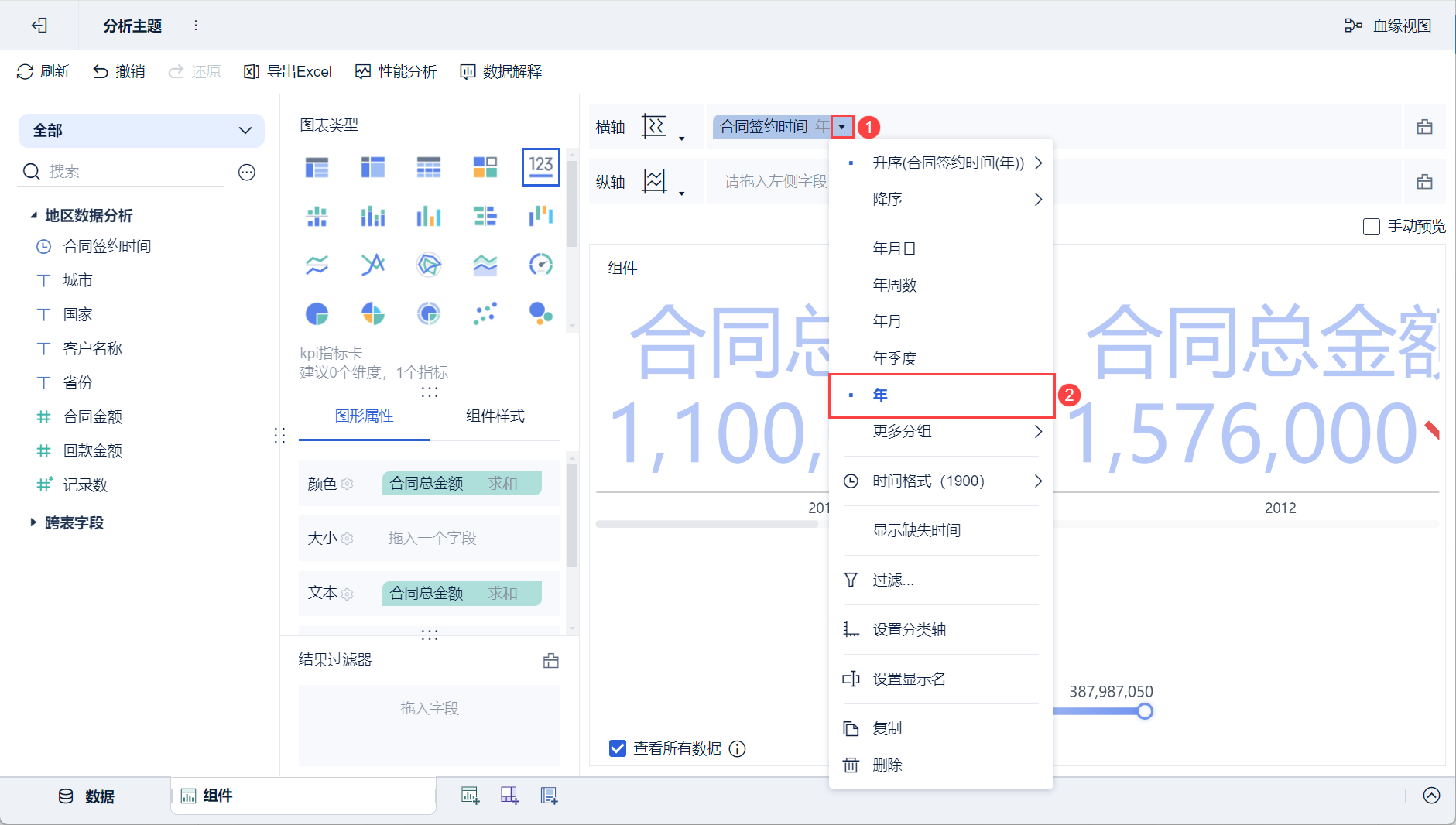

2)点击横轴「合同签约时间」的下拉按钮,选择「年」分组,如下图所示:

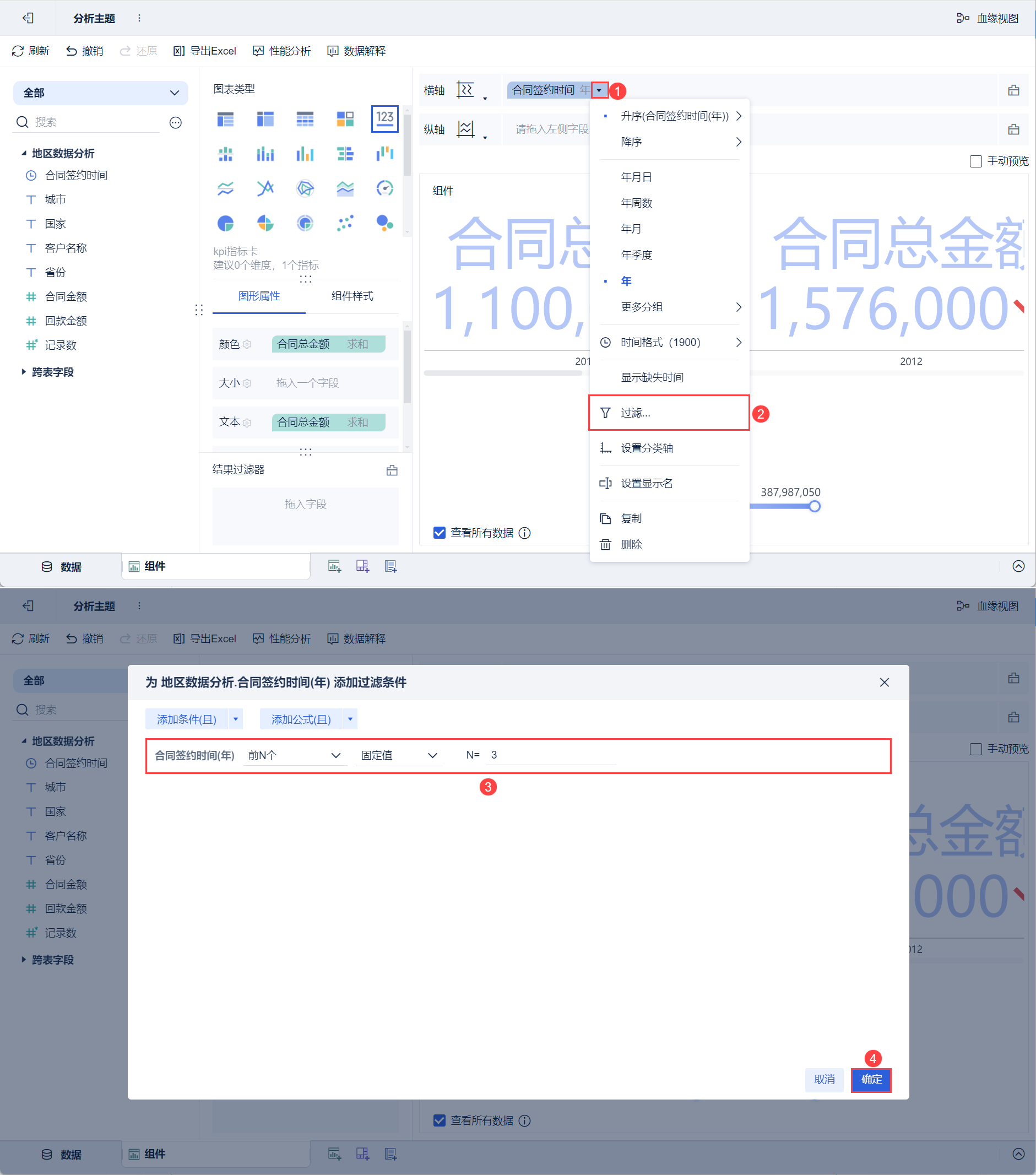

3)再次点击「合同签约时间」的下拉按钮,选择「过滤」,在弹出的设置框中添加过滤条件,只显示前三个年份。如下图所示:

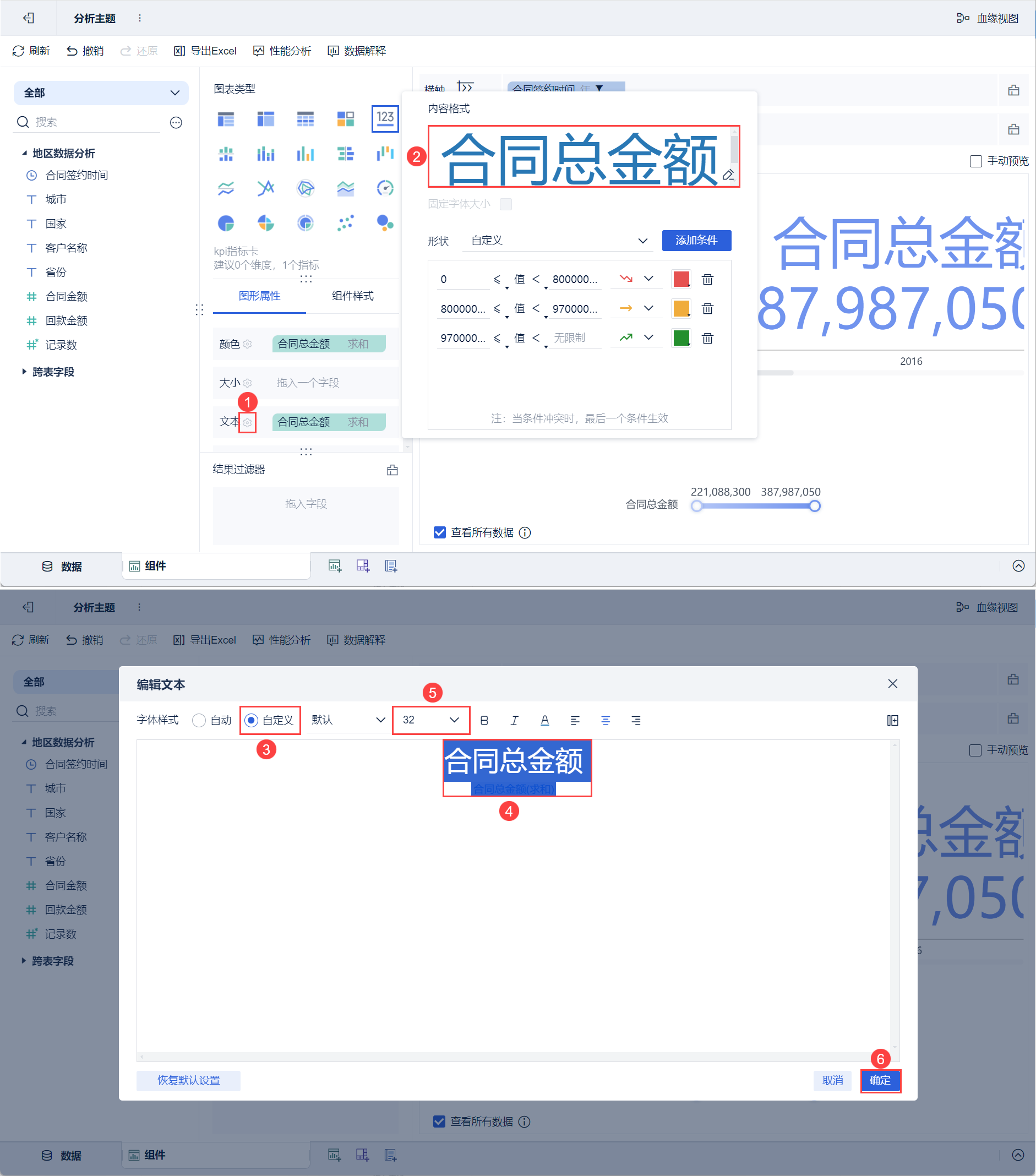

4)点击文本设置按钮,在弹出的设置框中点击「内容格式」编辑框,将文本字体大小调到 32 ,点击「确定」,如下图所示:

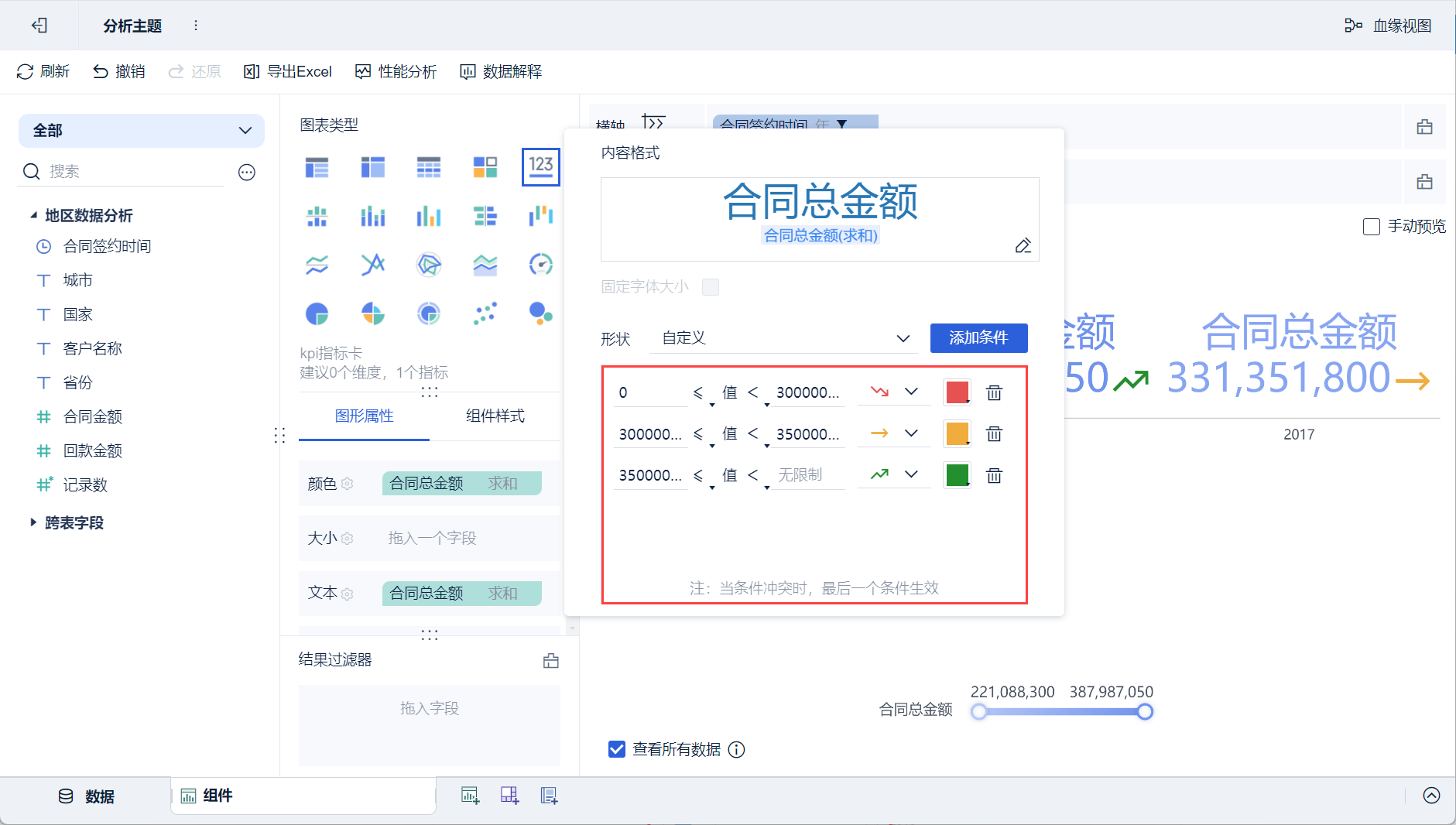

5)「形状」处修改三个区间为0-300000000,300000000-350000000和350000000以上,如下图所示:

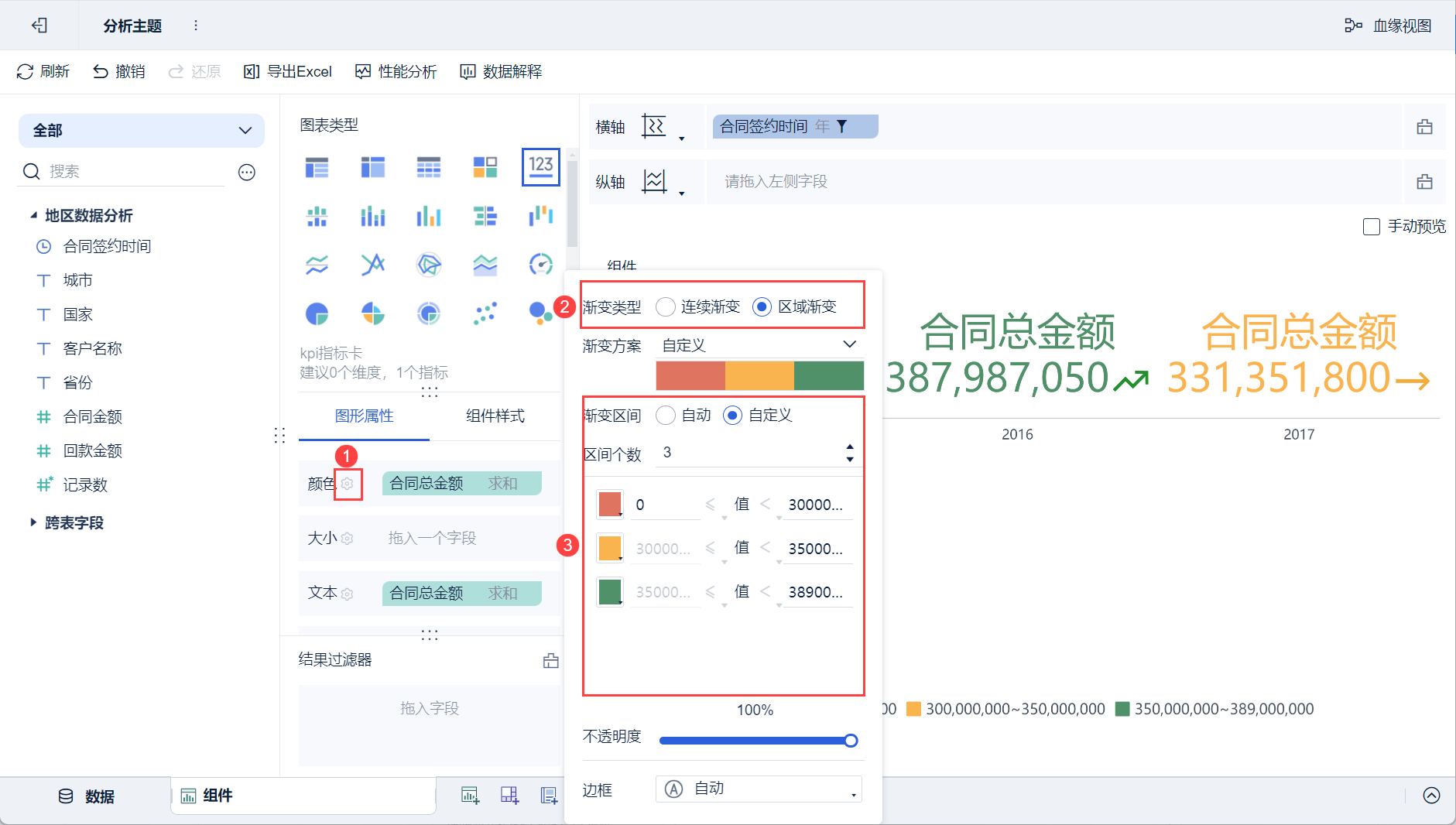

6)点击颜色设置按钮,在弹出的设置框中渐变类型选择「区域渐变」,颜色区间同上设置为3个区间,0-300000000为红色,300000000-350000000为橙色,350000000以上为绿色,如下图所示:

7)点击「组件样式>图例」,取消勾选「显示全部图例」按钮。如下图所示:

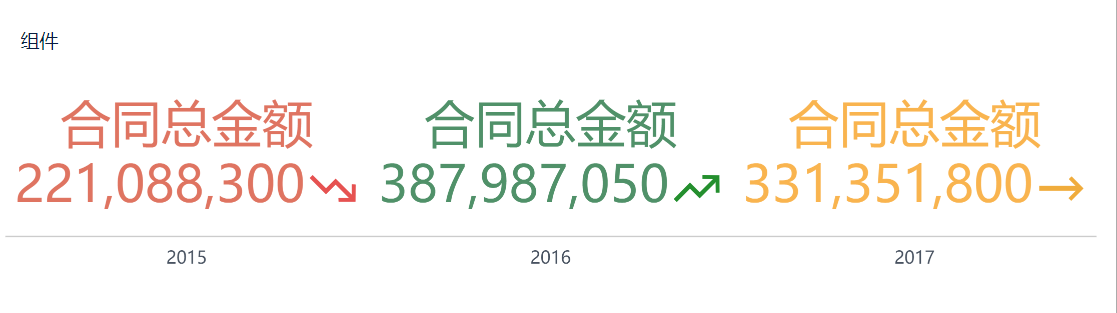

8)最终效果如下图所示:

5. 注意事项编辑

5.1 去重计数与记录数

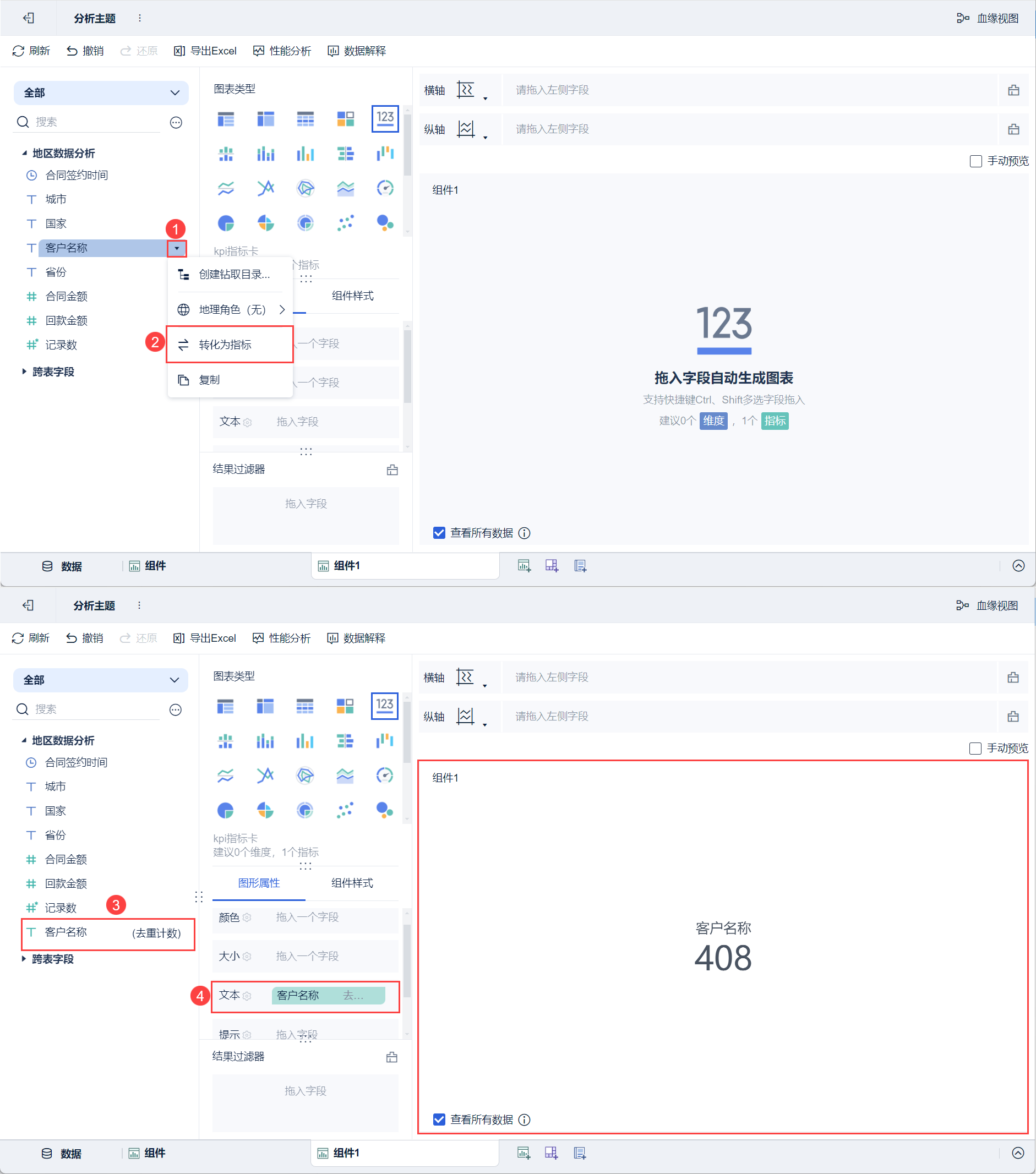

1)例如,想要在 KPI 指标卡中显示有多少客户记录,先点击维度字段「客户名称」的下拉按钮,选择「转化为指标」,再制作 KPI 指标卡,此时显示的是去重计数的结果,如下图所示:

2)如果想要展示所有的客户名称有多少条数据,将「记录数」直接拖入文本栏即可,再重命名文本栏的字段名称为「客户名称」即可,如下图所示:

5.2 指标卡内容显示不全

进入仪表板编辑或者预览界面,KPI指标卡内容显示不全,如下图所示:

可以通过三种方式解决问题:调整组件自适应显示、调大组件显示界面、调小文本字体字号

5.2.1 调整自适应显示为整体适应

在「组件样式>自适应显示」中,设置为「整体适应」,文本内容即会随着组件在仪表板中大小,自动调整。如下图所示:

5.2.2 调大组件显示界面

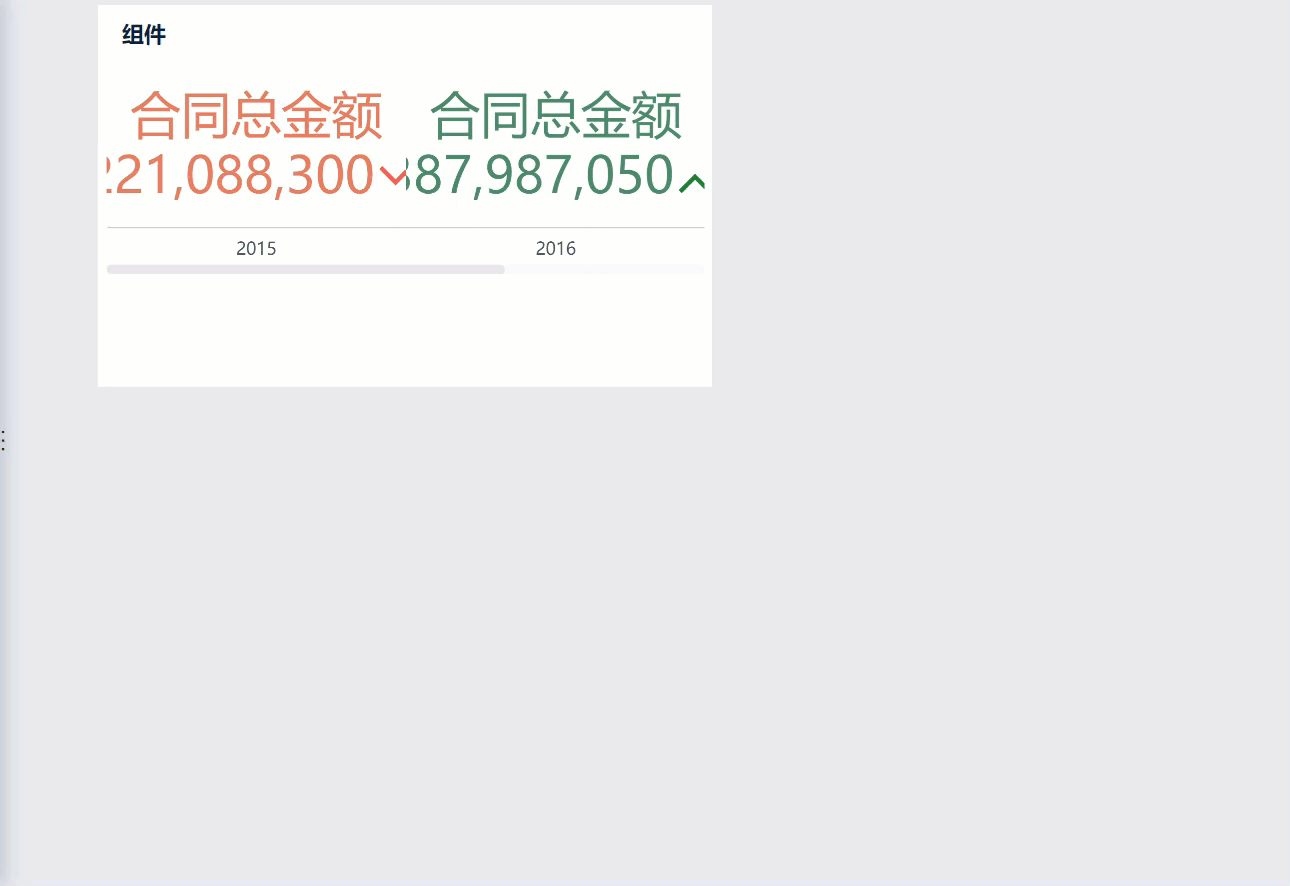

在仪表板预览界面选中指标卡组件,向外侧拖动组件边框,拉大组件显示界面,调整到合适大小。如下图所示:

5.2.3 调小文本字体字号

参考本文 2.3.1 节内容,调小文本字体字号。
