1.1 版本

1.2 应用场景

桑基图是一种用于可视化数据流动的图表。它通过图中延伸的分支宽度来对应数据流量的大小。桑基图中，线条的走向代表数据流的走向，线条宽度的变化可以直观地展示数据的变化情况。

桑基图非常适合用于能源、材料成分、金融、网站用户流量等数据的可视化分析，可以清晰地展示不同节点之间的流向和流量大小

例如，有一家做海鲜批发生意的供应商，给全国各地的门店根据订单要求发货。商家想要预测未来哪些海鲜需要多补充库存，但不知道订单的情况，到底哪些海鲜的订单较多，都卖到了哪里。

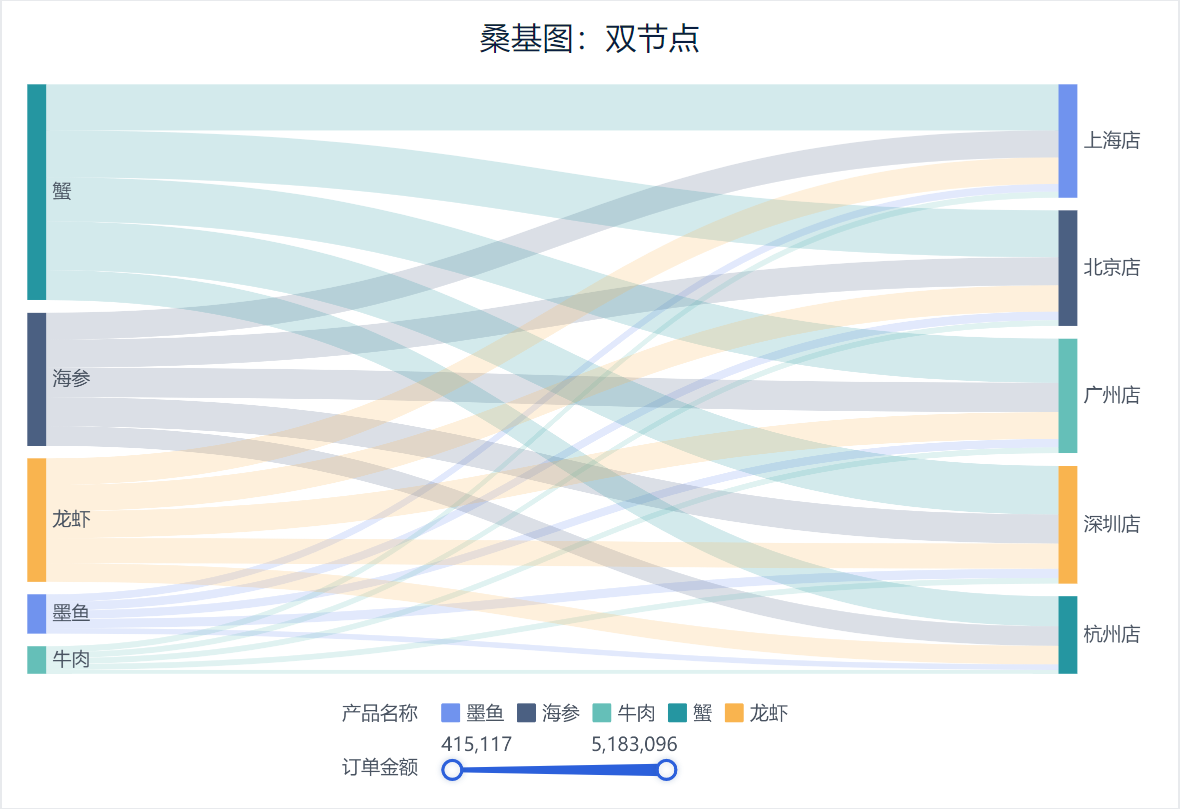

现在想分析一下销售最好的5款海鲜是哪几个，都是在哪些门店卖出去的。我们通过桑基图，能看到每个产品，流向的门店，线的粗细，代表流向的多少。如下图所示：

1.3 基本要求

1.4 图表特点

1）优点

• 直观性：桑基图通过箭头或条形的宽度直观地展示了数据流量的大小，易于理解

• 能量守恒：桑基图的设计遵守能量守恒原理，即所有流入的总量等于所有流出的总量，有助于展示数据的平衡状态

2）缺点

• 复杂性：对于数据流动路径复杂或节点过多的桑基图，可能会导致图表难以解读和理解

• 细节限制：桑基图在展示非常详细的数据流动时可能不够有效，特别是当数据点之间的流量差异较小时

1.5 Demo查看

用户可点击 桑基图DEMO 进入预览，学习并使用在线工程上手操作。

2.1 准备数据

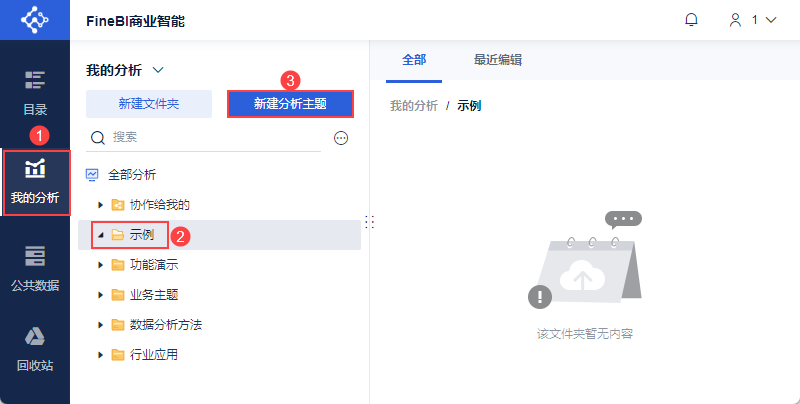

1）用户登录 FineBI 系统，点击「我的分析」，选中某个文件夹，点击「新建分析主题」，如下图所示：

2）点击「本地Excel文件>上传数据」，上传表数据。如下图所示：

示例数据：订单销售明细表.xlsx

3）上传后，点击「确定」按钮。如下图所示：

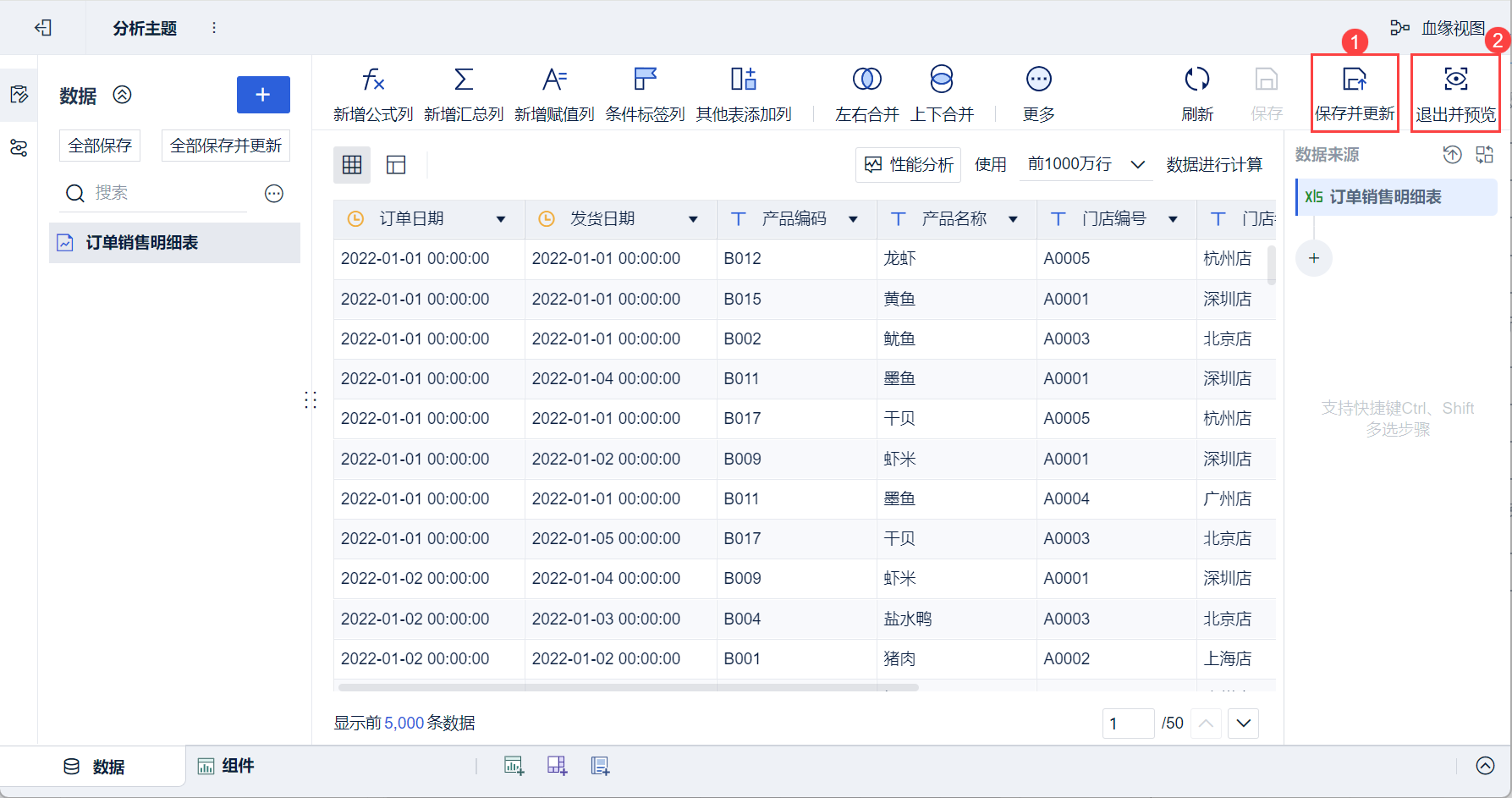

4）点击「保存并更新」、「退出并预览」，数据准备成功，如下图所示：

2.2 创建组件

1）点击左下角「组件」按钮。

2）图表类型下选择「桑基图」

3）将左侧待分析区域的「产品名称」拖入「图形属性」下的起点栏，「门店名称」字段拖入到终点栏，「订单金额」字段拖入到大小栏，如下图所示：

注：数据表中的 0 值或负值会过滤不绘制。

４）点击起点栏「产品名称」的下拉按钮，选择「过滤」，在弹出的设置框中添加过滤条件，筛选出订单金额最大的５个产品，如下图所示：

2.3 美化组件

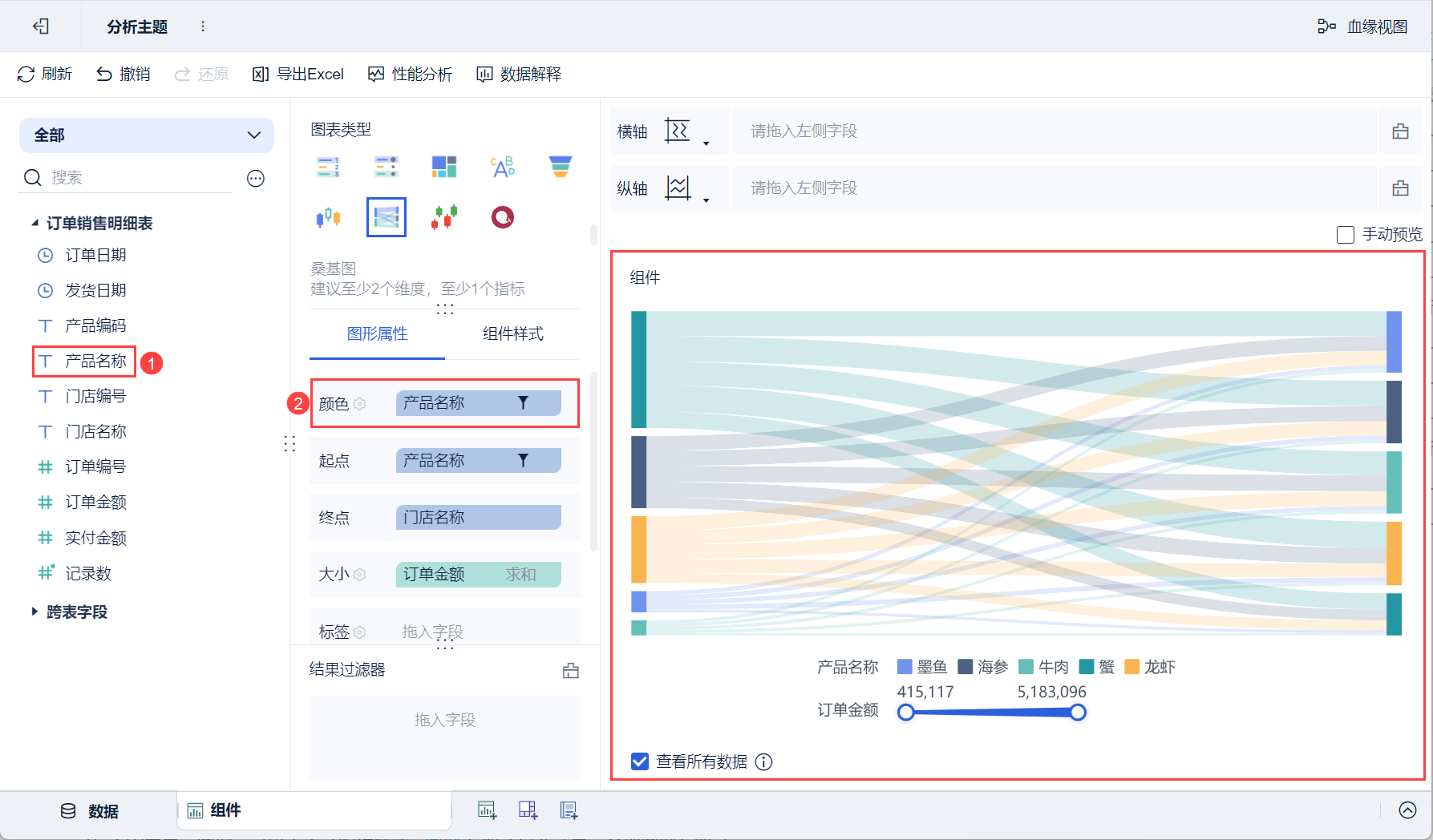

1）用不同颜色区分不同的产品流向。将左侧待分析区域的「产品名称」字段拖入到「图形属性」下的颜色栏，如下图所示：

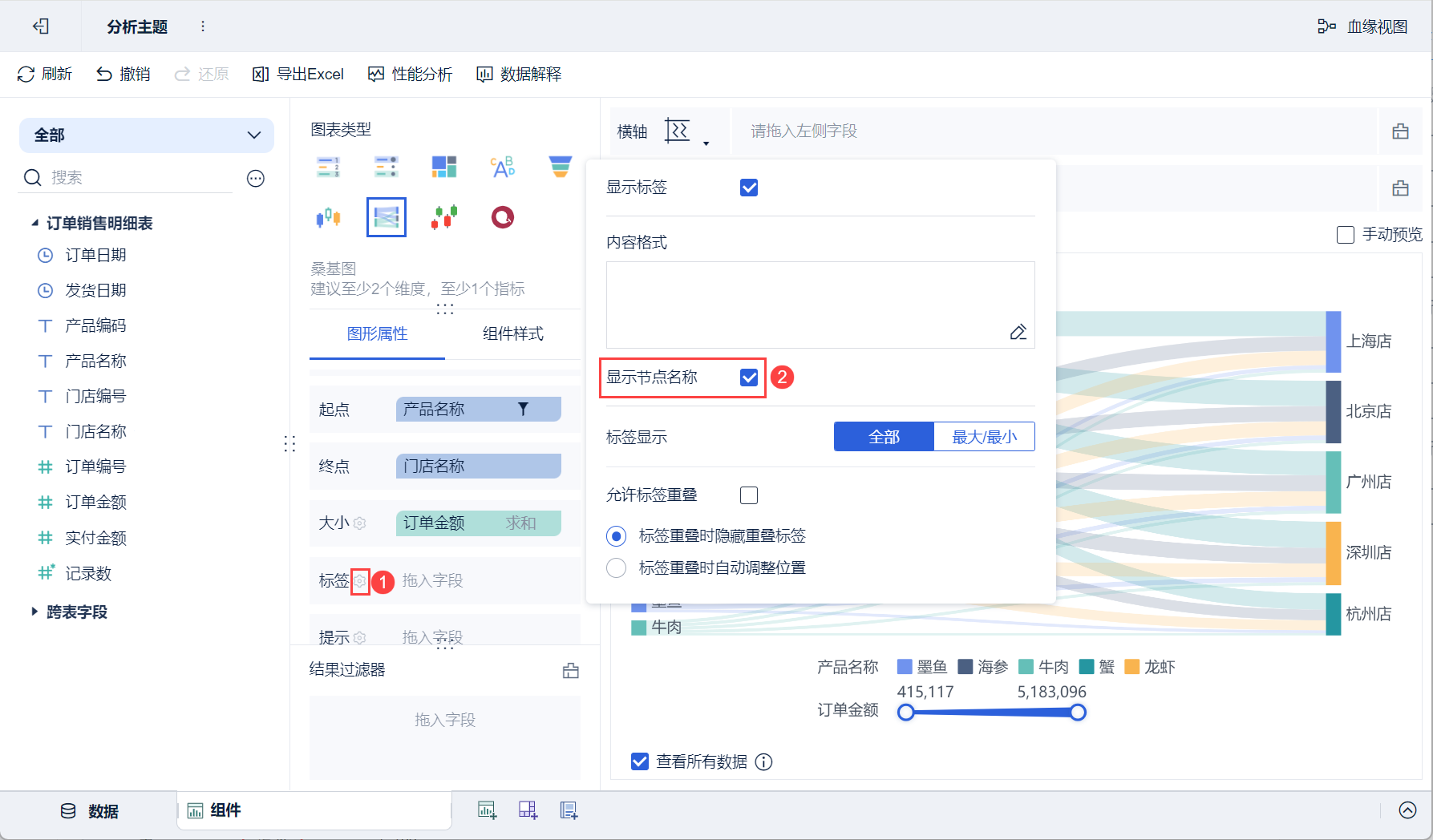

2）添加起点终点的图形标签。点击「图形属性」下的标签设置按钮，在弹出的设置框中勾选「显示节点名称」，如下图所示：

更多颜色、标签、提示、细粒度等设置，详情参见：图形属性

更多图例、网格线、背景、自适应显示等设置，详情参见：图表组件样式

2.4 创建仪表板

1）点击分析主题编辑界面下方添加仪表板。

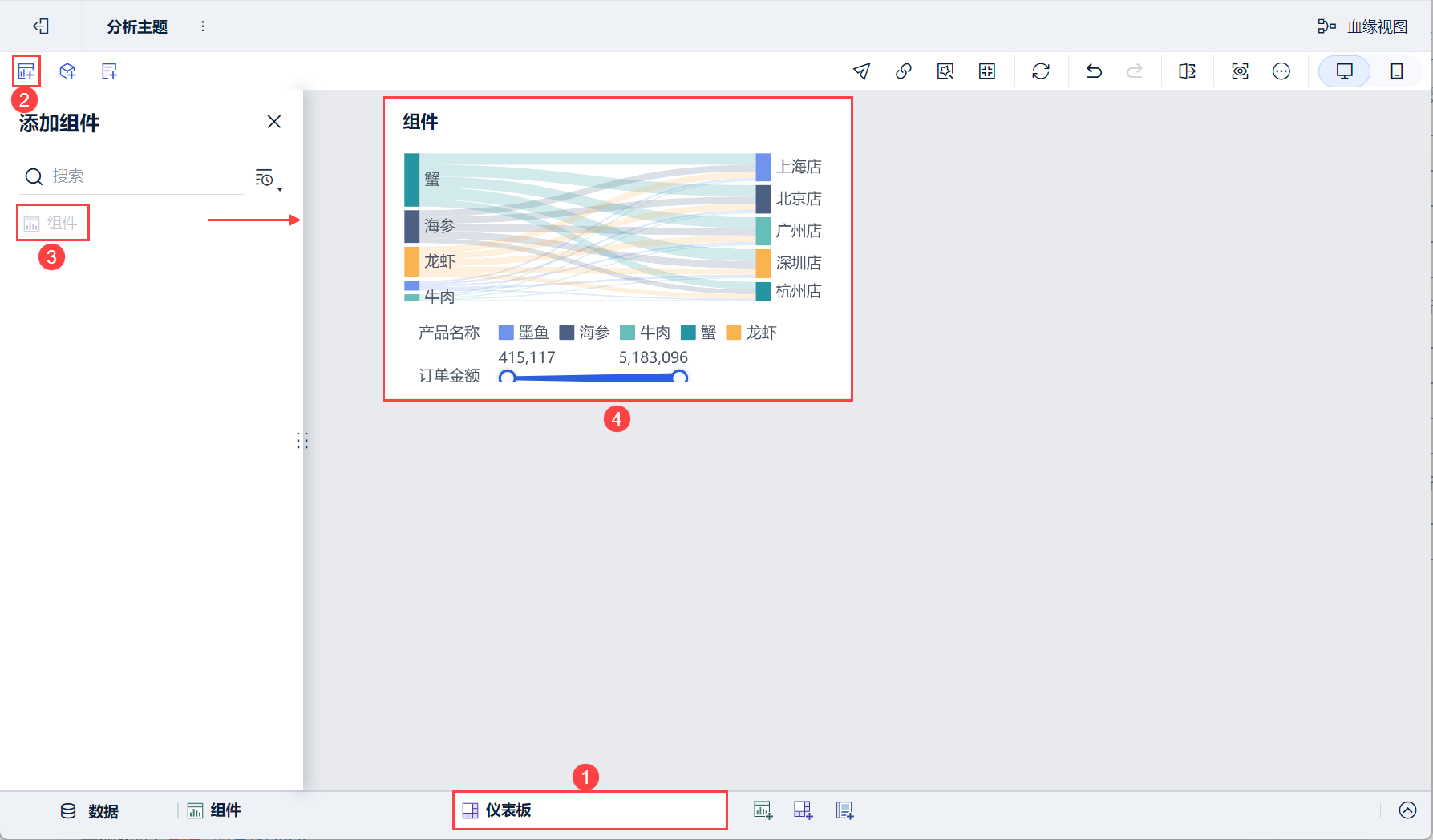

2）进入仪表板编辑界面，将组件拖入至仪表板中，如下图所示：

3）下拉选择「编辑标题」，样式选择「自定义」，设置标题为「桑基图：双节点」，点击「确定」。如下图所示：

2.5 效果查看

1）PC端

2）移动端

3.1 准备数据

参考本文2.1，此处不再赘述。

示例数据：桑基图.xlsx

• source：表示数据流出的起点

• target：表示数据流向的终点

• 人数：衡量流量的大小

例如，使用此excel表制作桑基图，流向应该为「性别>使用的手机品牌>年龄」，手机品牌既是终点也是起点。

3.2 制作组件

1）点击左下角「组件」按钮。

2）图表类型下选择「桑基图」

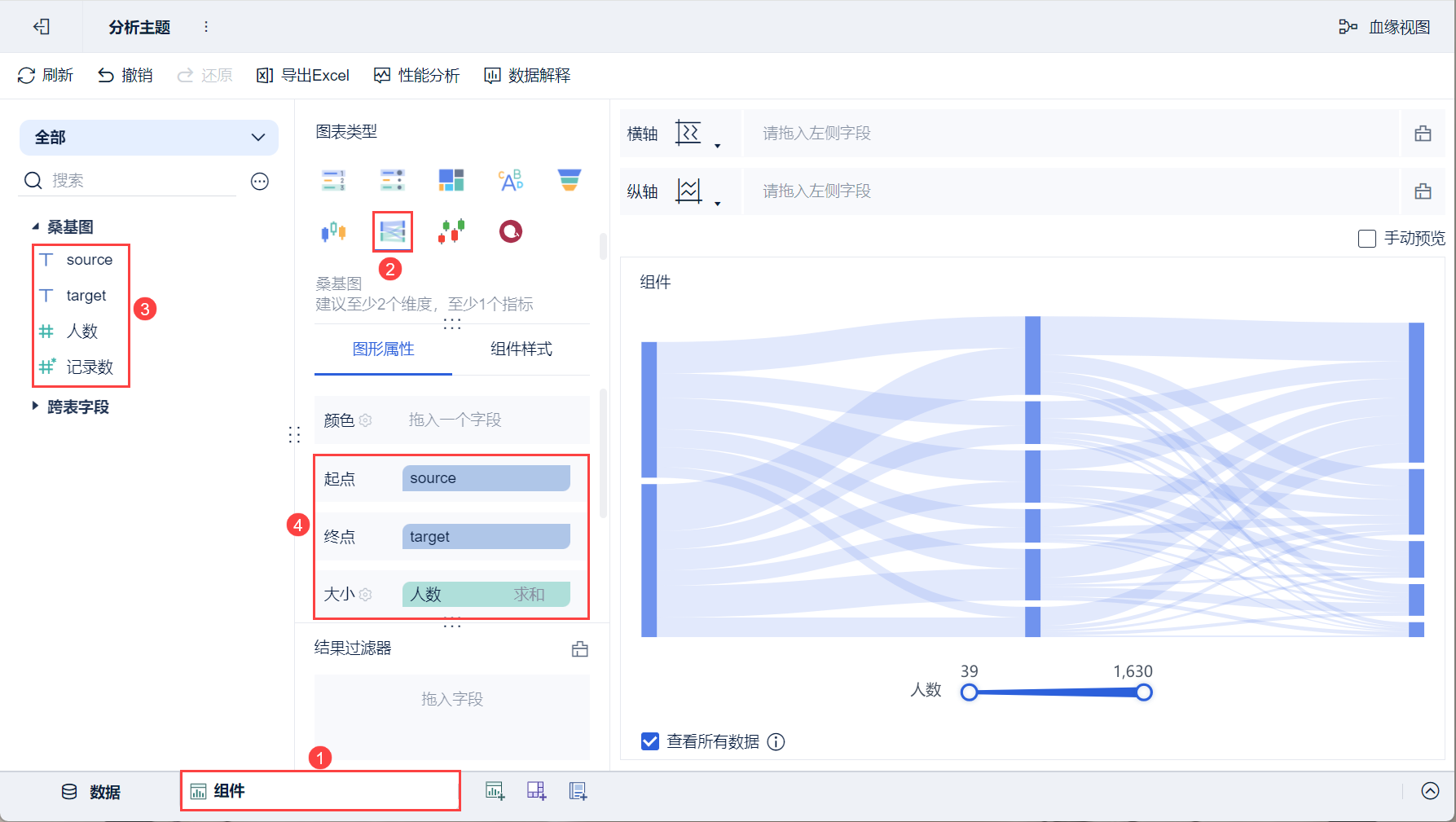

3）将左侧待分析区域的「source」拖入「图形属性」下的起点栏，「target」字段拖入到终点栏，「人数」字段拖入到大小栏，如下图所示：

3.3 美化组件

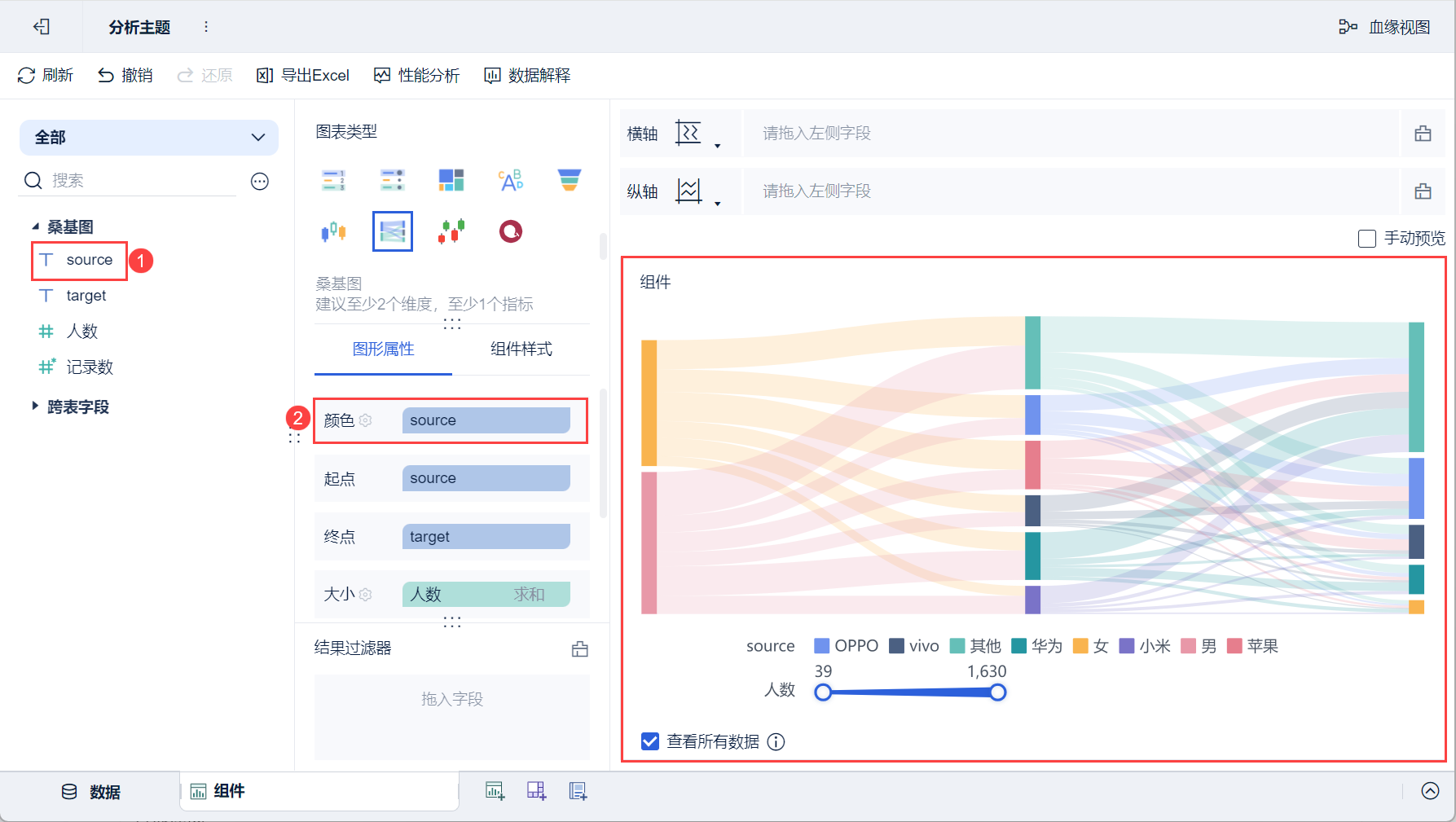

1）用不同颜色区分不同的产品流向。将左侧待分析区域的「source」字段拖入到「图形属性」下的颜色栏，如下图所示：

2）添加起点终点的图形标签。点击「图形属性」下的标签设置按钮，在弹出的设置框中勾选「显示节点名称」，如下图所示：

3.4 创建仪表板

参考2.4，不同之处在于设置标题为「桑基图：三节点」。

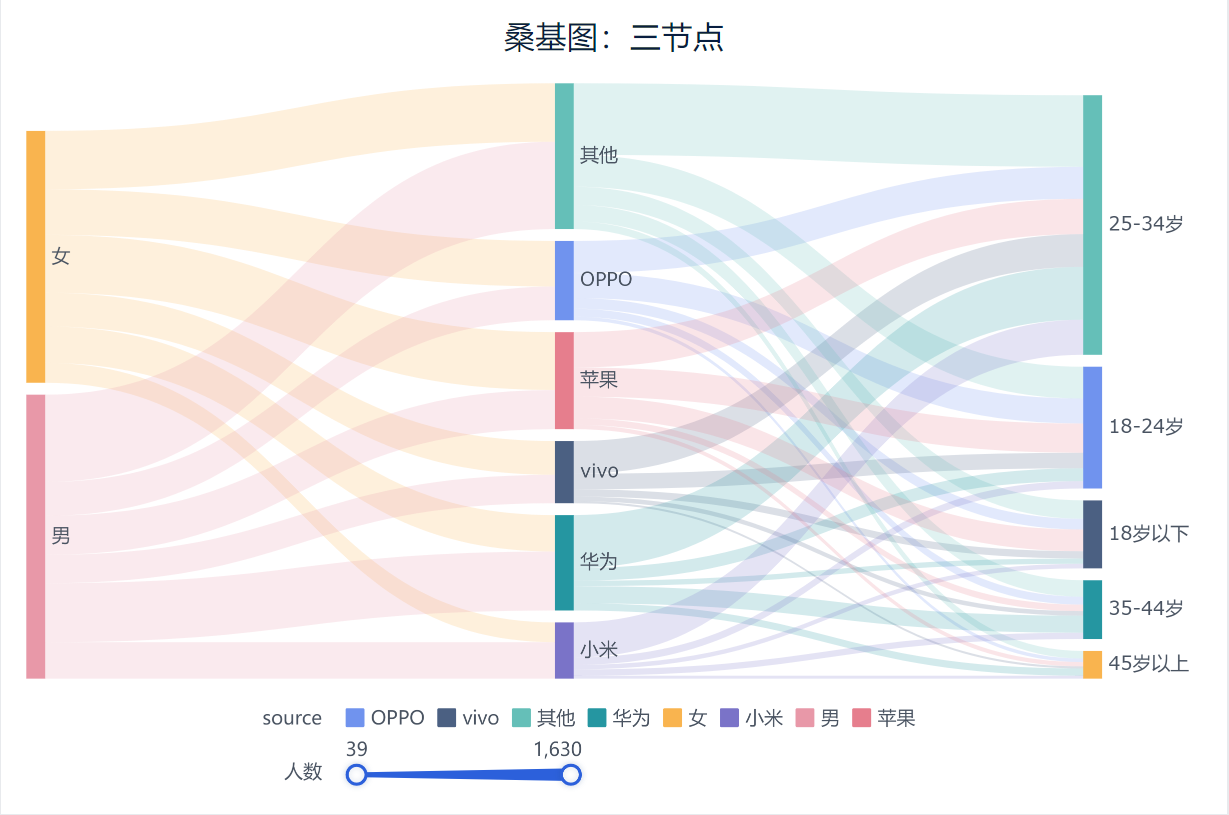

3.5 效果查看

1）PC端

2）移动端
