1.1 版本

1.1 应用场景

矩形树图（Treemap），也称为嵌套矩形图，是一种用于展示层次结构数据的可视化方法。它通过递归地将一个矩形分割成更小的矩形，每个小矩形的面积或颜色深浅来表示数据的大小或密度。

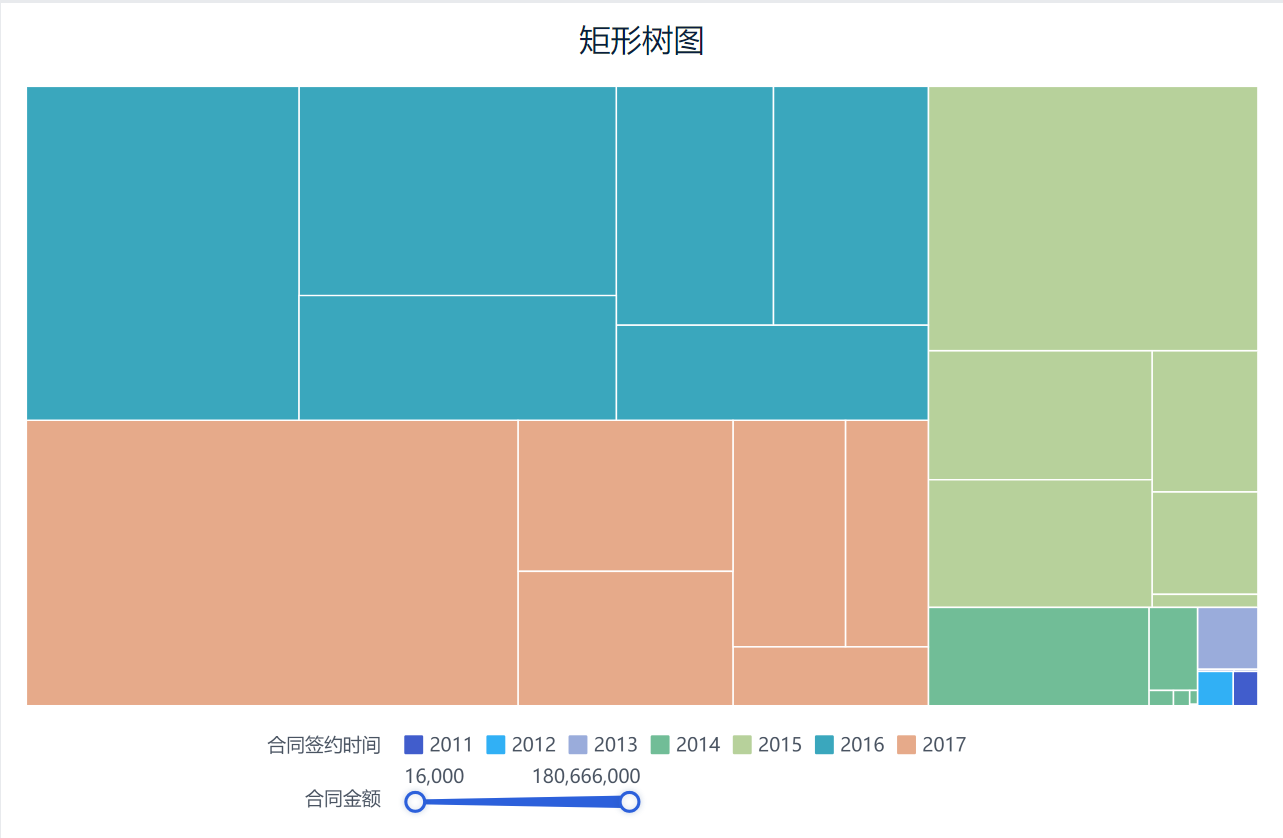

例如，用矩形树图展示合同金额的情况，同一种颜色表示一个年份，同一种颜色的每一个方块代表一类产品，某年某产品的合同金额的大小可以通过矩形块的大小直观展示，如下图所示：

1.3 基本要求

矩形树图的基本要求：

1.4 图表特点

1）优点

• 显示层次结构：矩形树图非常适合展示具有嵌套或层次结构的数据，如组织结构、目录树等

• 面积编码：每个子项的矩形大小与其数据值成比例，可以直观地比较不同项之间的相对大小

2）缺点

• 复杂性：对于层次过多或分支过细的数据，矩形树图可能会变得复杂且难以解读


• 不适合所有数据：对于非层次化数据或需要展示精确数值的数据集，矩形树图可能不是最佳选择

2.1 准备数据

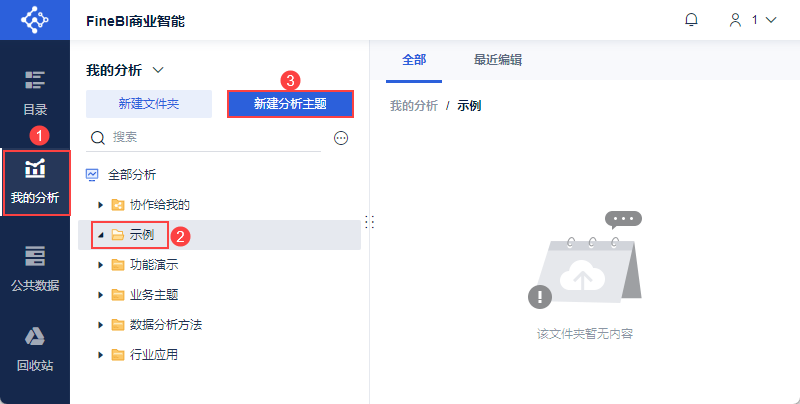

1）用户登录 FineBI 系统，点击「我的分析」，选中某个文件夹，点击「新建分析主题」，如下图所示：

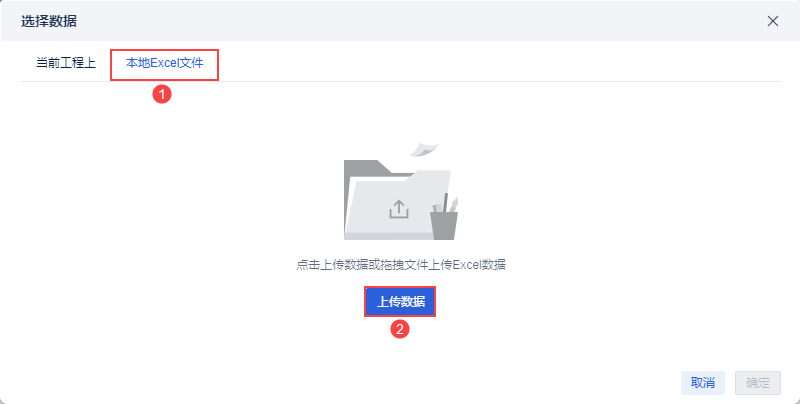

2）点击「本地Excel文件>上传数据」，上传表数据。如下图所示：

示例数据：KPI指标项.xlsx

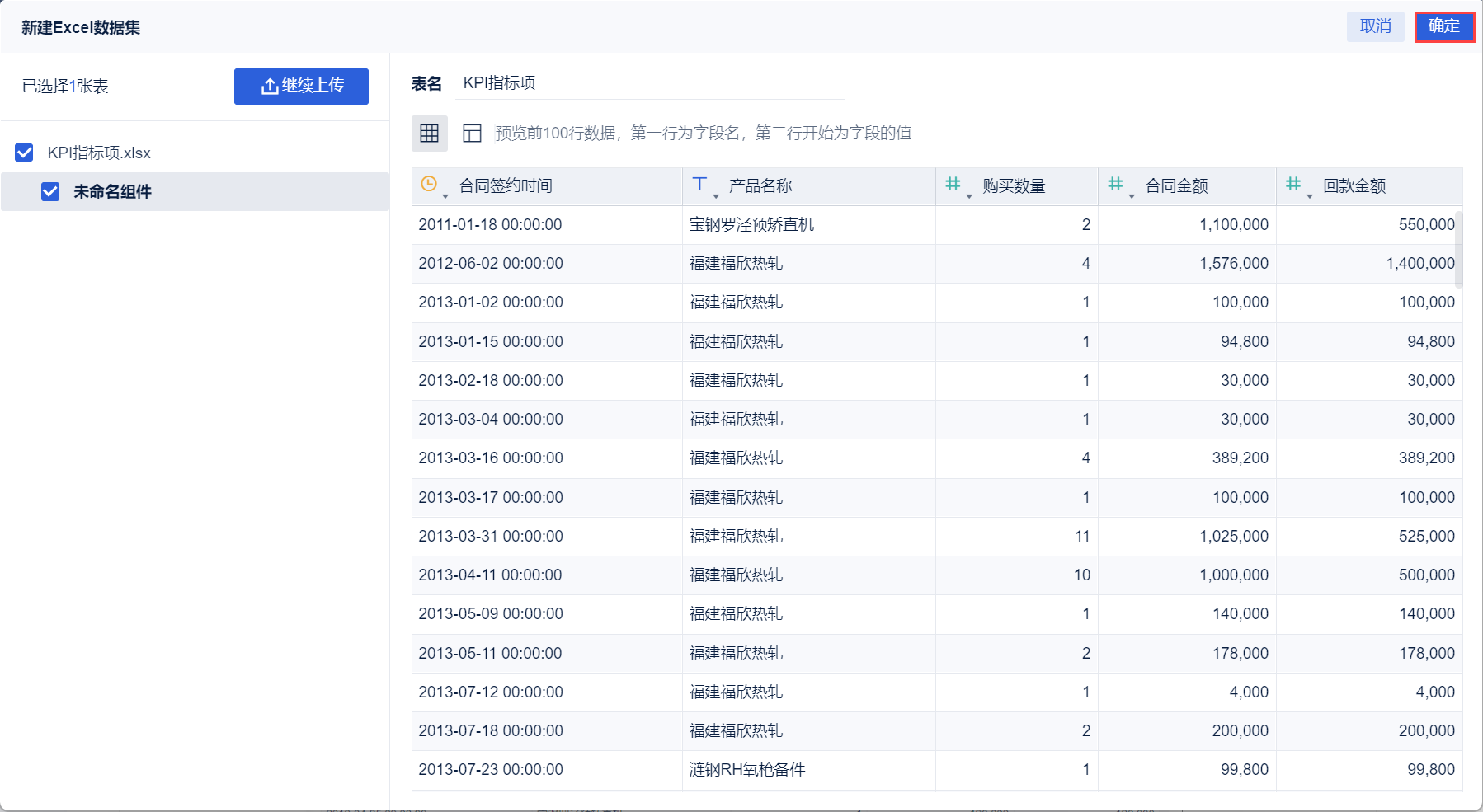

3）上传后，点击「确定」按钮。如下图所示：

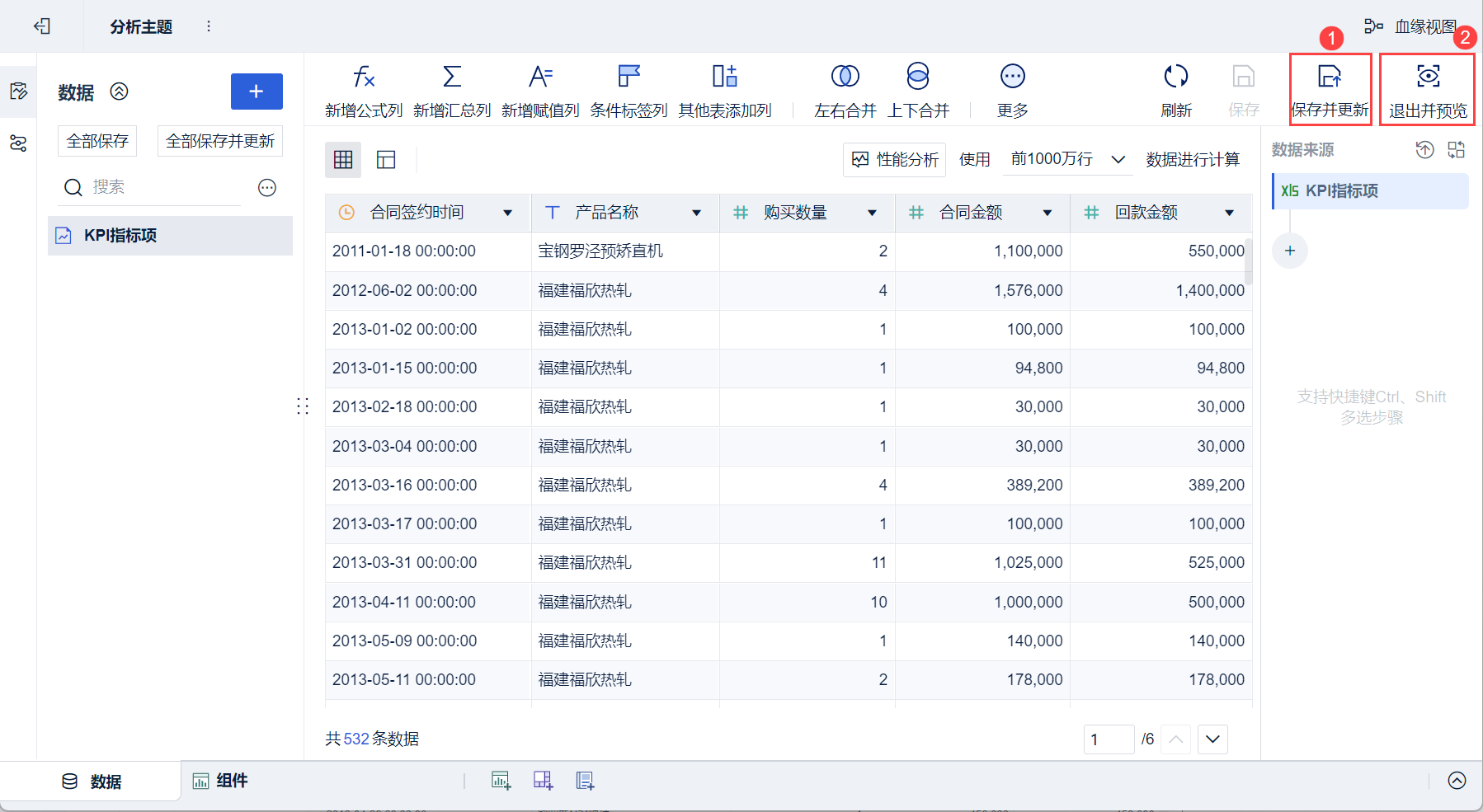

4）点击「保存并更新」、「退出并预览」，数据准备成功，如下图所示：

2.2 创建组件

1）点击左下角「组件」按钮。

2）图表类型下选择「矩形树图」。

3）将左侧待分析区域的「合同签约时间」拖入「图形属性」下的颜色栏，「合同金额」拖入大小栏，「产品名称」拖入细粒度栏，如下图所示：

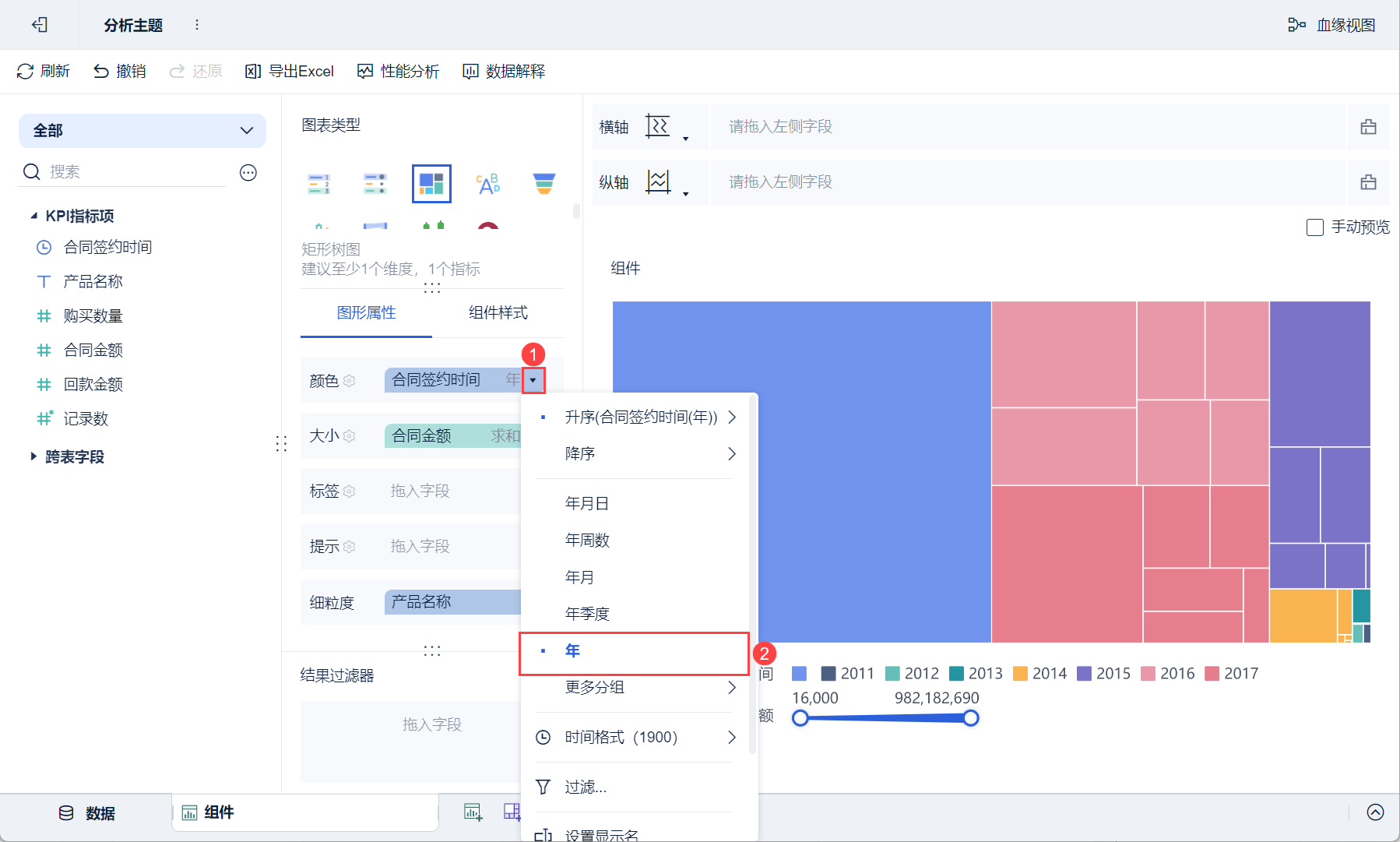

4）点击颜色栏「合同签约时间」的下拉按钮，设置其为「年」分组，如下图所示：

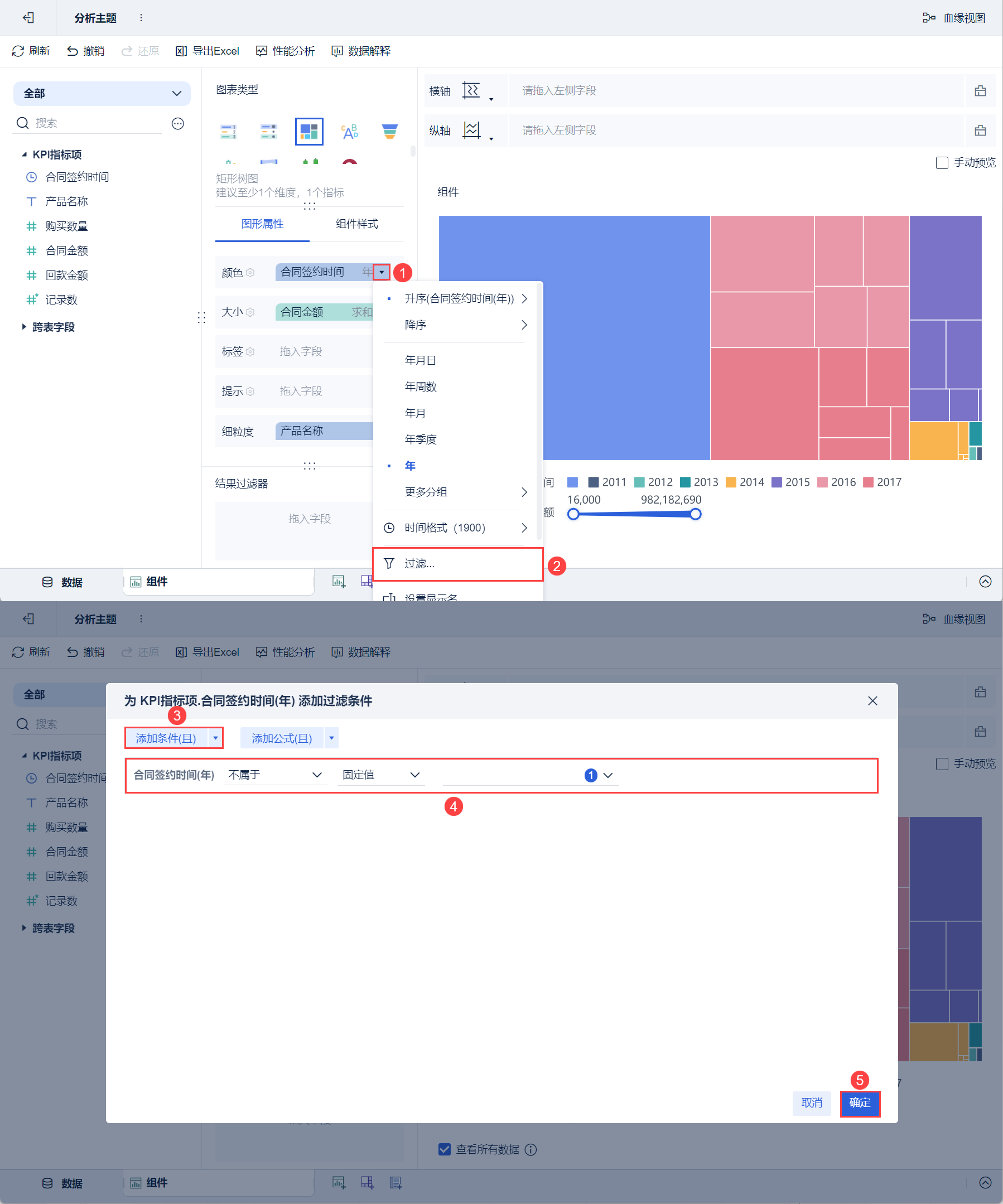

5）再次点击颜色栏「合同签约时间」的下拉按钮，选择「过滤」，在弹出的设置框中添加过滤条件，过滤出不为空的合同签约时间（年），如下图所示：

注：此处矩形树图的排列逻辑为：从左上到右下，依次表示数值从大到小。在没有大小比较时，排列顺序为总是选择矩形块长宽比接近于1的方式排布，排序方式默认，不支持更改。

2.3 美化组件

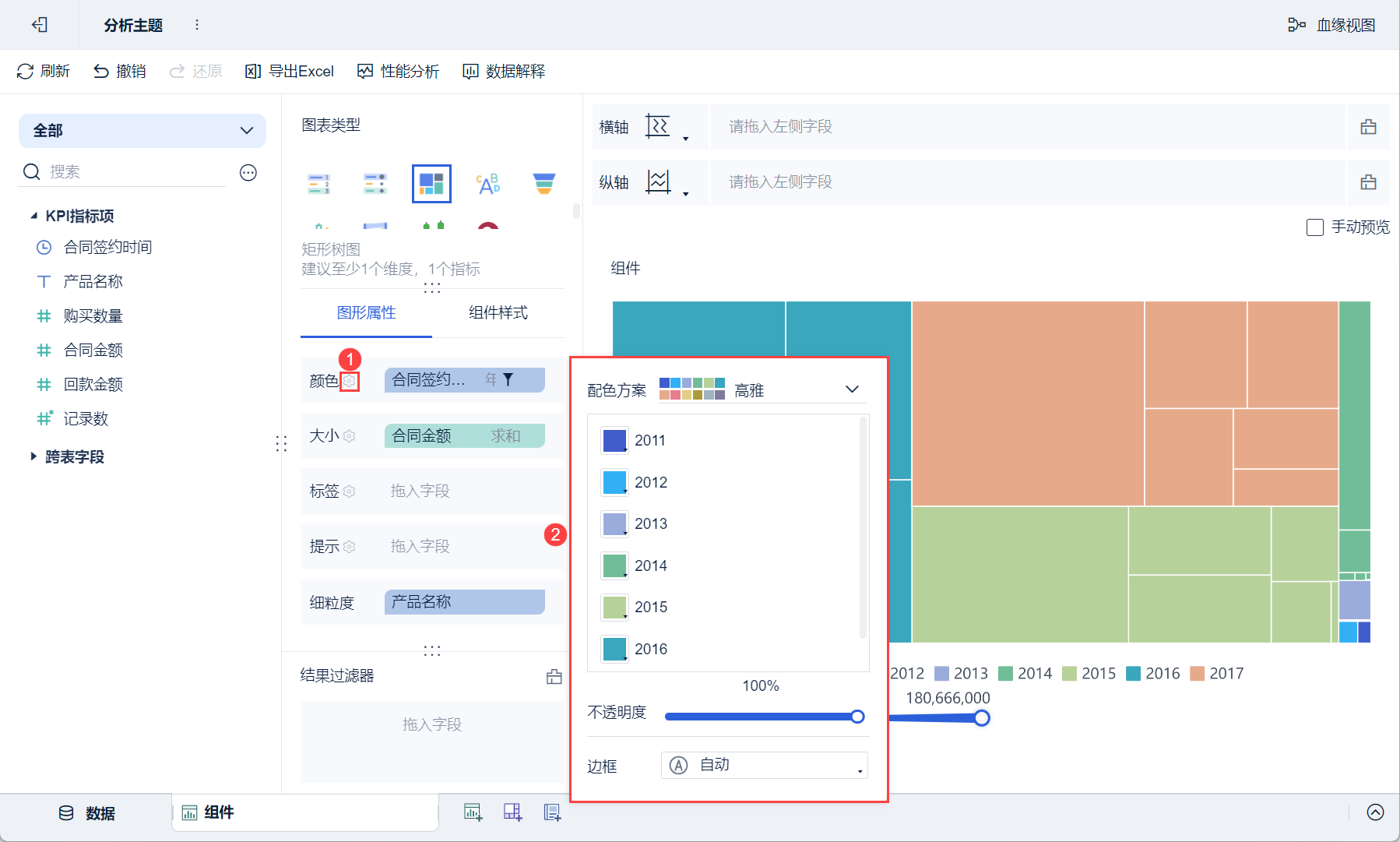

点击「图形属性」下的颜色设置按钮，在弹出的设置框中选择配色方案为「高雅」，如下图所示：

更多颜色、标签、提示、细粒度等设置，详情参见：图形属性

更多图例、网格线、背景、自适应显示等设置，详情参见：图表组件样式

2.4 创建仪表板

1）点击分析主题编辑界面下方添加仪表板。

2）进入仪表板编辑界面，将组件拖入至仪表板中，如下图所示：

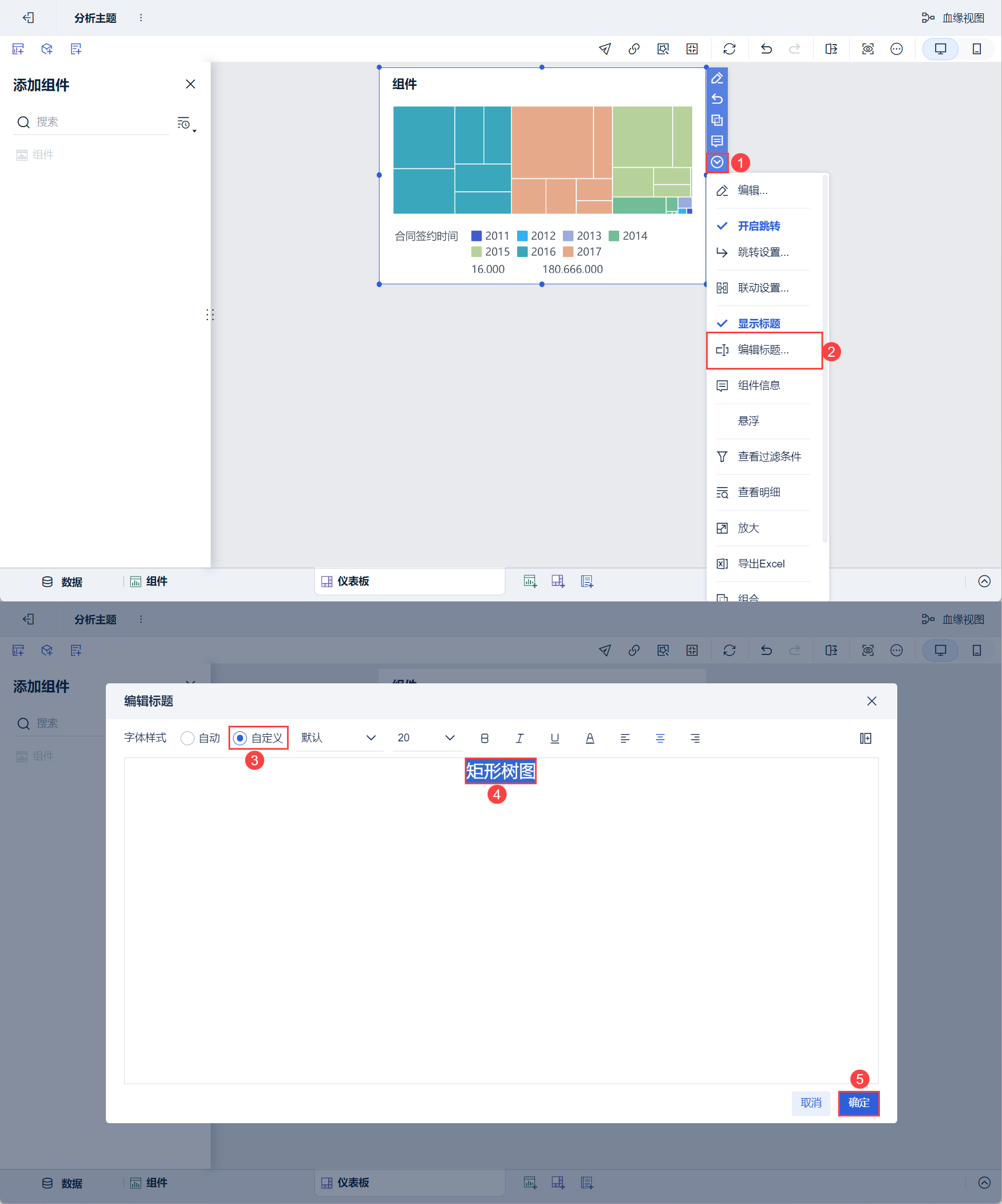

3）下拉选择「编辑标题」，样式选择「自定义」，设置标题为「矩形树图」，点击「确定」。如下图所示：

2.5 效果预览

1）PC端

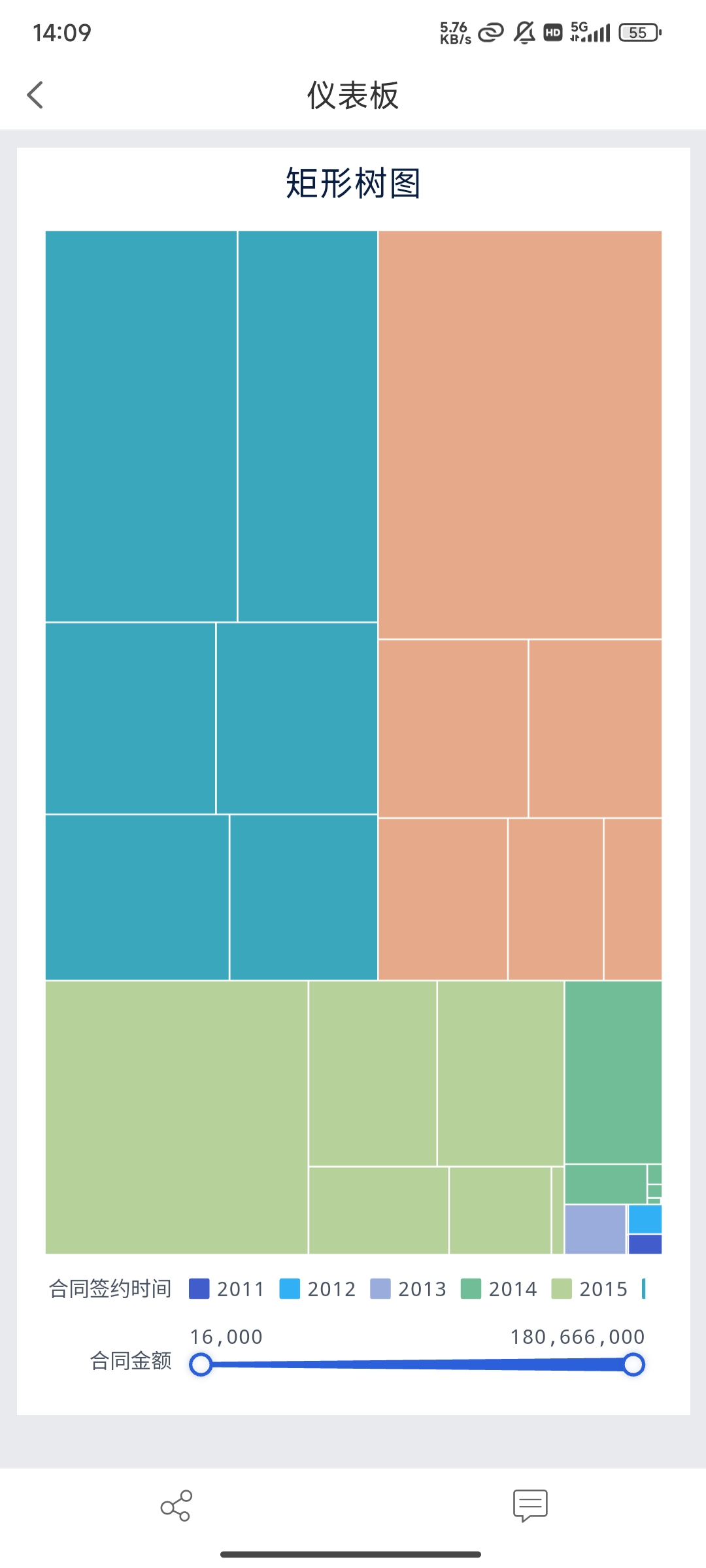

2）移动端
