1.1 版本

1.2 应用场景

用户希望根据数据表查找对应相关任务以及它的上下游表，例如当前接手开发的 IT 人员需要明确知道数据库表之间的上下游关系，希望能直观看到表关系。

1.3 功能说明

用户可以在定时任务&管道任务&数据服务任务中查看数据表、API（数据服务）、定时任务节点、管道任务的血缘关系。

1.4 使用前提

需要注册「数据血缘」功能点。

血缘解析可以对定时任务和 API任务中的 SQL 语句进行解析，查看所有相关的数据表关系，但仅支持部分数据源和SQL语句：

• 仅支持 Mysql、Oracle、SQL server、Postgre数据源

• 支持功能范围：定时任务的「SQL脚本」、「数据同步>表输入」、「参数赋值」SQL取数；API 任务的 SQL 取数。

例如使用数据同步，SQL语句关联两张数据表，并将任务发布至「生产模式」，如下图所示：

然后在「数据管理」下找到定时任务中的一个数据表 DEMO_PRODUCT，点击「血缘分析」，然后勾选「旁系血缘」，即可看到定时任务使用的数据表 SQL 语句血缘关系，如下图所示：

注：展示整个链路上所有相关的对象。

同时可以查看数据表的详细信息，如下图所示：

点击数据同步或者其他任务节点，即可查看任务运行记录以及一键到达任务节点，如下图所示：

使用 DEMO_PRODUCT 创建一个管道任务，如下图所示：

进入数据管理后，找到管道任务中的一个数据表 DEMO_PRODUCT，点击「血缘分析」，即可看到管道任务数据表的血缘，如下图所示：

同时可以查看数据表的详细信息，如下图所示：

点击管道任务，即可查看任务情况以及一键到达任务界面，如下图所示：

使用 NES_SELLS 创建一个数据服务任务并上线，如下图所示：

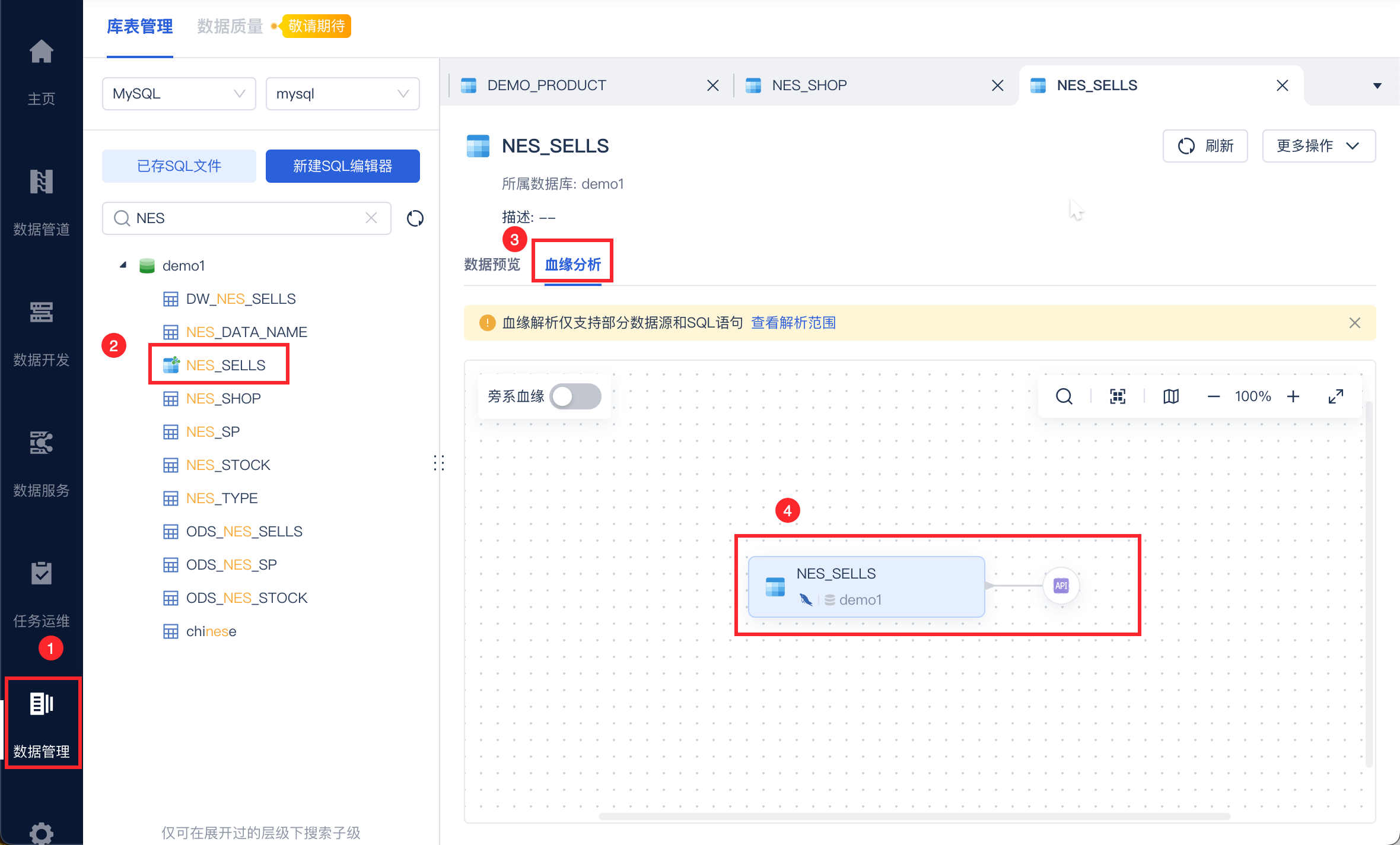

进入数据管理后，找到数据服务任务中的一个数据表 NES_SELLS，点击「血缘分析」，即可看到数据服务任务数据表的血缘，如下图所示：

点击API任务，即可查看任务运行记录以及一键到达任务界面，如下图所示：

• DB输出(事务)中的前置 SQL 和后置 SQL 暂不解析，包含事务回滚产生的临时表不解析在血缘中。

• 表名都为原始名显示，非 SQL 语句中 as 后的转义名。

• 若表分区，则展示主表，不展示分区表信息。

• 视图&存储过程：

视图：「选表」「SQL语句」支持解析该血缘关系。

存储过程不提供解析表关系。
