1.1 背景

数据仓库的调度配置是实际业务中必不可少的一环。通过调度配置，可以实现数据的更新同步，从而让数据持续的应用在业务中。

例如，某销售公司当前情况如下：

当前有两个部门的数据：「销售」和「财务」；在 ODS、DW、DM 3层中，ODS层是由业务系统直接拉取过来的原始数据，目前分别存储在接口数据和数据库中；DW 层是基于 ODS 层进行汇总处理的中间层数据；DM 层是基于 DW 层，并且根据报表展示诉求而加工获得的结果层数据。

现在希望能实现以下数仓调度任务：将分散在接口和数据库中的底层数据落库至指定数据库，形成 ODS 层数据并定期（每周一次）更新数据， ODS 层定期（每周一次）同步更新的数据到 DW层，然后最终 DM 层使用更新的最新数据进行数据处理和落库，供给其他可视化报表展示工具使用。

1.2 思路

• 首先需要将分散在其他系统的 ODS 数据落库至 FineDataLink 指定的数据库；


• 将 ODS 层数据中更新的数据同步至 DW 层数据中。若已有的 DW 层数据中最新更新时间（比如最新的销售时间）晚于 ODS 层数据中的时间，即 ODS 层有新数据生成，需要将其同步至 DW 层中；

• 然后 DM 层使用 DW 层数据进行数据处理和业务分析并落库。

1.3 效果预览

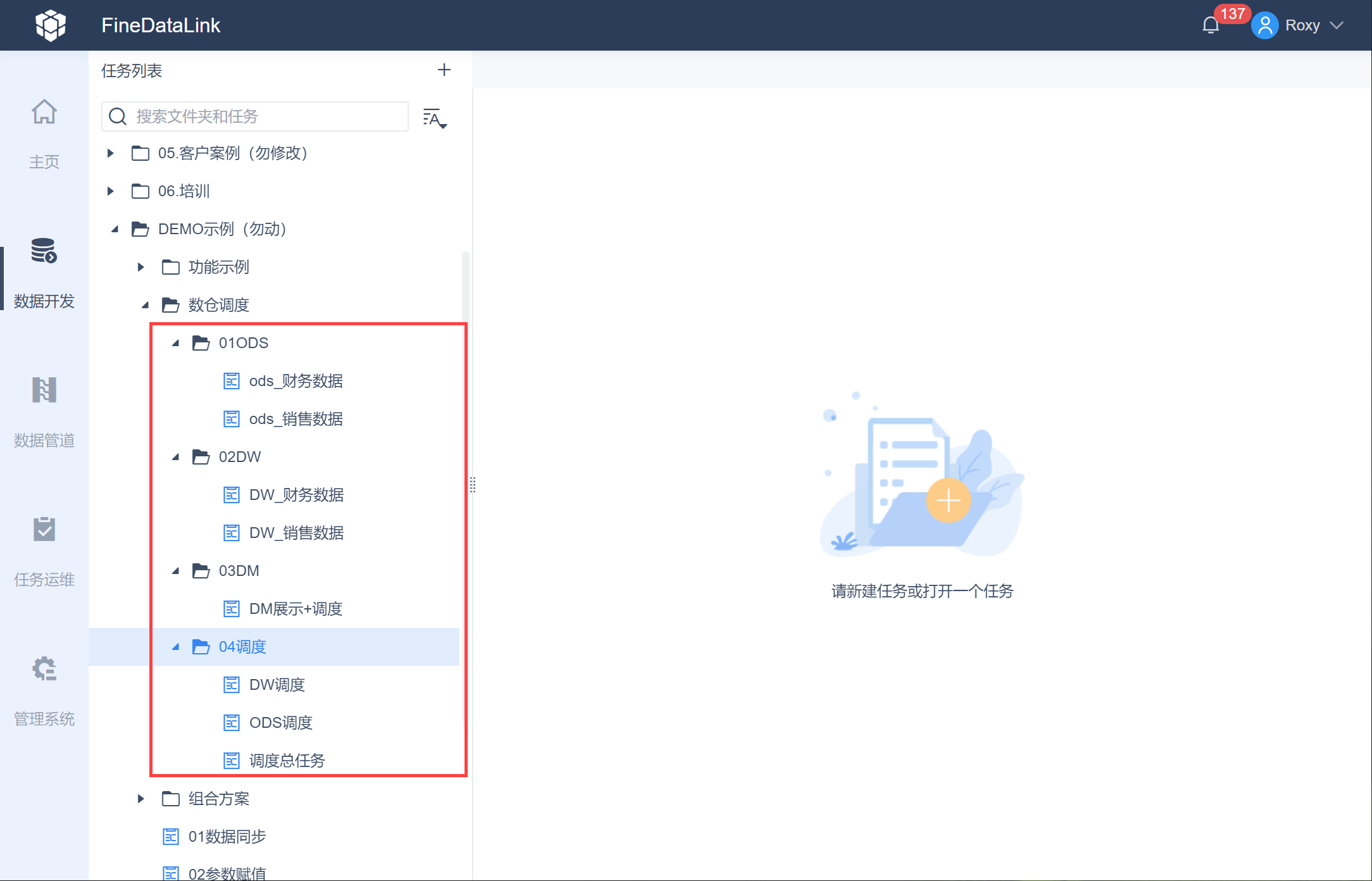

任务层级如下图所示：

任务设计效果如下图所示：

2.1 设置 ods 层任务

首先需要设置 ODS 层任务，将来自接口数据的「财务数据」和存储在固定数据库的「销售数据」通过 FineDataLink 落库至指定数据库，并通过使用参数和调度任务，实现 ODS 层任务定时更新，并发送消息通知。

首先创建「ODS」文件夹，存放ODS层任务。

2.1.1 设置财务数据同步任务

由于财务数据包含了三个区「华北」、「华东」和「华南」，同时财务数据是需要通过接口取数，因此可以通过三个「数据转换」进行取数落库。

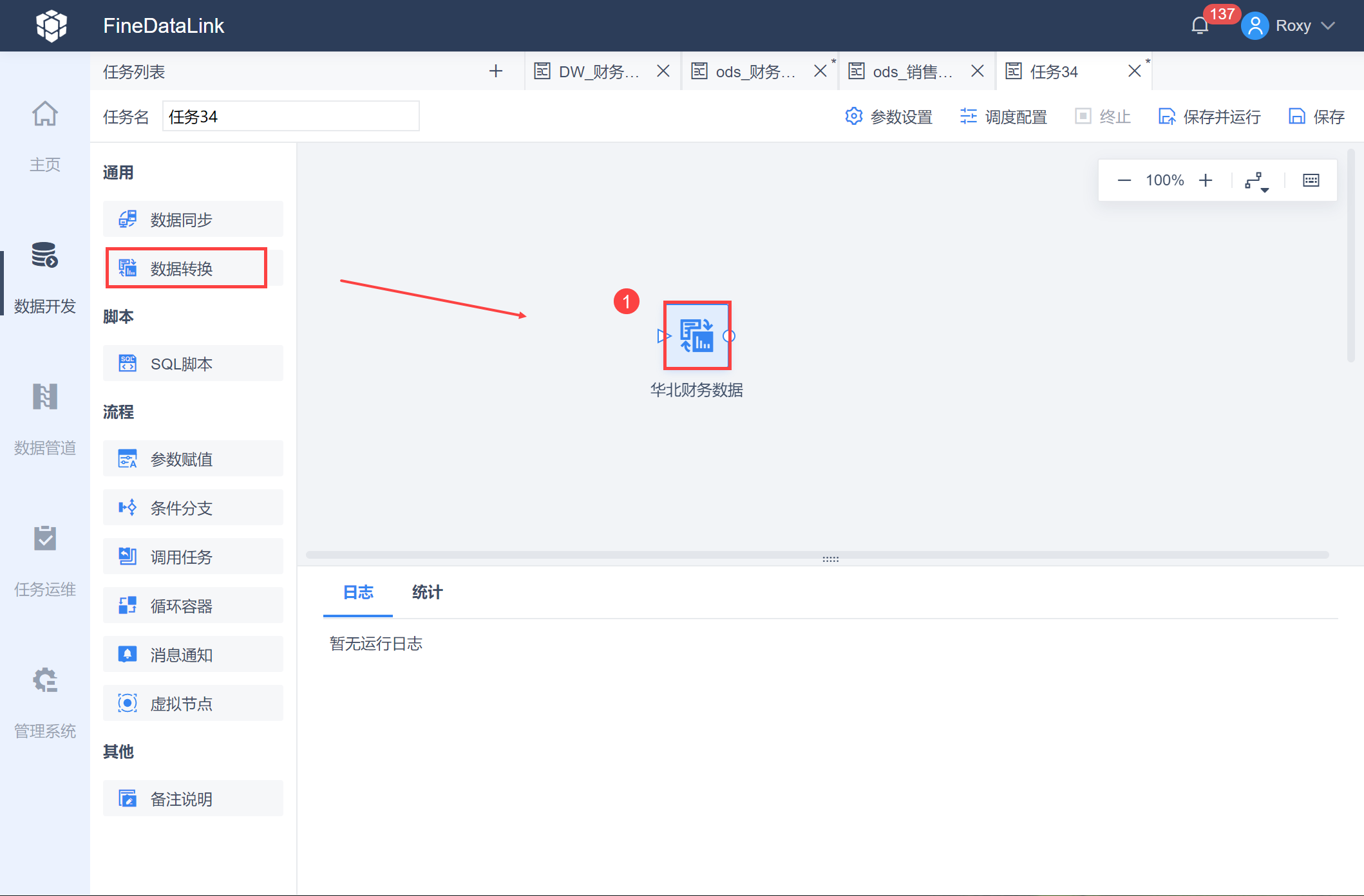

新建 ETL 任务，命名任务为「ODS_财务数据」，在画布中拖入数据转换节点，命名为「华北财务数据」，如下图所示：

进入数据转换界面后，使用 RestAPI 输入将接口数据取出，如下图所示：

添加「JSON解析」并将RestAPI 输入连接，点击「选择JSON节点」，选择需要进行解析的JSON，点击「确定」，如下图所示：

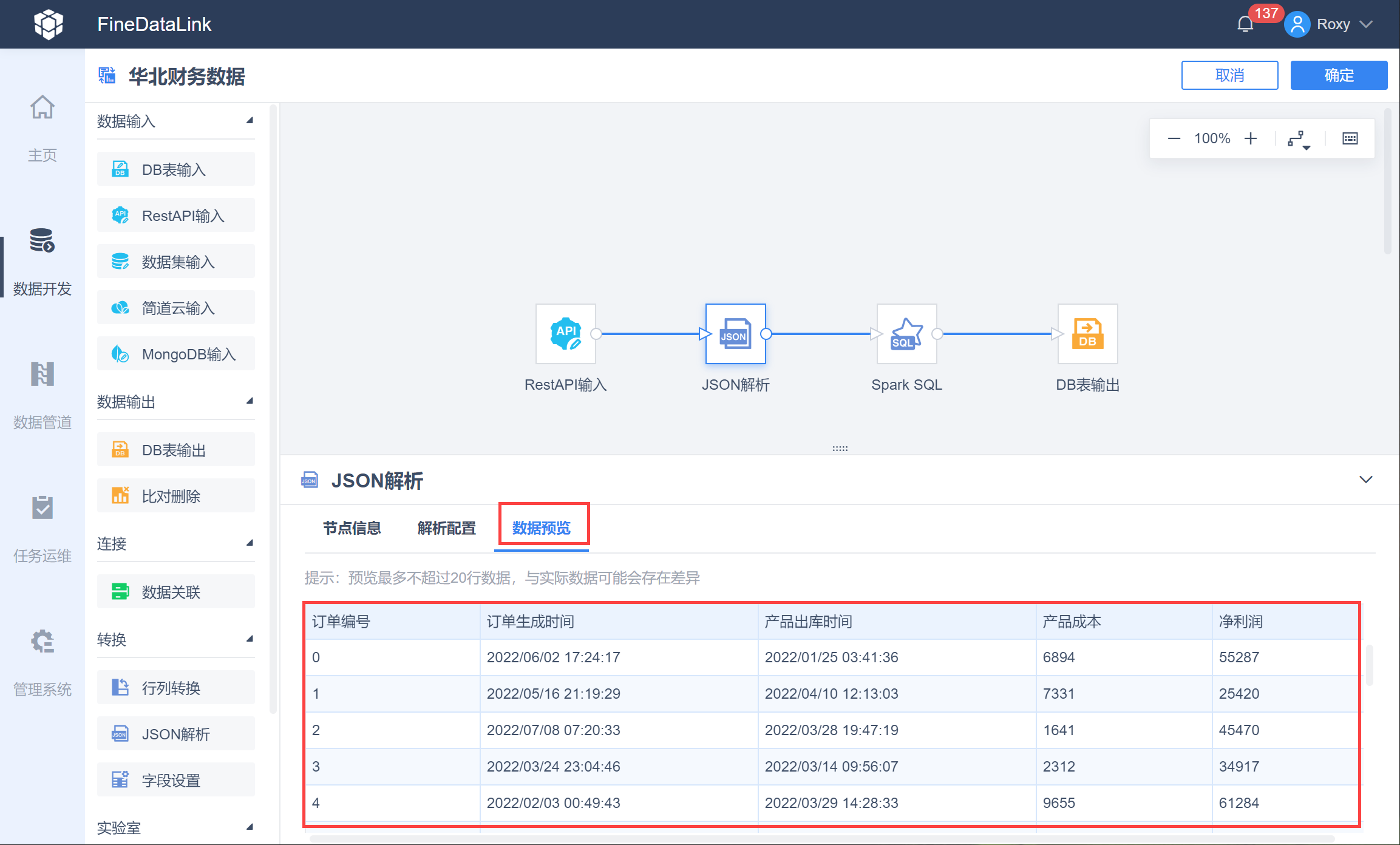

在数据预览界面，即可看到解析完成的华北财务数据，如下图所示：

取出数据后即可将数据同步至指定的数据库，由于我们需要实现定时更新，比如每周更新一次，让落库的 ODS 层数据保持时效性，因此需要通过设置自定义参数进行控制。

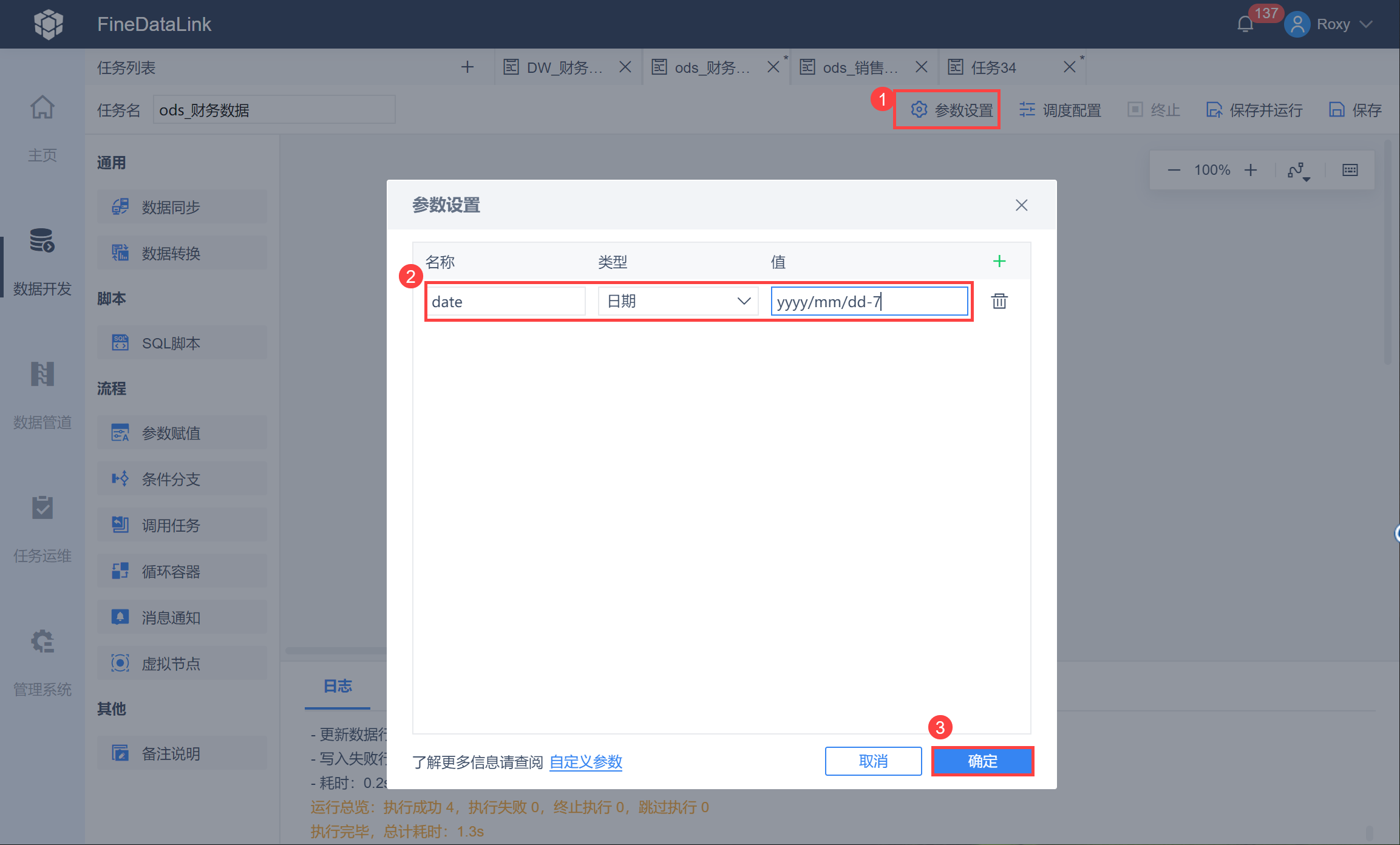

点击「确定」保存华北财务数据做的设置，然后在数据转换节点界面设置参数，即 「date」参数显示任务执行时间前7天的时间，如下图所示：

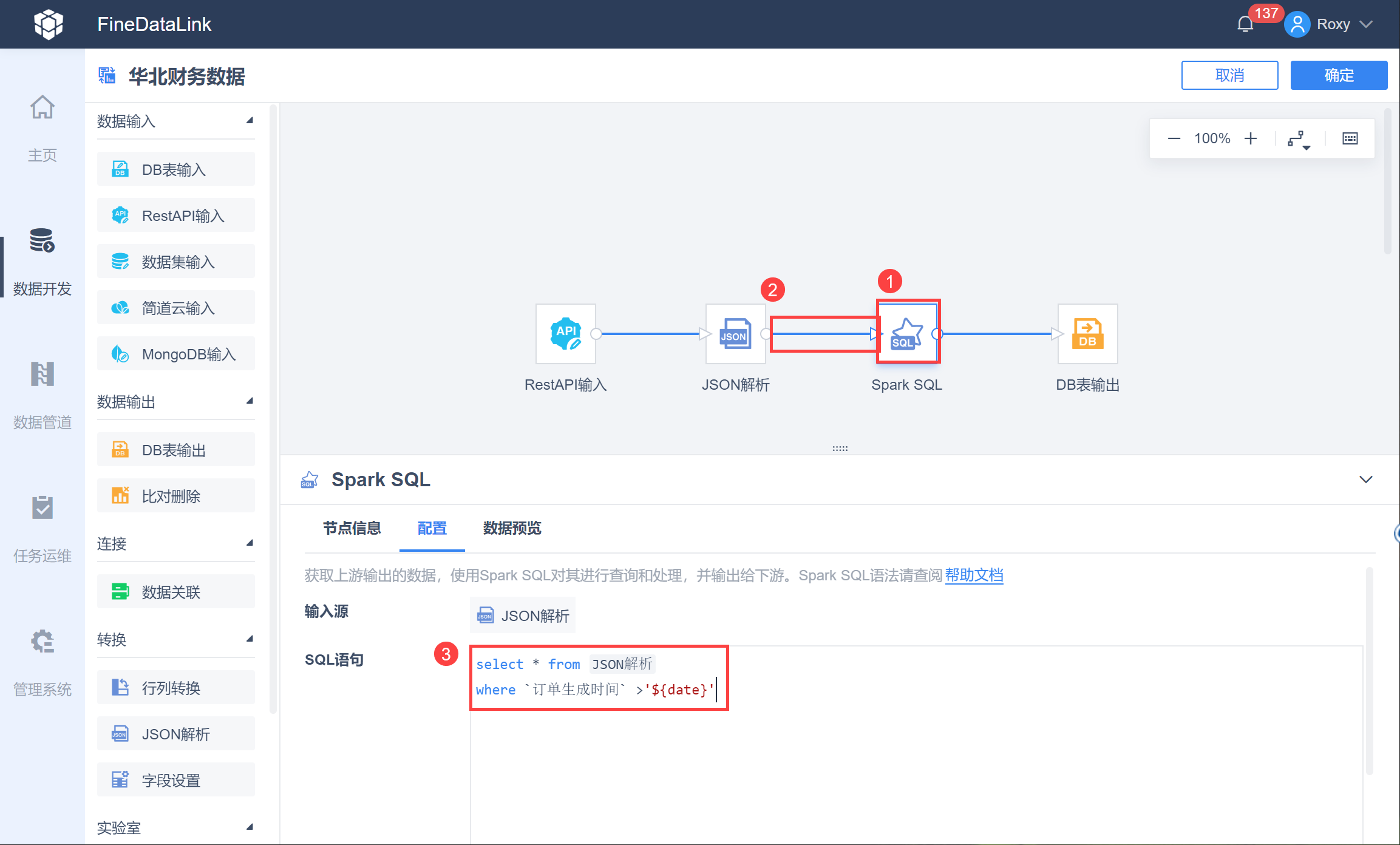

新增「Spark SQL」，连接上一个算子后，判断「订单生成时间」字段值是否晚于指定参数值，如果是，则说明接口数据中有新数据生成，需要同步至指定数据库，如下图所示：

此时已经选好需要输出的数据，新增 DB 表输出算子，连接上一个节点，然后选择需要数据同步的目标数据表，如下图所示：

其他两个地区「华东」和「华南」的财务数据同理。

为了控制三个数据转换任务的执行，可以使用虚拟节点将其连接，如下图所示：

2.1.2 设置销售数据同步任务

销售数据也是包含三个区「华北」、「华东」和「华南」，并且存储在数据库 FRDemo 中，希望将该数据和 2.1.1 节中的接口数据存放到同一个数据库中，因此使用数据同步功能。

以华北销售数据为例。

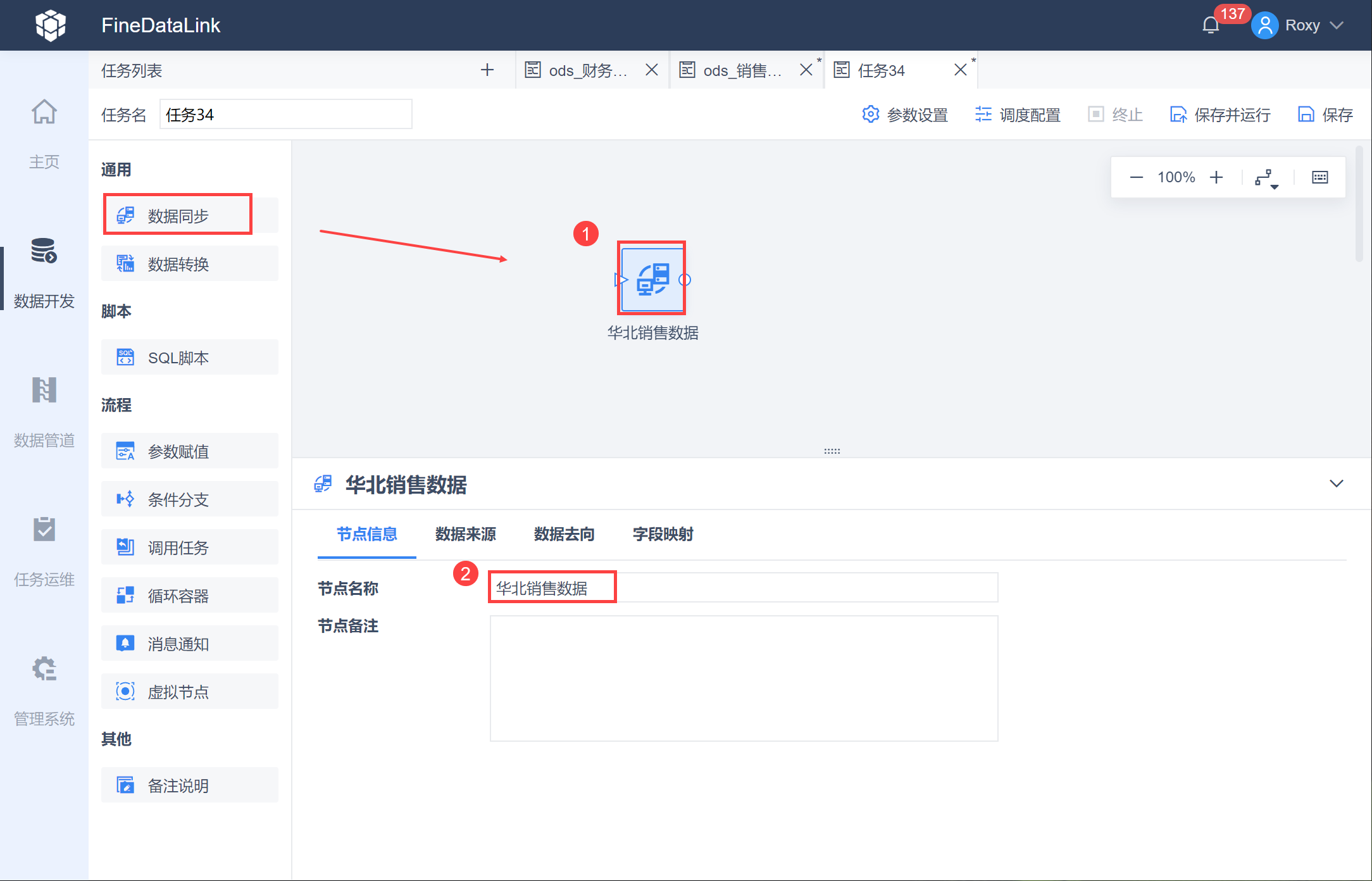

新建 ETL 任务，命名任务为「ODS_销售数据」，在画布中拖入数据同步节点，命名为「华北财务数据」，如下图所示：

由于我们需要实现定时更新，比如每周更新一次，让落库的 ODS 层数据保持时效性，因此需要通过设置自定义参数进行控制。

设置参数 date，即 「date」参数显示任务执行时间前7天的时间，如下图所示：

在数据同步节点的「数据来源」界面，选择来源的数据库，并查询需要同步的数据，判断「销售时间」值是否晚于指定参数值，如果是，则说明来源数据库中有新数据生成，需要同步至指定数据库，如下图所示：

将需要输出数据同步至指定的目标数据库中即可，如下图所示：

其他两个地区「华东」和「华南」的销售数据同理。

为了控制三个数据同步任务的执行，可以使用虚拟节点将其连接，如下图所示：

2.1.3 设置 ODS 层调度任务

ODS 层的数据同步任务已经完成，此时需要通过新建「ODS调度」任务，将财务数据和销售数据的两个任务组合起来同时执行，并发送执行后的结果通知。

新建 ETL 任务命名为「ODS 调度」，添加调用任务节点，选择 2.1.1 节创建的财务数据任务，如下图所示：

同理，销售数据也进行调用。

然后新增消息通知节点，ODS 层执行成功则发消息通知，如下图所示：

2.1.4 进行调度配置

2.2 设置 DW 层任务

DW 层任务即将 ODS 层数据中更新的数据同步至 DW 层数据中。若已有的 DW 层数据中最新更新时间（比如最新的销售时间）晚于 ODS 层数据中的时间，即 ODS 层有新数据生成，需要将其同步至 DW 层中，同时记录更新的开始时间和结束时间，并发送消息通知。

2.2.1 设置财务数据任务

首先为了便于记录数据更新的日志，因此需要获取任务开始时间并将其设置为参数，当任务开始执行的时候就记录当前时间。

新建 ETL 任务，命名为「DW_财务」，然后添加「参数赋值」功能，设置 SQL 语句显示当前时间，并将其设置为参数 time1，如下图所示：

然后开始进行任务设置。

判断 DW 层中 dx_caiwu 数据中最晚的订单生成时间是否晚于 ODS 层中财务数据的订单时间，也就是将 ods层新增的数据同步至DW 层中 dx_caiwu 数据表中。

使用参数赋值，取出dx_caiwu中最晚订单生成时间，并设置为 time 参数，如下图所示：

新建数据同步节点，将2.1 节中落库的 ODS 华北财务数据取出，并使用time参数，如果华北财务数据中「订单生成时间」晚于 DW 层中 dx_caiwu 数据中最晚订单时间，则将这部分新增的数据同步至 dx_caiwu 数据表中，如下图所示：

「华东财务」和「华南财务」同理。

数据同步完成后就需要再次记录结束的时间，来写入日志中，因此和获取开始时间一样，需要新建参数赋值节点，获取结束时间并设置时间参数，如下图所示：

在任务获取开始和结束时间后，即可通过SQL脚本将时间写入准备好的日志数据表 dw_logs 中，如下图所示：

然后设置消息通知，当DW_财务数据任务执行成功，则发送通知，如下图所示：

2.2.2 设置销售数据任务

销售数据的任务同理。

2.2.3 设置 DW 调度任务

DW 层的数据同步任务已经完成，此时需要通过新建「DW调度」任务，将财务数据和销售数据的两个任务组合起来同时执行，并发送执行后的结果通知。

新建 ETL 任务命名为「DW调度」，添加调用任务节点，选择 2.2.1 节创建的财务数据任务，如下图所示：

同理，销售数据也进行调用。

然后新增消息通知节点，DW 层执行成功则发消息通知，如下图所示：

2.3 设置 DM 层任务

2.3.1 进行数据处理

2.3.2 进行消息通知

2.4 设置总数仓调度任务
