1. 概述编辑
1.1 版本
| 运维平台版本 | 功能变更 |
|---|---|
| V1.5.5 | - |
| V1.5.7 | elasticsearch、skywalking_oap组件默认启动 |
| V1.7.0 | 组件启停重启时，新增二次确认提示框，以防误操作 |
| V2.0.0 | 交互优化，功能入口位置调整 |
| V2.1.0 | 更改配置逻辑优化，对内存CPU限制值进行校验 |
| V2.18.0 | 新增「开发者模式」 |
| V2.19.0 | 1）优化了运维平台组件的内存和 CPU 的默认配置上限 |
1.2 应用场景
运维平台中的各个组件（如OPS、Prometheus等）需要持续运行并保持最新版本，以确保系统稳定性和安全性。
当组件出现异常、资源配置不足或需要升级时，管理员可通过运维组件管理功能快速干预，保障业务连续性。
1.3 功能简介
管理员登录运维平台，点击「运维平台管理>运维组件」，支持对运维平台中的运维组件进行管理。
1）组件状态一览
查看各组件运行状态、基础配置
查看镜像版本、识别待升级组件
2）运维干预
快速恢复：一键重启异常组件，减少人工排查时间
资源调整：修改 CPU / 内存限制，应对突发负载
版本更新：支持一键升级组件，避免手动替换带来的风险
2. 组件信息一览编辑

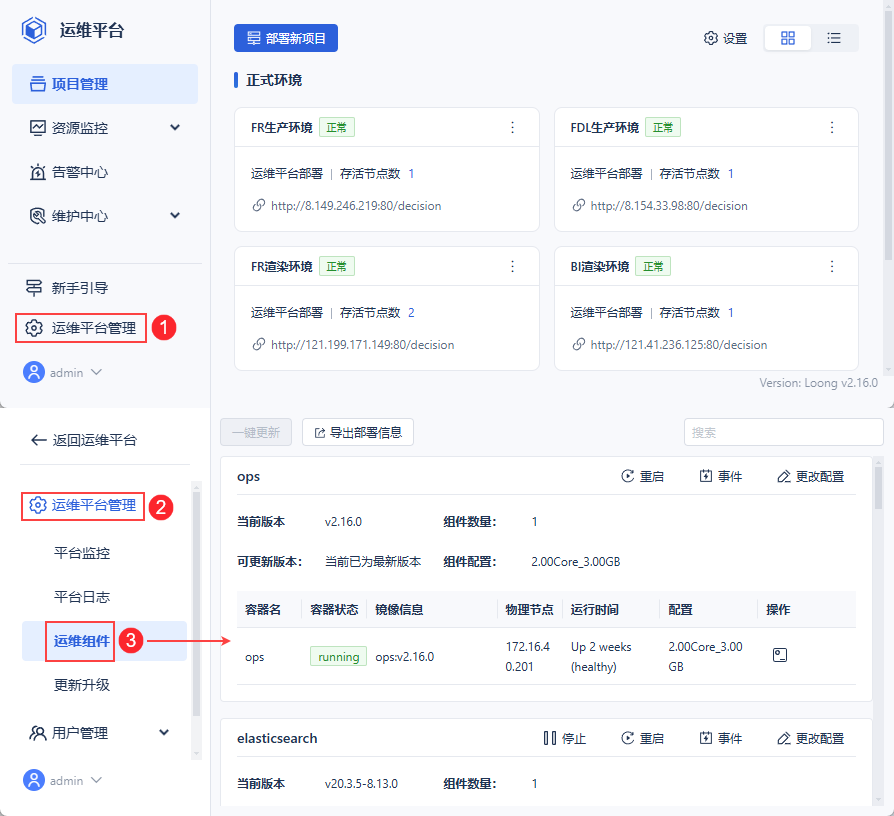

运维组件页面，展示运维平台中的所有运维组件信息。如下图所示：
支持展示的运维组件类型包括：
注：基础版运维平台，不存在链路追踪相关组件，即Elasticsearch、Skywalking OAP
| 类型 | 组件 | 组件说明 |
|---|---|---|
| 运维平台相关 | OPS | 运维平台容器，对FineReport、FineBI等项目进行运维 |
| Nginx | 提供负载转发服务，运维平台所有的服务，都从这个入口访问 | |
OPS Agent | 1）与物理节点绑定，用于管理、升级运维平台的组件 2）信息收集，用于收集ops所在服务器的指标信息，用于收集nginx、elasticSearch组件的指标信息 | |
| 监控告警 | Pushgateway | 临时存储ops-agent收集到的指标，并供prometheus获取 |
| Prometheus | 通过pushgateway，获取agent收集的指标数据，并提供给监控仪表板 | |
| Grafana | 用于展示监控仪表板 | |
| Alertmanager | 告警容器，用于告警规则的修改、触发等 | |
| 链路追踪 | Elasticsearch | 采集运维项目中FineReport、FineBI、外接数据库、业务库和其他外置组件的请求 |
| Skywalking OAP | 用于链路追踪的数据上报和分析整理 | |
| 镜像仓库 | Registry | 存放docker镜像的仓库 |
支持展示的组件各类信息包括：
| 信息 | 说明 |
|---|---|
| 当前版本 | 当前组件对应的镜像版本 |
| 组件数量 | 该类型组件的容器数量 |
| 可更新版本 | 是否存在可更新版本 如已是最新版本，则显示：当前已为最新版本 如存在更新版本组件，显示最新镜像版本号，界面右上角支持「一键更新」 |
| 组件配置 | 展示该类组件下所有容器在下文3.3节的配置（如未配置，显示无限制） |
| 容器名 | 容器名称，方便识别用途 |
| 容器状态 | 容器是否启动 running：启动 exited：未启动 |
| 镜像信息 | 容器所使用的镜像信息 |
| 物理节点 | 容器所在服务器的IP地址 |
| 运行时间 | 容器的持续运行时间，ops组件会额外显示健康状况 healthy：容器健康运行 unhealthy：容器无法正常运行，可能正在重启，请耐心等待变为健康 |
| 配置 | 展示下文3.3节的配置（如未配置，显示无限制） |
| 操作 | 包括多种操作：一键更新、启动、停止、重启、事件、更改配置、终端 |
3. 组件操作编辑
3.1 更新运维组件
运维平台升级重启后，管理员登录时将自动检测并升级运维组件。
若运维组件升级卡住，可手动点击「一键更新」按钮进行更新。
当所有运维组件均为最新版本时，「一键更新」按钮将灰化，并提示「已为最新版本」。
3.2 启停运维组件
支持对组件进行启动、停止、重启等操作，快速启停组件。
注1：部分组件间存在关联关系，重启某一个组件，会触发其他组件的重启。
注2：运维平台组件启停，不影响所对接管理的运维项目，不会导致项目跟随启停或不可用。
注3：运维平台组件关停，可能会影响运维平台功能的使用，具体如下表所示：
| 类型 | 组件 | 组件说明 |
|---|---|---|
| 运维平台相关 | OPS | 必须启用该组件，如不启用该组件，运维平台直接宕机无法登录 因此运维组件界面不支持启停ops组件，仅支持重启 |
| Nginx | 必须启用该组件，所有服务的入口、使用都从这个入口访问，如不启用该组件，无法进入运维平台 因此运维组件界面不支持启停nginx组件，仅支持重启 | |
OPS Agent | 必须启用该组件，用于管理组件 因此运维组件界面不支持启停ops_agent组件，仅支持重启 | |
| 监控告警 | Pushgateway | 如不启用该组件，「项目监控」中的仪表板无数据 |
| Prometheus | 如不启用该组件，「项目监控」中的仪表板无数据，「告警」和「告警中心」无法使用 | |
| Grafana | 如不启用该组件，「项目监控」中的仪表板无法查看 | |
| Alertmanager | 如不启用该组件，「告警」和「告警中心」无法使用 | |
| 链路追踪 | Elasticsearch | 如不启用该组件，「链路追踪」和「项目监控>健康观测」无法使用 |
| Skywalking OAP | 如不启用该组件，「链路追踪」和「项目监控>健康观测」无法使用 | |
| 镜像仓库 | Registry | 若用户自有仓库，无需启用该组件 若用户无镜像仓库，可启用该组件，作为「镜像管理」的仓库 |
3.3 更改组件配置
1）点击目标组件对应的「更改配置」，即可进入该组件的更改配置操作界面。
2）修改配置，点击「确定」即可。
支持修改的配置及其默认值如下表所示：
| 组件 | 配置项 | 说明 |
|---|---|---|
| OPS | CPU | 配置该组件可占用的服务器CPU上限 默认值：2Core 限制值：≥2Core 注：如CPU上限配置不满足限制要求，在运维平台首页会高亮提醒「运维平台组件存在配置不足风险，可能对运维平台功能产生影响，请尽快对以下组件更改配置：OPS」 |
| 内存 | 配置该组件可占用的服务器内存上限 默认值：4G 限制值：≥（xmx+1.5）G 注1：内存达到上限时会自动重启组件，有业务连续性要求的组件请勿限制。 注2：如内存上限配置不满足限制要求，在运维平台首页会高亮提醒「运维平台组件存在配置不足风险，可能对运维平台功能产生影响，请尽快对以下组件更改配置：OPS」 | |
| xmx | 配置该组件的最大堆内存 默认值：2G 限制值：≥（1.5+X*0.05+Y*0.1）G X：已对接的非运维平台部署的项目节点总数 Y：已对接的运维平台部署的项目节点总数 注1：修改运维平台OPS组件的xmx配置，会自动触发运维平台的重启，请勿在工作时间操作 注2：如xmx配置不满足限制要求，在运维平台首页会高亮提醒「运维平台组件存在配置不足风险，可能对运维平台功能产生影响，请尽快对以下组件更改配置：OPS」 注3：如xmx配置不满足限制要求，导致资源不足以对接新项目，在运维平台首页会高亮提醒「当前运维平台配置已经达到上限，将影响接入或部署新项目，请尽快调大ops的xmx配置」 | |
| Nginx | CPU | 配置该组件可占用的服务器CPU上限 默认值：1Core 限制值：请输入大于零的数字，强烈建议大于默认值 |
| 内存 | 配置该组件可占用的服务器内存上限 默认值：1G 限制值：请输入大于零的数字，强烈建议大于默认值 注：内存达到上限时会自动重启组件，有业务连续性要求的组件请勿限制 | |
| SSL配置 | 为运维平台配置SSL | |
| client_max_body_size | 允许用户最大上传数据大小，根据业务需求调整上传文件大小限制，默认值为100M | |
| proxy_buffer_size | 设置缓冲区的大小为size，例如64k | |
| proxy_buffers | 每个连接设置缓冲区的数量和大小，proxy_buffers [number] [size]，例如32 64k | |
| proxy_busy_buffers_size | 当开启缓冲响应的功能以后，在没有读到全部响应的情况下，写缓冲到达一定大小时，nginx一定会向客户端发送响应，直到缓冲小于此值，例如64k | |
| proxy_connect_timeout | nginx连接到后端服务器的超时时间，是建立连接的时间，而不是等待后端返回响应的时间，例如60s | |
| proxy_read_timeout | 读取超时，默认60s 如果在超时时间内服务器未返回任何数据，视为超时 如果没有大数据量计算或导出的模板，则建议配置不超过100s 如果有大数据量计算或导出的模板，则根据最长耗时的模板时间进行配置 | |
| proxy_send_timeout | 写入超时，默认60s 如果在超时时间内服务器未收到数据表示超时，视为超时 如果没有大数据量计算或导出的模板，则建议配置不超过100s 如果有大数据量计算或导出的模板，则根据最长耗时的模板时间进行配置 | |
OPS Agent | CPU | 配置该组件可占用的服务器CPU上限 默认值：1Core 限制值：请输入大于零的数字，强烈建议大于默认值 |
| 内存 | 配置该组件可占用的服务器内存上限 默认值：1G 限制值：
注：内存达到上限时会自动重启组件，有业务连续性要求的组件请勿限制 | |
| xmx | 配置该组件的最大堆内存 默认值：0.5G 限制值：
| |
| Pushgateway | CPU | 配置该组件可占用的服务器CPU上限 默认值：2Core 限制值：≥（0.5*对接的项目数量）Core，最低2Core 注：如CPU上限配置不满足限制要求，在运维平台首页会高亮提醒「运维平台组件存在配置不足风险，可能对运维平台功能产生影响，请尽快对以下组件更改配置：Pushgateway」 |
| 内存 | 配置该组件可占用的服务器内存上限 默认值：1G 限制值：≥（0.2+0.2*对接的项目数量）G，最低0.5G 注1：内存达到上限时会自动重启组件，有业务连续性要求的组件请勿限制。 注2：如内存配置不满足限制要求，在运维平台首页会高亮提醒「运维平台组件存在配置不足风险，可能对运维平台功能产生影响，请尽快对以下组件更改配置：Pushgateway」 | |
| Prometheus | CPU | 配置该组件可占用的服务器CPU上限 默认值：1Core 限制值：请输入大于零的数字，强烈建议大于默认值 |
| 内存 | 配置该组件可占用的服务器内存上限 默认值：2G 限制值：
注：内存达到上限时会自动重启组件，有业务连续性要求的组件请勿限制 | |
| Grafana | CPU | 配置该组件可占用的服务器CPU上限 默认值：1Core 限制值：请输入大于零的数字，强烈建议大于默认值 |
| 内存 | 配置该组件可占用的服务器内存上限 默认值：1G 限制值：
注：内存达到上限时会自动重启组件，有业务连续性要求的组件请勿限制 | |
| Alertmanager | CPU | 配置该组件可占用的服务器CPU上限 默认值：1Core 限制值：请输入大于零的数字，强烈建议大于默认值 |
| 内存 | 配置该组件可占用的服务器内存上限 默认值：0.5G 限制值：
注：内存达到上限时会自动重启组件，有业务连续性要求的组件请勿限制 | |
| Elasticsearch | CPU | 配置该组件可占用的服务器CPU上限 默认值：1Core 限制值：请输入大于零的数字，强烈建议大于默认值 |
| 内存 | 配置该组件可占用的服务器内存上限 默认值：4G 限制值：
注：内存达到上限时会自动重启组件，有业务连续性要求的组件请勿限制 | |
| xmx | 配置该组件的最大堆内存 默认值：2G 限制值：
| |
| Skywalking OAP | CPU | 配置该组件可占用的服务器CPU上限 默认值：1Core 限制值：请输入大于零的数字，强烈建议大于默认值 |
| 内存 | 配置该组件可占用的服务器内存上限 默认值：3G 限制值：
注：内存达到上限时会自动重启组件，有业务连续性要求的组件请勿限制 | |
| Registry | CPU | 配置该组件可占用的服务器CPU上限 默认值：1Core 限制值：请输入大于零的数字，强烈建议大于默认值 |
| 内存 | 配置该组件可占用的服务器内存上限 默认值：1G 限制值：
注：内存达到上限时会自动重启组件，有业务连续性要求的组件请勿限制 |
3.4 进入终端
尽管运维平台已经提供了很多界面化操作，但管理员仍有可能需要使用终端工具连接组件，对组件进行管理。
运维平台提供终端工具，支持快速进入组件终端。如下图所示：
左侧显示「命令行页面」，用户可输入命令进行查询/执行，支持一键清空命令行页面。
右侧显示该组件的具体容器信息。
注1：组件必须在启动running状态，方可进入组件终端。否则提示「当前容器状态下不支持进入终端」。
注2：单个运维平台，最多支持同时连接3个组件终端。超过3个时，打开提示「最多可连接3个终端，当前已达上限，请关闭其他终端后重试。」
注3：若连接终端后，持续10分钟无命令操作，自动端口连接，提示「终端连接断开，请重新连接」。如下图所示：
3.5 修改运维平台端口
运维平台的访问端口，即运维平台的Nginx组件端口。
运维平台部署成功后，如需调整运维平台访问端口，可通过本节方案修改
1）确保端口可用性
请确保所准备的端口是否已被使用，如已被使用，请安排好其他空闲端口。
端口占用检查和防火墙放行方法请参考：端口占用检查与防火墙配置
2）进入开发者模式
管理员登录运维平台，点击「运维平台管理>运维组件」。
在组件管理界面下滑到最底部，点击「进入开发者模式>确定」，即可进入开发者模式。
3）变更端口
找到nginx组件容器，点击「变更端口」。
修改需要调整的主机端口。
4）自动重启容器
点击「确定」，出现提示「确定更改并重启容器？」
点击「确定」，运维平台会自动重启。请耐心等待重启成功，即可修改成功。
运维平台会自动调整以下内容：
运维平台的nginx转发策略会直接跟随变更
运维平台与项目之间的对接会自动兼容处理
自动重启容器，新端口配置生效
