1. 概述
適用場景：安裝了「FVS企業戰情室室編輯模式」插件的使用者，可參考本文了解 FVS 範本的相關功能。
注：不支援行動端。
1.1 版本
| 報表伺服器版本 | 插件版本 | 功能變動 |
|---|---|---|
| 11.0 | V1.x | V1.x 版本文檔請參考：FVS畫布編輯及自適應歷史版本 |
| 11.0.16 | V2.0.0 | 優化：畫布尺寸最小限制由 300px 改為 1px |
| 11.0.22 | V2.1.1 | 設計器內支援畫布全螢幕 |
| 11.0.22 | V2.2.1 | 畫布尺寸支援「啟動調整鎖定」，可實現畫布內組件大小跟隨畫布尺寸等比例變化 |
| 11.0.22 | V3.2.0 |
具體參見第 4 章 |
1.2 功能簡介
本文將簡單介紹 FVS 畫布的屬性及其自適應。
首先使用者需要了解下 FVS 企業戰情室範本的構成：

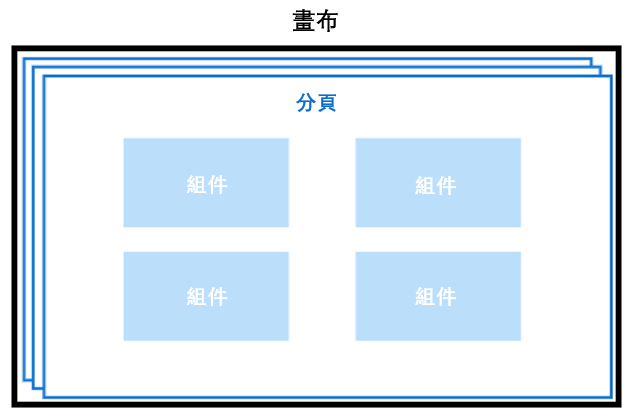

一張 FVS 企業戰情室範本，就是一張畫布。一張畫布中有多個分頁。每個分頁中有多個組件。
如下圖所示：
2. 畫布尺寸
建立視覺化看板時，可以選擇畫布常用尺寸，或自訂輸入尺寸。自訂輸入尺寸單位為 px，寬高值範圍為 1-50000 px 。
進入 FVS 看板後，可在畫布下方調整畫布尺寸。自訂尺寸輸入後，點選設計介面空白處即可儲存。
V2.2.1 及之後版本，還支援勾選「啟動調整鎖定」，勾選後，畫布內組件大小可跟隨畫布尺寸等比例變化。
畫布尺寸的調整，對當前畫布中的所有分頁均生效。
3. 畫布自適應
畫布自適應對整個範本所有分頁生效，共五種自適應方式：自動、高度鋪滿、寬度鋪滿、雙向鋪滿、無。
如下圖所示：
3.1 自動
畫布等比例自適應後保持一屏展示，會存在某一個方向兩邊留白，留白處會根據畫布背景適配顏色（推薦使用）：

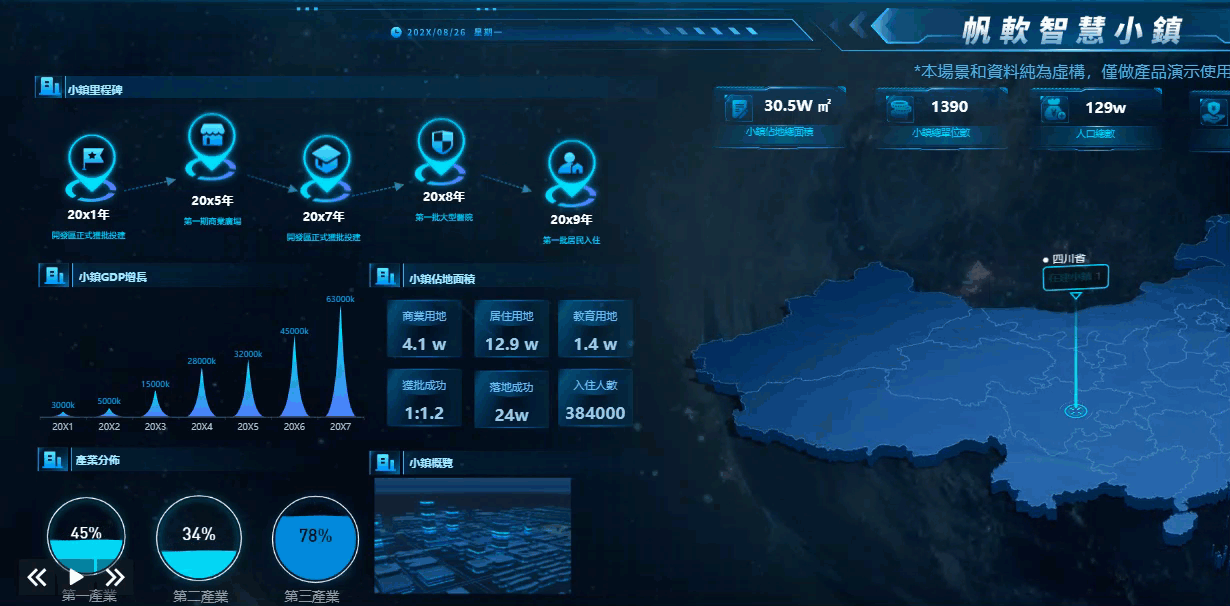

左右兩側留白

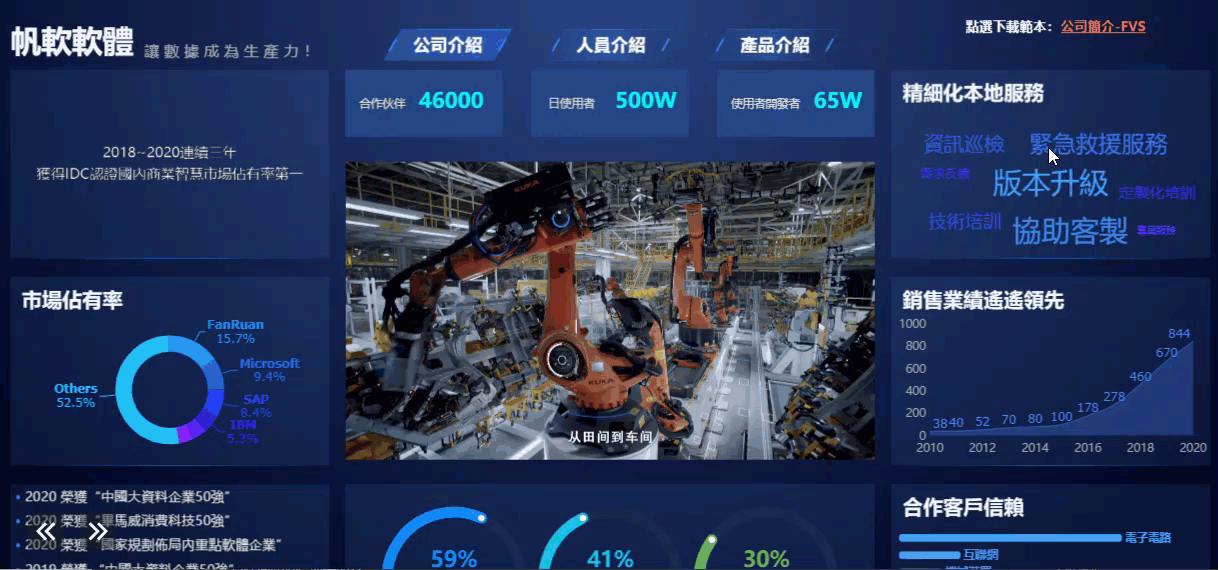

上下兩側留白
3.2 高度鋪滿

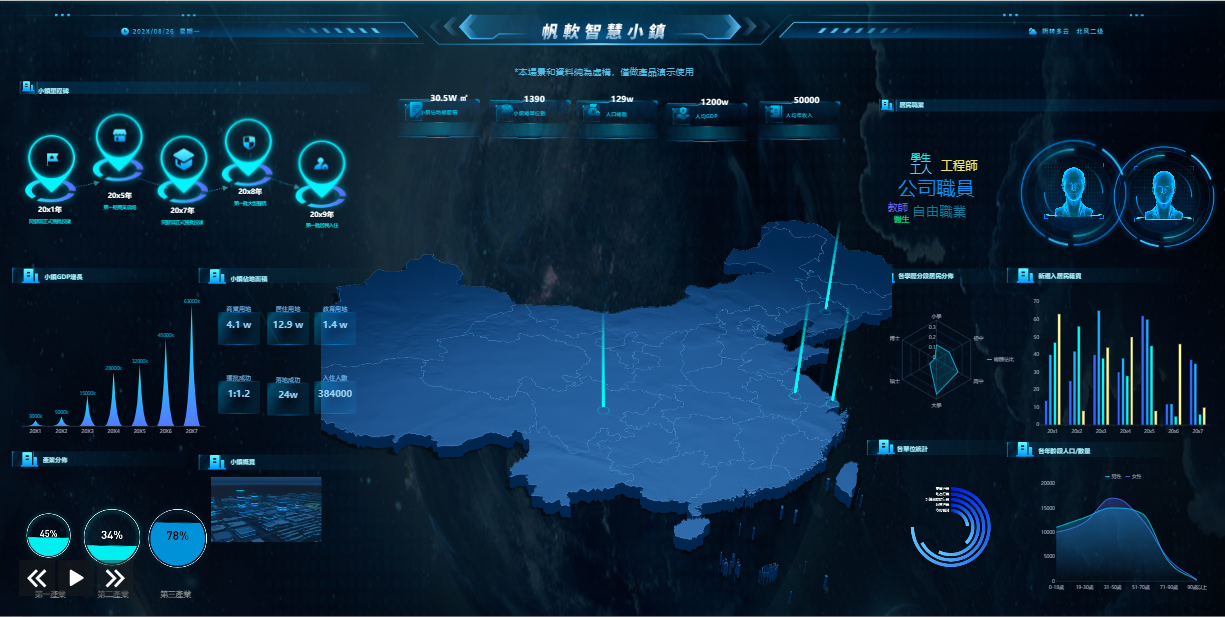

範本預覽時畫布縱向鋪滿，橫向超出時出現捲軸：
3.3 寬度鋪滿
範本預覽時畫布橫向鋪滿，縱向超出時出現捲軸：
3.4 雙向鋪滿

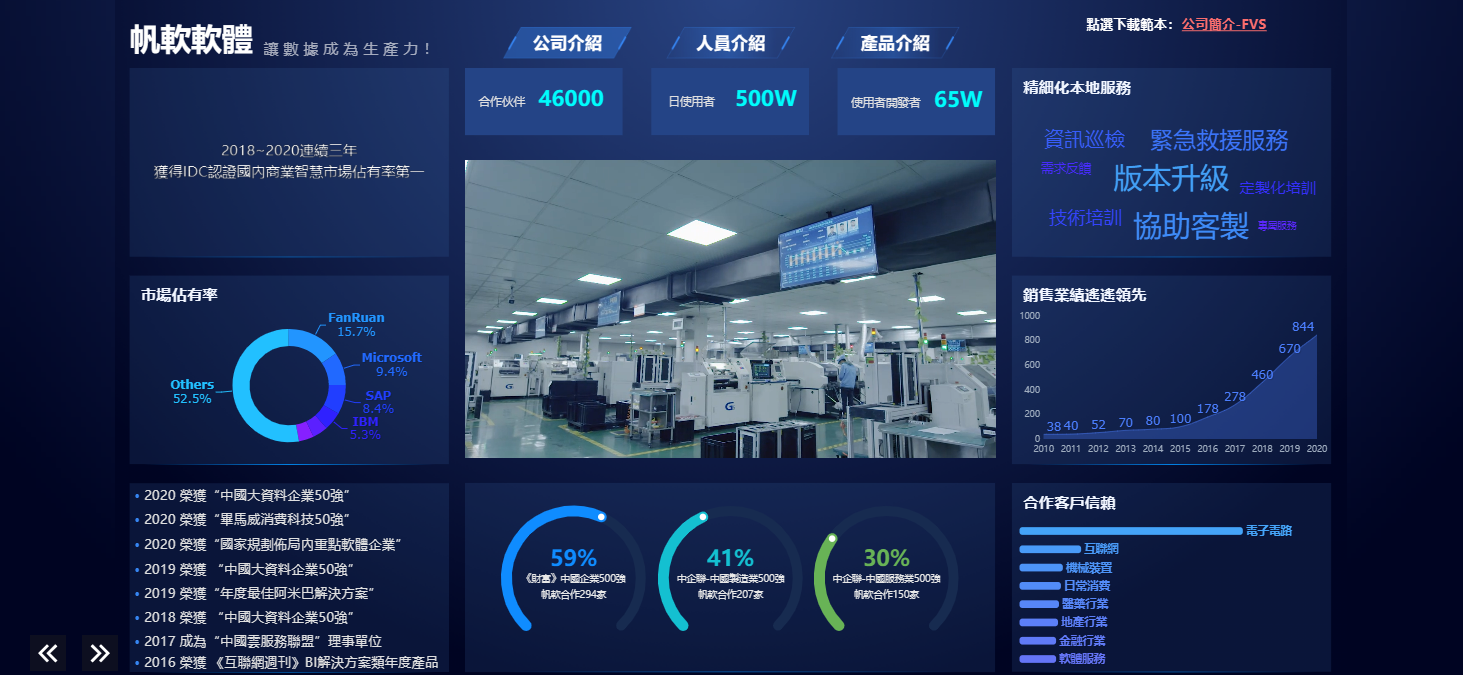

範本內容橫向、縱向均鋪滿整個瀏覽器視窗：

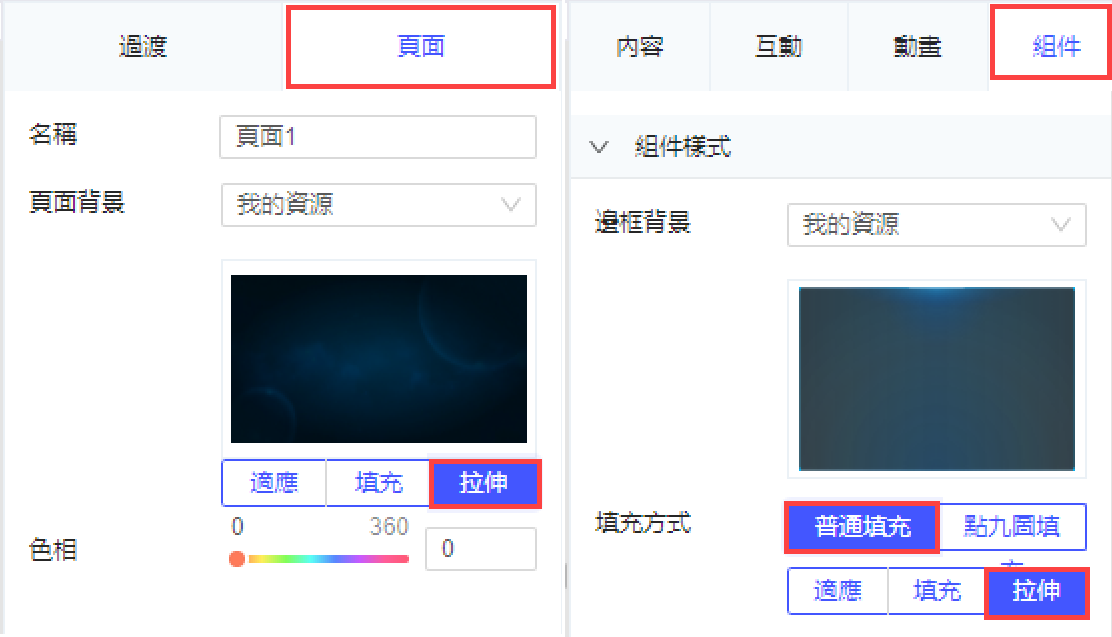

注：雙向鋪滿時，範本頁面/組件背景在雙向鋪滿下可能會顯示錯位，建議將範本頁面/組件的背景填充方式調整為「拉伸」。如下圖所示：
3.5 無自適應

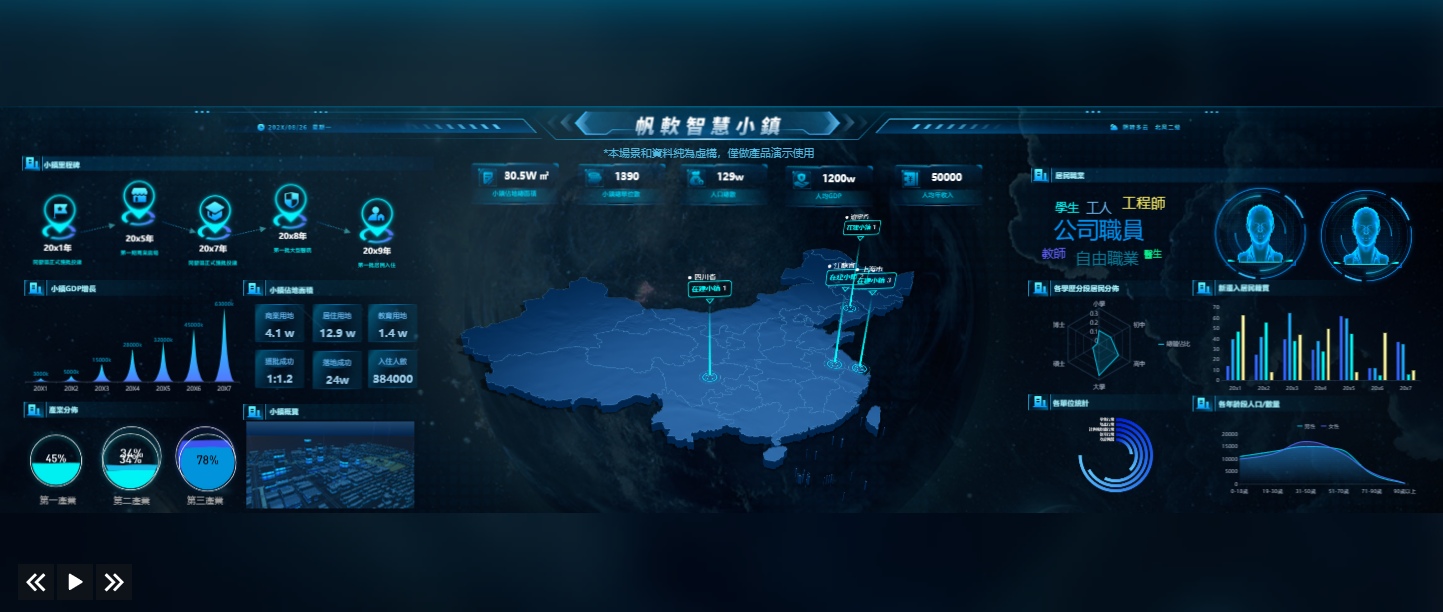

範本展示內容不跟隨瀏覽器比例變化：
4. 畫布顯示比例
畫布顯示比例的調整，不會改變畫布實際大小，僅僅影響編輯器中畫布展示的大小。
支援使用者手動修改縮放值、點選下拉框左右兩側按鈕，或在下拉框中選擇預設的縮放值。縮放值需介於 10-400% 之間。
點選下拉框右側的「適應畫布」按鈕，可以快速調整適應畫布比例和位置並定位畫布。
注：V3.2.0 之前版本，「適應畫布」按鈕名稱為「適應大小」，按鈕位置位於調整比例下拉框內。
也可以透過捷徑鍵實現畫布的縮放和行動，如下圖所示：
注：V3.2.0 及之後版本，支援「ctrl + 滑鼠捲動」或觸控板對畫布進行縮放。
另外 V2.1.1 及之後版本支援透過快捷鍵 Ctrl+\ （Mac 系統為 cmd+\）進入或跳出畫布全螢幕。
畫布全螢幕作用僅為放大展示，當前範本工具欄、配置項面板等均隱藏，無法進行功能配置，但畫布內支援的操作仍可進行。
剛剛開啟或切換進入範本時，需點選畫布或任意組件後，快捷鍵觸發才能生效。
不同範本之間，全螢幕狀態獨立互不影響。
關閉再開啟範本，全螢幕狀態不保留。
5. 畫布輔助線
5.1 輔助線操作
V1.13.1 及之後版本的插件中，畫布支援輔助線功能，可用於定位組件座標，便於調整組件對齊。
操作方式如下：
1）滑鼠在上方或左側的標尺處行動，出現跟隨行動的虛線輔助線，並顯示當前刻度值（單位為 px）。
2）新增輔助線：在標尺上某個位置按即可新增一條輔助線。
3）新增輔助線後，滑鼠行動至已新增的輔助線上，滑鼠變成「雙箭頭」樣式時，可進行以下操作：
選中輔助線：按滑鼠左鍵，可選中輔助線。
行動輔助線：按住滑鼠左鍵，可拖動輔助線。
刪除輔助線：雙擊滑鼠左鍵，或選中輔助線後按下 Delete/Backspace 鍵，或直接拖動輔助線至畫布可視區域外鬆開滑鼠，均可刪除輔助線。
注：以上操作不支援多選批量操作。
4）隱藏輔助線：點選標尺左上頂角的
按鈕，支援隱藏所有輔助線，不支援單條隱藏；隱藏後再次新增輔助線，所有輔助線恢復顯示。
5.2 組件座標與對齊
組件在畫布中行動時，存在以下邏輯：
組件在畫布中拖動時，組件左上角顯示組件座標「x,y」。
當「組件2」拖動與「組件1」平齊或垂直的某個位置時，會出現對齊線，並顯示組件距離。
畫布新增輔助線後，組件行動到輔助線位置，可快速吸附對齊輔助線。
