1. 概述
1.1 版本說明
| 報表服務器版本 | 擴展圖表插件版本 |
|---|---|
| 10.0 | 4.5 |
1.2 應用場景
擴展圖表插件 4.5 版本新增一種圖表類型：輪播餅圖。
該圖表适用於大屏場景，在原餅圖展示形式的基礎上，根據扇形的順序，輪播每個扇形對應的提示信息，效果如下圖所示：
1.3 功能介紹
同時支持單元格數據和數據集數據。
支持定時刷新和輪播聯動，可以聯動單元格或懸浮元素。
支持圖表聯動和組件刷新，詳細介紹參見文檔：擴展圖表組件刷新。
1.4 插件安裝
點擊下載插件：擴展圖表插件
設計器插件安裝方法參照：設計器插件管理
服務器安裝插件方法參照：服務器插件管理

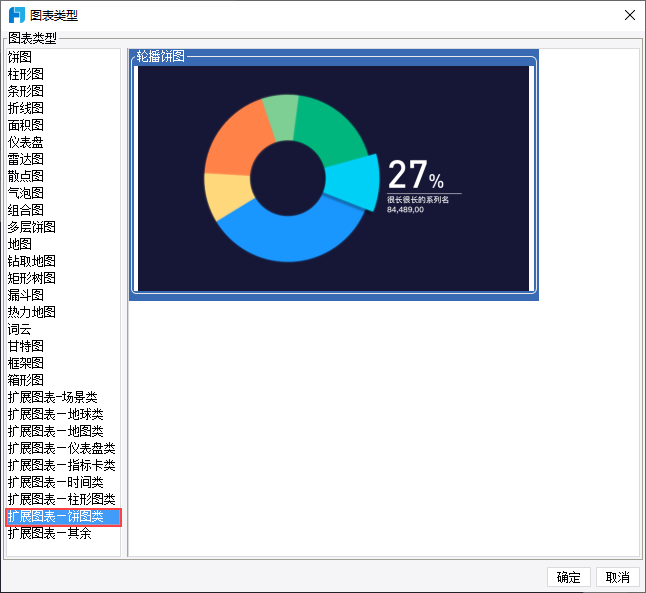

1.5 圖表入口
圖表類型新增「擴展圖表-餅圖類」，該類别下有「輪播餅圖」，可選擇插入到報表中。
2. 圖表屬性
2.1 圖形
輪播餅圖支持調整餅圖的半徑和内徑占比大小。
但内徑占比的範圍是 1~100% ，所以不支持内徑占比爲 0 的基礎餅圖。
2.2 提示
提示文字跟随圖形動态輪播，但是只支持内置字段，不能自定義。

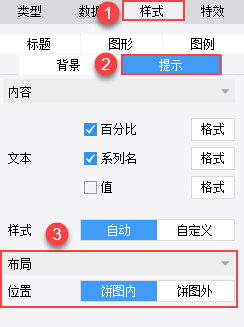

提示文字的位置可以選擇顯示在餅圖内或餅圖外，各自的效果如下：
餅圖内

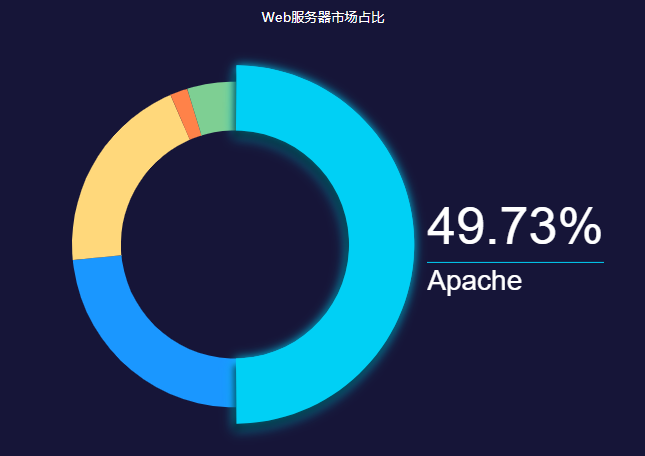

餅圖外
3. 示例
3.1 準備數據
新建普通報表，新建内置數據集，如下圖所示：
3.2 插入圖表
合并一片區域單元格，插入輪播餅圖，如下圖所示：
3.3 綁定數據
綁定數據集中的字段，如下圖所示：
3.4 設計樣式

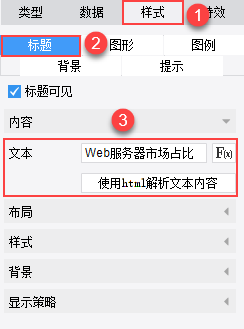

1）給圖表添加一個标題，如下圖所示：
2）将餅圖的内徑占比調整到 70%，如下圖所示：

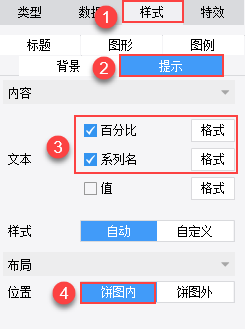

3）提示内容只勾選百分比和系列名，并選擇顯示位置爲餅圖内，如下圖所示：
3.5 效果預覽

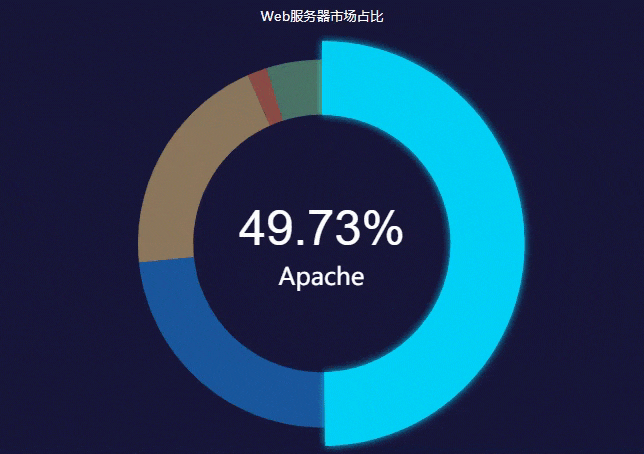

保存報表，點擊分頁預覽，效果如下圖所示：
注：擴展圖表不支持移動端展示。
4. 模板下載
已完成模板可參見：%FR_HOME%\webapps\webroot\WEB-INF\reportlets\doc\Primary\BasicChart\輪播餅圖.cpt
點擊下載模板：輪播餅圖.cpt
