C00-31 擴展圖表場景類

1. 場景切換地圖允許在一個圖表中整合多個三維地圖場景，每個地圖場景能同時顯示點、線、柱和麵，具有強大的資訊展示能力。

2. 場景切換地圖的設定方式和C00-25 擴展圖表地圖類、C00-24 擴展圖表地球類 相似。

3. 一個範本中僅支援使用一個場景切換地圖

4. 場景切換地圖僅支援內建 JSON，不支援自訂地理資訊和自訂圖片地圖。

1

更新插件版本。

1. 點擊【伺服器】→【插件管理，在【我的插件】中，選中擴展圖表插件，點擊【更新】，將插件升級到4.0及以上版本。

2

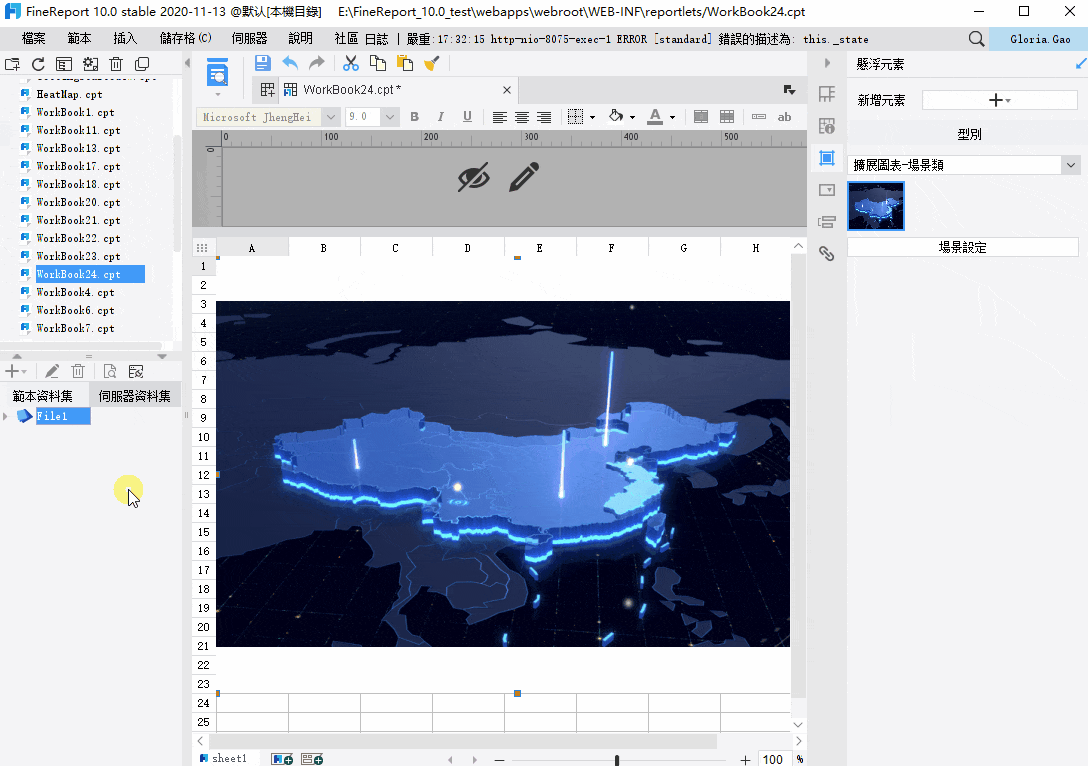

插入圖表。

1. 可在儲存格中插入或以懸浮元素插入，參考A05-04插入圖表、A07-02插入圖表。

2. 以懸浮元素插入為例，點擊【插入】→【懸浮元素】→【插入圖表】→【擴展圖表-場景類】。

3. 通過拉伸調整圖表顯示大小。

3

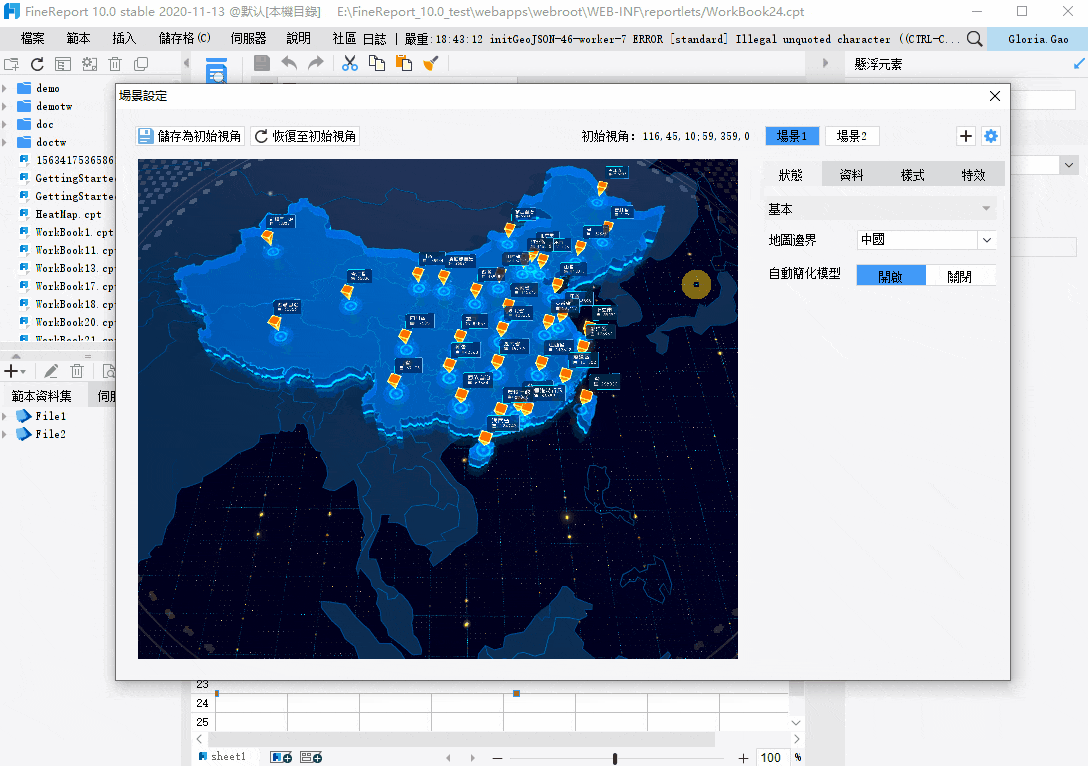

場景1-地圖狀態設定。

1. 點擊【場景設定】，進入地圖場景設定介面，設定場景1的地圖狀態。

2. 選擇【地圖邊界】，可選擇工程下的地區邊界。

3. 【自動簡化模型】預設開啟，一些複雜的地圖邊界會被簡化，一些較小的點（比如島嶼）會不顯示，適合地圖展示範圍較大時使用，也可選擇關閉。

4

場景1-資料綁定。

1. 新增檔案資料集File1，記錄各省市銷售資料，具體可參考A03-02 檔案資料集。

2. 點擊【場景設定】→【資料】，進入資料綁定介面。

3. 資料形式選擇【點】，資料集選擇剛新建的【File1】，【地理位置】選擇【區域名匹配】。

4. 【區域名】選擇欄位【省份】，【系列名使用】選擇【使用欄位名】。

5. 點擊【+】按鈕，新增一個系列，欄位名和系列名設定為銷售額，匯總方式選擇求和。

5

場景2設定。

1. 新增檔案資料集File2，記錄江蘇省內各市的銷售資料，具體可參考A03-02 檔案資料集。

2. 點擊【場景設定】→【+】按鈕，新增一個場景2。

3. 【狀態】設定和場景1相同，設定【地圖邊界】和【自動簡化模型】。

4. 點擊【資料】標籤，進入資料綁定介面。

5. 資料形式選擇【點】，資料集選擇剛新建的【File2】，【地理位置】選擇【區域名匹配】。

6. 【區域名】選擇欄位【市】，【系列名使用】選擇【使用欄位名】。

7. 點擊【+】按鈕，新增2個系列，欄位名和系列名設定為利潤額和運營費用，匯總方式選擇求和。

6

開啟場景輪播。

1. 點擊【】按鈕，切換方式開啟【輪播】，開啟後兩個場景會自動輪播。

2. 設定輪播間隔時間為10秒。

7

點擊【預覽】，在瀏覽器中查看效果。

1. 每隔4秒，場景會自動切換。

2. 下方的按鈕可以控制場景的切換，點擊暫停按鈕，可以保持在當前的場景不切換，點擊向左或向右按鈕，可以直接切換到上一個或下一個場景。

1

初始視角設定。

1. 初始視角即點擊【預覽】後圖表展示的視角。

2. 點擊【場景設定】，選擇第一個場景，在預覽框中通過滑鼠點擊拖動，調整視角，點擊【儲存為初始視角】。

3. 再次調整視角後，點擊【返回初始視角】，地圖會自動轉換為剛剛儲存的初始視角。

2

場景樣式設定。

1. 點擊【樣式】標籤，可對當前場景進行【圖形】和【背景】的設定，圖形可對場景中的點、線、柱形和區域單獨進行樣式設定。

2. 通用的【標籤】樣式設定可參考C02-02 圖表標籤。

3. 【圖形】-【顏色樣式】可調整圖表的主題色，預設為藍色。

3

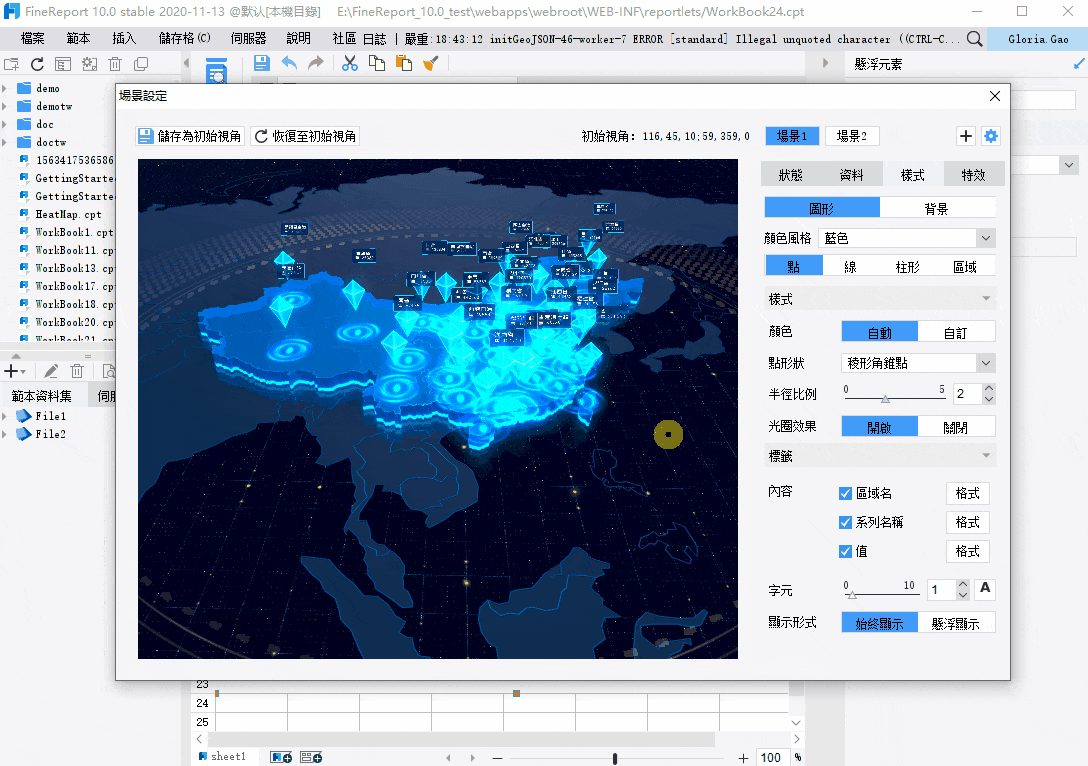

樣式設定-點樣式。

1. 【顏色】預設為自動，可自訂點漸變兩端的顏色。

2. 【點形狀】預設為四角錐點，可選擇其他形狀，如三角錐點、棱形角錐點、光點。

3. 【半徑比例】預設為1，最大為5，可拖動標尺設定。

4. 【光圈效果】預設開啟，可選擇關閉，關閉後每個點下方的光點消失。

4

樣式設定-線樣式。

1. 【顏色】預設為自動，可自訂任意顏色。

2. 【不透明度】預設為20，可拖動標尺設定，數值越小線條越透明。

3. 【流入光圈】和【流出光圈】預設開啟，在線的起點和終點會顯示光圈，也可分別關閉。

5

樣式設定-柱形樣式。

1. 【顏色】預設為自動，可自訂柱形漸變兩端的顏色。

2. 【柱寬比例】和【柱高比例】預設為1，可拖動標尺自訂，最大為10。

3. 【光圈效果】預設開啟，可選擇關閉，關閉後每個柱子下方的光點消失。

6

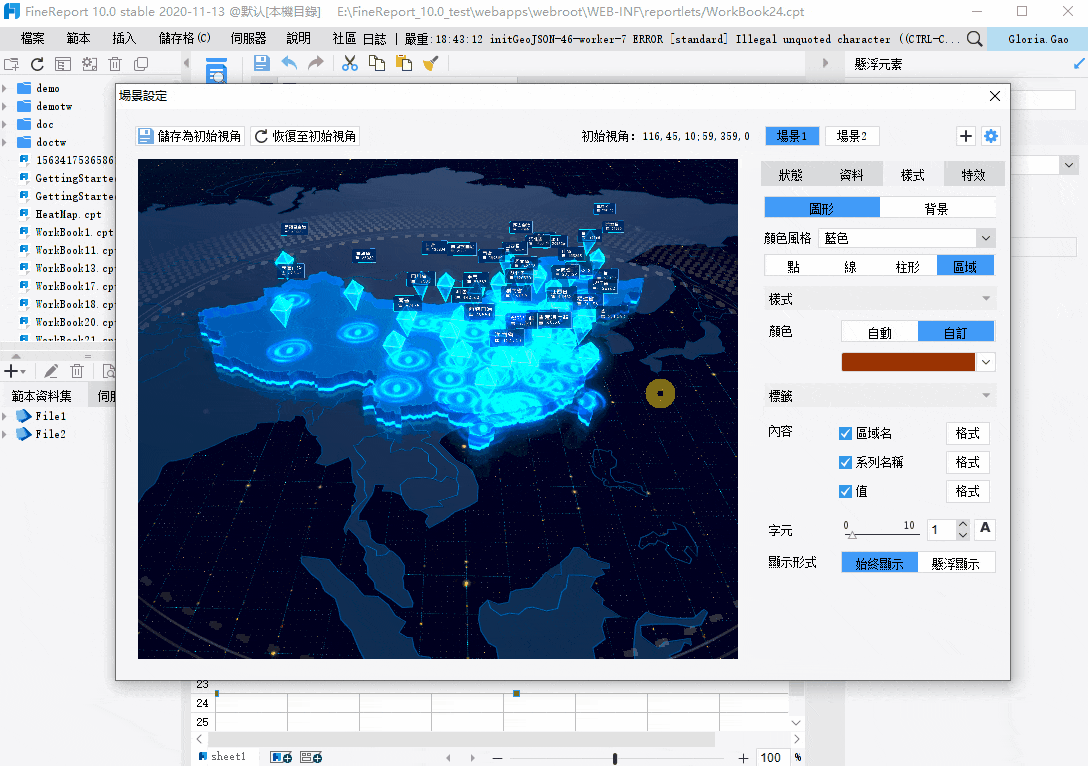

樣式設定-區域樣式。

1. 【顏色】預設為自動，可自訂任意顏色。

7

樣式設定-背景。

1. 背景中可設定一些特效，粒子、流星、齒輪、掃光、底部圖層，預設開啟，可自行設定效果關閉。

2. 【天空背景】是預設的深色背景，可以設為無。
