1. 概述
1.1 版本
| 报表服务器版本 | 插件版本 |
|---|---|
| 11.0.3 | V1.0 |
1.2 应用场景
「三维地图Loca」是一款基于高德地图可视化 Loca 开发的三维地图数据可视化插件，支持数万级数据渲染，丰富的样式以及酷炫的动效。
用户只需简单配置数据，即可在三维地图中可视化展示数据，实现在三维地图中展示不同区域的人口密度、各区域空气质量数据、旅游景点人流量等场景。
1.3 功能描述
帆软提供「三维地图Loca」插件，主要用于三维地图可视化展示数据。
只支持三维热力地图
支持设置经纬度明细数据并计算热力分布
支持基础的样式自定义设置，如地图中心点， 缩放以及热力图层的颜色等
不支持数据标签以及数据刷新、联动
不支持移动端
不支持 IE 浏览器，推荐使用谷歌浏览器
2. 插件介绍
2.1 插件安装
点击下载插件：三维地图Loca插件
设计器插件安装方法请参见：设计器插件管理
服务器安装插件方法请参见：服务器插件管理
2.2 功能入口
1）普通报表
选中单元格并调整到合适大小，点击上方工具栏插入图表按钮，插入「3D地图Loca」。如下图所示：
2）FVS可视化看板
在 FVS 中添加表格组件。编辑表格，上方工具栏中选择插入图表，在图表类型窗口，选择「3D地图Loca」，如下图所示：
注：FVS，仅支持在「表格组件」中插入 3D地图Loca 使用，不支持直接在「图表组件」中使用 3D地图Loca 。
3）决策报表
在决策报表上方的图表工具栏，选择 3D地图Loca 图标，即可添加，如下图所示：
注：决策报表，支持在报表块或图表块中使用 3D地图Loca 。
2.3 属性设置
1）类型
选择右侧「单元格元素>类型」栏，可以选择切换图表类型，并且支持自定义地图样式。
具体说明如下表所示：
| 设置 | 说明 |
|---|---|
| 缩放层级 | 用于控制地图的显示范围，缩放层级越大，绘图区内展示的元素越少, 反之亦然。 自动时缩放层级为5，也可以根据组件展示大小设置合适的缩放层级。 |
| 中心点 | 用来设置地图展示时默认的中心坐标（经纬度）。
|
| 显示标签 | 用于控制高德底图是否显示区域标签，默认为「显示」，效果如下图所示：
选择「隐藏」的效果如下图所示：
|
2）数据
数据来源仅支持「数据集数据」，不支持「单元格数据」。
需要先选择数据集后，依次设置经度、纬度、值三个字段。
3）图层
图层面板主要用来配置数据图层的样式，目前只支持设置热力图层的渐变颜色。
默认为自动，即使用默认的渐变颜色，如下图所示：
也支持自定义热力渐变的颜色。
3. 示例
3.1 新建报表
1）新建一张普通报表。
2）新建一个内置数据集，设置后点击「确定」。
数据集命名为：全国地理数据
数据集内容如下图所示：
3.2 插入图表
1）将单元格调整到合适大小，选中单元格。
2）点击上方工具栏插入图表按钮，插入「3D地图Loca」。
3.3 设置图表属性
1）选中图表所在单元格，点击「单元格元素」。
2）设置「类型」
缩放层级选择「自动」
中心点选择「自动」
显示标签选择「显示」
3）设置「数据」
设置数据来源为「数据集数据」，数据集为「全国地理数据」
经度为「经度」，纬度为「纬度」，值为「值」
4）设置「图层」
热力渐变选择 「自动」。
3.4 效果预览

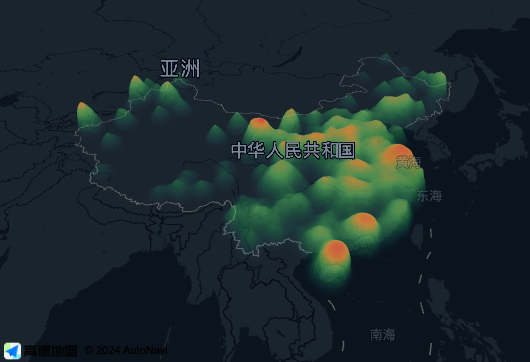

保存报表，点击「分页预览」，效果如下图所示：
注：不支持移动端
4. 模板下载
点击下载模板：三维地图Loca.cpt
5. 注意事项
1）三维地图Loca 使用了 WebGL 等技术，对电脑的硬件有一定的要求，建议使用谷歌浏览器并配有独立显卡，否则可能会显示不出来。
2）不支持 IE 浏览器。
