1.模板内容

这是一张智慧城市展示看板，包括一个主模块和六个子模块，分别从数据交换趋势、目录分布、部门分布、数据采集、最新发布、目录状态、接口排名几个方面进行展示。

模板实现效果如下：

模板下载：https://market.fanruan.com/template

模板特色功能：实时获取时间、卡片式布局、JS实现点击控件按钮切换

2.模板内容的排版布局——卡片式布局

在报表界面中使用卡片式布局是一个很好的体验，具有独立聚焦、轻便灵活的优点，因为他们看起来像现实世界的有形卡。它更直观的展现一个整体，一个模块的信息。卡片将内容划分成几个部分，这样划分可以占用的屏幕空间更少，而且更清晰的区分不同的内容。【如何做一张好看的报表- FineReport帮助文档 - 全面的报表使用教程和学习资料 (fanruan.com)】

本次模板的制作是采用的卡片式布局，采用的设计样式如下：

3.模板布局方式与属性设置

布局方式：布局方式是指决策报表 body 框架内所有组件的放置方式，包括自适应布局和绝对布局，本模板采用的是绝对布局。绝对布局允许组件随意放置，只要组件在 body 中即可，所有组件不会铺满整个 body。组件可以重叠，改变一个组件的大小，其他组件的大小不会受影响。

设置body的属性：组件大小为1141*640，布局方式为绝对布局，缩放逻辑为适应区域，主题颜色填充为深蓝色（颜色的rgb颜色值为21,88,154，十六进制颜色码为#15589A（可以用颜色选取器吸取））

设置模板-PC端自适应属性：字体选择"不自适应"，表格选择“双向自适应”。

4.模板构成

本模板按照布局可以拆分为一个主模块和六个子模块。每个模块包含的不同组件共同说明一个主题，接下来将分模块进行各组件的构成说明与实现说明。

4.1主模块的构成与组件实现

主模块主要是对数据交换趋势的展示，一共由16个组件构成。

序号	组件类型	个数	涉及功能	效果展示
1	报表块	7	主模块背景模块标题指标卡
2	仪表盘	3
3	面积图	3
4	控件	3	按钮控件用来切换面积图

1）报表块

用报表块实现主模块的背景颜色

①将报表块拖入到body中的主模块位置

②设置组件属性：控件位置为（329,10），控件大小为580*628，主体填充颜色为深蓝色（颜色的rgb颜色值为21,55,110，十六进制颜色码为#15376E），不透明度为80%


用报表块实现标题

①将报表块拖入到body中的主模块位置

②编辑该报表块，在相应单元格里输入标题名称并设置标题字体、颜色、大小等

③设置组件属性：控件位置为（336,17），控件大小为133*26，内边距均为1


④预览效果


用报表块实现指标卡

①将报表块拖入到body中的主模块位置

②编辑该报表块，插入图片、文本等

③设置组件属性：控件位置分别为（379,42）和（361,304），控件大小分别为406*61和530*66，内边距均为1

④预览效果

拓展：

指标卡的样式很多样，本张模板采用的仅仅是指标卡最基本的样式，其他更多展示形式可见：https://market.fanruan.com/reuse

【大屏素材简介】https://help.fanruan.com/dvg/doc-view-68.html

【图标素材下载网站】https://www.ztupic.com/tupian/15850529689525/0-15-1-0-1.html

https://www.iconfont.cn/

（以上两个图标素材下载网站均来自于外部非帆软所有，商用请注意版权问题）

用报表块实现特殊文本样式

①将报表块拖入到body中的主模块位置（拖入三个）

②向单元格中插入相应的文本并设置文本样式

③设置组件属性：三个组件的坐标和尺寸分别如下（从左到右一一对应）:

④预览效果

2）仪表盘

①将图表栏的仪表盘图标拖入到body中的主模块位置（拖入三个）【百分比圆环仪表盘-https://help.fanruan.com/finereport/doc-view-1325.html】


②类型选择第三种—百分比圆环仪表盘


③分别为三个仪表盘选择相应的数据集，分类名和指针名选择需要计算展示的字段，其中目标值选择自定义，用SUM()函数计算所有字段的总和作为目标值。例如第一个仪表盘中的目标值计算方式为 2）-③.jpg

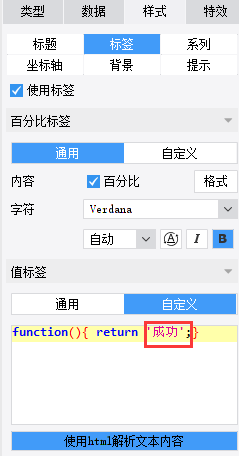

④调整标签、配色、底盘背景等

⑤调整三个组件的坐标和尺寸分别如下

⑥预览效果


拓展：

其他更多仪表盘展现形式可见：https://market.fanruan.com/reuse

百分比刻度槽型仪表盘-https://help.fanruan.com/finereport/doc-view-3380.html

试管型仪表盘-https://help.fanruan.com/finereport/doc-view-1326.html

3）面积图

①将图表栏的面积图图标拖入到body中的主模块位置（拖入三个，分别重命名为“数据交换-月”，“数据交换-季”，“数据交换-年”）参照【面积图-https://help.fanruan.com/finereport/doc-view-3379.html】


②类型选择第一种


③分别为三个面积图图表选择相对应的数据集和字段

④设置样式-系列：配色方案进行自定义组合色，不透明度调整为15%


⑤三个组件的大小和位置均调整为


⑥预览效果

拓展：

其他更多面积图展现形式可见：https://market.fanruan.com/reuse

更多面积图实现方法如下：

百分比堆积面积图-https://help.fanruan.com/finereport/doc-view-1314.html

垂直和曲线面积图-https://help.fanruan.com/finereport/doc-view-1315.html

范围面积图-https://help.fanruan.com/finereport/doc-view-3773.html

4）按钮控件

①将控件区的按钮控件拖入到body中合适的位置（拖入三个，分别重命名为“month”、"period"、"year"）【控件按钮-https://help.fanruan.com/finereport/doc-view-265.html】【事件响应方式-https://help.fanruan.com/finereport/doc-view-1180.html】

②在属性中分别设置按钮名称为“月”、“季”、年“”，调整控件大小均为24*24，调整控件位置如下所示

③分别为三个按钮控件添加事件，实现通过点击三个控件按钮来切换3）面积图中的三个（月、季度、年）面积图，接下来将以“month”控件举例介绍，其它两个也类似，需要将JavaScript脚本中相应参数修改。

添加事件“初始化后”，编辑初始化后的JavaScript脚本


JS代码如下：

setTimeout(function(){
    $("div[widgetname$='MONTH']").css("background", "rgb(0, 27, 56)");
    $("div[widgetname$='PERIOD']").css("background","");
    $("div[widgetname$='YEAR']").css("background","");
    },1000);

添加事件“点击”，编辑点击后的JavaScript脚本


JS代码如下：

var month = this.options.form.getWidgetByName('数据交换-月');
var period = this.options.form.getWidgetByName('数据交换-季');
var year = this.options.form.getWidgetByName('数据交换-年');
month.setVisible(true);
period.setVisible(false);
year.setVisible(false);
$("div[widgetname$='MONTH']").css("background","rgb(0, 27, 56)");
$("div[widgetname$='PERIOD']").css("background","");
$("div[widgetname$='YEAR']").css("background","");

④预览效果
