1. 概述编辑
1.0 使用须知&免责声明
1. 地理信息数据可能会涉及到隐私问题，图表只做展示，不对数据来源负责。
2.报表服务器需要能连公网，和百度地图api网络互通
3.百度地图的使用授权问题：
3.1 使用百度地图需要配置相关地图调用的ak，申请方式https://lbsyun.baidu.com/index.php?title=jspopular
3.2 插件使用到百度的路径规划相关接口，会有相应的qps限制。具体内容如下（摘自百度）：
3.2.1 个人认证开发者默认日配额详见开发者权益。
3.2.2 除日配额外，服务并发（QPS）额度也将进行调整，详见下表。未提及的服务并发（QPS）额度不变。
3.2.3 已购买商用授权开发者及线下合作大客户额度不受影响。
（生效日期∶2022年07月04日开始调整，2022年08月05日前调整完毕）
服务名称 | 个人认证开发者并发（次/秒） |
地理编码 | 30 |
逆地理编码 | 30 |
地点检索 | 30 |
路线规划 | 30 |
驾车路线规划（轻量） | 30 |
公交路线规划（轻量） | 30 |
步行路线规划（轻量） | 30 |
骑行路线规划（轻量） | 30 |
批量算路 | 30 |
坐标转换 | 30 |
行政区划查询 | 30 |
静态图 | 30 |
国内天气查询 | 30 |
如果您并非个人开发者，而是企业开发者，并非因个人目的使用百度地图开放平台的产品及服务，请您务必操作企业认证，以免导致您个人对企业行为承担责任的不利后果。
温馨提示：为了给开发者提供更方便、快捷的服务，开发者除对公打款认证、企业组织认证外，还可以选择百度智能云认证方式进行企业认证。 （https://lbs.baidu.com/apiconsole/user/authcompany）
1.1 版本
| 报表服务器版本 | 插件版本 |
|---|---|
| 10.0~11.0 | 1.0.0 |
1.2 应用场景
针对不同的客户，使用不同的模式，实现百度地图上相关路径规划，实时点位监控等场景功能，具体描述如下：
路书模式：将历史经过的点位依次直线相连，并动态展示出历史的轨迹线路。
监控模式：类似快递公司，确定了起点和终点，希望能监控到当前货车在哪个位置上，比如1小时更新一下最新的实时位置。确定起点和终点，展示算法实时推荐路径；依赖历史点位，设置自动刷新，定时刷新实际路径（实际路径红色区分）。
大数据模式：类似广告投放场景，某企业有大量的客户上下班位置，希望知道用户上下班途径的线路中，那些区域是交集点多的位置，从而在人流量大的区域，进行精准的广告投放。
1.3 功能描述
支持路书模式，监控模式和大数据模式的地图展现效果。
1.监控模式下，只支持最新标记点超链到其他模板和路径
路书模式下，支持所有标记点超链到其他模板和路径
大数据模式，不支持点击超链
2.支持三种默认地图背景样式切换
3.不支持移动端展现；暂不支持图表导出，定时调度推送相关模板时展示此图表
2. 插件介绍编辑
2.1 插件安装
点击下载插件：路径监控地图
设计器插件安装方法请参见：设计器插件管理
服务器安装插件方法请参见：服务器插件管理
2.2 操作方法
2.2.1 以cpt 举例，新建路径监控地图
2.2.2 数据准备
1.坐标位置请使用百度地图的坐标经纬度。如果定位在海上或者国外，路径规范可能无法展示相关路径内容。
2.参考截图，数据格式为起点经纬度，终点经纬度，当前点经纬度（监控模式和路书模式需要当前点经纬度和时间），业务数据value，desc，time
3.当前点和历史点数据都来自同一组字段clat和clon，所以数据集中数据建议以时间倒序排序，最新时间再最后一条（也就是当前点）；之前的数据全是历史点。
在展示实际路径功能场景下，实际路径是在地图上将历史点+当前点以直线相连，如果历史点数据不够密集（数据集采用频率不够高）的话，所连接起来的线段可能会不在实际的地图道路中。类似出现跨域山峰，河流，楼宇的线段路径。
3. 示例编辑
3.1 设计报表
以cpt下制作监控模式地图为例，制作过程如下。
3.1.1 类型
选择第一个监控模式类型

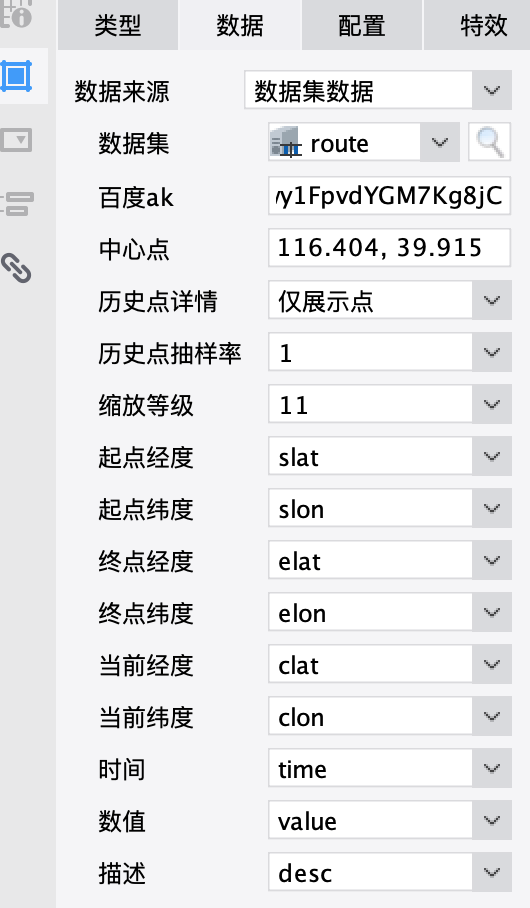

3.1.2 数据
数据集选择上图数据结构设置的内置数据集
| 监控模式 | 路书模式 | 大数据模式 |
|---|---|---|
 |  |  |
百度ak: 调用百度地图所需的key，参考申请方式https://lbsyun.baidu.com/index.php?title=jspopular
中心点：地图初始化时的中心点经纬度，例如以北京为中心点，则设置成116.404, 39.915
（中心点数据如想自定义请严格按照xxxx,xxxx 英文逗号分割格式，否则会使用默认116.404, 39.915为中心点）
历史点详情：针对历史点的点位和详细信息提示框的展示控制
仅展示点--只展示历史点图标，鼠标移入移出历史点图标时，动态展示提示框
全不展示--不展示历史点图标和提示框
展示点和详情--展示历史点图标和提示框
历史点抽样率：因为由点划线，需要非常多的点位，如果每个点位都展示出来，前端会很很拥挤重叠，故此设置历史点位的抽样频率，支持范围1-65535指数递增，默认1。（比如设置1，就是现在所有历史点；设置16，就是历史点每隔16个点前端展示）
缩放等级： 地图缩放等级，可配置范围1-11
起点经度：路径起点的经度
起点纬度：路径起点的纬度
终点经度：路径终点的经度
终点纬度：路径终点的纬度
当前经度：路径当前点的经度 （例如监控模式下，当前车辆所在位置的经度）
当前纬度：路径当前点的纬度 （例如监控模式下，当前车辆所在位置的纬度）
时间：时间信息 （例如监控模式下，当前车辆所在位置的时间点）
数值：业务相关的数据 （例如监控模式下，可以设置成车牌号，或者填充成其他业务数值）
描述：对应的描述文本
3.1.3 配置
3.1.3.1 标题
图表的标题，不设置则不显示，如果设置，则叠加在地图顶部区域，如下效果：
3.1.3.2 背景
支持三种默认地图背景样式切换
3.1.4 特效
3.1.4.1 刷新
【大数据模式不支持定时刷新】 大数据情况下会多次查询路径规划接口，如果支持定时刷新，频繁刷新，很快会耗尽接口qps。
仅支持定时刷新配置，配置后定时刷新地图内容。以当前监控模式为例，如下设置会每隔70s将前端地图上的标记点重新绘制一遍。
3.1.4.2 超链
监控模式和路书模式下，支持标记点超链到其他模板和路径，并且支持传递编辑点相关的值（VALUE）,时间（TIME）,描述（DESC）和其他自定义的参数；
大数据模式下，支持整个地图点击后超链到其他模板和路径，并支持传递自定义参数。（大数据模式下超链针对整个地图，所以没有VALUE,TIME,DESC等点位特征值参数）
| 监控模式 | 路书模式 | 大数据模式 |
|---|---|---|
| 监控模式仅当前点（最新的一个点）支持点击超链 | 路书模式所有历史点支持点击超链 | 超链针对整个地图 |
 |  |  |

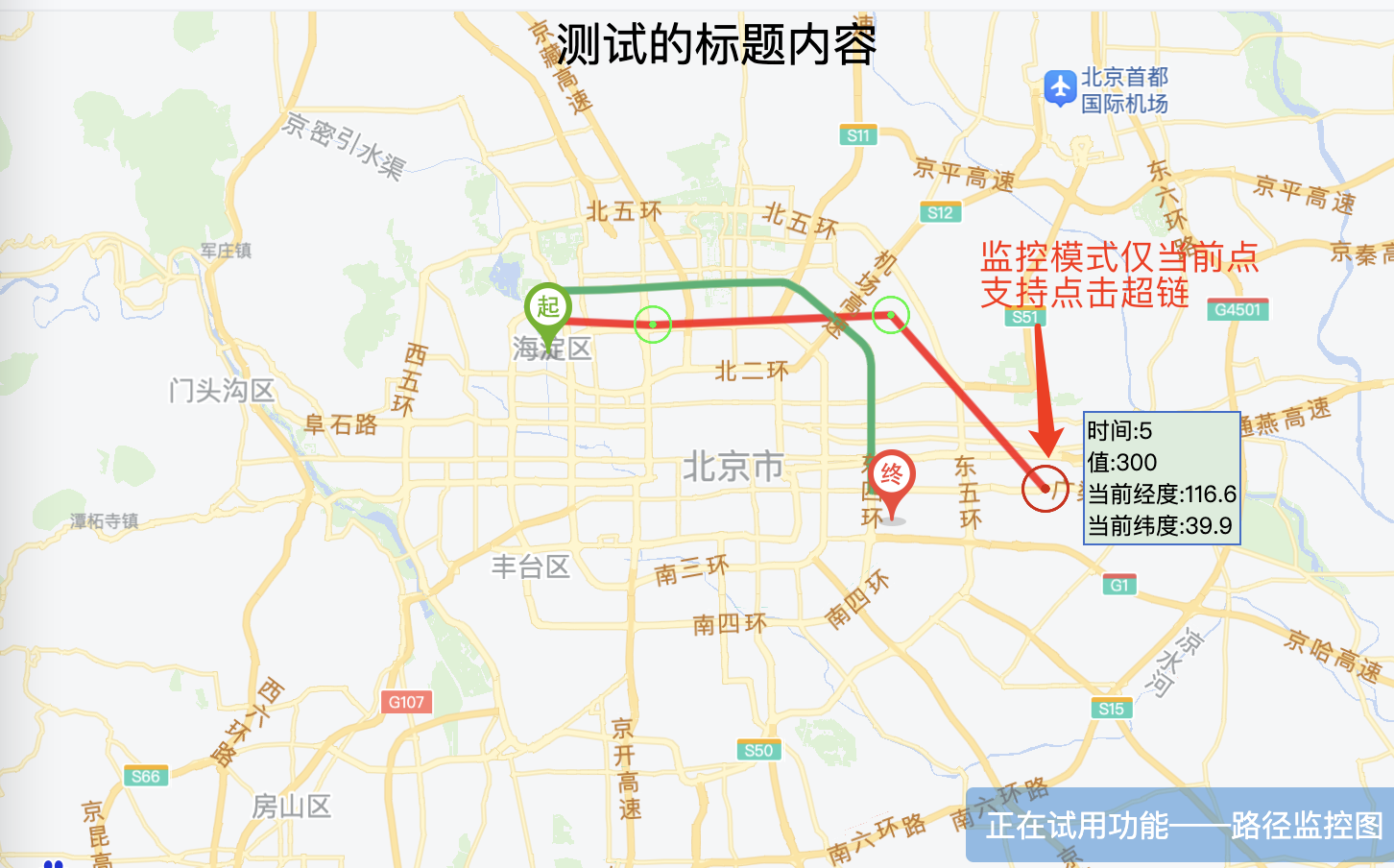

3.2 效果预览
| 监控模式 | 路书模式 | 大数据模式 |
|---|---|---|
 |  |  |
注：所有模式均不支持移动端，不支持IE预览，不支持导出。
