1.1 版本

1.2 预期效果

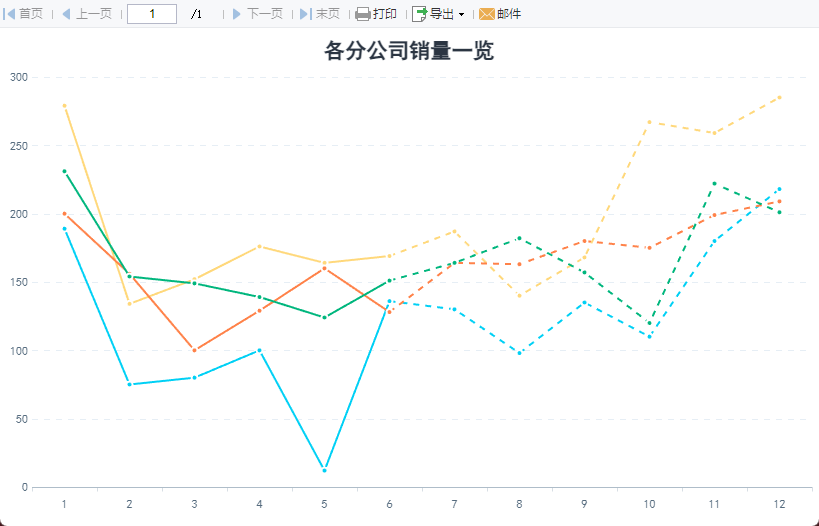

在使用折线图时，希望前半段显示实线，后半段显示虚线，如下所示：

1.2 解决思路

图表特效-条件显示里面的虚线对分类不起作用，只对系列起作用，因此通过对系列进行改造来达到这个效果。

2.1 新建数据集

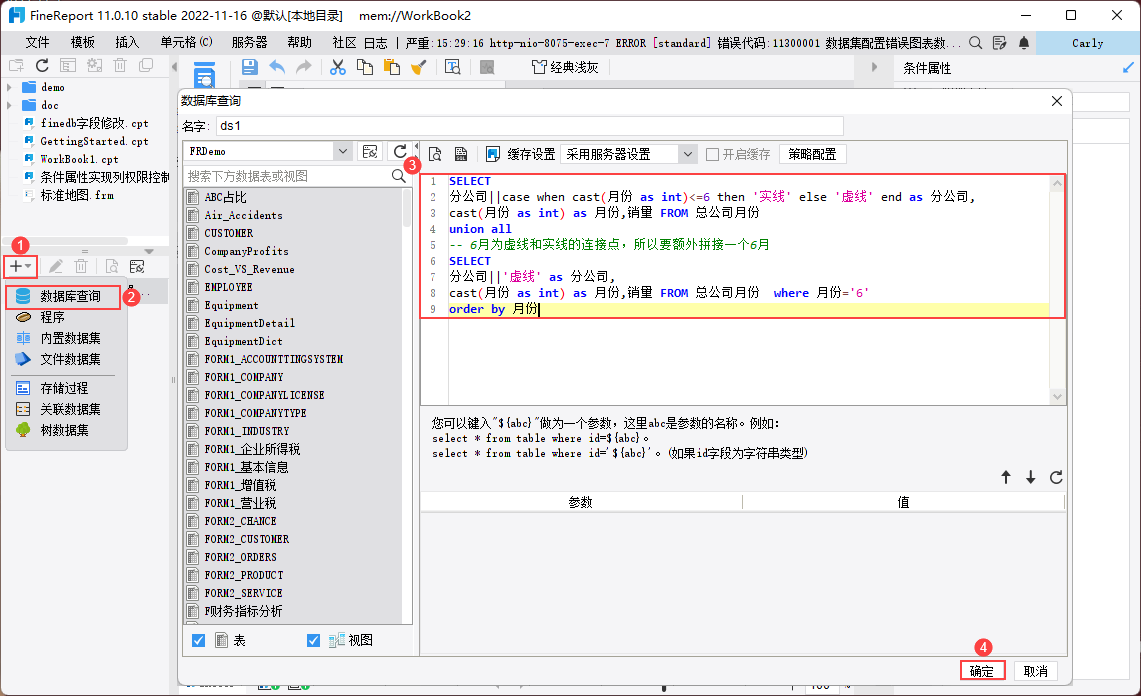

新建一个普通报表，新建数据集ds1，SQL语句如下：

SELECT

分公司||case when cast(月份 as int)<=6 then '实线' else '虚线' end as 分公司,

cast(月份 as int) as 月份,销量 FROM 总公司月份

union all

-- 6月为虚线和实线的连接点，所以要额外拼接一个6月

SELECT

分公司||'虚线' as 分公司,

cast(月份 as int) as 月份,销量 FROM 总公司月份  where 月份='6'

order by 月份

注：这里以6月作为实线和虚线的分界点，因此6月份要同时具有实线和虚线两种状态，在图上才能连起来。

2.2 设计图表

在A1单元格插入一张折线图，图表数据来源数据集ds1，设置如下表所示：

2.3 设置系列颜色

选中折线图，点击「样式>系列」，选择自定义组合色。

因为实线的系列只有4个，所以只保留4种颜色，后面的虚线系列就会重新使用这4种颜色，从而使实线和虚线同一种颜色的连接在一起。

2.4 设置条件属性

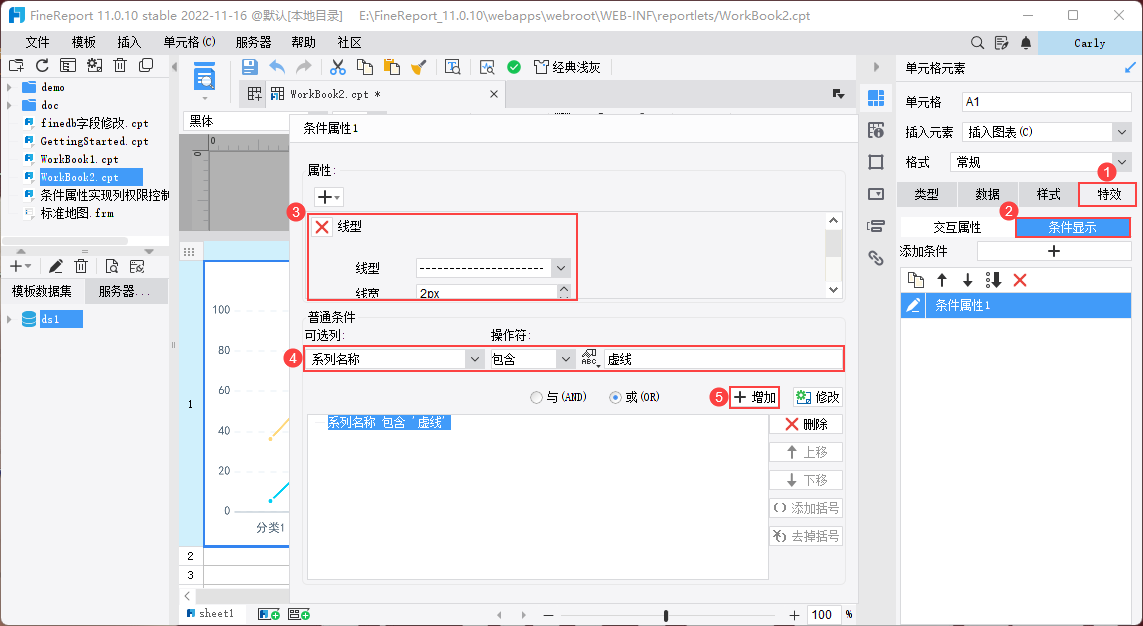

选中折线图，点击「特效>条件显示」，新增一个条件属性。

设置属性：线型为虚线；设置条件：系列名称包含虚线。如下图所示：

2.5 效果预览

1）PC端：

2）移动端：

点击下载模板：折线图虚实线拼接.cpt
