1.1 版本

1.2 应用场景

玫瑰图使用扇形的半径和面积表示数值的大小，一般用于数据条数较多且大小相近的二维数据占比分析。

FineReport 中包含两种玫瑰图：

• 等弧度玫瑰图：每个扇形区域的弧度相同，扇形半径及面积根据值的大小改变。

• 不等弧度玫瑰图：每个扇形区域的弧度、半径及面积均会根据值的大小改变。

效果如下图所示：

1.3 图表特点

优点：较为直观的对比各系列的数值差异，且较为美观。

缺点：因为半径和面积是平方关系，因而会将数据的比例夸大，不适用于数据差异过大的数据。

2.1 准备数据

点击设计器左上角「文件>新建普通报表」，新建数据库查询 ds1，输入 SQL 语句：SELECT 销售员,sum(销量) as 销量 FROM 销量 group by 销售员 order by 销量。取出销量表中的销售员及其对应的总销量数据，并按照销量升序排序。

2.2 插入图表

合并一片单元格区域，点击上方工具栏插入图表按钮，选择「饼图>等弧度玫瑰图」。如下图所示：

2.3 设计图表

选中图表，点击右侧属性面板「单元格元素」，可设置图表的各个属性：类型、数据、样式、特效。

2.3.1 图表类型

选中图表所在单元格，点击右侧「单元格元素>类型」可查看和选择图表类型。

2.3.2 绑定数据

选择「数据」，绑定图表数据如下图所示：

2.3.3 设置样式

1）选择「样式>标题」，输入文本「等弧度玫瑰图」，其余设置保持默认。如下图所示：

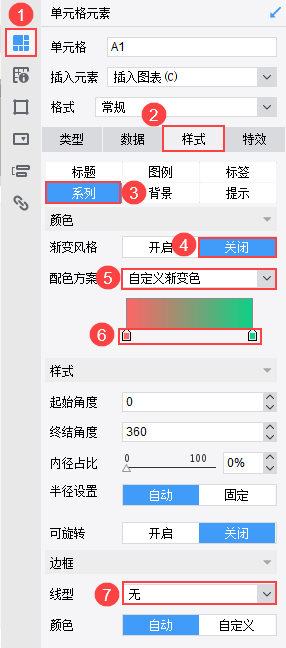

2）选择「样式>系列」，设置渐变风格为「关闭」，配色方案为「自定义渐变色」，点击色标弹出选择颜色对话框，左侧色标值为 ff6666，右侧色标值为 0cd287。最后将边框线型设置为「无」。如下图所示：

2.3.4 复制图表

上述步骤完成后即「等弧度玫瑰图」设计完成，接下来我们将「等弧度玫瑰图」直接复制粘贴，在其基础上修改，来设置「不等弧度玫瑰图」。

1）将图表粘贴后，点击「单元格元素>类型」，将图表类型改为「不等弧度玫瑰图」。如下图所示：

2）修改标题。如下图所示：

3）修改系列样式。这里将「不等弧玫瑰图」系列的起始角度设为 270，终结角度设为 90，即半圆形状态；再将内径占比设为 10%，即图表中部有镂空的样式。如下图所示：

2.4 效果预览

2.4.1 PC 端

保存报表，点击「分页预览」，效果如下图所示：

2.4.2 移动端

App 端和 HTML5 端均支持，效果如下图所示：

已完成模板可参见：%FR_HOME%\webapps\webroot\WEB-INF\reportlets\doc\Chart\PieChart\玫瑰图.cpt

点击下载模板：玫瑰图.cpt
