1.1 版本

1.2 图表特点

基础箱形图：数据中只包含一个分类变量和一个连续变量。

如下图基础箱形图示例，只包含一个分类变量科目，一个连续变量成绩。

2.1 准备数据

点击设计器左上角「文件>新建普通报表」，新建内置数据集高二年级理科成绩，如下图所示：

2.2 插入图表

合并一片单元格区域，点击上方工具栏插入图表按钮，插入「箱型图」，如下图所示：

2.3 绑定数据

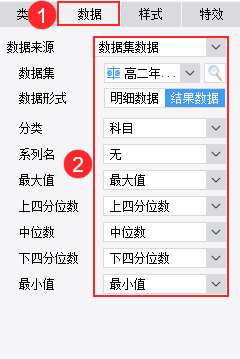

绑定箱形图数据，由于内置数据集中是已经计算好的数据，因而数据形式使用结果数据，如下图所示：

2.4 设计样式

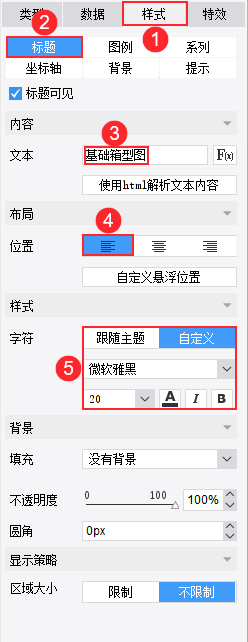

1）将标题修改为基础箱形图，居左显示，字符设置为 20 号、微软雅黑、灰色，如下图所示：

2）由于基础箱形图没有系列，取消显示图例，如下图所示：

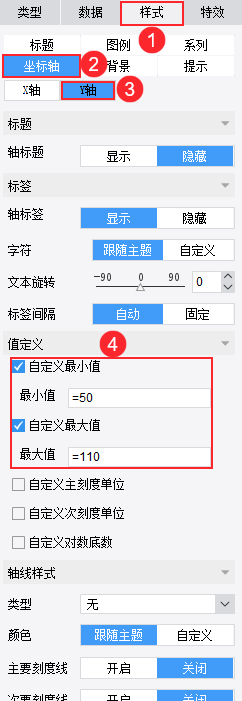

3）自定义 Y 轴的最小值和最大值，让箱形图显示范围更加合理。

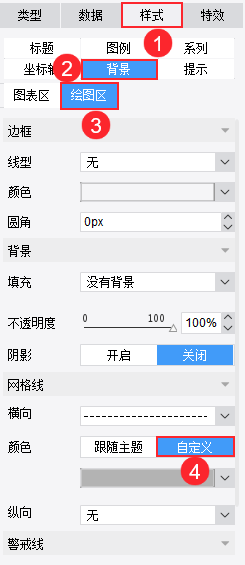

4）将绘图区的网格线修改为虚线，如下图所示：

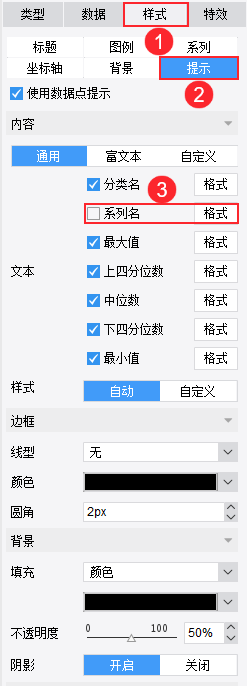

5）取消勾选系列名提示，因为基础箱形图没有系列，如果不取消勾选，前端预览时提示的系列名处会空一行出来。

2.5 效果预览

2.5.1 PC 端

保存报表，点击「分页预览」，效果如 1.2节 所示。

2.5.2 移动端

同时支持 App 端和 H5 端预览，效果如下图所示：

点击下载模板：基础箱型图.cpt
