1. 概述编辑
1.1 版本
报表服务器版本 | JAR 包版本 | 插件版本 |
11.0 | 2022-08-11 | V1.0.0 |
1.2 应用场景

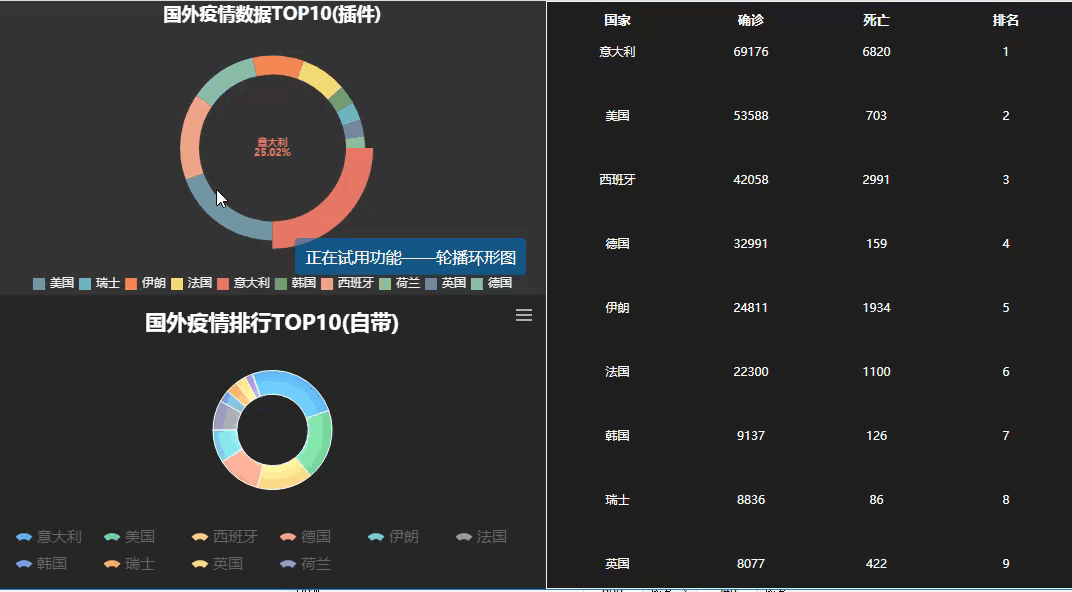

插件在集成Echart环形图的基础上添加了大屏所需的自动播放系列的功能。给环形图提供了动态效果，丰富了大屏和报表的题材，具体效果如下图所示：
效果图如下：
1.3 功能描述
主要功能：
添加了环形图轮播效果，可自定义环形轮播图样式设置和动画效果。
2. 插件介绍编辑
2.1 插件安装
点击下载插件：轮播环形图插件
设计器插件安装方法参照 设计器插件管理
服务器安装插件方法参照 服务器插件管理
2.2 操作方法

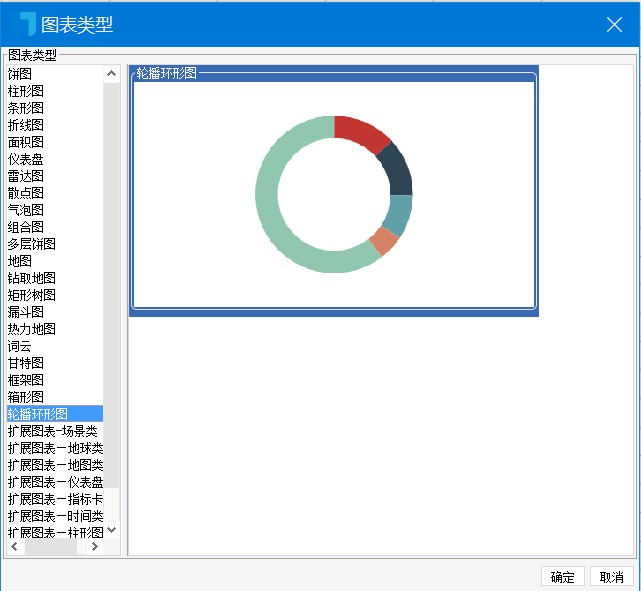

安装好插件后，图表类型新增「轮播环形图」，该类别下有「轮播环形图」，可选择插入到报表中。
决策报表

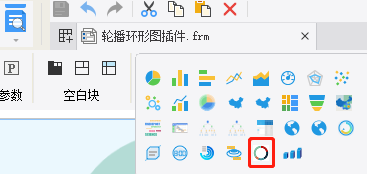

新建决策报表，图表管理面板处会新增一个图表控件：环形轮播图，将其拖入到决策报表中即可使用。如下图所示：
普通报表模板
设计器打开CPT模板，在菜单“插入”-》“单元格元素”或者“悬浮元素”，选择“插入图表”。
3. 图表属性编辑
3.1 数据属性
支持数据库数据集，文本数据集，内置数据集，关联数据集等数据集设置。
数据源填你对应数据来源，选择你对应的分类，系列名，值及汇总方式。
3.2 样式属性
样式属性有五种类型：标题、图形、图例、提示内容、提示样式

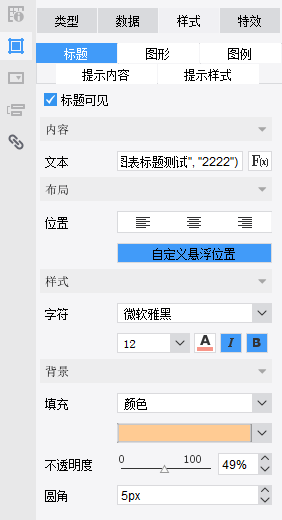

3.2.1 标题
标题属性，可以设置图表标题的内容和外观效果。
标题可见：是否显示标题组件。
文本：主标题文本，支持使用
\n换行。位置：标题组件的布局位置。
样式：标题文本的外观样式，颜色、字体、粗细等。
填充：标题背景色。
不透明度：背景颜色的透明度值，即RGBA的 alpha 通道值。例如
'rgba(128, 128, 128, 0.5)'圆角：圆角半径，单位px。

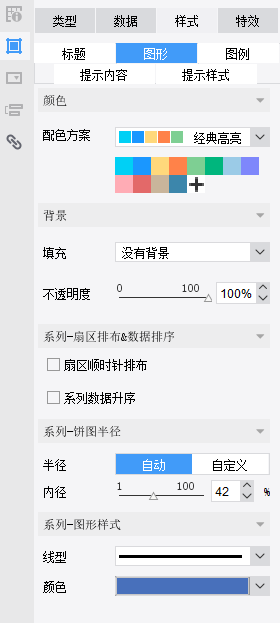

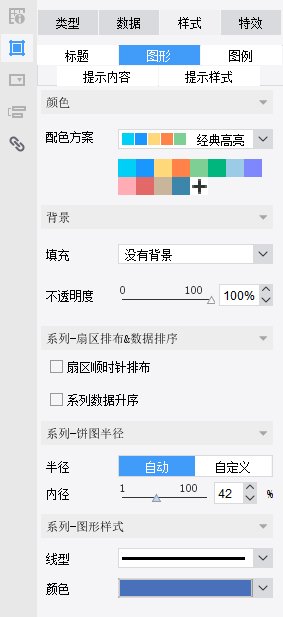

3.2.2 图形
图形属性，可设置图形的外观样式效果。
配色方案：调色盘颜色列表。依次循环从该列表中取颜色作为系列颜色。
填充：标题背景色。
不透明度：背景颜色的透明度值。
扇区顺时针排布：饼图的扇区是否是顺时针排布。
系列数据升序：升序排列系列数据值。
半径：饼图半径值大小。
内径：内半径设大显示成圆环图。
线型：扇区图形边框粗细值。
颜色：扇区图形边框颜色。

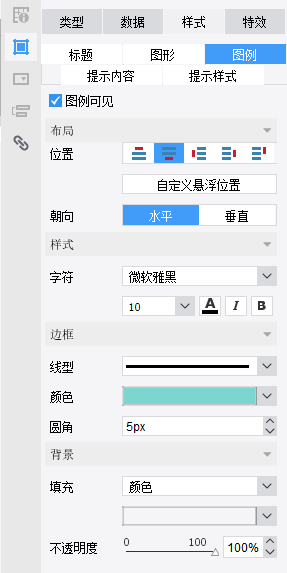

3.2.3 图例
图例属性，可设置图例的外观样式效果。
图例可见：是否显示图例。
位置：图例组件离容器布局位置。
朝向：图例列表的布局朝向。
样式字符：图例的样式，文本的外观样式，颜色、字体、粗细等。
边框线型：图例的边框线宽。
边框颜色：图例的边框颜色。
边框圆角：图例的边框圆角半径。
背景填充：图例背景色。
背景不透明度：图例背景颜色的透明度值。
3.2.4 提示内容
提示内容属性，可设置饼图图形上的文本标签外观样式效果。
格式器：标签内容格式器，支持字符串模板和回调函数两种形式，字符串模板与回调函数返回的字符串均支持用
\n换行。详细参考 格式器位置：标签的位置。
3.2.5 提示样式

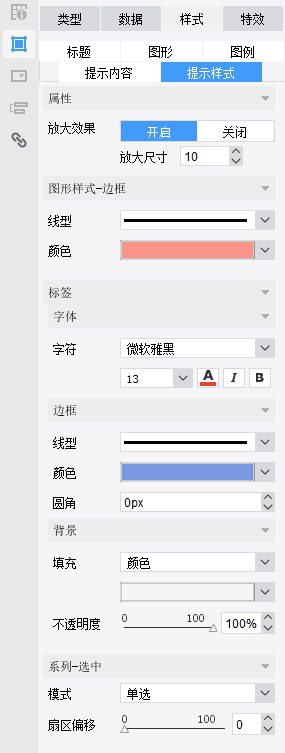

提示样式属性，可设置饼图高亮状态的扇区和标签样式。
放大效果：是否开启高亮后扇区的放大效果。
边框线型：高亮扇区的边框线宽。
边框颜色：高亮扇区的边框颜色。
标签字符：标签的样式，文本的外观样式，颜色、字体、粗细等。
标签边框线型：标签的边框线宽。
标签边框颜色：标签的边框颜色。
标签边框圆角：标签的边框圆角半径。
标签背景填充：标签背景色。
标签背景不透明度：背景颜色的透明度值。
饼图选中模式：选中模式的配置，表示是否支持多个选中。
扇区偏移：选中扇区的偏移距离。
3.3 特效
3.3.1 特效属性
特效属性：设置动画参数。
动画：三种类型，无动画、渐变动画、自定义动画。
间隔：动画间隔时间。
是否永久动画：勾选后，鼠标点击扇区或图形时，不会中止动画播放。
自定义动画-旋转：控制图表扇区角度，实现扇区按照指定方向旋转效果。
定时刷新：按照时间间隔，图表数据定时更新数据。定时刷新时，当前正在动画扇区会播放动画结束，不停止。
超级链接：图表可添加链接，实现鼠标双击打开链接页面效果。

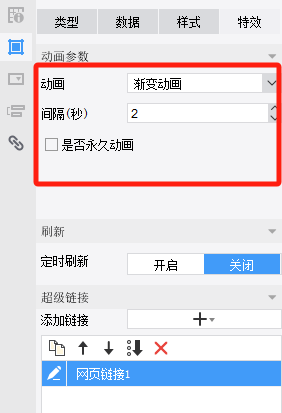

渐变动画设置项，如下图：

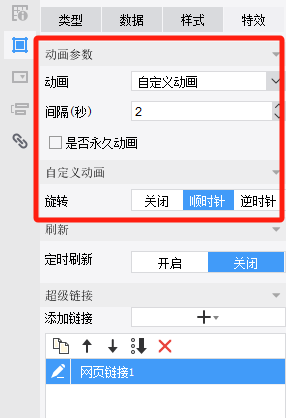

自定义动画设置项，如下图：
3.3.2 特效展示

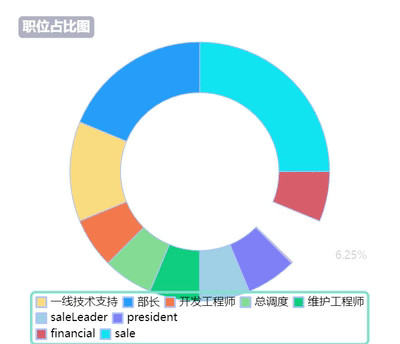

渐变动画效果：
自定义动画-高亮放大效果：
参数设置：提示样式中，放大尺寸值20；系列-选中，扇区偏移值0。特效中，旋转关闭。

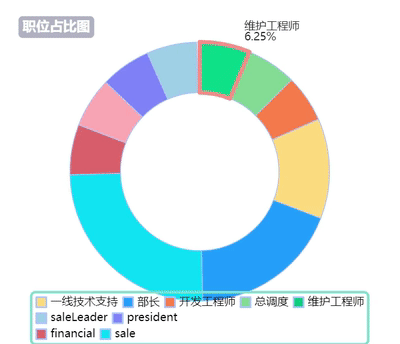

自定义动画-旋转效果：
参数设置：提示样式中，放大尺寸值0；系列-选中，扇区偏移值0。特效中，旋转开启。

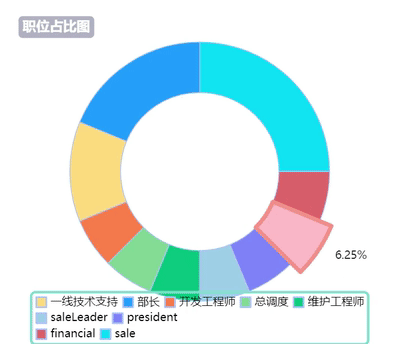

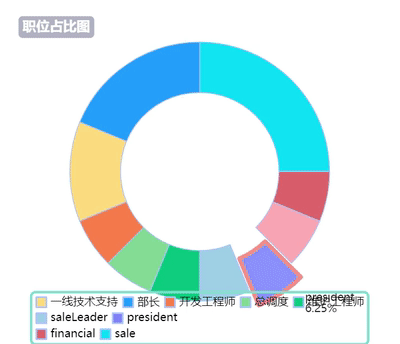

自定义动画-选中效果：
参数设置：提示样式中，放大尺寸值0；系列-选中，扇区偏移值20。特效中，旋转关闭。

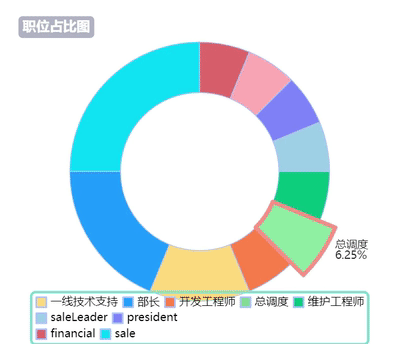

自定义动画-高亮放大+旋转效果：
参数设置：提示样式中，放大尺寸值20；系列-选中，扇区偏移值0。特效中，旋转开启。

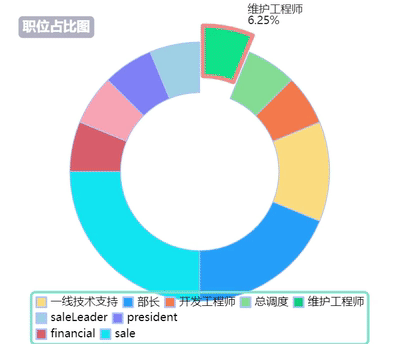

自定义动画-选中+旋转效果：
参数设置：提示样式中，放大尺寸值0；系列-选中，扇区偏移值20。特效中，旋转开启。
4. 示例编辑
4.1 设计报表
在设计器打开CPT模板，在菜单“插入”-》“单元格元素”或者“悬浮元素”，选择“插入图表”。
在属性配置面板，可设置 图表的 "数据"、"样式"、"特效"等。
4.2 效果预览

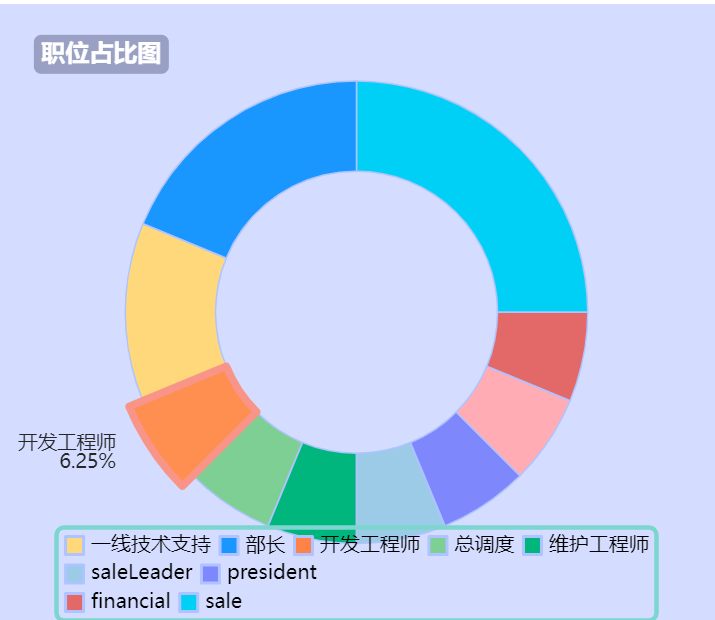

PC端预览效果图：
注：不支持移动端。
5. 模板下载编辑
6. 注意事项编辑
暂无。
