1.1 版本

1.2 移动端复杂报表简介

移动端复杂报表，一般分为两种类型：

1）所有列是同一维度的数据，例如时间维度，一年 12 个月。

2）不同的列是不同维度的数据，例如对“地区”、“供应商”、“雇员”三个维度的分析。

1.3 实现思路

• 第一种类型：可采用横屏查看，或设置表头冻结显示、 竖屏纵向自适应，通过左右滑动来查看，实现方式参考帮助文档：移动端自适应。

• 第二种类型：可采用 App 界面的设计思路，将分析维度与表格主体拆分开来，点击不同维度名称查看不同维度数据，以下将详细介绍第二种类型的两种实现方法。

2.1 新建模板

1）点击菜单栏「文件>新建可视化看板」，点击「创建空白可视化看板」，如下图所示：

2）选择「浅色主题一」，点击「创建看板」，如下图所示：

3）点击底部画布尺寸的编辑按钮，选择「自定义尺寸」，宽度设置为「375」，高度设置为「800」。

4）画布自适应设置为「宽度铺满」，如下图所示：

2.2 添加并设计表格

1）点击组件列表栏的「文字」，向画布中拖入两个表格组件，并适当调整大小，如下图所示：

2）选中 表格1 ，点击右侧的「编辑组件」按钮，如下图所示：

3）进入 表格1 编辑界面， A1-D1 单元格输入文本，如下图所示：

4）点击「返回可视化看板」，返回可视化看板界面，如下图所示：

5）打开模板：%FR_HOME%\webapps\webroot\WEB-INF\reportlets\demo\basic\分片与冻结.cpt ，复制 A4-H8 单元格内容，如下图所示：

6）回到 FVS 可视化看板设计界面，选中 表格2 ，点击右侧的「编辑组件」按钮，如下图所示：

7）将刚刚复制的内容粘贴到 表格2 中，如下图所示：

8）因表格内容是复制过来的，故需修改含有公式的表格内容，将 sum(C6)、sum(D6)、sum(E6)、sum(F6)、sum(G6)、sum(H6) 分别修改为： sum(C3)、sum(D3)、sum(E3)、sum(F3)、sum(G3)、sum(H3) ，如下图所示：

2.3 表格1设置超级链接、条件属性

1）进入 表格1 编辑界面，选中单元格 A1，添加动态参数超级链接，参数名为：type，参数值为字符串：1，如下图所示：

2）同理，为单元格 B1-D1 添加动态参数超级链接，分别传递参数 type 为字符串：2、3、4。

3）选中单元格 A1，添加条件属性，设置颜色、背景属性，公式条件为公式：$type=1，即当 type 为 1 时，字体颜色和背景改变，如下图所示：

4）同理，为单元格 B1-D1 添加条件属性，分别设置颜色、背景属性，公式条件分别设置为公式：$type=2，$type=3，$type=4。

2.4 表格2设置条件属性、重复与冻结

1）进入 表格2 编辑界面，选中 C1 单元格，添加条件属性，当 type 不为 1 即$type=2 or $type=3时，隐藏地区所在的列，如下图所示：

2）同理，为 E1 单元格设置条件属性，当 type 不为 2 即$type=1 or $type=3时，隐藏供应商所在的列。

3）同理，为 G1 单元格设置条件属性，当 type 不为 3 即$type=1 or $type=2时，隐藏雇员所在的列。

4）点击上方的冻结按钮，设置重复标题行从第 1 行至第 2 行，重复标题列从第 A 列至第 B 列，冻结第 1 行至第 2 行，冻结第 A 列至第 B 列，如下图所示：

2.5 效果预览

移动端预览模板，以 App 为例，如下图所示：

3.1 新建模板

同 2.1 节。

3.2 添加并设计 Tab 组件

3.2.1 添加 Tab 组件

1）点击组件列表栏的「容器」，向画布中拖入 Tab 组件，并适当调整大小，如下图所示：

3.2.2 添加标签页

1）点击 Tab 组件右上角的「+」按钮，新增3个标签页，如下图所示：

2）四个标签页分别重命名为：「地区」、「供应商」、「雇员」、「全部」。以 标签页1 为例，如下图所示：

3.2.3 添加表格

1）选中「地区」标签页，将组件列表栏中的「文字>表格」拖入「地区」标签页中，并适当调整表格大小，如下图所示：

2）同理，向「供应商」、「雇员」、「全部」标签页中分贝拖入表格组件并适当调整大小。

3） 4 个标签页的表格内容适应方式全部选择「无」。以「地区」标签页为例，如下图所示：

3.2.4 设计表格

1）打开模板：%FR_HOME%\webapps\webroot\WEB-INF\reportlets\demo\basic\分片与冻结.cpt ，复制 A4-H8 单元格内容，如下图所示：

2）回到 FVS 可视化看板设计界面，选中「全部」标签页，选中 表格4 ，点击「编辑组件」按钮，如下图所示：

3）进入 表格4 编辑界面，将刚刚复制的内容粘贴到 表格4 中，如下图所示：

4）因表格内容是复制过来的，故需修改含有公式的表格内容，将 sum(C6)、sum(D6)、sum(E6)、sum(F6)、sum(G6)、sum(H6) 分别修改为： sum(C3)、sum(D3)、sum(E3)、sum(F3)、sum(G3)、sum(H3) ，如下图所示：

5）复制 表格4 中的内容分别粘贴至 表格1 、表格2 、 表格3 中，并删除非当前维度的数据列。以「地区」标签页的 表格1 为例，如下图所示：

3.2.5 表格设置重复与冻结

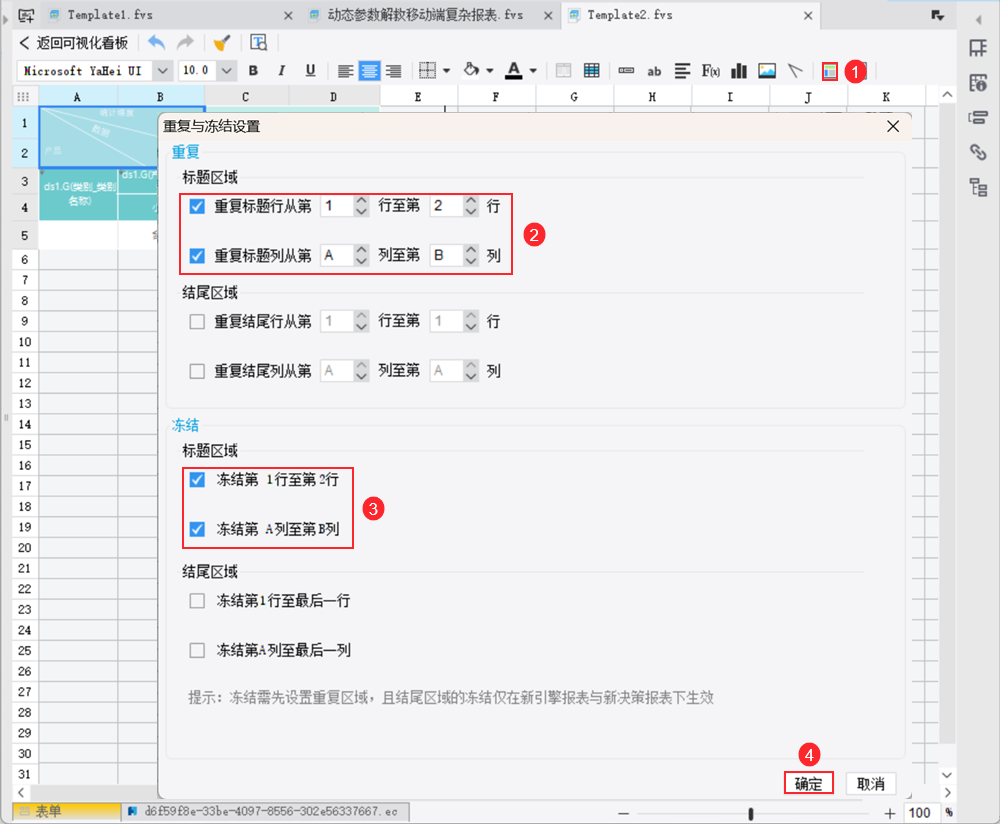

1）进入 表格1 编辑界面，点击上方的冻结按钮，设置重复标题行从第 1 行至第 2 行，重复标题列从第 A 列至第 B 列，冻结第 1 行至第 2 行，冻结第 A 列至第 B 列，如下图所示：

2）同理，为 表格2 、 表格3 、 表格4 设置重复与冻结。

3.3 效果预览

移动端预览模板，以 App 为例，如下图所示：

点击下载方法一已完成模板：动态参数解救移动端复杂报表.fvs

点击下载方法二已完成模板：Tab组件解救移动端复杂报表.fvs
