1.1 版本

1.2 应用场景

韦恩图（Venn），也称为温氏图、维恩图或范氏图，是一种用于展示元素集合之间相交关系的图表工具。通过形状重叠的方式，直观地表现集合之间的相交、并集和差集关系。

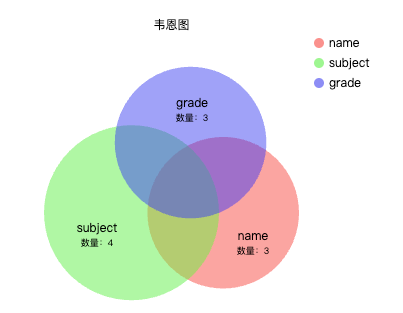

效果如下图所示：

1.3 功能描述

帆软提供「韦恩图」插件，主要用于展示集合之间的相交关系。

• 支持自定义集合颜色。

• 不支持移动端。

2.1 插件安装

点击下载插件：韦恩图

设计器插件安装方法请参见：设计器插件管理

服务器安装插件方法请参见：服务器插件管理

2.2 功能入口

1）普通报表

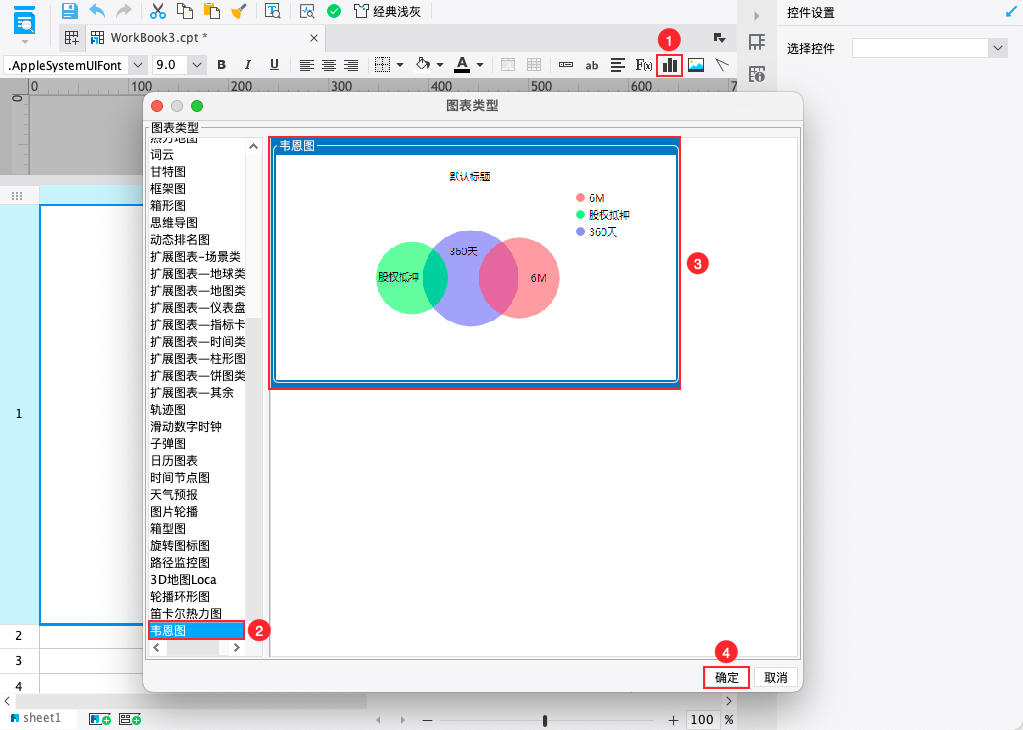

选中单元格，点击上方工具栏插入图表按钮，即可插入「韦恩图」。如下图所示：

2）FVS可视化看板

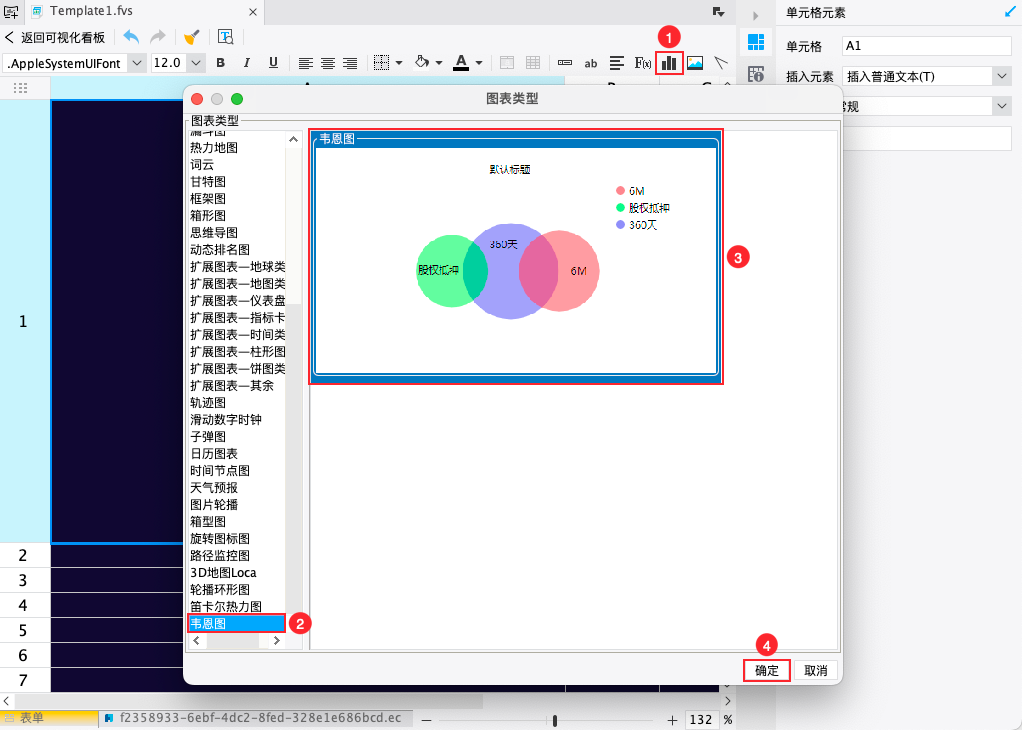

在 FVS 中添加表格组件。编辑表格，上方工具栏中选择插入图表，在图表类型窗口，选择「韦恩图」，如下图所示：

注：FVS，仅支持在「表格组件」中插入韦恩图使用，不支持直接在「图表组件」中使用韦恩图。

3）决策报表

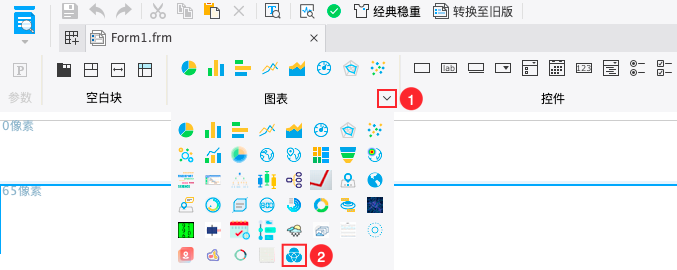

在决策报表上方的图表工具栏，选择韦恩图图标，即可添加，如下图所示：

注：决策报表，支持在报表块或图表块中使用韦恩图。

2.3 属性设置

1）数据

数据来源仅支持「数据集数据」，不支持「单元格数据」。

• 数据集合：用于选取数据的字段属性

• 正则匹配：支持正则表达式的字符串

注1：不考虑复杂的正则匹配，可以简单的理解为 字符串相同

注2：目前仅支持最多 3 个集合的配置。

2）样式

支持设置标题、集合标签、集合颜色。

3.1 新建报表

1）新建一张普通报表。

2）新建一个内置数据集，设置后点击「确定」。

• 数据集名字默认设置即可：Embedded1

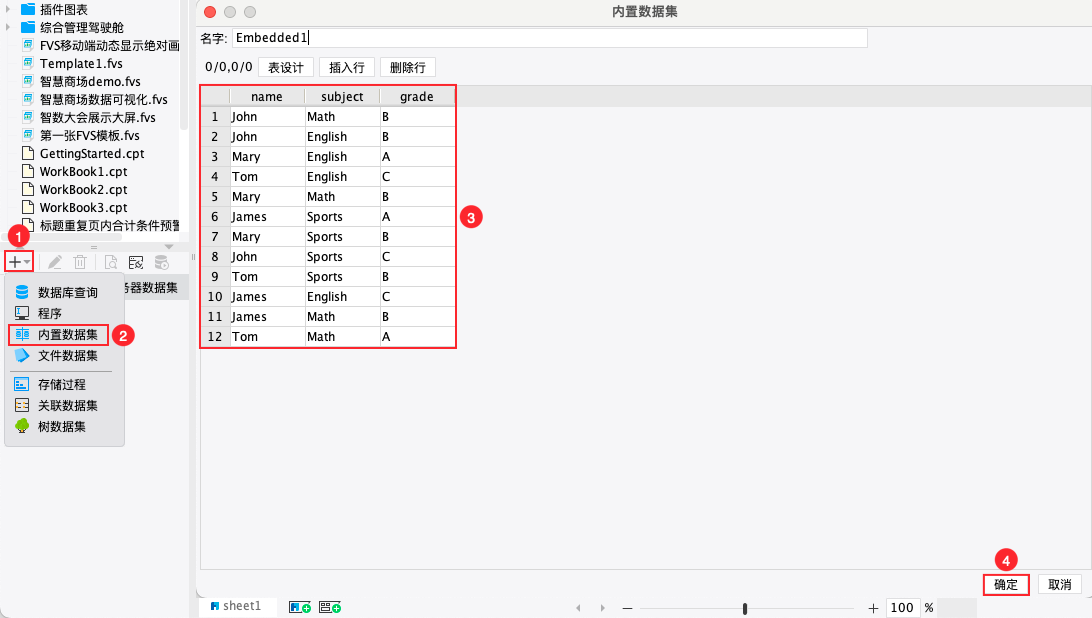

• 数据集内容如下图所示：

3.2 插入图表

1）将单元格调整到合适大小，选中单元格。

2）点击上方工具栏插入图表按钮，插入「韦恩图」。

3.3 设置图表属性

1) 设置「数据」

• 设置数据来源为「数据集数据」，数据集为「Embedded1」

• 数据集合选取对应的字段，填入合适的正则匹配，如下图所示：


2) 设置「样式」

• 标题：韦恩图

• 集合标签：name、subject、grade

其他属性默认设置即可，如下图所示：

3.4 效果预览

保存报表，点击「分页预览」，效果如下图所示：

注：不支持移动端。

点击下载模板：韦恩图.cpt
