1. 概述编辑
1.1 版本
| 报表服务器版本 | 插件版本 | 功能变更 |
|---|---|---|
| 11.0 | V1.8.5 | - |
| 11.0 | V1.8.7 | 根据数据集自动调整缩放级别和中心点 |
1.2 应用场景
传统的图表无法适应现代物流和交通的快速发展。单独的流向地图无法精细的表现路径的移动，也不能有效的分类信息。
「轨迹图」是经纬度数据跟踪的最佳解决方案，本插件支持基于百度地图的轨迹展现。可以通过类原生的界面非常方便的配置轨迹动画和路径。
效果图如下图所示：
注1：请在联网的环境下使用本插件，因为地图信息是不断更新的，插件启动需要进行地图信息的更新。
注2：地图里面出现白块，可能是网络延迟导致切片加载缓慢，可以等待或者重新刷新。
1.3 功能介绍
帆软提供「轨迹图」插件，主要用于追踪和展示路径的移动情况。
信息窗口支持自定义标题，支持使用公式
IE 及 Edge 浏览器不支持显示信息窗口
不支持 HTTPS
不支持移动端
不支持 IE10 以下版本浏览器
自动刷新功能，仅支持外部数据集数据，内置数据集不支持自动刷新功能
2. 插件介绍编辑
2.1 插件安装
点击下载插件：轨迹图插件
设计器插件安装方法参照： 设计器插件管理
服务器安装插件方法参照： 服务器插件管理
2.2 功能入口
1）普通报表

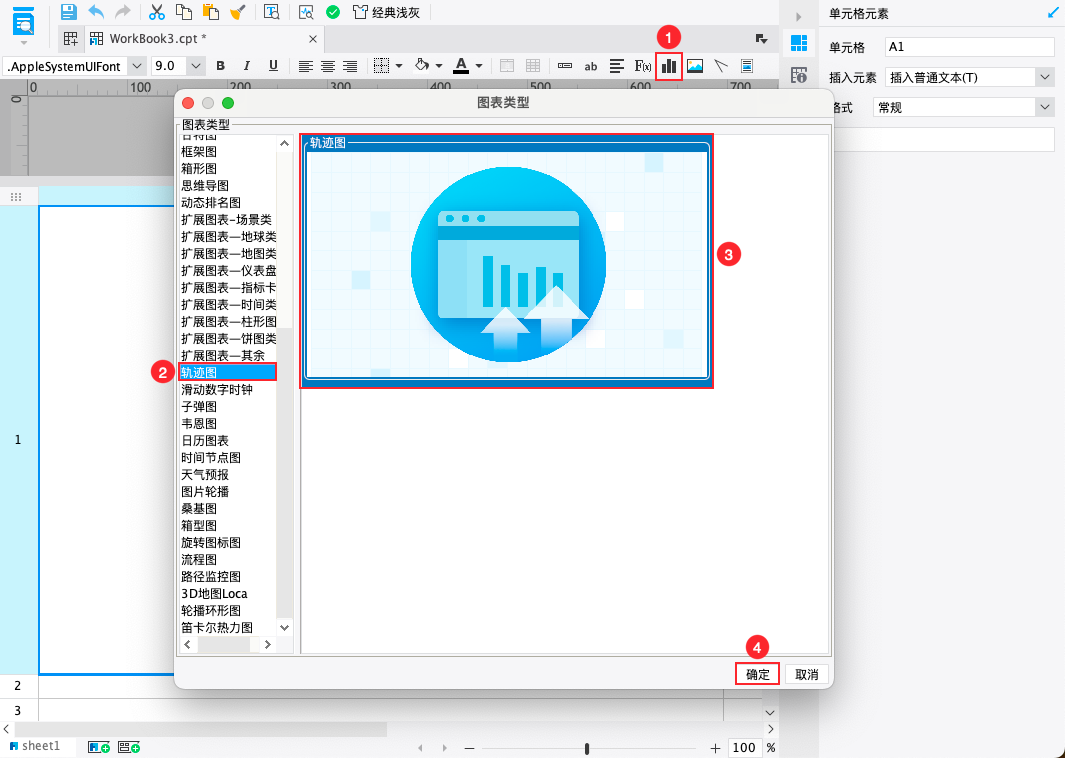

选中单元格，点击上方工具栏插入图表按钮，即可插入「轨迹图」。如下图所示：
2）FVS可视化看板

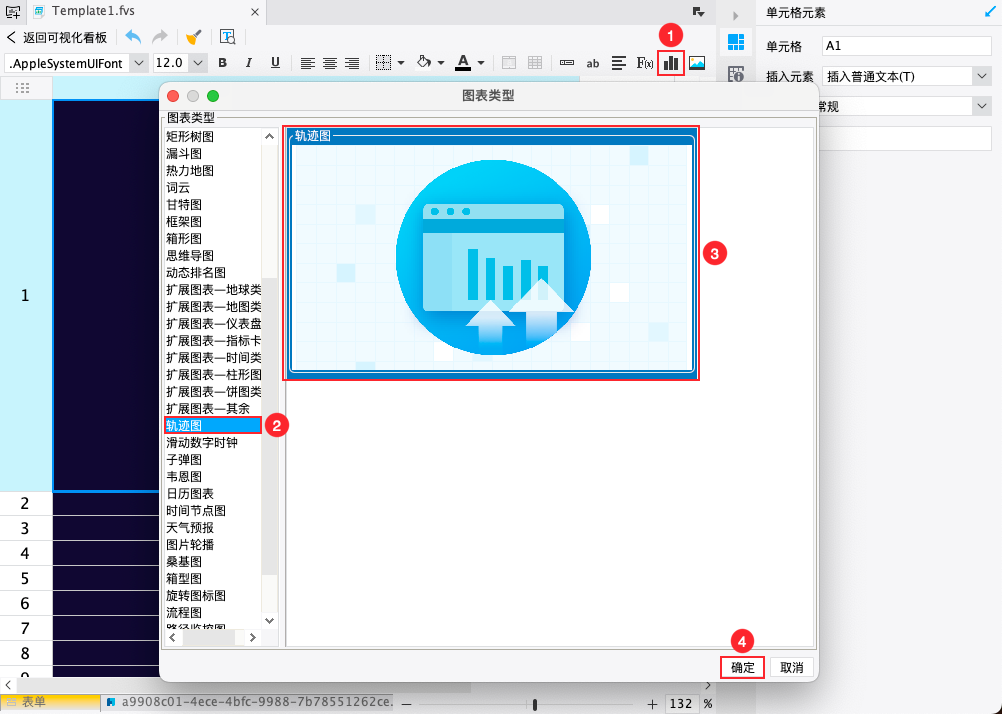

在 FVS 中添加表格组件。编辑表格，上方工具栏中选择插入图表，在图表类型窗口，选择「轨迹图」，如下图所示：
注：FVS，仅支持在「表格组件」中插入轨迹图使用，不支持直接在「图表组件」中使用轨迹图。
3）决策报表

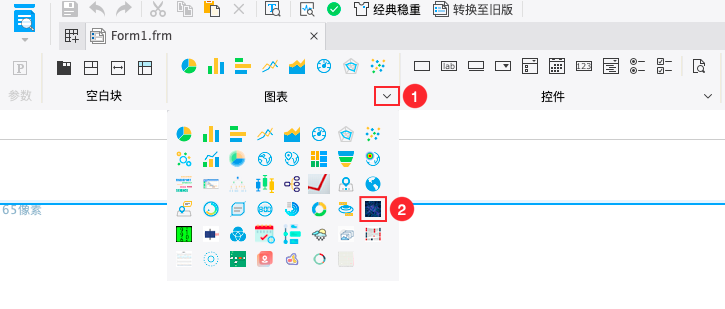

在决策报表上方的图表工具栏，选择轨迹图图标，即可添加，如下图所示：
注：决策报表，支持在报表块或图表块中使用轨迹图。
2.3 属性设置
1）数据
经/纬度：用于标记轨迹的坐标点，需要比较精确的经纬度数据。
顺序（时间）：坐标点的排列顺序，轨迹运动的时候会根据这个顺序进行移动。需要是可以比较大小的数字（时间戳）。
注：如果「顺序」这一栏没有设置，插件将根据坐标数据的行号进行排列。
轨迹编号：展示多条轨迹时的必填项。若为空，会认为所有坐标点都是一条轨迹的数据，将所有轨迹都连接到一起。
描述：如果有些点需要做额外描述，可以在这里进行设置，描述数据将显示在坐标点弹窗内的描述栏里。如下图所示：
2）样式

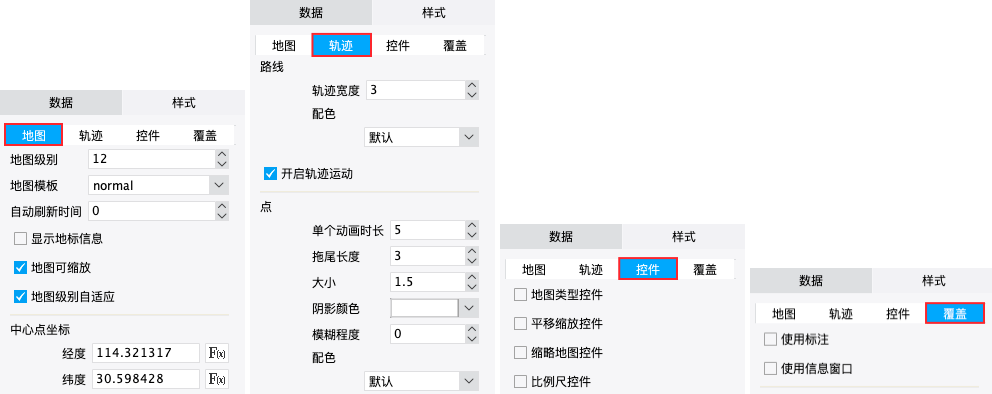

支持配置地图、轨迹、控件、覆盖。
具体说明如下表所示：
| 样式 | 说明 |
|---|---|
| 地图 |
如下图所示，展示奥体体育公园的信息：
|
| 轨迹 | 路线：插件会根据坐标点连成轨迹，可在此配置轨迹配色及宽度
点：
|

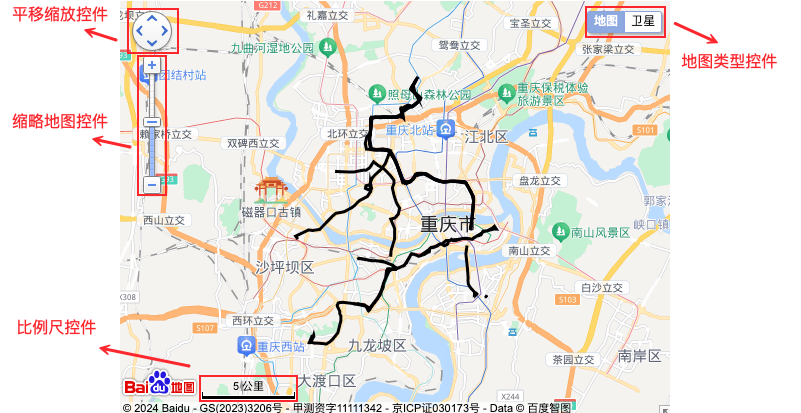

| 控件 | 提供「地图类型控件」、「平移缩放控件」、「缩略地图控件」、「比例尺控件」四种百度地图官方控件。
|
| 覆盖 |
注：标题支持使用公式。不支持直接使用 value 和 ds1.select 函数，需在表格中使用后引用单元格数据才能生效。 |
3. 示例编辑
3.1 新建报表
1）新建一张普通报表。

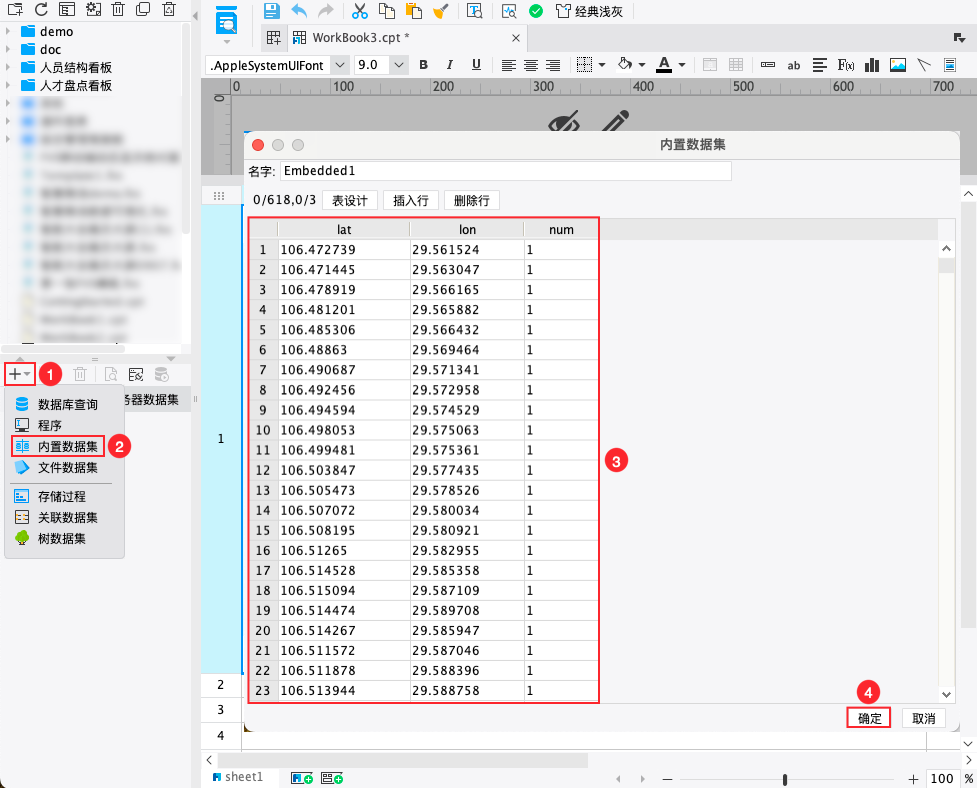

2）新建一个内置数据集，数据集内容如下图所示：
3.2 插入图表
1）将单元格调整到合适大小，选中单元格。
2）点击上方工具栏插入图表按钮，插入「轨迹图」。
3.3 设置图表属性
1）数据设置数据来源为「数据集数据」，数据集为「Embedded1」
经度为「lat」，纬度为「lon」，轨迹编号为「num」
「地图」、「轨迹」、「控件」、「覆盖」均为默认设置即可。
3.4 效果预览
保存模板，点击「分页预览」，效果如下图所示：
4. 模板下载编辑
点击下载已完成模板：轨迹图.cpt
