1. 概述编辑

1.1 应用场景

柱形图横轴为数值时，可以使用数值坐标轴功能。如下图所示：


1.2 实现思路

在柱形图的「样式>坐标轴>X轴」中可以设置数值坐标轴，类型选择「数值坐标轴」即可。

2. 示例编辑

2.1 新建模板

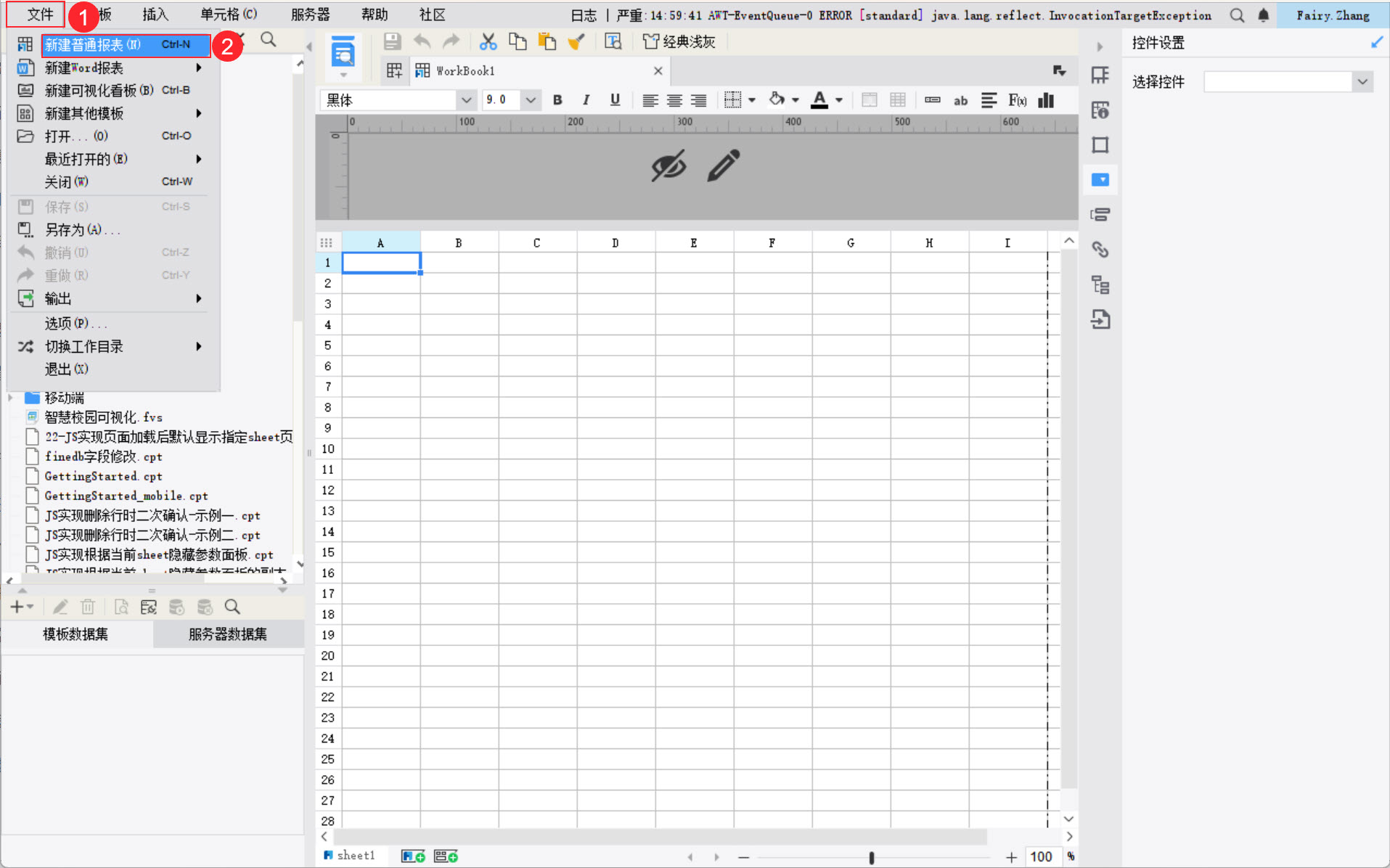

新建一张普通报表。如下图所示：


2.2 准备数据

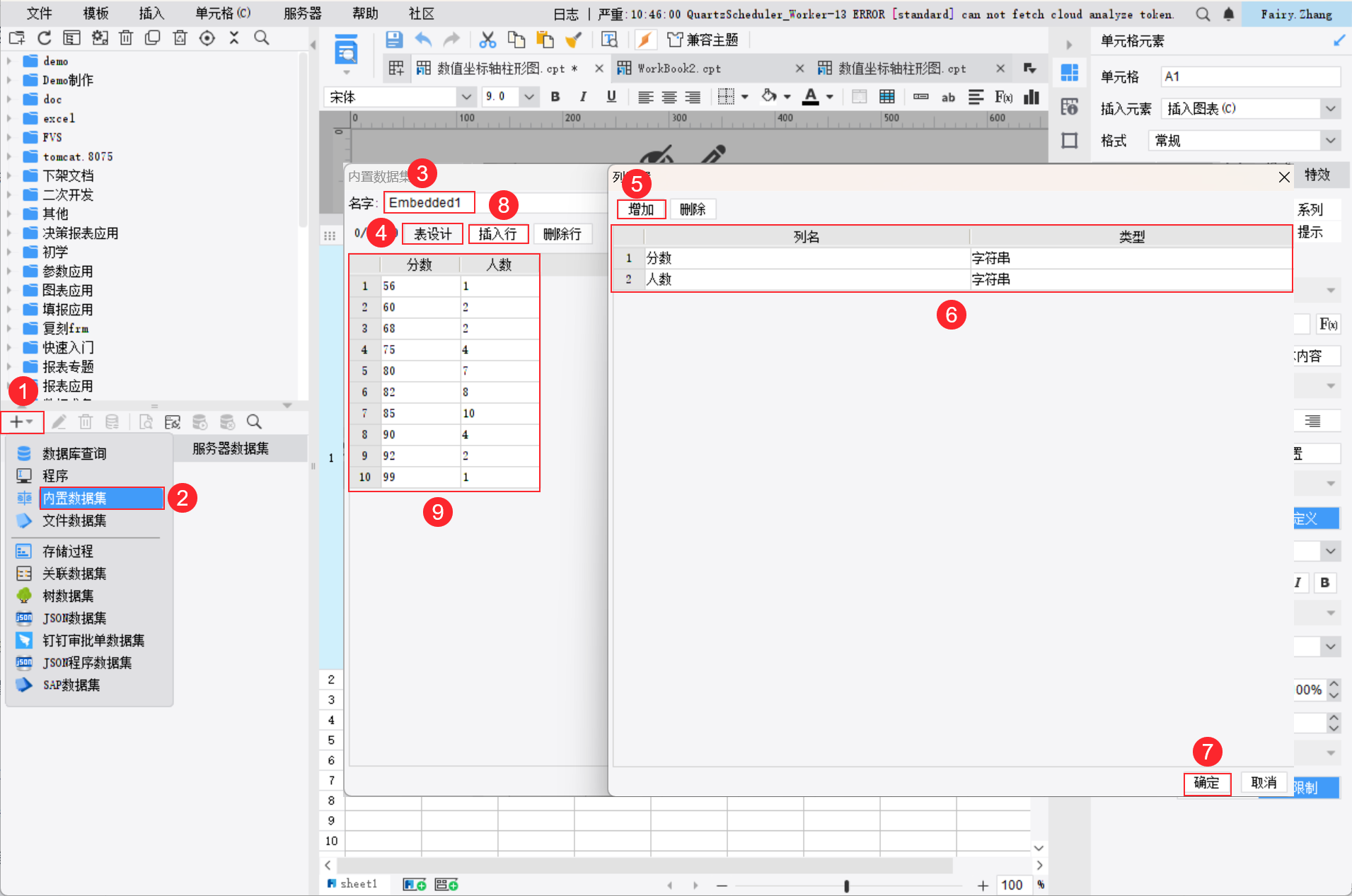

新建内置数据集 Embedded1，分别记录班级的分数和人数。如下图所示：


2.3 报表设计

2.3.1 插入柱形图

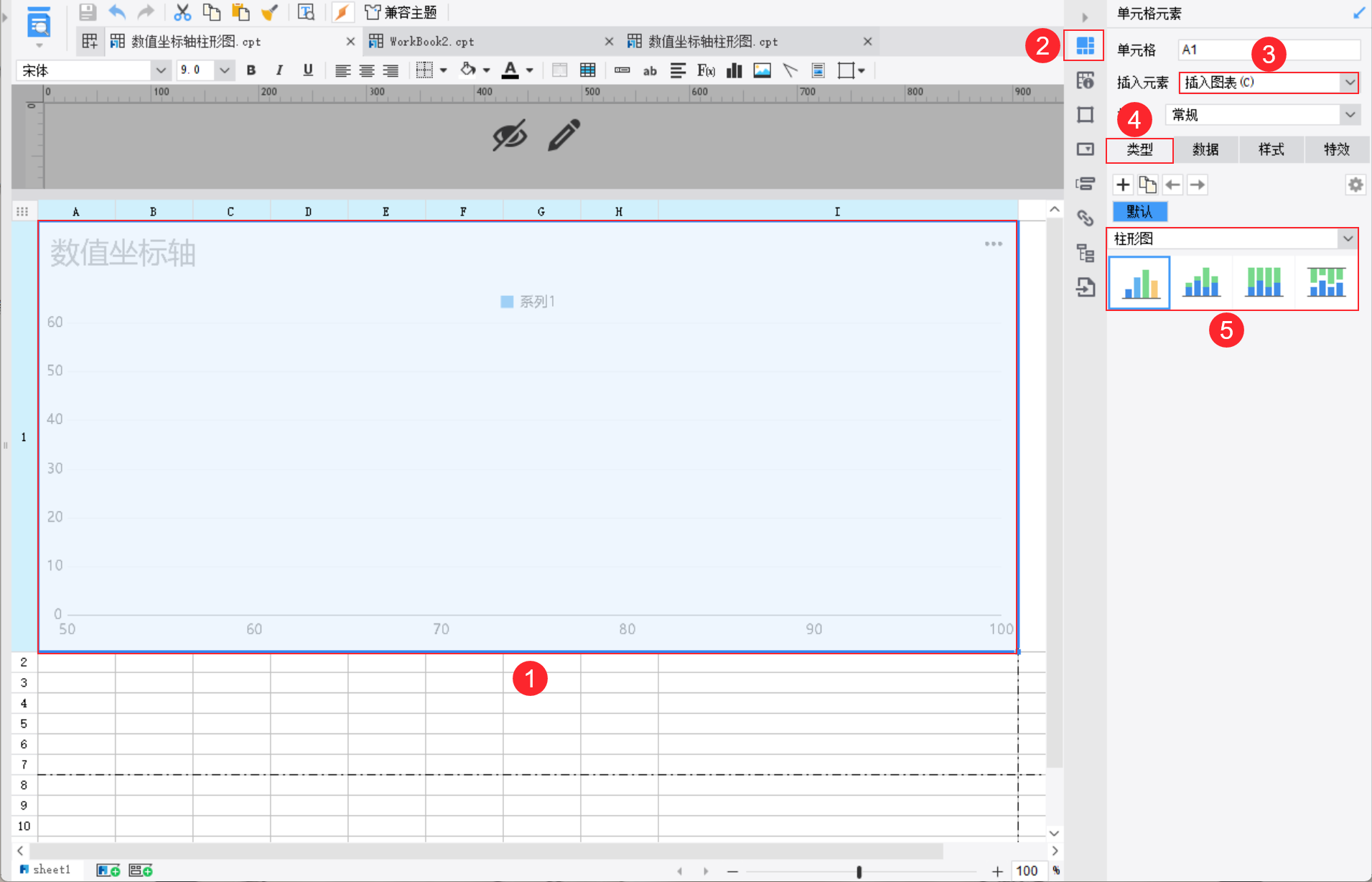

合并一片区域单元格，插入柱形图，如下图所示：


2.3.2 绑定数据

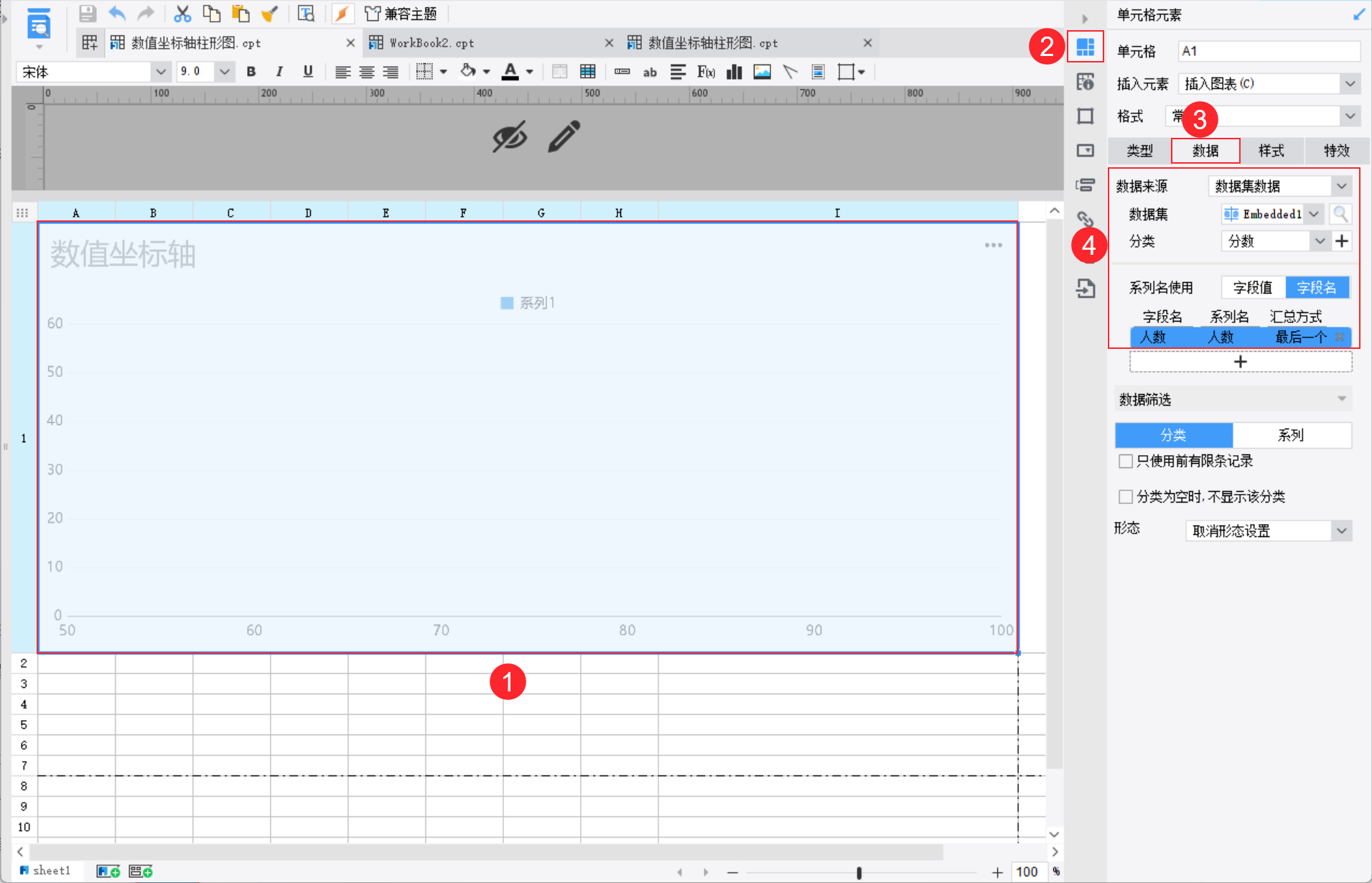

选中柱形图，点击「单元格元素>数据」，绑定柱形图数据。如下图所示：


2.3.3 设置数值坐标轴

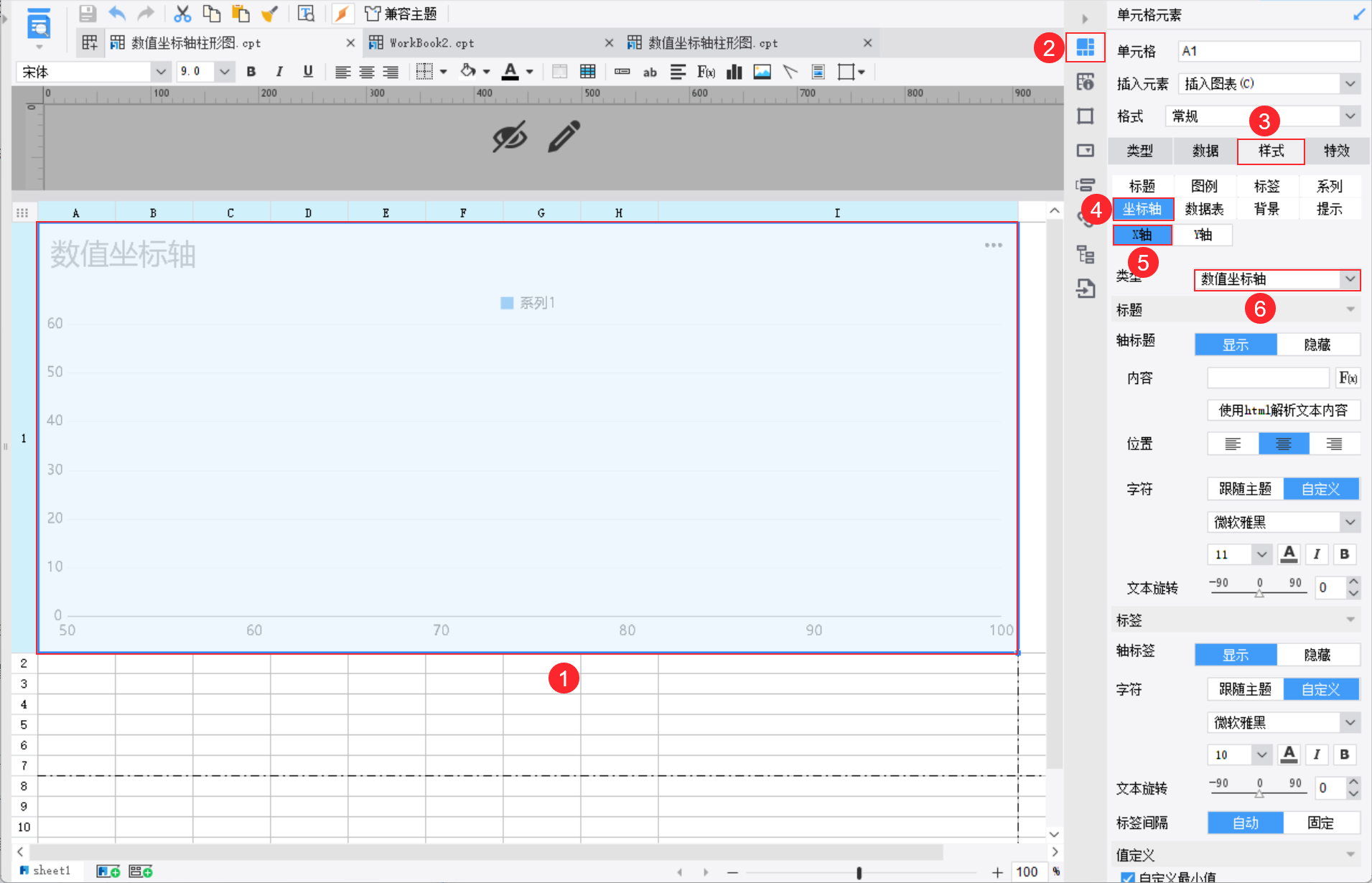

选中柱形图，点击「单元格元素>样式>坐标轴>X 轴」，类型选择「数值坐标轴」。如下图所示：


2.3.4 设置标题

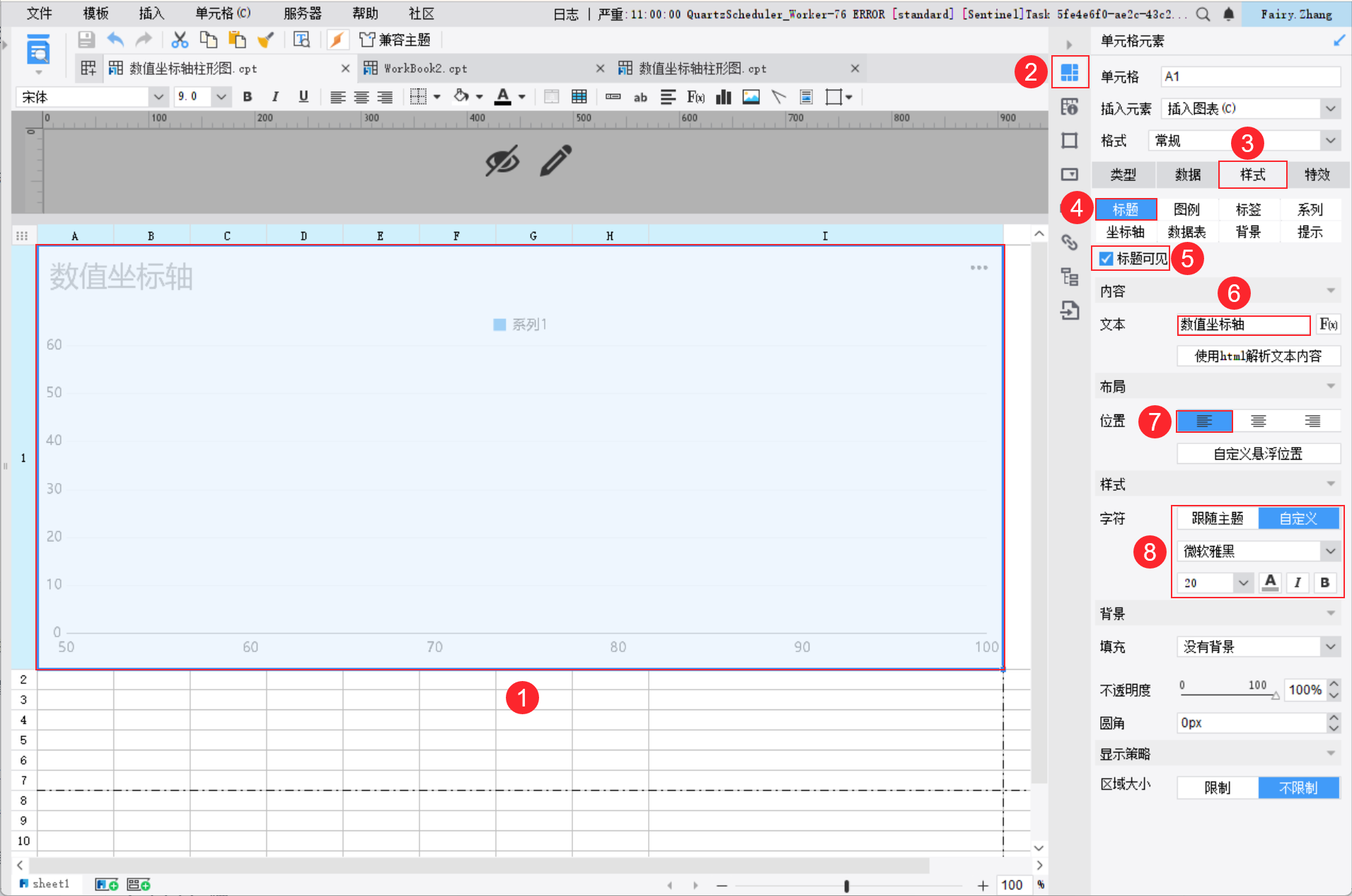

选中柱形图，点击「单元格元素>样式>标题」，勾选「标题可见」，设置标题内容和字符样式。如下图所示：


2.3.5 设置图例

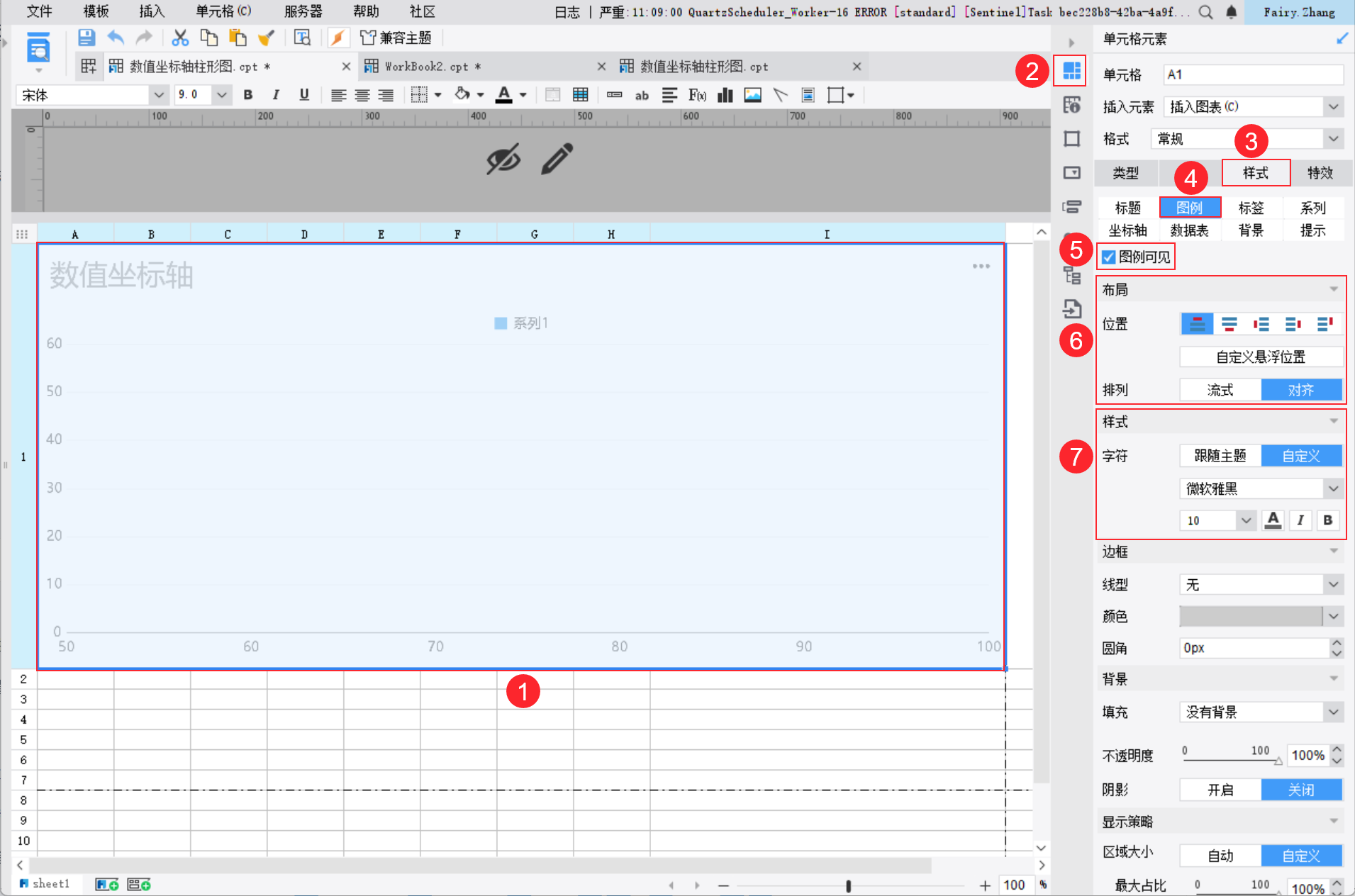

选中柱形图，点击「单元格元素>样式>图例」，勾选「图例可见」，设置图例布局和样式。如下图所示：


2.3.6 设置系列

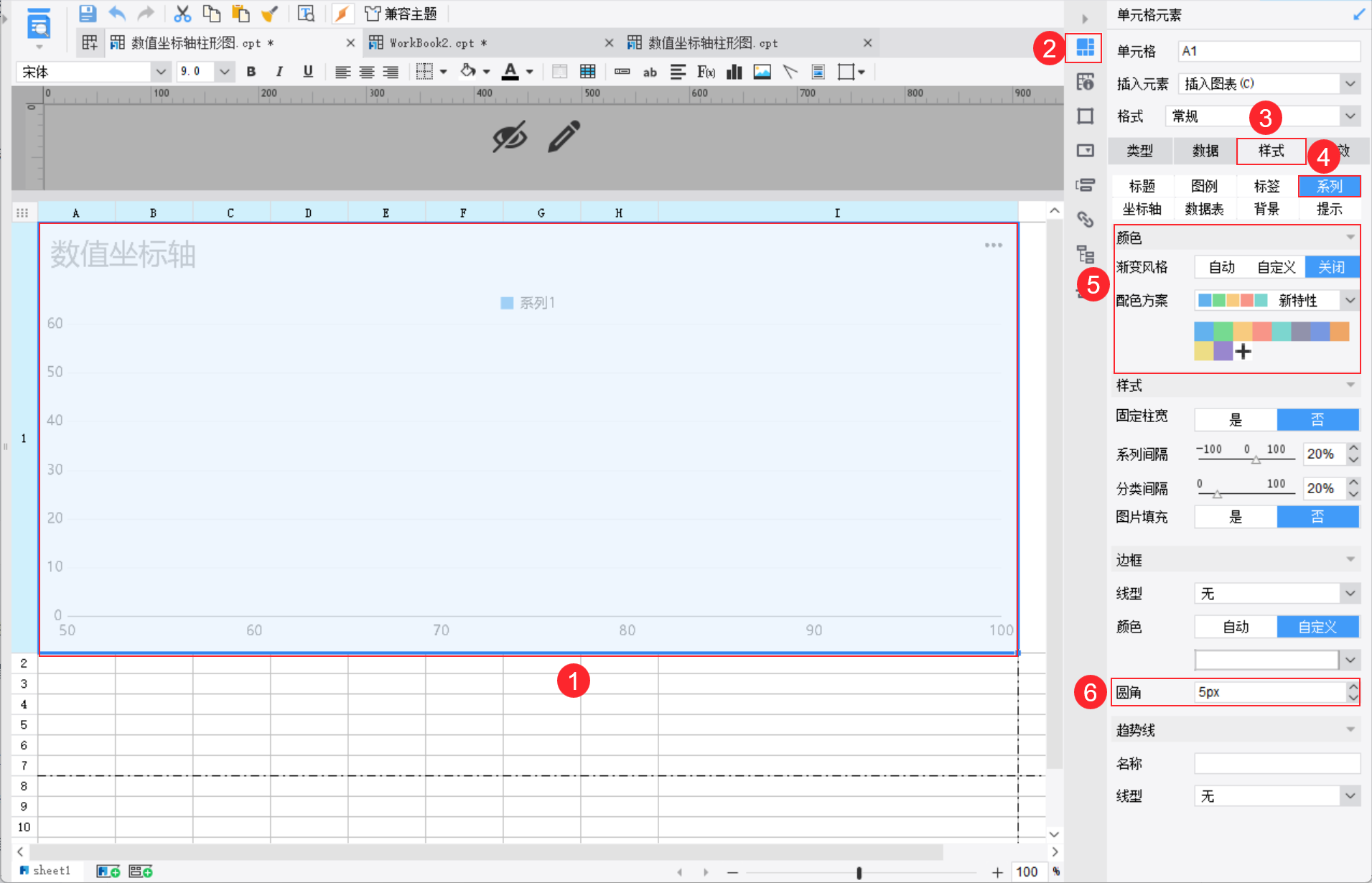

选中柱形图，点击「单元格元素>样式>系列」，设置系列颜色和圆角。如下图所示：


2.4 效果预览

2.4.1 PC 端

保存模板，点击分页预览，效果如下图所示：


2.4.2 移动端


3. 模板下载编辑

已完成模板参见：%FR_HOME%\webapps\webroot\WEB-INF\reportlets\doc\Chart\ColumnChart\数值坐标轴柱形图.cpt

点击下载模板：数值坐标轴柱形图.cpt
