1. 概述编辑

1.1 应用场景

希望面积图的线型为垂直或曲线。

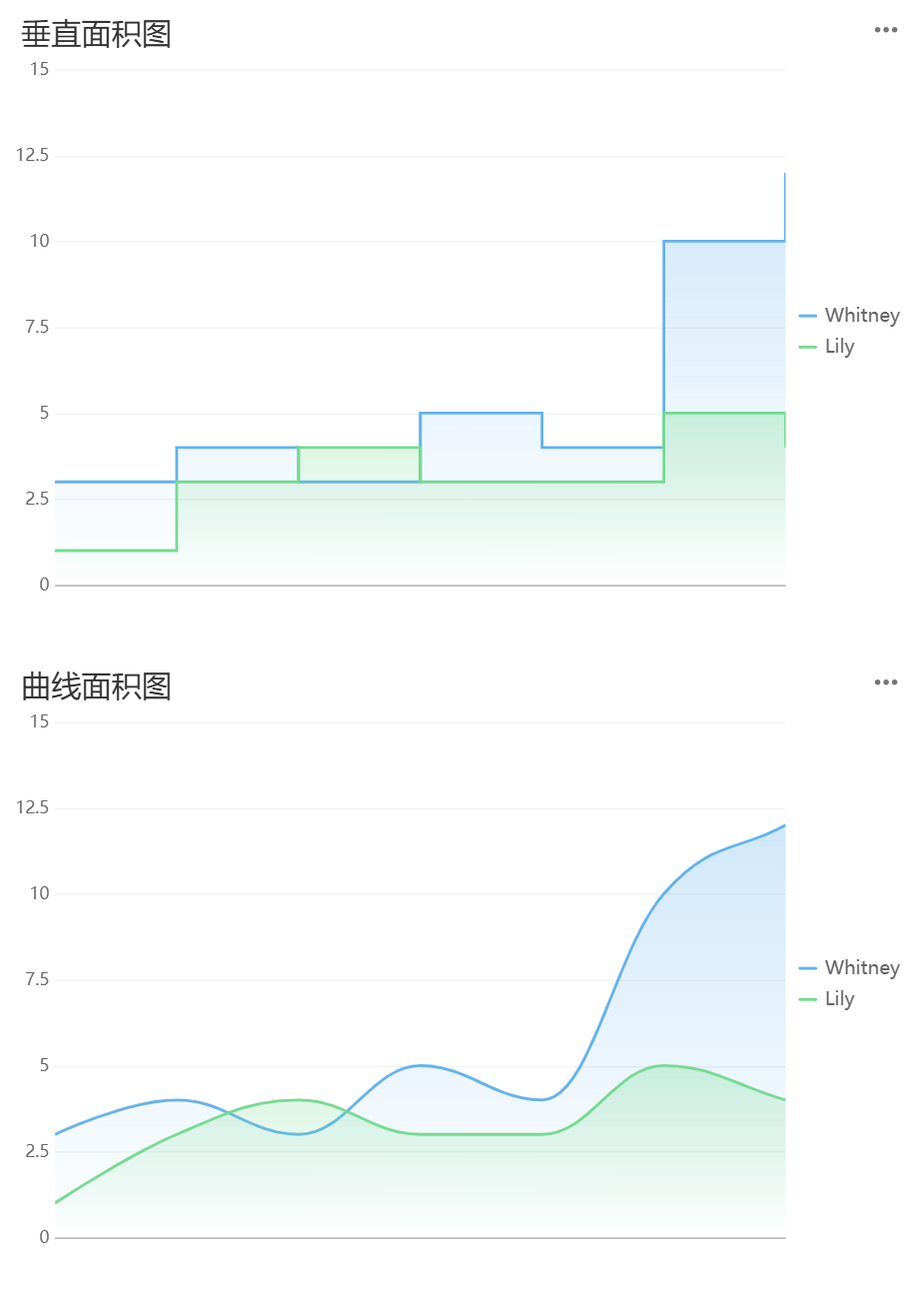

例如，用垂直面积图或曲线面积图展示两位同学一周内的学习时间变化情况，如下图所示：


1.2 实现思路

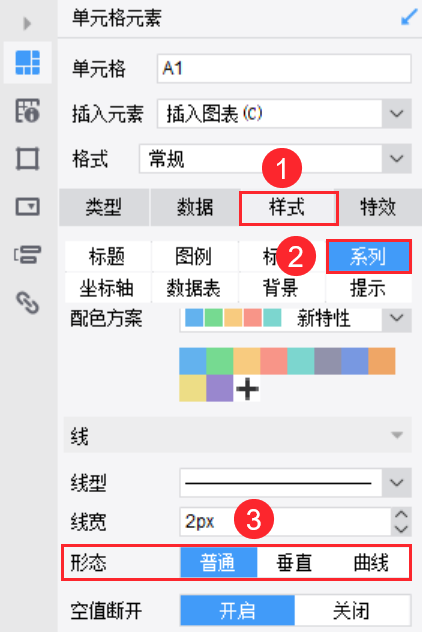

图表属性面板的「样式>系列」下，可以修改线条的形态，如下图所示：


2. 示例编辑

2.1 新建模板

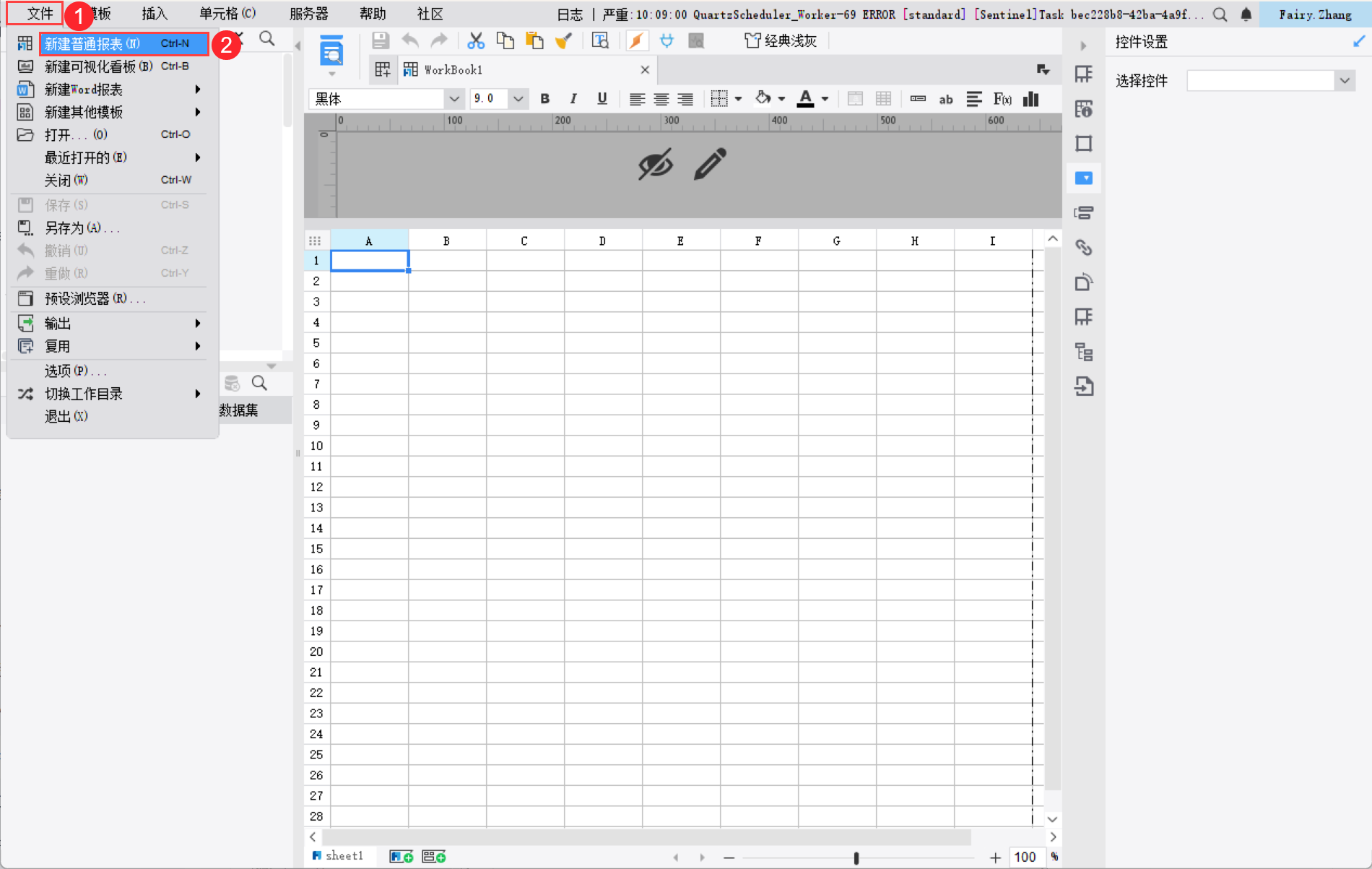

新建一张普通报表，如下图所示：


2.2 准备数据

新建内置数据集 Embedded1，记录两位同学一周内的学习时间，如下图所示：


2.3 插入图表

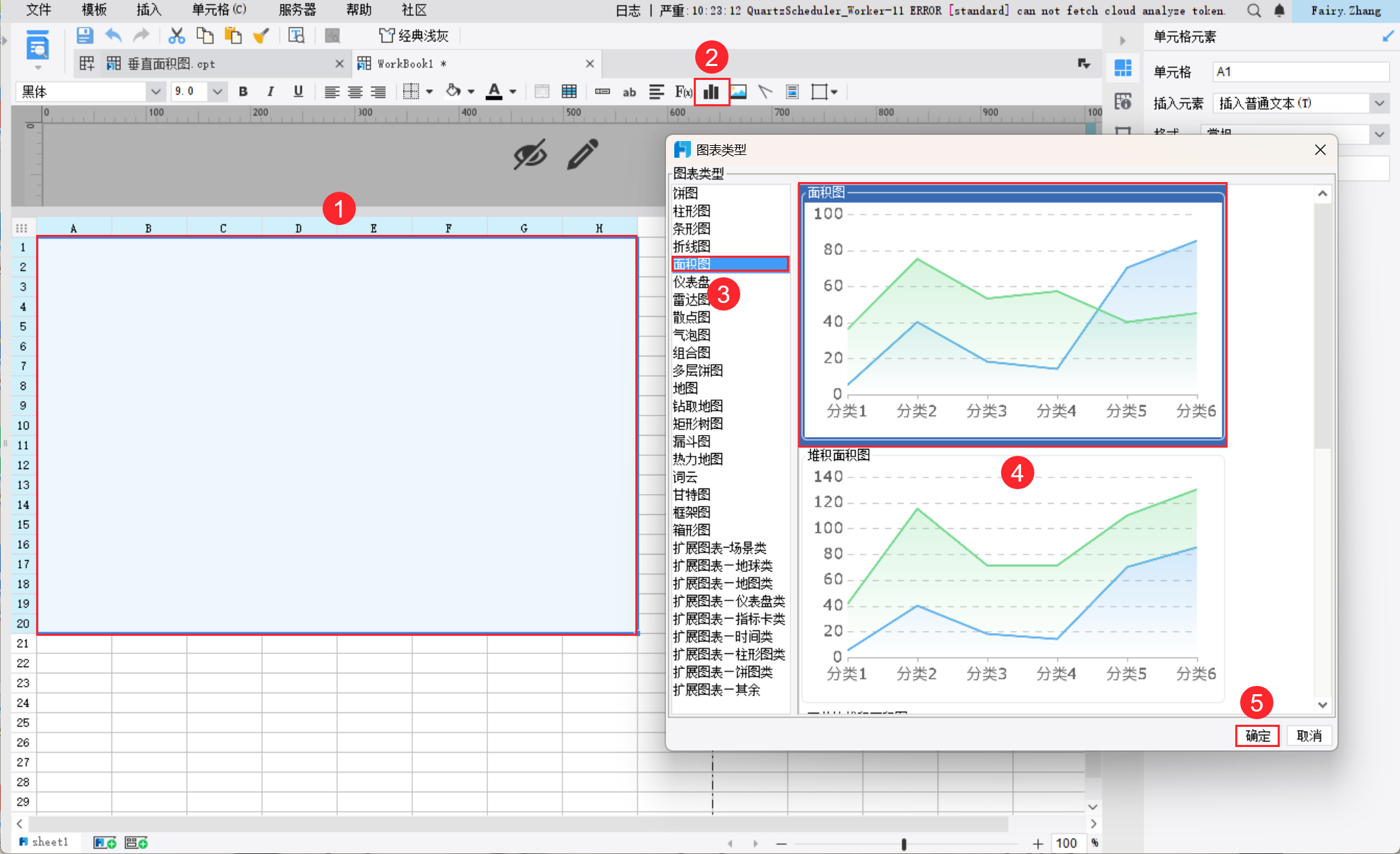

合并一片区域单元格，插入面积图，如下图所示：


2.4 绑定数据

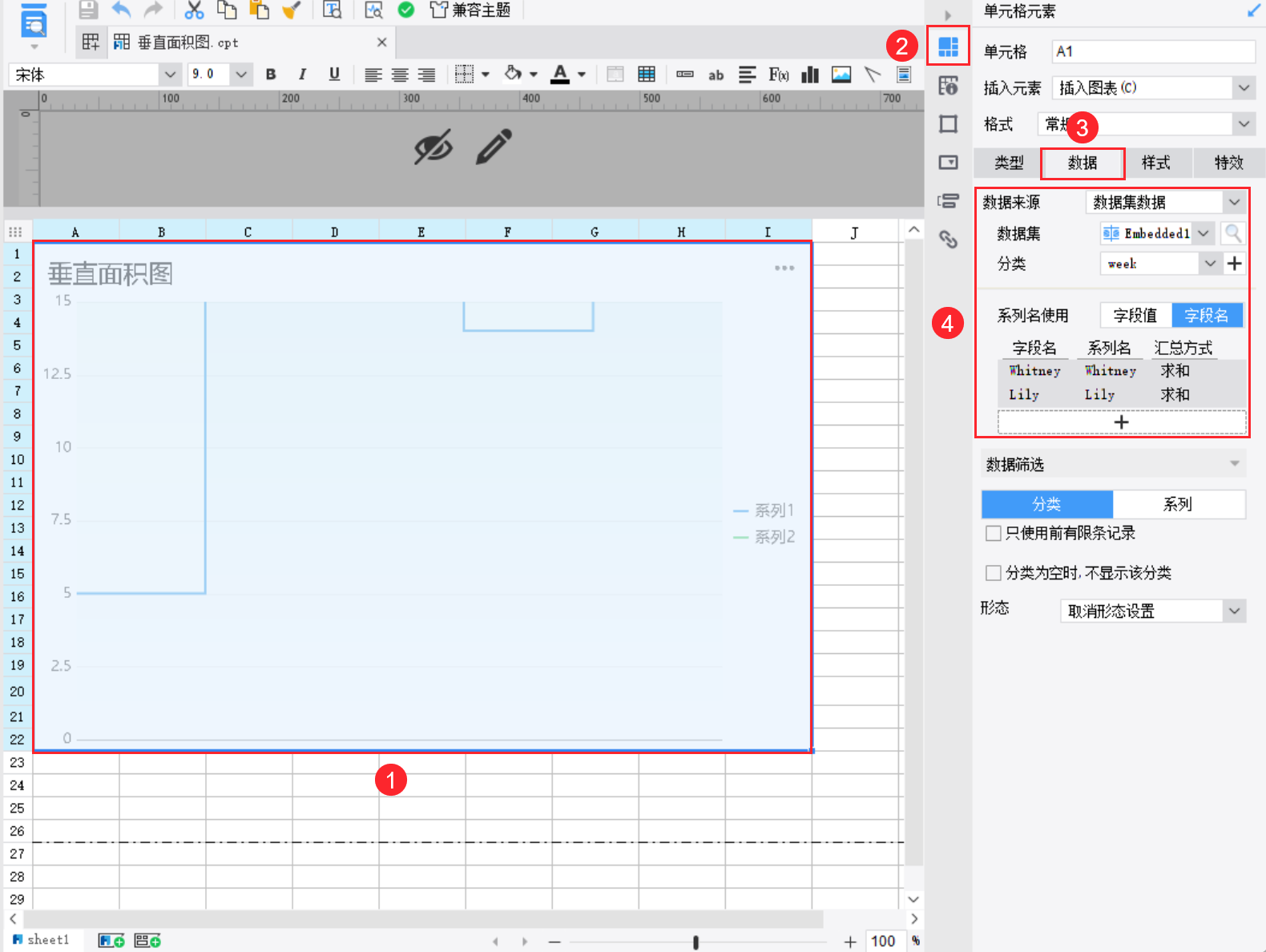

选中面积图，点击右侧「单元格元素>数据」，绑定图表数据，如下图所示：


2.5 设置样式

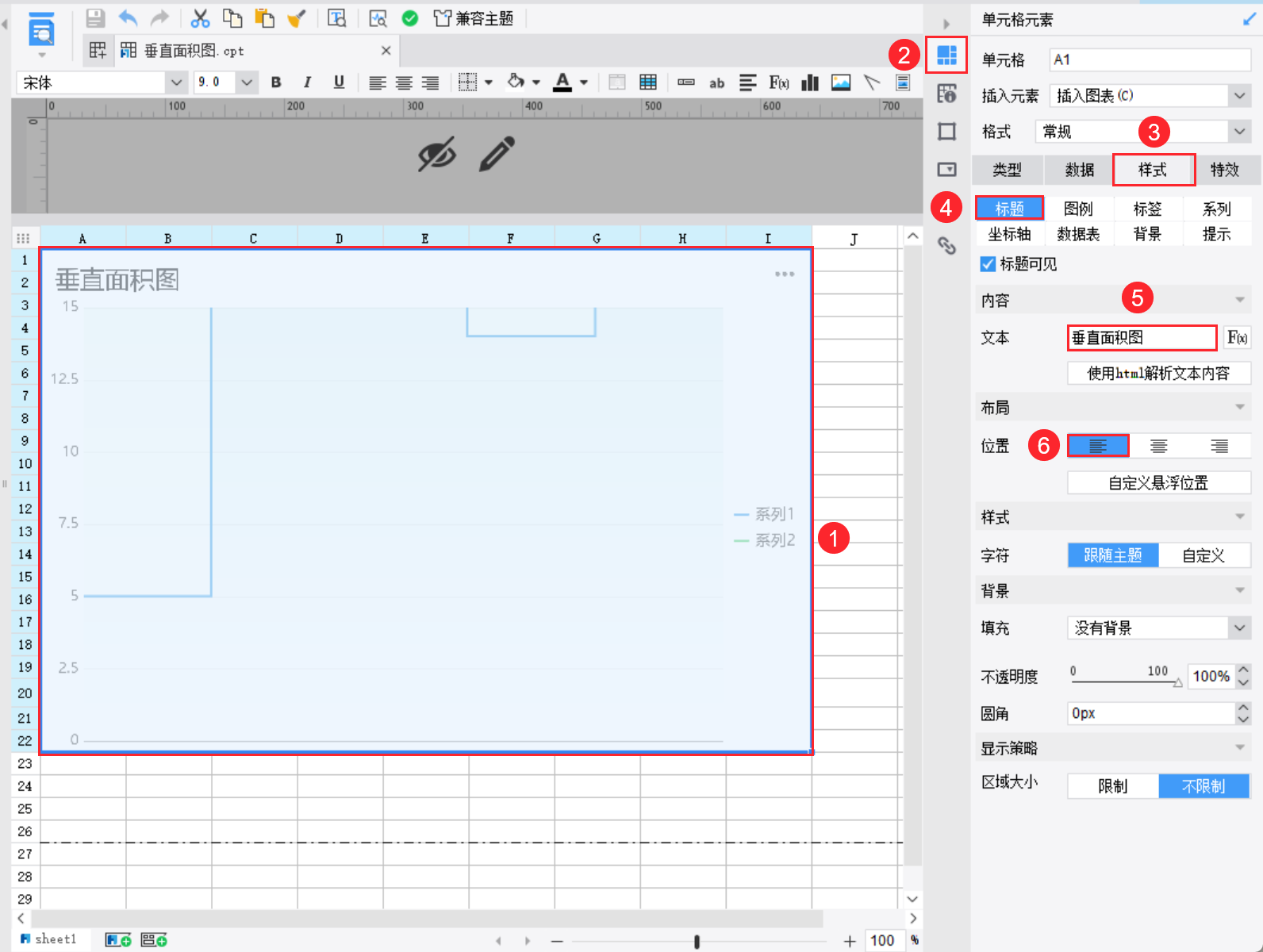

1）选中面积图，点击右侧「单元格元素>样式>标题」，输入标题文本，位置选择「靠左」，如下图所示：


2）选中面积图，点击右侧「单元格元素>样式>系列」，设置颜色的配色方案为新特性，选择所需的线的形态，如下图所示：


2.6 效果预览

2.6.1 PC 端

保存并预览模板，效果如下图所示：


2.6.2 移动端

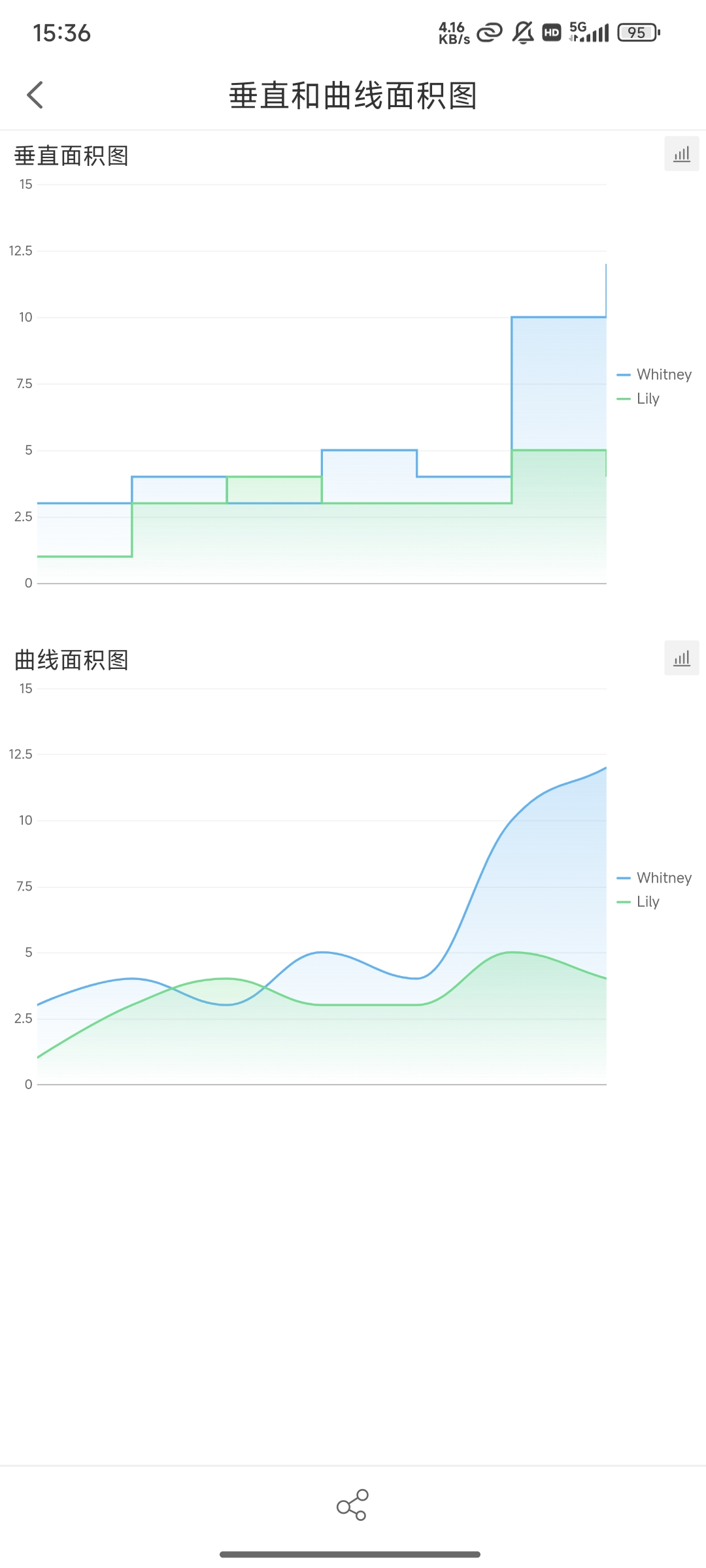

同时支持 App 和HTML5 端预览，效果如下图所示：


3. 模板下载编辑

点击下载模板：垂直和曲线面积图.cpt
