1.1 版本

1.2 应用场景

多指针仪表盘像一个钟表或者可读盘，它有刻度和指针，其中刻度表示度量，指针表示维度，指针角度表示数值，指针指向当前数值。

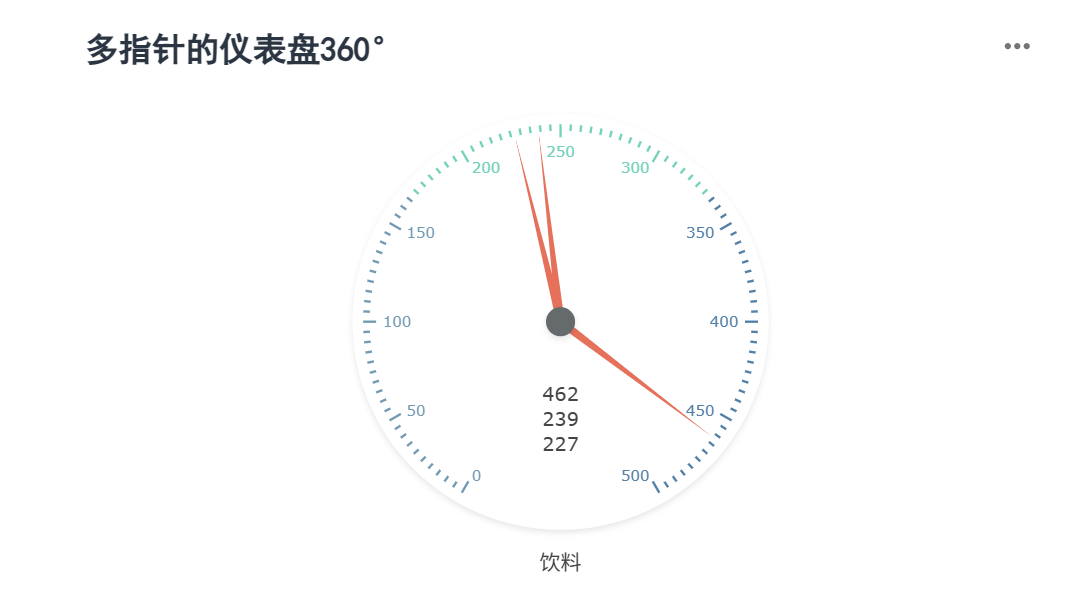

利用多指针的仪表盘，可以直观地表现出某个指标的进度或实际情况。效果如下图所示：

1.3 图表特点

优点：直观地表现出某个指标的进度或实际情况，主要用于进度或占比的展现。

缺点：只能一个维度，指标也不宜过多，展示信息有限。

2.1 类型

以单元格元素或悬浮元素插入仪表盘后，可在右边属性面板的类型设置项下，自由选择仪表盘的子类型。

以多指针的仪表盘360°为例，如下图所示：

2.2 数据

仪表盘数据绑定的详细介绍可以参见文档：图表数据

2.3 样式

仪表盘基础样式介绍可以参见文档：图表样式

2.3.1 系列

仪表盘的「样式>系列」有特殊设置，下面单独介绍：

1）颜色

仪表盘刻度的配色方案，下拉可以选择系统内置的方案或者自定义方案，如下图所示：

2）布局

按分类名称展示仪表盘时，会出现多个仪表盘，此时可以改变这些仪表盘的排列方向。

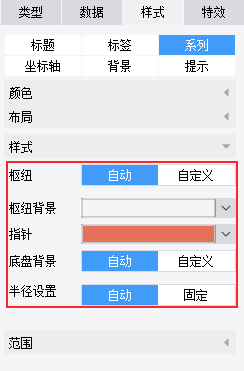

3）样式

• 枢纽：选择仪表盘中央枢纽的颜色。

• 枢纽背景：选择仪表盘中央枢纽周围的背景色。

• 指针：选择指针的颜色。

• 底盘背景：选择仪表盘整体的底盘背景色。

• 半径设置：选择「自动」即采用默认半径；选择「固定」，可自定义仪表盘的半径。

4）范围

仪表盘根据刻度值显示仪表盘圆环的颜色：刻度和配色默认「自动」，取配色方案中前三种颜色，分别适配刻度 0~1/3，1/3~2/3，2/3~1 的区间色；选择自定义时，可设置值属于某个范围显示某个颜色。

2.3.2 标签

仪表盘的「样式>标签」有特殊设置，下面单独介绍：

值标签下的「字号」选择「自动」，那么字体会根据仪表盘大小自动调整大小。

2.3.3 坐标轴

仪表盘的「样式>坐标轴」有特殊设置，下面单独介绍：

轴标签的「字号」选择「自动」，那么字体会根据仪表盘大小自动调整大小。

轴标签的「颜色」选择「自动」，那么轴标签的颜色会根据系列色显示。

2.4 特效

仪表盘特效设置参见文档：图表特效

3.1 数据准备

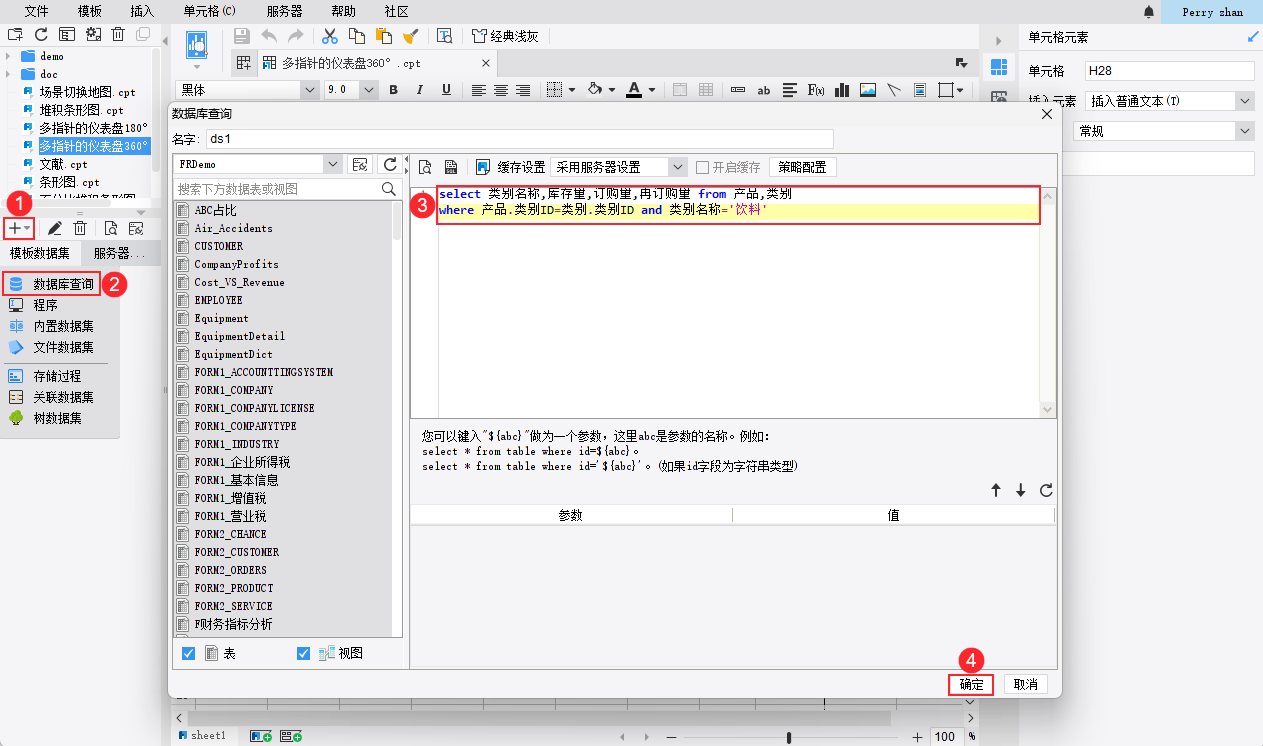

点击设计器左上角「文件>新建普通报表」，新建数据集 ds1，数据库查询语句如下：

select 类别名称,库存量,订购量,再订购量 from 产品,类别

where 产品.类别ID=类别.类别ID and 类别名称='饮料'

3.2 插入图表

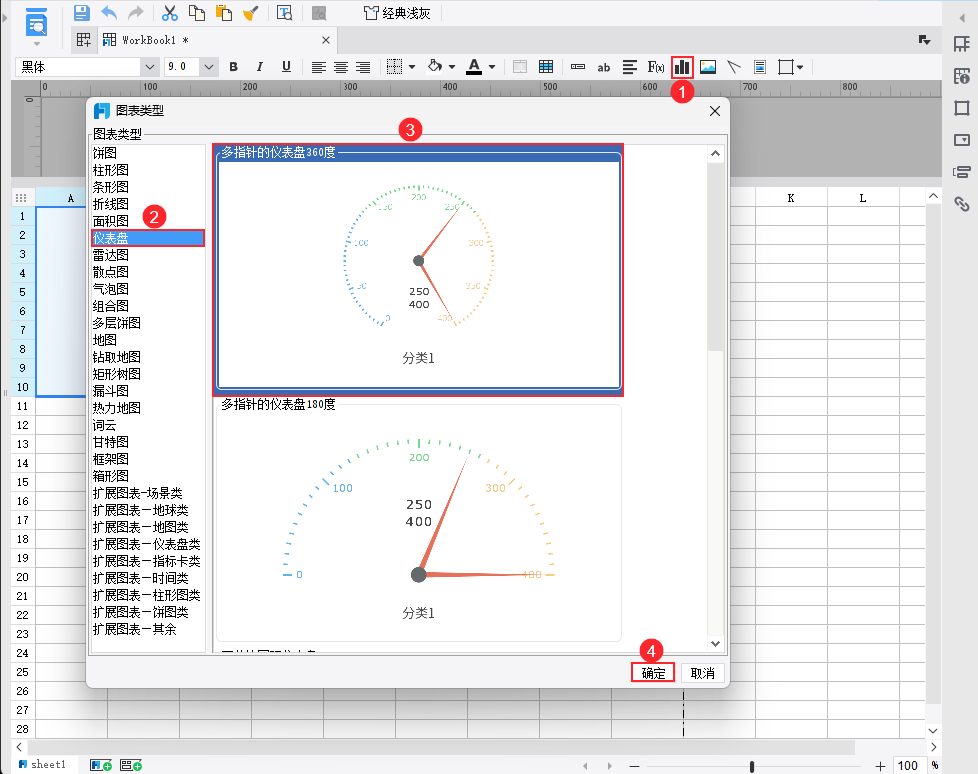

合并一片单元格区域，点击上方工具栏插入图表按钮，插入「仪表盘>多指针的仪表盘360°」。如下图所示：

3.3 设计图表

3.3.1 数据绑定

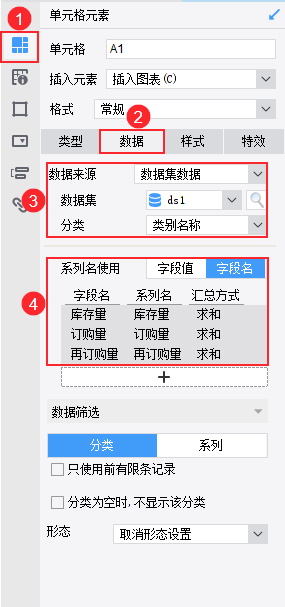

选择「数据」，绑定图表数据如下图所示：

3.3.2 样式设计

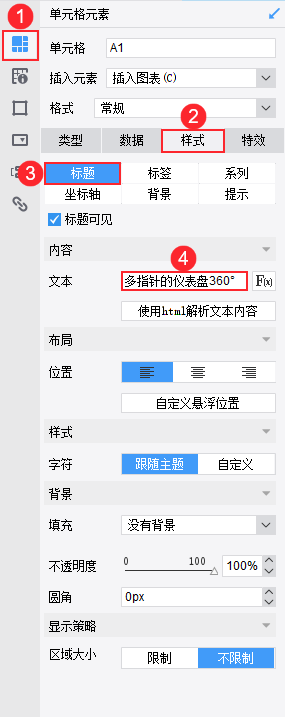

多指针的仪表盘的样式只需要改个标题，其余默认设置即可。如下图所示：

3.4 效果预览

3.4.1 PC 端

保存报表，点击「分页预览」，效果如 1.2 节所示：

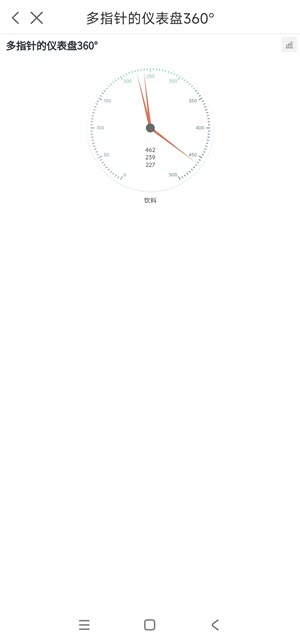

3.4.2 移动端

点击下载模板：多指针的仪表盘360°.cpt
