1.1 版本

1.2 应用场景

本文主要说明图表块组件样式设计。

图表块组件样式是指图表块的外部框架样式，并非图表内容样式，图表内容样式设置可参考 图表样式 。

在 FineReport 设计器中点击「文件>新建决策报表」，在空白块中选中「图表块」拖入到决策报表中。

在决策报表中拖入一个饼图，如下图所示：

3.1 基本

• 组件名称：默认为 chart 加数字，数字从 0 开始，支持修改，但不支持为空或重复。

• 可见：默认勾选，不勾选并预览报表时，该报表块隐藏不显示。

3.2 坐标尺寸

拖动组件时，可以在此次实时查看该组件的位置和大小，调整布局时可以直接设置这些数值保证组件对齐。

控件位置的原点（横纵坐标都是0）在 body 左上角。

控件大小是支持锁定宽高比的，也就是组件可以等比例缩放。

3.3 高级

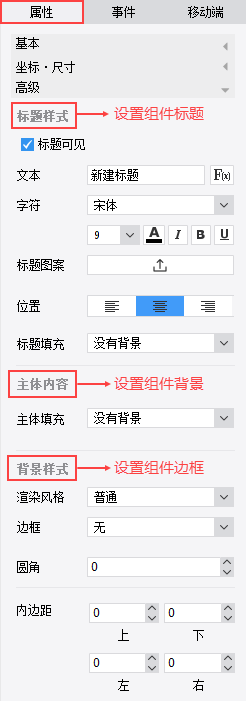

高级属性主要是设置图表块组件的样式，如下图所示：

详情请参考 组件样式 。

4.1 内边距导致图表大小不一致

4.1.1 问题描述

body 「自适应布局」下，body 设置内边距和不设置内边距，在移动端预览时，图表块预览大小不一致。

如下图所示：图表块 1 与图表块 2 的大小设置是一致的；

在 PC 端预览时，图表 1 与图表 2 下的饼图大小是一样的，然而在移动端或 HTML5 下预览时，两张饼图的大小是不一致的，如下图所示：

4.1.2 原因分析

原因在于模板内边距的左内边距，设计器的自适应会将左边距计入相邻的组件宽度。

4.1.3 解决方法

解决方法有三种：

1）取消设置模板内边距的左边距，并且调整 chart1 与 chart2 的尺寸宽高一致；

2）由于 chart1、chart2 均为饼图，可以强制设定饼图半径为相等的固定值；如下图所示

3）通过调整控件大小实现,只要边距加上相邻组件的宽度跟期望等宽的控件宽度相等；

即左边距加上 chart1 的宽度等于 chart2 的宽度。如下图所示：

修改后，App 与 HTML5 预览，饼图大小是一致的，如下图所示：

4.1.4 模板下载

已完成模板可参考：%FR_HOME%\webroot\WEB-INF\reportlets\doc\frm\内边距设置.frm

点击下载模板：内边距设置.frm
