1.1 预期效果

在设计图表时，有时需要绑定双(多)分类，细化数据展示效果，但预览时，只需显示某一个分类的情况。

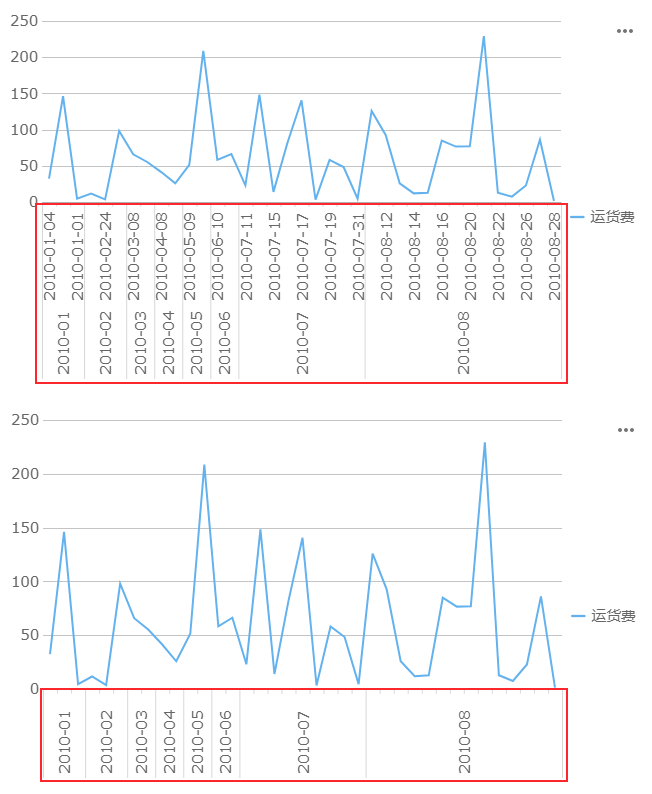

例如：X轴 绑定「年月」和「年月日」字段，但显示时，坐标轴只需要显示「年月」，折线图要以「年月日」维度查看数据。如下图所示：

1.2 实现思路

通过轴标签格式自定义使用 JavaScript 代码实现。判断分类轴内容的长度，使其大于某个长度时显示为空。

注：适用于不同分类长度均不同的情况。

2.1 数据准备

新建普通报表，新建数据库查询 ds1 ，SQL 查询语句为：

SELECT

Substr(订购日期,1,7) as 月,Substr(订购日期,1,10) as 日,运货费

FROM S订单

where Substr(订购日期,1,7) is not null

order by Substr(订购日期,1,7) limit 40

2.2 报表设计

2.2.1 插入折线图

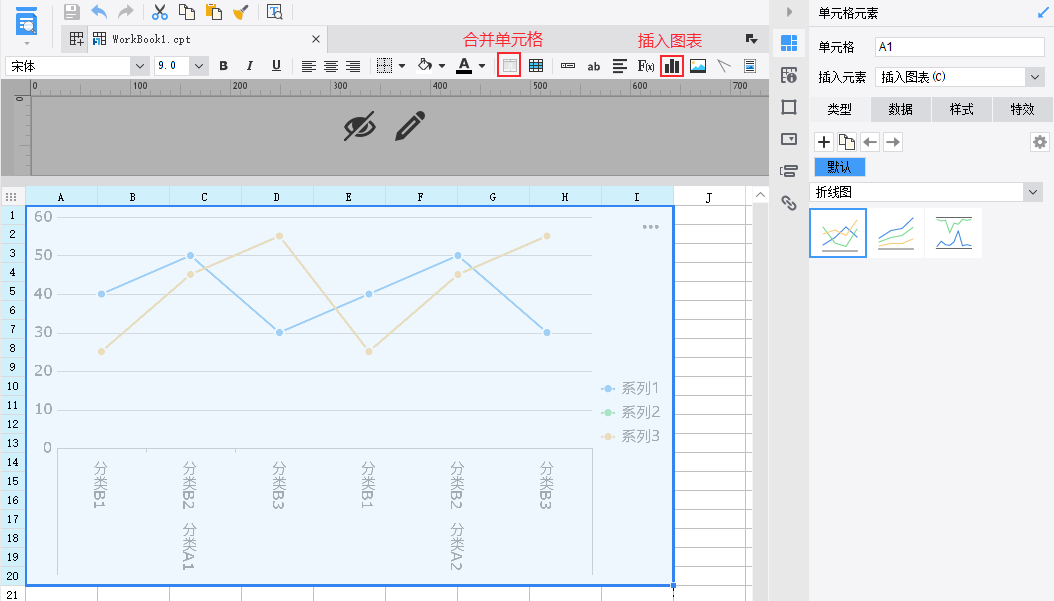

选中一片单元格区域，合并单元格后，插入「折线图」。如下图所示：

2.2.2 绑定图表数据

选中图表，点击「单元格元素>数据」，绑定图表数据如下图所示：

2.2.3 设置坐标轴标签

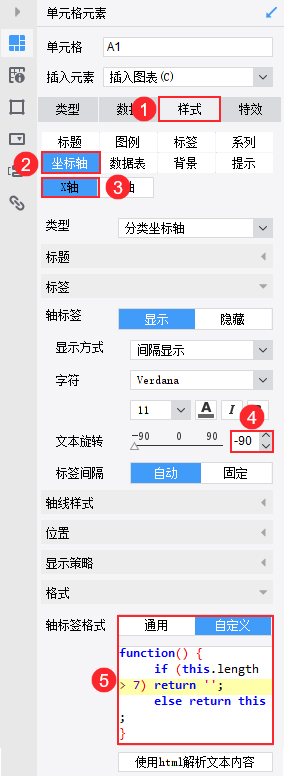

点击「样式>坐标轴>X轴」，设置「标签>文本旋转」为 -90 ，轴标签格式选择「自定义」，输入代码如下：

function() {
	if (this.length > 7) return '';
    // 当分类轴内容长度大于7时，返回空，实现隐藏
	else return this;
}

2.3 效果预览

2.3.1 PC 端

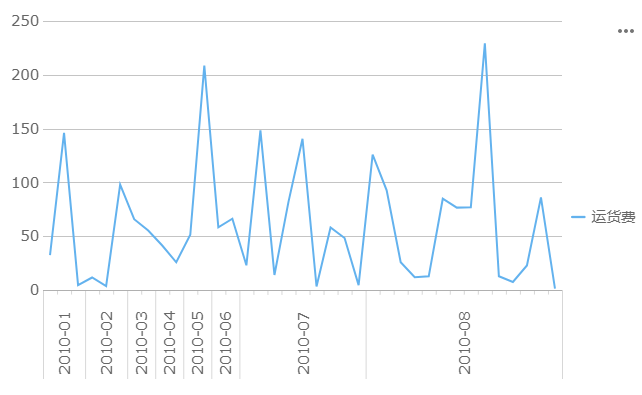

保存报表，点击「分页预览」，效果如下图所示：

2.3.2 移动端

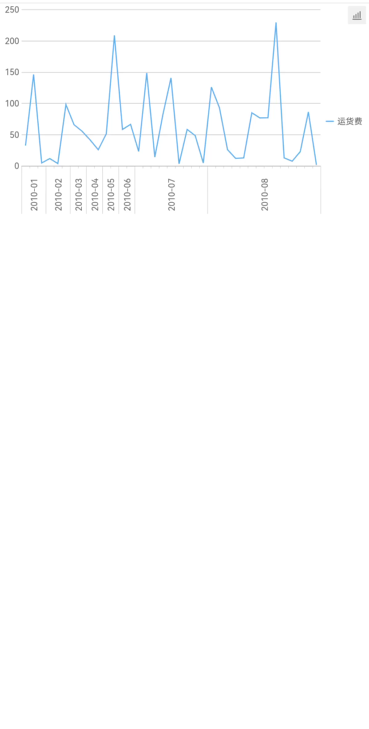

App 端和 HTML5 端均支持，效果如下图所示：

点击下载模板：多分类图表实现分类轴某分类隐藏.cpt
