[新]图片填充

1. 问题描述

柱形图柱子能够以图片填充显示，如下图所示：

2.1 准备数据

新建普通报表，添加内置数据集Embedded1，分别记录不同类型的百分比，如下图：

2.2 插入图表

以单元格图表为例，合并一片单元格，点击插入>单元格元素>插入图表，选择柱形图（新特性）-柱形图

2.3 图表数据设置

选中图表，在右侧选择数据，如下图所示：

2.4 图表特效设置

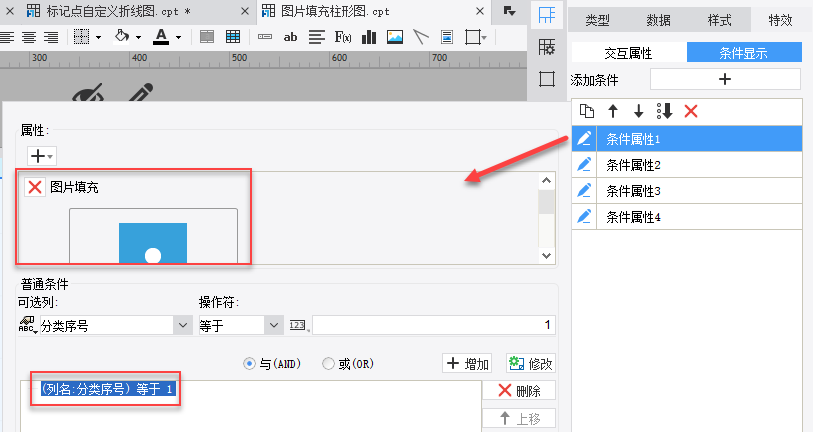

选择特效>条件显示，添加四个条件属性，图片填充，分类序号分别为1、2、3、4，如下图：

2.5 图表样式设置

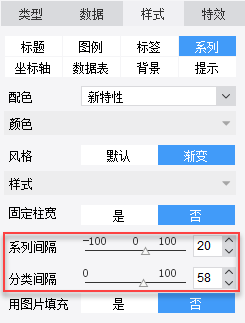

选择样式>系列，根据插入图片的大小，可选择调整柱子宽度或分类间隔

按照需要可在图表属性表中进一步设置图表样式，例如调整标签，坐标轴，这里不再一一介绍

2.6 保存与预览

保存模板，点击分页预览，效果即如上。

在线查看模板效果请点击：图片填充柱形图.cpt

已完成模板可参考%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\ColumnChart\图片填充柱形图.cpt
