新建工作薄，添加内置数据集ds1，如下图：

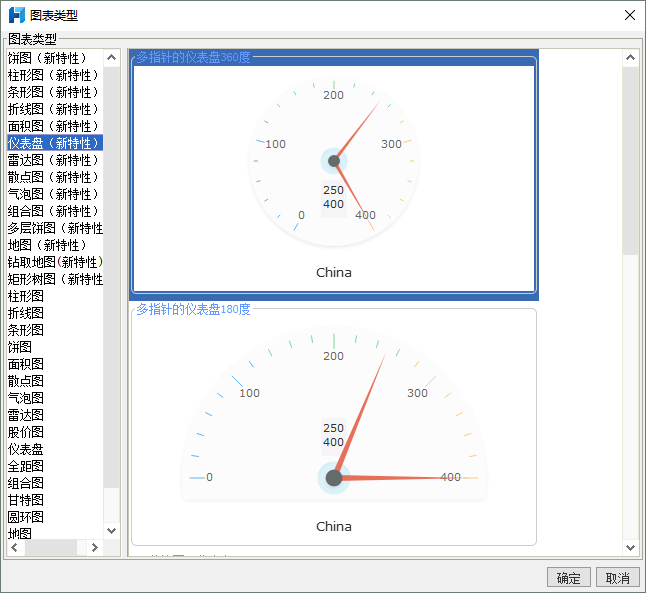

以单元格图表为例，合并一片单元格，点击插入>单元格元素>插入图表，弹出图表向导对话框，选择仪表盘（新特征），点击确定，如下图：
选中图表，在右侧图表属性表中选择图表属性表-类型，选择百分比圆环仪表盘，如下图：

选中图表，在右侧图表属性表中选择图表属性表-数据，设置如下图：

在右侧图表属性表中选择图表属性表-样式>系列>范围，设置刻度和配色为自定义，如下图：

注：仪表盘可强制设置半径大小，解决自动计算时，同一页面多个仪表盘半径大小不一致问题，设置界面如下：
图表属性表-样式，点击坐标轴，自定义最小值为0和最大值为100，如下图：

注：百分比=（当前值-最小值）/（最大值-最小值）

按照需要可在图表属性表中进一步设置图表样式，例如调整标题，这里不再一一介绍

需要注意的是设置了最大值以后，会把从0开始到最大值分成三等份，不设置的时候，是按照自动计算出来的最大值，然后把0从这个值分成三等份，此时配色可能会发生变化

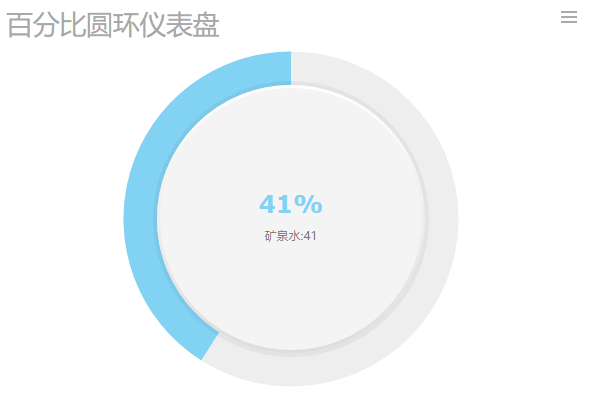

例如：此处将系列配色修改为自定义，区间刻度配色选择自动
可以看到此时的值处于三等份的第三梯队，因此颜色为系列的第三配色

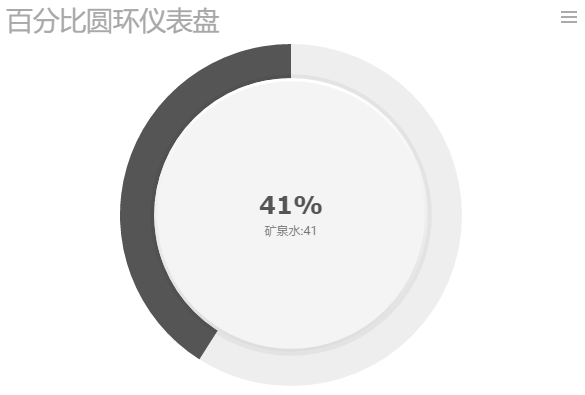

（2）设置最大值为100，此时的预览效果如下：
可以看到此时的值处于三等份的第二梯队，因此颜色为系列的第二配色

在线查看模板效果请点击：PercentDashboard.cpt

已完成模板可参考%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\NewDashboard\PercentDashboard.cpt
