[老]绘制svg地图

1. 描述

有的时候我们需要自定义地图，本文提供基本的基于SVG的矢量图制作教程；

2. 准备工作

地图模板：例如需要自定义某个省份，挑选一张省份的地图图片即可，本文以吉林省地图为例jilin.png；
SVGDeveloper：绘制矢量地图软件，这里提供1.0安装包，试用30天，如需激活，请自行购买SVGDeveloper1.0；
SVG-Edit ：绘制矢量地图的在线编辑器，官网地址，页面内有在线试用的地址或者也可以将编辑器下载到本地，SVG-Edit2.8；
Inpaint：去水印软件，这里提供6.2安装包，如需激活，请自行购买Inpaint6.2；
注：如果绘图功底很强无需地图模板也可以，SVGDeveloper1.0和SVG-Edit2.8二选一即可，Inpaint可选择性安装；
另：教程内用到的软件版本，去水印软件——Inpaint6.2，绘制矢量地图软件SVGDeveloper1.0或者SVG-Edit2.8；如遇其他版本有操作不一致的地方请自行注意。

3. 去除地图模板上的水印(可跳过)

一般我们找到的图片都会存在字或者各种水印，为了操作界面清晰，可以将图片上的其他文字去除
3.1 导入图片

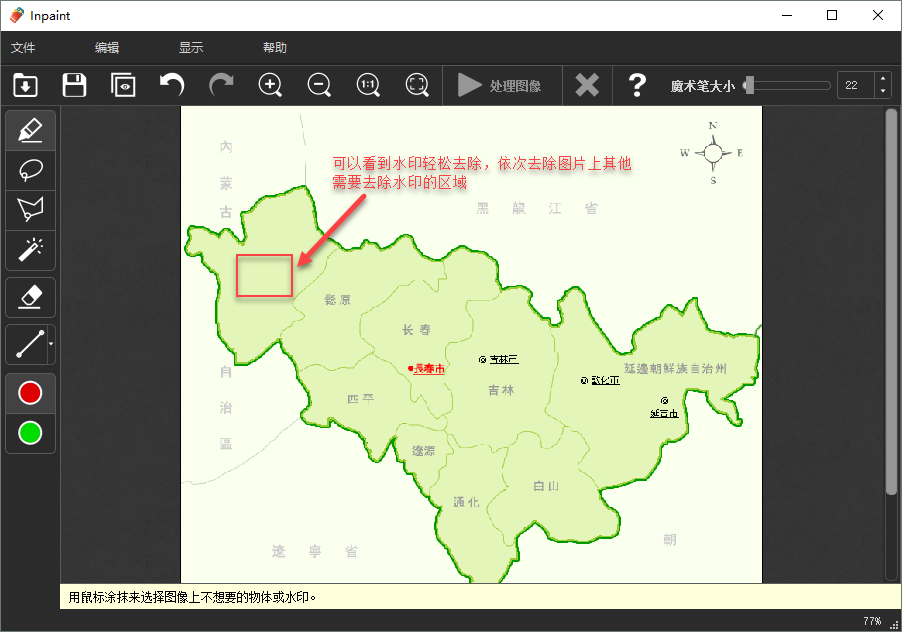

根据去除水印处的区域大小，调整魔术笔大小，然后选择需要去除水印的区域，最后点击处理图像
3.2 调整图片大小
为了适应浏览器预览时的大小，我们可以修改下图片尺寸

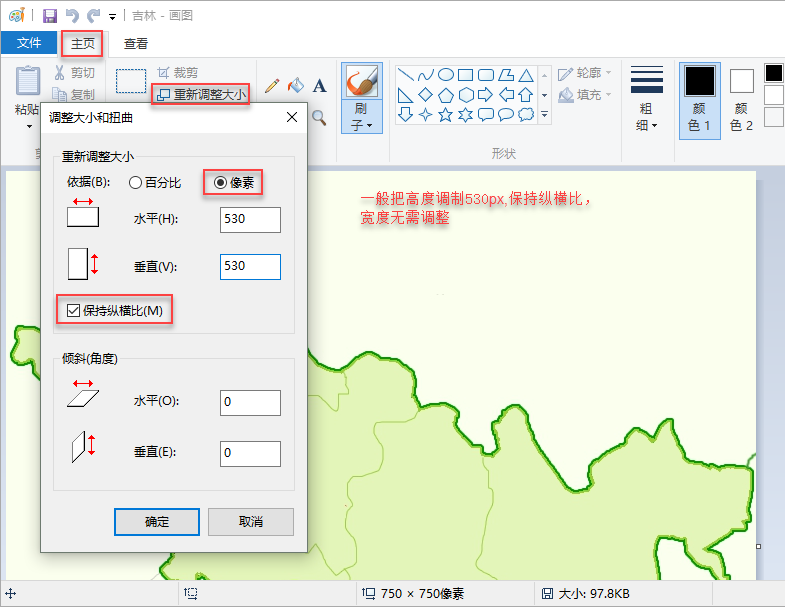

打开Windows自带的画图工具，使用其他如ps软件均可。点击主页>重新调整大小，保持纵横比，将高度调至合适高度，这里调整为530px

4. 方法一、SVGDeveloper

打开SVGDeveloper，如果没有激活会提示需要激活，可以咨询激活，或者使用试用版，选择试用30天，点击继续即可
4.1 新建svg文件
点击file>new，选择svg，点击ok
修改svg画布大小，调至和要使用的图片模板一样大小
4.2 插入图片模板
修改插入的图片模板的坐标和宽度高度

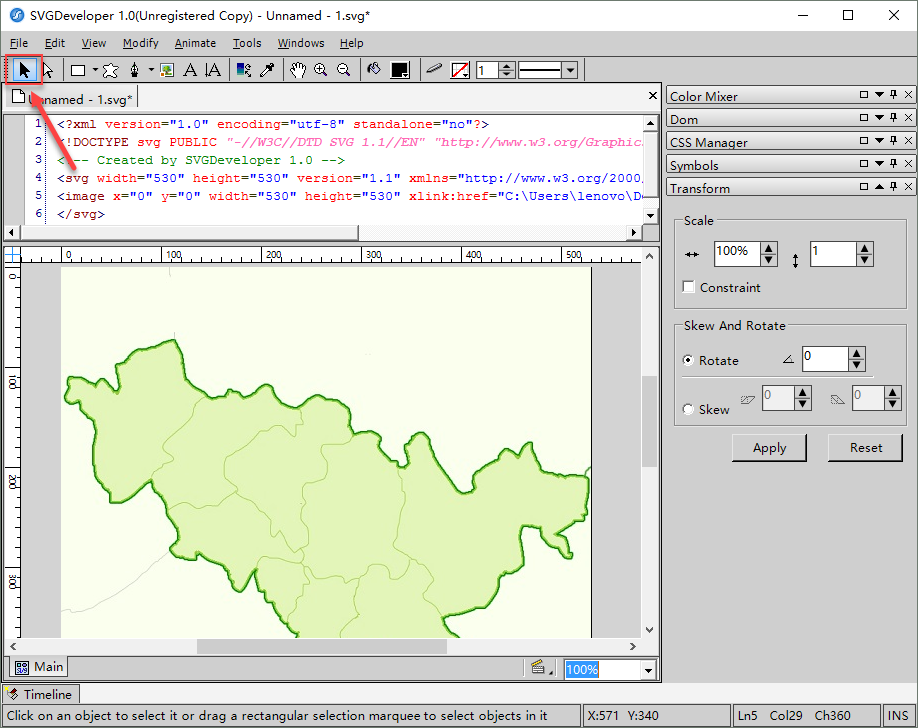

调整好图片模板的位置和大小后，点击一下左上角的黑色箭头即可
4.3 扣取区域路径

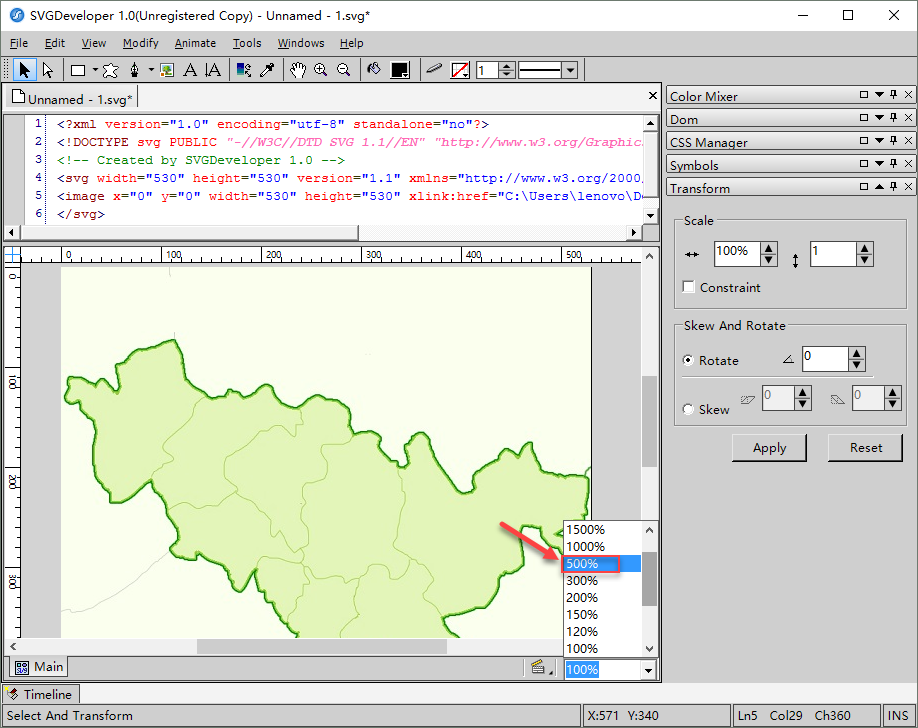

为了轮廓更清晰、准确，将背景放大到500%

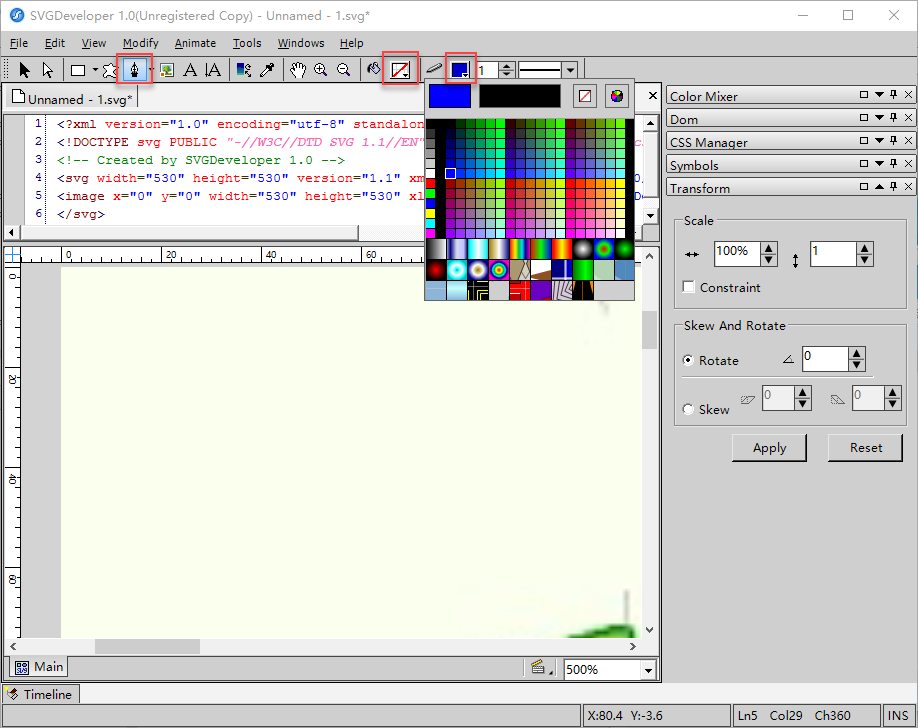

选中钢笔这个是点路径用的，填充颜色调至无，边框蓝色
注：如果不去掉填充颜色的话，抠图的时候会被填充色覆盖区域，影响抠图

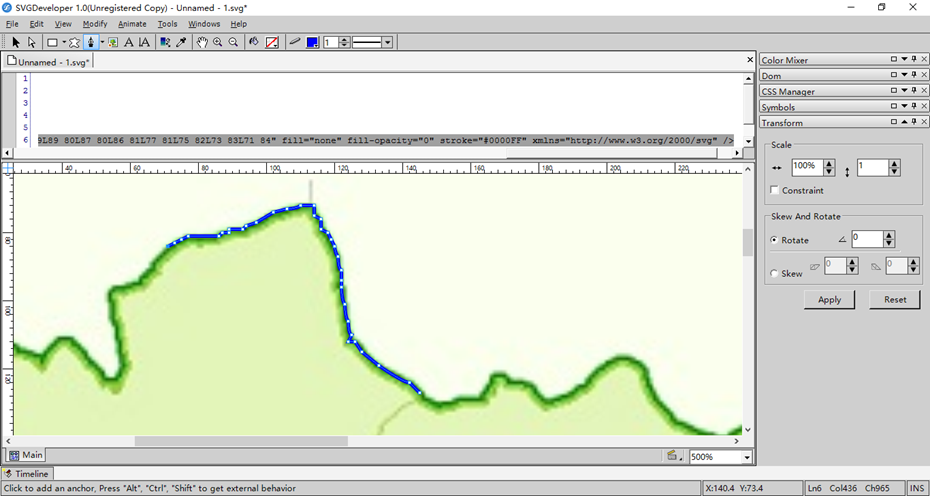

使用钢笔，在图片上选取路径，逐个点。如果点错的话就ctrl+z 撤销几步。点取过程中可以使用鼠标滚轮，和下面的滚动条调整显示区域。
然后在结束的时候，钢笔显示圈，再点，这样就完成了一个封闭路径。在path 属性路径 最后会有一个Z这样表示结束
4.4 添加区域文字（可跳过）
注：添加区域文字是为了地图标识区域对应的市，这一步可以跳过，实际在我们的设计器导入后预览时不会显示区域文字，设计器里可以通过标签来显示对应的市

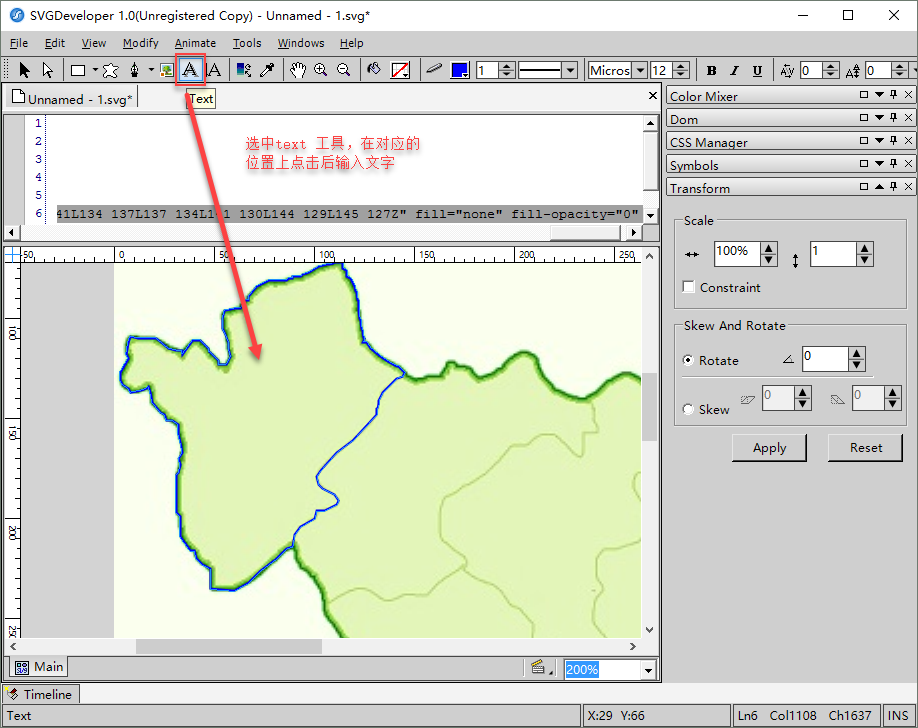

选中text 工具然后在对应的位置上点击后输入文字
上方会出现文本框的代码<text>这里也可以修改文本框内的文字，或者文本框的位置
4.5 添加id属性
在代码部分可以看到，路径和文本框内的id，根据区域名修改
之后就是逐个抠取各个区域，然后添加文字及id属性
所有区域都完成后，把比例缩小到100%

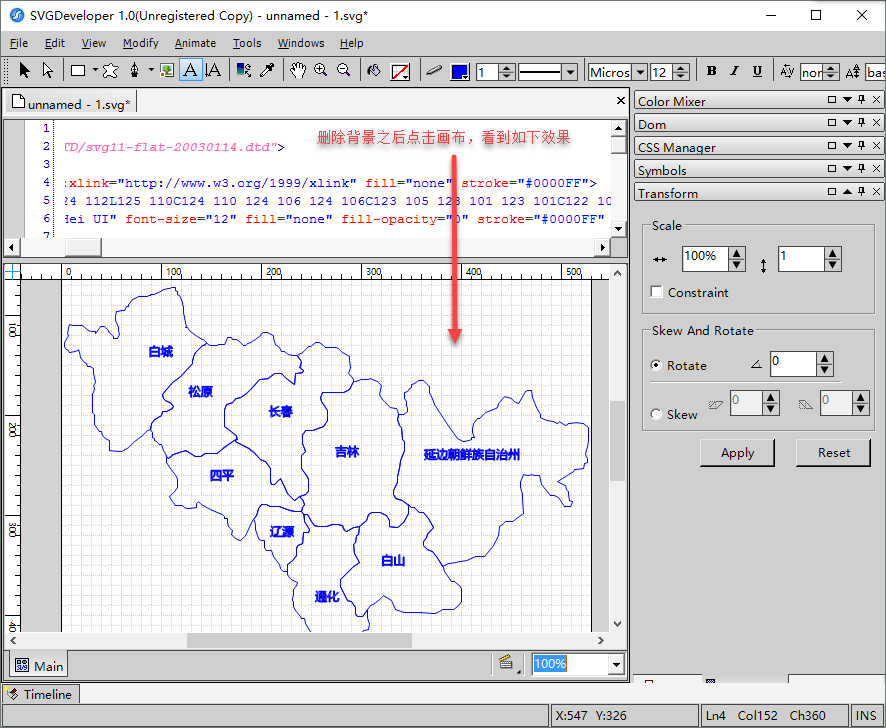

4.6 删除背景模板

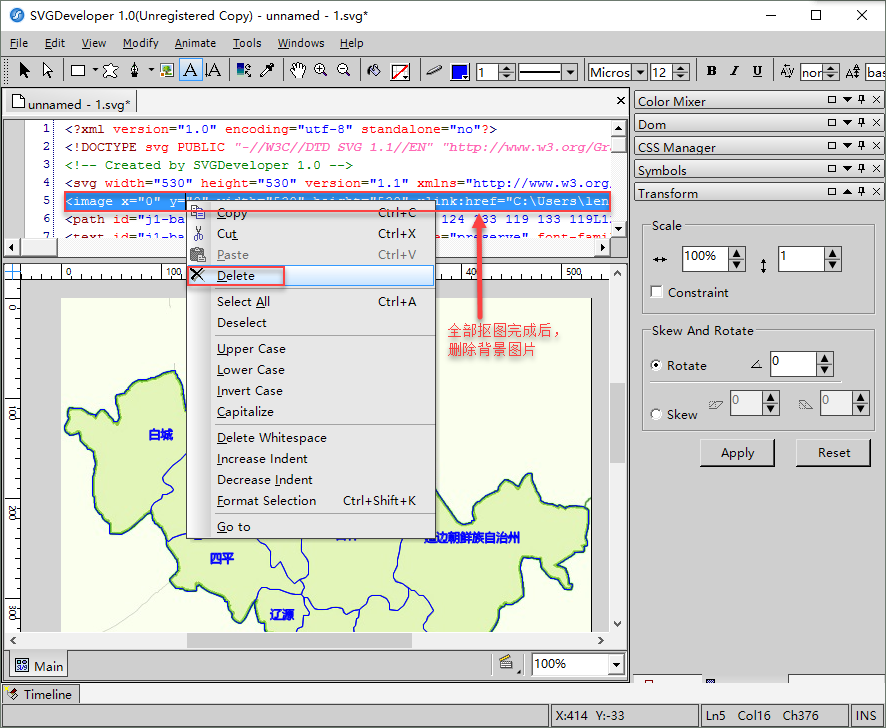

绘制完成后，我们把背景模板删除，这里直接从svg代码将<image>这一行删除即可
最后我们可以根据配色方案修改区域的背景色或者边框颜色
制作完成后，保存为吉林.svg，这样我们的矢量地图就绘制完成了
4.7 导入制作完成的svg地图
自定义地图，导入刚刚绘制的吉林.svg

5. 方法二、SVG-Edit

可以直接打开网页中的示例在线模板，或者将源码下载到本地，打开svg-editor.html即可
5.1 插入图片模板
点击Import Image导入背景模板

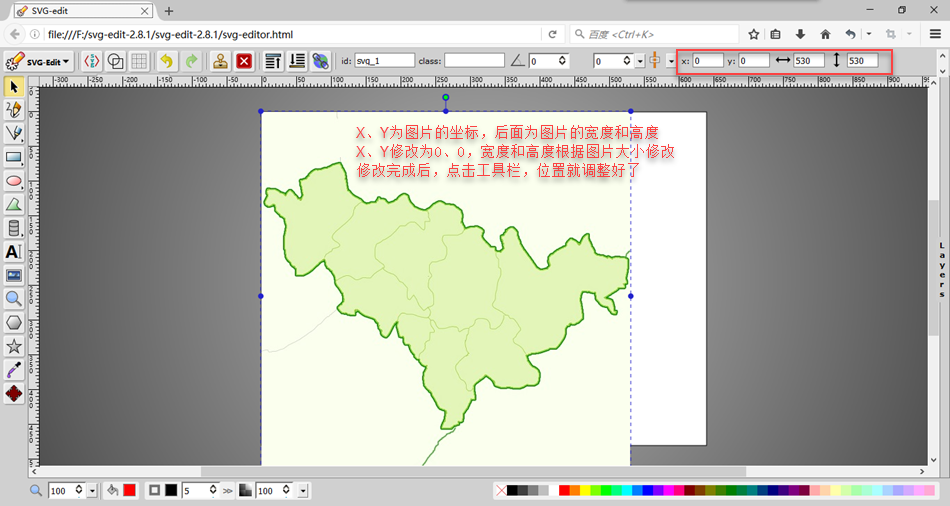

调整图片的位置，可以使用工具栏的x、y和宽度高度来修改
5.2 扣取区域路径
为了轮廓更清晰、准确，将图片放大一些；可以通过左下角的放大镜或者鼠标的滚轮来放大缩小图片，同时为了抠图清楚，可以设置线条的颜色为蓝色，宽度为2，背景色为空
点击path tool，在图片上选取路径，逐个点。
最后形成封闭的路径即可。
5.3 添加区域文字（可跳过）
注：添加区域文字是为了地图标识区域对应的市，这一步可以跳过，实际在我们的设计器导入后预览时不会显示区域文字，设计器里可以通过标签来显示对应的市
点击文本框A，然后在合适的位置上点击后输入文字
5.4 修改id属性
修改区域和文本框的id
之后就是逐个抠取各个区域，分别给区域加文字，然后给路径和文本框添加id属性
所有区域都完成后，把比例缩小到100%
5.5 将代码另存为

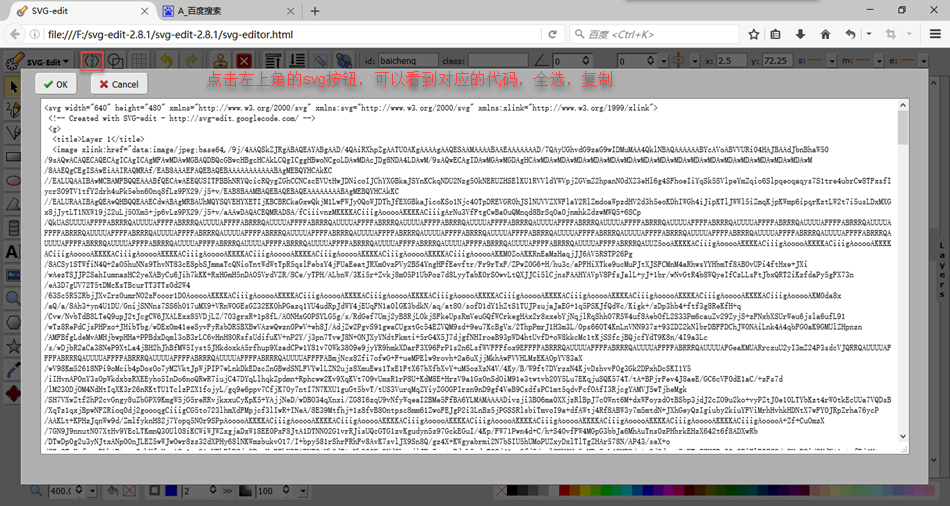

将制作好的svg地图的代码拷贝到本地的编辑器中，将文件另存为后缀为svg格式的地图，吉林2.svg

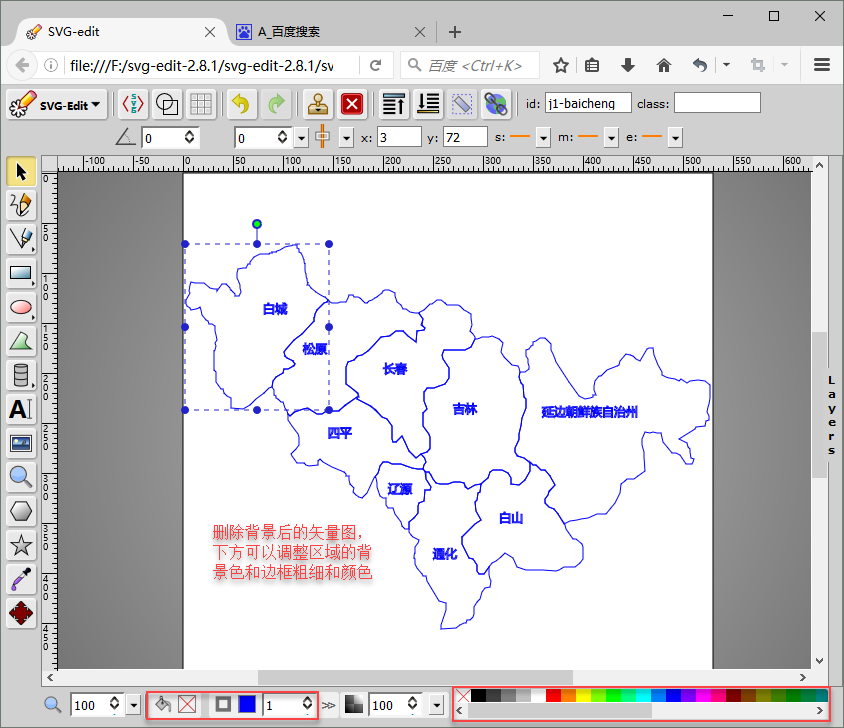

5.6 删除背景图片

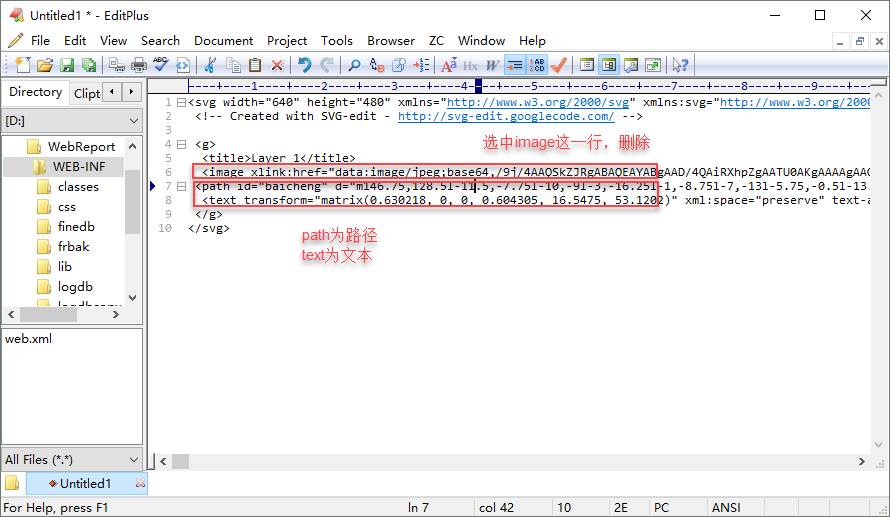

将背景图片部分的代码<image>删除，然后保存即可
最后我们可以根据配色方案修改区域的背景色或者边框颜色，然后将修改后的代码保存到svg文件中即可
这样我们的矢量地图就绘制完成了。
5.7 导入制作完成的svg地图

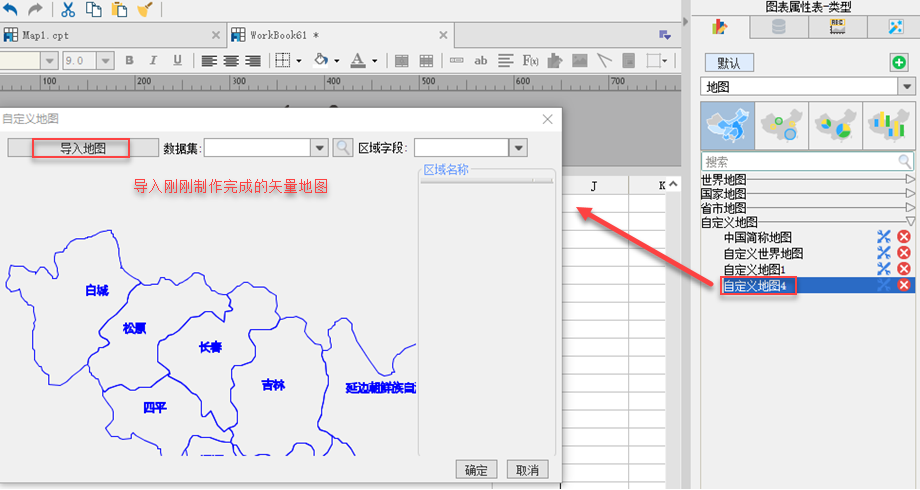

自定义地图，导入刚刚绘制的吉林2.svg
