[新]框架图

1. 版本说明

设计器版本	jar包版本	图表（新特性）插件
8.0	2017.04.07	8.5.0

框架图体现了各个节点之间的上下级关系，同时还能展示每个节点的的值。

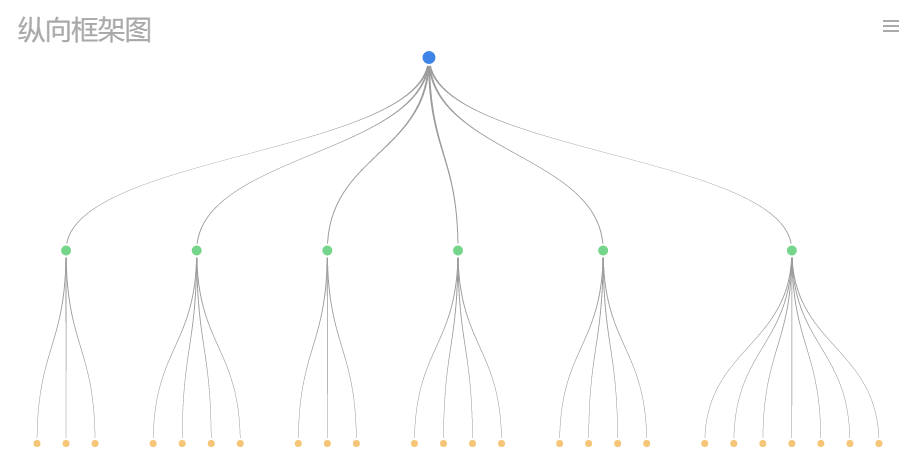

如下所示是三种图的最终展现效果及动画效果：
3. 示例

三种类型的框架图的样式设置方法相同，本节以纵向框架图为例。

3.1 数据准备

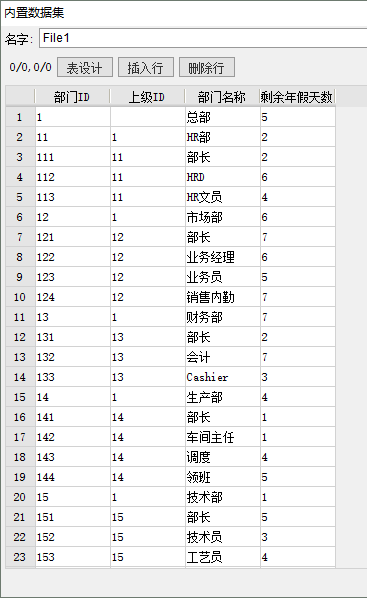

新建工作簿，添加内置数据集File1，分别记录各部门层级关系和年假天数：

3.2 插入图表

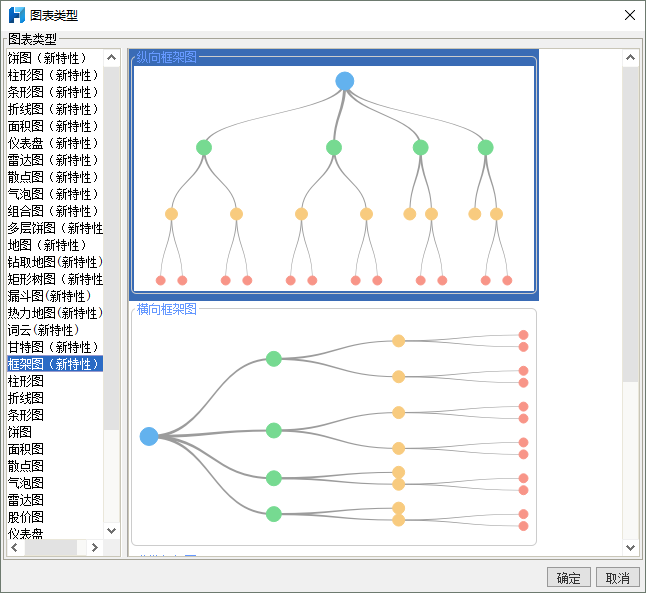

以单元格图表为例，合并一片单元格，点击插入>单元格元素>插入图表，选择框架图（新特性）-纵向框架图

3.3 图表数据设置

选中图表，在右侧图表属性表中选择图表属性表-数据，如下图所示：

注：id和父id的选择要注意，父id是上级

3.4 图表样式设置

选择图表属性表-样式>系列，自定义系列配色和连线的颜色：

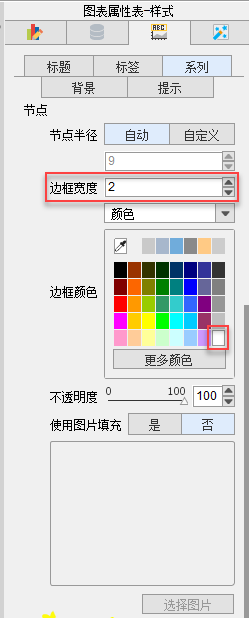

此处还可设置节点的半径、边框宽度和颜色（边框颜色可设置为系列色）：

3.5 保存预览

保存模板，点击分页预览，效果即如上纵向框架图。

已完成模板可参考%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\NewStructureFrame\VerticalStructureFrame.cpt

在线查看模板效果请点击：VerticalStructureFrame.cpt
