[新]基础甘特图

1. 描述

甘特图通过条状图来显示项目、进度和其他时间相关的系统进展的内在关系随着时间变化的情况。其中，横轴表示时间，纵轴表示任务。线条表示在整个期间上计划和实际的任务完成情况。甘特图可以直观地表明任务计划在什么时候进行，及实际进展与计划要求的对比。

2. 示例

2.1 数据准备

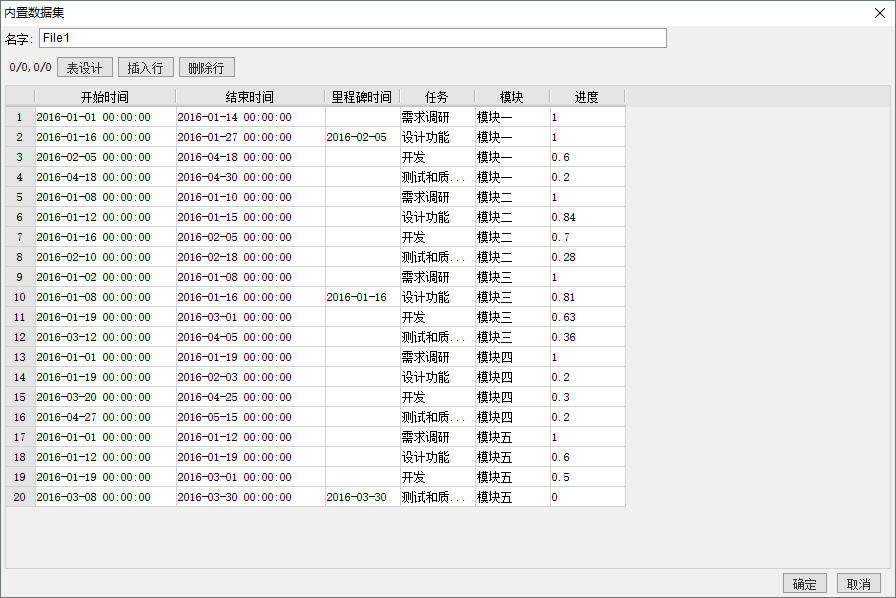

新建工作簿，添加内置数据集File1，记录各模块任务的开始结束时间和进度：

2.2 插入图表

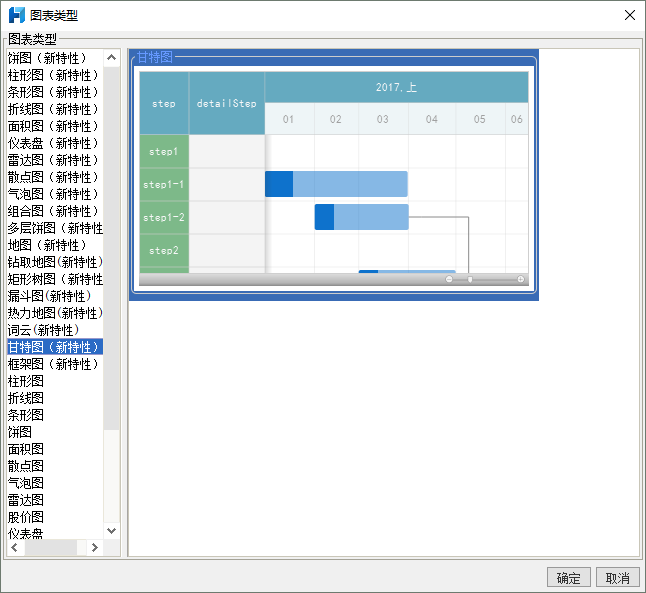

以单元格图表为例，合并一片单元格，点击插入>单元格元素>插入图表，选择甘特图（新特性）

2.3 图表数据设置

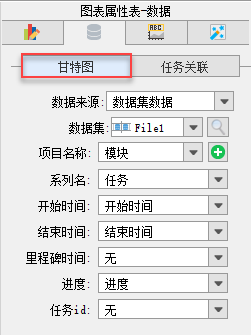

选中图表，在右侧图表属性表中选择图表属性表-数据>甘特图，如下图所示：

此处不设置任务关联，所以任务id无需设置

注：项目名称可以新增多个，详细可参考新多项目甘特图

2.4 图表样式设置

选择图表属性表-样式>系列，自定义系列配色：

里程碑配置默认，但此处数据配置上没有设置里程碑，所以不会显示

系列换行默认关闭，开启后，同一模块内不同系列会自动换行，效果如下：

其中条状图的宽度可以通过调整表头字体的大小来改变，如下所示。

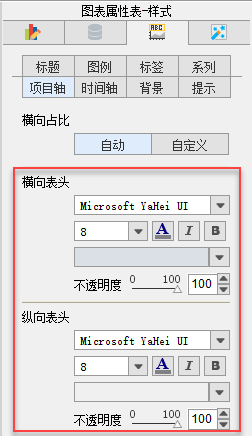

选择图表属性表-样式>项目轴，可分别设置横向和纵向表头的样式，如下分别修改了其颜色，透明度均设置为100：

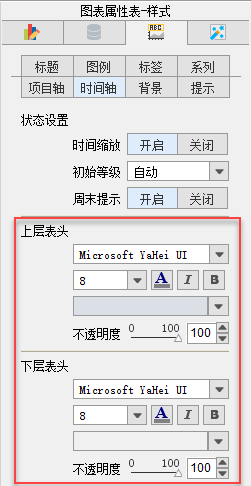

选择图表属性表-样式>项目轴，可分别设置上下层表头的样式：

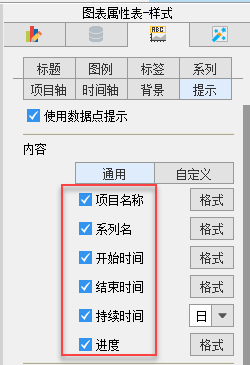

选择图表属性表-样式>提示，可以看到一共有6种，默认全选：

鼠标悬浮效果如下：

持续时间单位默认选择日，可视具体情况切换为如下几种格式：

注：标签和数据点提示切换到自定义时，如果有勾选项目名称，则自定义时添加的项目名称为this.processes[0].name，意味着项目中的第一个项目名称。

2.5 保存预览

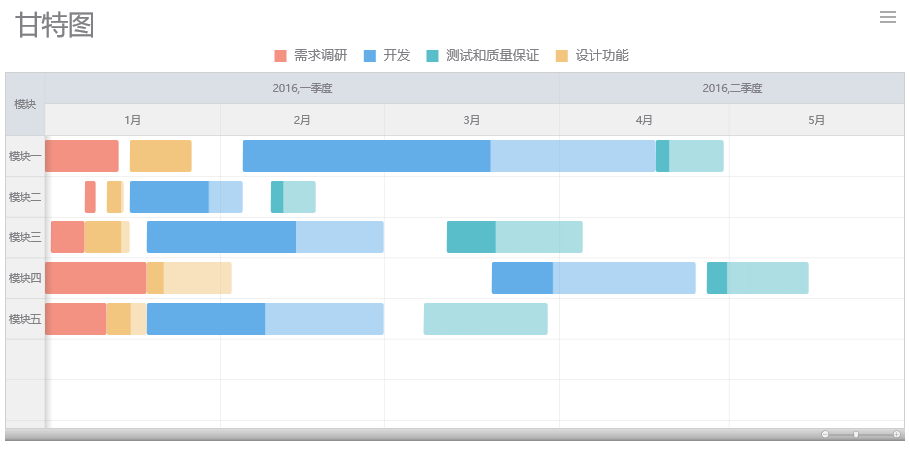

保存模板，点击分页预览，效果即如上。

已完成模板可参考%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\NewGanttChart\NewGanttChart.cpt

在线查看模板效果请点击：NewGanttChart.cpt
