[新]关联线甘特图

目录:

1. 描述

甘特图除了能体现计划与实际活动完成的情况外，还可表达任务的先后顺序，这里提供了四种关联关系

FS：A任务完成之后B任务才能启动
SS：A任务开始之后B任务才能启动
SF：A任务完成之后B任务才能结束
FF：A任务开始之后B任务才能结束

如下所示为FS：
2. 示例

2.1 数据准备
新建工作簿，添加内置数据集File1和File2，记录各模块任务的开始结束时间和其关联关系：
2.2 插入图表
以单元格图表为例，合并一片单元格，点击插入>单元格元素>插入图表，选择甘特图（新特性）
2.3 图表数据设置
选中图表，在右侧图表属性表中选择图表属性表-数据>甘特图，如下图所示：
选择图表属性表-数据>任务关联，如下图所示：
2.4 图表样式设置
选择图表属性表-样式>系列，自定义系列配色：

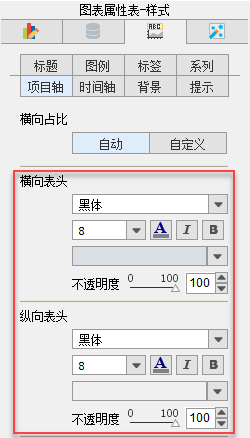

选择图表属性表-样式>项目轴，可分别设置横向和纵向表头的样式，如下分别修改了颜色，透明度均设置为100：

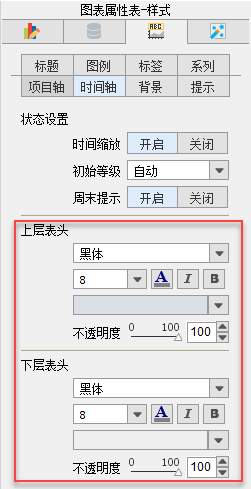

选择图表属性表-样式>项目轴，可分别设置上下层表头的样式：
2.5 保存预览
保存模板，点击分页预览，效果即如上。
已完成模板可参考%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\NewGanttChart\GanttTaskAssociation.cpt

在线查看模板效果请点击：GanttTaskAssociation.cpt
