[新]X轴0值标签对齐
1.描述
如果坐标轴标签位置设置为0值，则与该轴垂直的所有值轴0值标签对齐，且每个值轴的区间刻度个数相同。

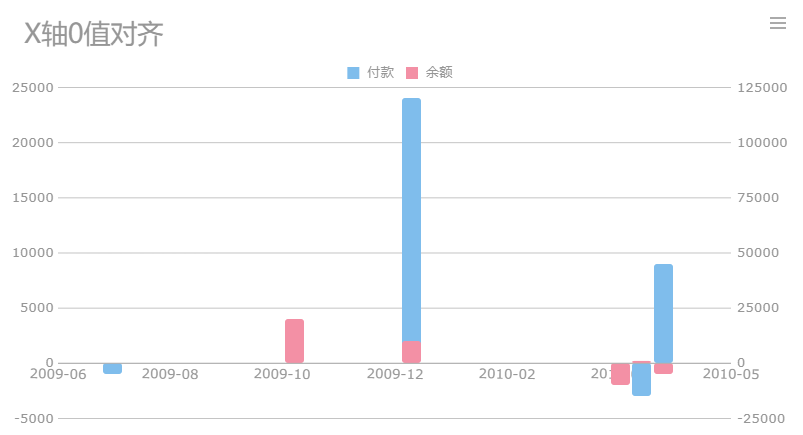

1.1 X轴0值对齐
一般情况下，多值轴情况下，X轴标签位置设为0值的样式如下：

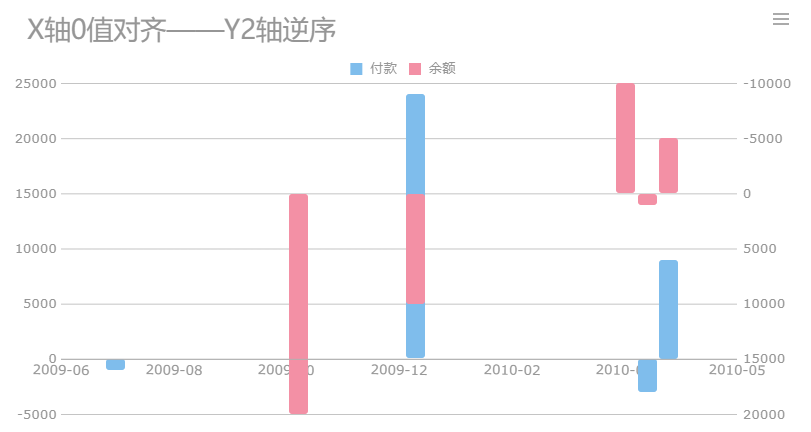

1.2 X轴0值对齐——值轴轴逆序
若Y2设置轴逆序，则样式如下：

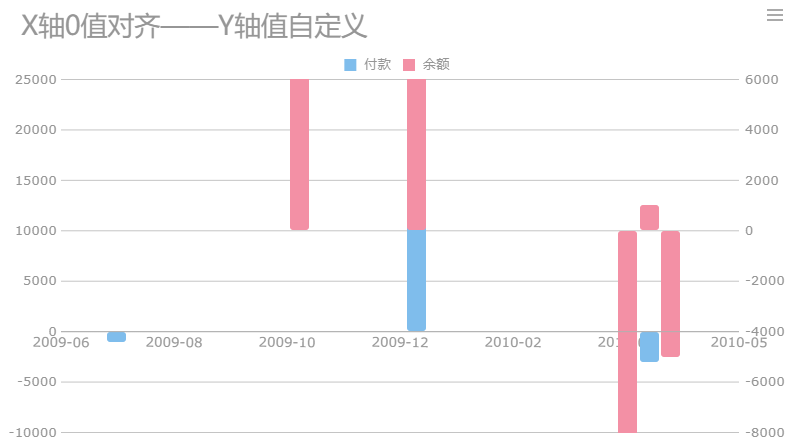

1.3 X轴0值对齐——值轴自定义值
若值轴自定义最大最小值，则样式如下：
2. 示例1
2.1 数据准备
新建普通报表，新增数据库查询ds1：select 付款日期,余额-20000 as 余额,付款-6000 as 付款 from 账单明细表 limit 6
2.2 插入图表
以单元格图表为例，合并一片单元格，点击插入>单元格元素>插入图表，选择柱形图（新特性），图表类型选择自定义：
2.3 图表数据设置
选中图表，在右侧选择数据，如下图所示：

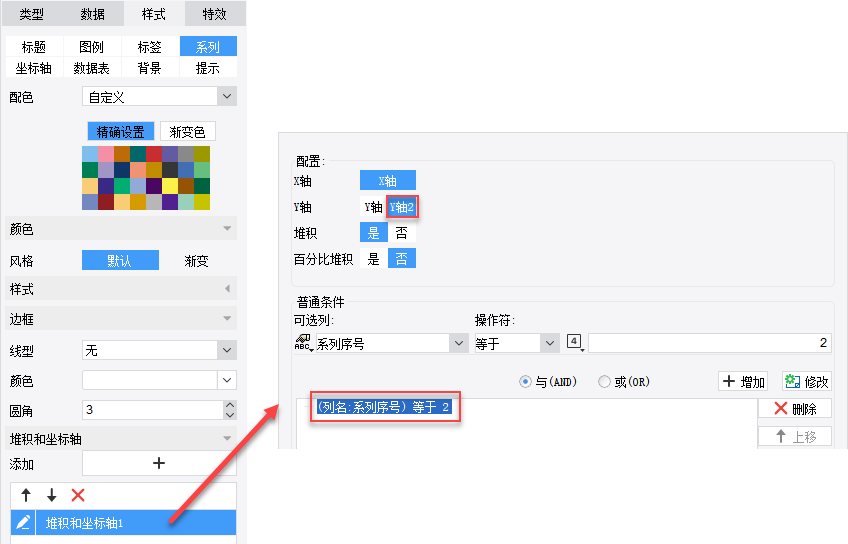

2.4 系列样式设置选择样式>系列，自定义配色，添加堆积和坐标轴Y轴2，设置如下：
2.5 坐标轴样式设置
（1）X轴

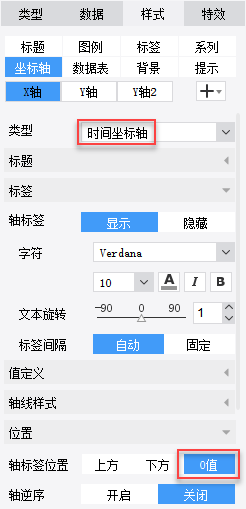

选择样式>坐标轴>X轴，类型选择时间坐标轴，轴标签位置设为0值，如下图：
（2）Y轴选择样式>坐标轴>Y轴，轴标签位置设为左侧，如下图：
（3）Y轴2
选择样式>坐标轴>Y轴2，轴标签位置设为右侧，如下图：
按照需要可在图表属性表中进一步设置图表样式，例如设置标题，字体大小颜色，图例，这里不再一一介绍
2.6 保存与预览
保存模板，点击分页预览，效果如上图1.1。
已完成模板请参考：%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\ColumnChart\X轴0值对齐柱形图.cpt。
3.示例2
打开第二节制作的模板，点击样式>坐标轴>Y轴2，开启轴逆序，如下图：
预览效果如上图1.2。
注：既存在普通值轴，又存在逆序值轴的图表，0值对其只对第一个值轴生效。 如果第一个值轴是正常轴，则0值对其所有正常轴生效；如果是逆序轴，则0值对其对所有逆序轴生效。
4.示例3
打开第二节制作的模板，点击样式>坐标轴>Y轴，自定义最小值和主要刻度单位，如下图：
点击样式>坐标轴>Y轴2，自定义最小值和最大值，如下图：
预览效果如上图1.3。注：如果有值轴进行自定义显示，则未自定义的值轴与第一个自定义的值轴0值对齐且区间个数相同。 其余自定义值轴不用0值对齐。
