决策报表组件叠加问题

1.问题描述

之前使用8.0设计器制作决策报表的过程中，经常会遇到下面这些问题：

当一个组件被另一个组件遮盖，被盖住的组件不好进入编辑界面，并且进入底部组件的编辑界面后，不好退出来。

这种现象在设计器9.0、jar包版本为2018-1-24之后得以解决。

新版本中提供了调整组件层叠顺序的方法，可以解决层级调节以及被覆盖组件无法进入编辑状态的问题。

3.1 模板设置

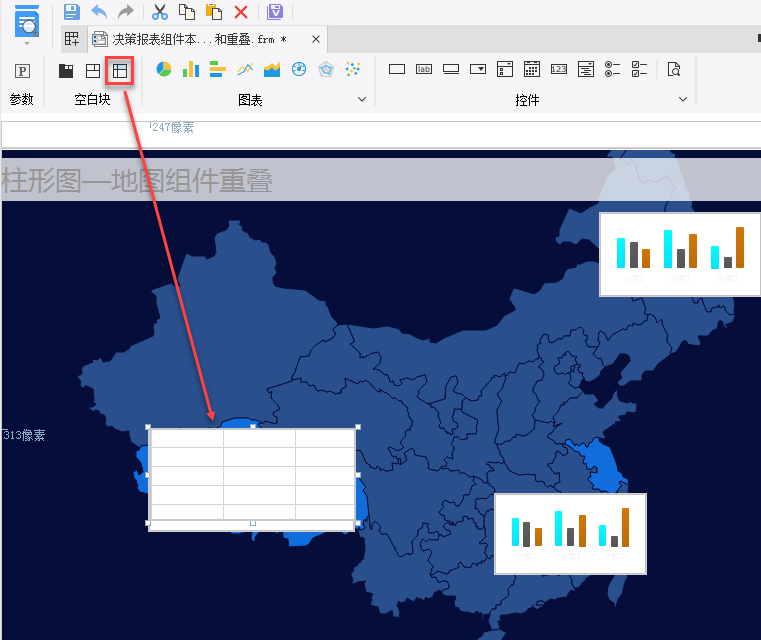

打开模板： %FR_HOME%\WebReport\WEB-INF\reportlets\doc\frm\表单组件本地可复用和重叠.frm，此时拖动一个报表块，覆盖在chart1图表块上，会发现此时不能点击chart1的【编辑】按钮了，如下图：

3.2 解决方法

那么如何对chart1进行编辑呢？我们可以通过调整组件层叠顺序的方法来解决，如下图所示：

注：仅适用于设计器9.0及以上版本使用。

注：此方法只能用于绝对布局/绝对画布块。

1）方法一

展开组件下拉树，选中chart1组件，点击右上角的箭头，将chart1的组件移动到报表块report0组件的上方即可。

这里选择最左侧的箭头，将它置于顶层，就会发现chart1组件展示在了报表块上方，如下所示：

将鼠标移动到图表块上就会出现【编辑】按钮了

2）方法二

右击报表块report0，直接选择【置于底层】，也可以将图表块移动到报表块的上方来，如下：

注：如果body内包含tab和绝对画布块这样的容器，则调整容器内组件的层叠顺序时仅仅调节组件在容器内部的顺序，其在整个body的顺序还是依据容器本身。

注：普通报表中的悬浮元素，也可以通过此方法进行调整。

4.1 组件缩略图

展开右侧组件下拉树，当鼠标悬停在组件上时，左侧会显示对应组件的缩略图，增加用户体验度，如下：

4.2 退出编辑状态

在画布区域直接点击其他组件，或者在组件数点击任意组件。

注：对于tab和绝对画布，存在嵌套的编辑状态，当所点击控件树组件在容器内时，退出组件的编辑状态但不退出容器的编辑状态；当所点击控件树的组件在容器外时，直接退出容器编辑状态。
