图形化显示数据(进度条/等级)
1. 问题描述
在报表中，为了便于分析数据，看到数据的趋势与瓶颈，往往使用统计图来展示数据，因为图形的方式要比数值方式直观的多。
如各销售员的销售量、用户评价级别等，希望单元格中直接显示进度条或者其他图形标志来表示数据或等级，如以下效果。
1）特殊符号
2）进度条
有两种方式可以实现以上效果。
2）进度条有两种方式可以实现以上效果。（1）单元格进度条插件，详细请查看进度条插件
（2）借助html，以下我们详细介绍这种特殊效果的制作方法。
2. 特殊字符显示数据的示例
2.1 准备数据

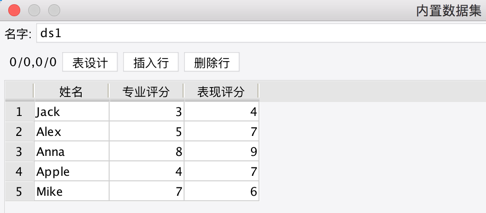

新建报表，定义内置数据集ds1，例如如下：
2.2 使用重复特殊符号表示数据
如下图，设计模板：
数据列与单元格设置，如下：
数据列与单元格设置，如下：单元格 | 数据集 | 数据列 | 属性 |
|---|---|---|---|
| A3 | ds1 | 姓名 | 默认 |
| B3 | ds1 | 专业评分 | 默认 |
| C3 | / | / | =repeat("|",B3*2) |
| D3 | ds1 | 表现评分 | 默认 |
| E3 | / | / | =repeat("|",D3*2) |
| F3 | / | / | =(B3+D3)/2 |
| G3 | / | / | =repeat("★",F3) |
公式说明：
=repeat("★", F3)：若F3值为3，则重复显示3次星号，给您的特殊符号加上颜色。
2.3 效果预览
如上设置后，即可得到如下效果：
3. 进度条的示例
3.1 继续设计模板
模板设计，如下：
在C7单元格中，输入公式：
在C7单元格中，输入公式："<table width=" + ROUND(B7 * 200 / sum(B7[!0;!0]), 2) + "% border=0 cellspacing=0 cellpadding=0><tr><td bgcolor=#0000FF><div color=#ffffff align=right>" + B7 + "</div></td></tr></table>"
代码解释:
"<table width=" + ROUND(B7 * 1000 / SUM(B7[!0;!0]), 2)：设置宽度为 ROUND(B7 * 1000 / SUM(B7[!0;!0]), 2
PS：对宽度参数设置的进一步说明，进度条的长短在这里是由宽度确定的，而宽度的计算应该是一个所需要观察的值（如：某人的值在全员中的占比或者某人的某个属性值）乘或者除一个比例（如例子中的 200 或 1000），该例子中使用 ROUND(B7 * 200 , 2)或者 B7 * 200(某个适当的比例数)均可实现类似的效果。
PS：对宽度参数设置的进一步说明，进度条的长短在这里是由宽度确定的，而宽度的计算应该是一个所需要观察的值（如：某人的值在全员中的占比或者某人的某个属性值）乘或者除一个比例（如例子中的 200 或 1000），该例子中使用 ROUND(B7 * 200 , 2)或者 B7 * 200(某个适当的比例数)均可实现类似的效果。
"% border=0 cellspacing=0 cellpadding=0>：取消边框，单元格间距设置为0，单元格的内容和边框距离为0
<tr> <td bgcolor=#00E3E3>：设置单元格的背景颜色
<div color=#ffffff align=right>：设置单元格的内容颜色、位置靠右
<div color=#ffffff align=right>：设置单元格的内容颜色、位置靠右
3.2 单元格属性设置
设置单元格样式的文本控制为“单行显示（调整字体）”，右击单元格>单元格属性>其他属性 ，显示内容设置用HTML显示内容，这样便可使用html片段来显示出进度条。
3.3 效果预览
已完成的模板，可参见%FR_HOME%\WebReport\WEB-INF\reportlets\doc\SpecialSubject\TypicalIndustryReport\DesignerReport\bar.cpt
模板在线查看请点击图形化显示数据.cpt
