[老]警戒线

目录:

1. 问题描述

我们可以给报表添加预警，同样也可以给图表添加预警线，查看图表数据是否超过指标，如下图查看每个人的产品销售情况，250属于达标，500属于优秀：
警戒线可以设置多个，并且可以对警戒线的字体、颜色、线型，内容等等进行自己定义。

2. 示例

2.1 准备数据
新建工作薄，添加数据集，SQL语句为SELECT * FROM 销量，查询所有销售人员的产品销量情况，直接作为图表数据源，制作销量统计图。
2.2 插入图表
以悬浮图表为例，点击插入>悬浮元素>插入图表，弹出图表向导对话框，选择柱形图，点击确定；
2.3 设置图表数据

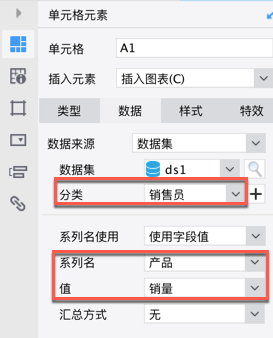

图表数据来源于数据集数据，设置如下图，点击完成：
2.4 警戒线设置
选中图表，选择单元格元素-样式，点击警戒线下面的添加按钮，然后增加两个警戒线，警戒线的设置如下图：
可以根据需要添加任意条警戒线。
由上图可以看警戒线的值支持公式，并且支持线型、警戒线颜色的、字体、大小以及位置的多样性。
新图表中，选择图表属性表-样式>背景>绘图区，点击警戒线下面的添加按钮，操作跟上面一样，如下图所示：
注：饼图、仪表图，地图、雷达图及甘特图等，依据其图表的特性，无需警戒线，因此没有添加警戒线功能。
2.5 保存并预览
保存模板，点击分页预览，即上图效果。模板效果在线查看请点击PicketLine.cpt

已完成模板可参考：%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\PicketLine.cpt
