[老]对数坐标显示柱形图

1. 问题描述

制作图表时，如果系列值的间隔较大，如最小值接近0，最大值却有几千，这个时候传统的图表制作出来，最小值将非常接近零值，看起来会与分类轴重合，效果如下：

此时可使纵坐标轴非等间隔显示，比如0、10、100、10000......这样显示，这样系列值就算较小时，还可显示得较清楚，即对数刻度功能。

2.1 准备数据

新建工作薄，添加数据集，SQL语句为SELECT * FROM 产品 where 类别ID= 1，查询出饮料类产品信息，直接作为图表数据源，制作一张各产品成本统计图。

2.2 图表设计

以悬浮图表为例，点击插入>悬浮元素>插入图表，弹出图表向导对话框，选择柱形图，点击确定；

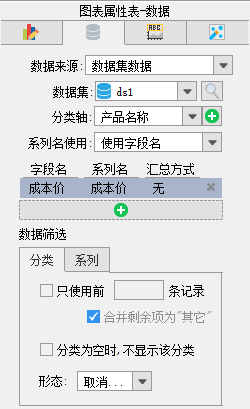

图表数据来源于数据集数据，设置如下图：

点击分页预览，如上第一张图，其中绿茶的成本价明显最高，其他饮料成本价比较低，汽水的成本价基本靠近0值，显示不清楚。

2.3 对数刻度设置

选中图表，点击图表属性表上的图表属性表-样式>坐标轴>值轴，勾选对数刻度，然后选择填写对数刻度的值。

如这边我们定义成10，此时坐标轴就以10为底成倍增长了，显示为1、10、100、10000........，设置如下：

2.4 预览与保存

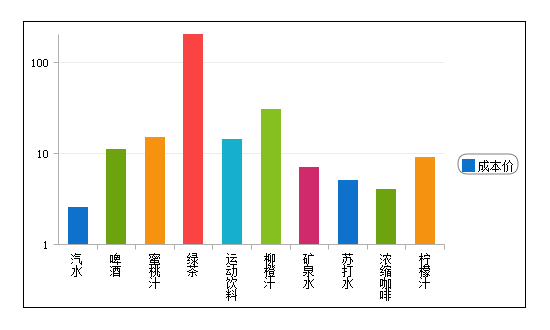

保存模板，点击分页预览，效果如下，对数坐标轴效果图：模板效果在线查看请点击Logchart.cpt
