[老]百分比信息比对图

1. 描述

某部门经理想要查看该部门下的所有组别对某个任务的完成情况，希望完成百分比和未完成百分比在同一个柱子上体现，如下图：

2.1 准备数据

新建一张模板，为该模板添加一个内置数据集，数据如下图：

2.2 模板设计

将数据集中的数据拖曳至单元格中，并计算未完成量，如下图：

2.3 添加图表

点击菜单栏中的插入>插入悬浮元素>插入图表，选择柱形图，如下图：

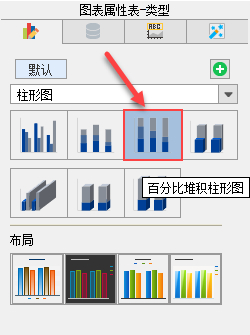

图表属性表-类型，选择百分比堆积柱形图，如下图：

或者点击插入>悬浮元素>插入图表，弹出图表向导对话框，直接选择柱形图>百分比堆积柱形图，点击确定，如下图：

2.4 图表单元格数据源

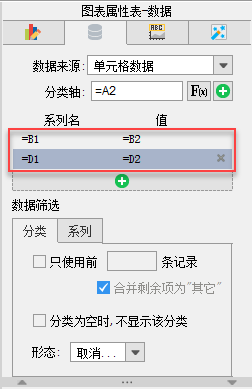

选中图表，点击右侧图表属性表中的图表属性表-数据，数据来源选择单元格数据，系列名和系列值设置如下图：

图表数据源设置完成之后，就可以将上面单元格中数据隐藏，选中第一行和第二行，右键隐藏即可。

2.5 图表样式

标题

点击图表属性表-样式>标题，在标题的文本框中输入某部门各组别任务完成情况，设置标题内容和格式：

系列

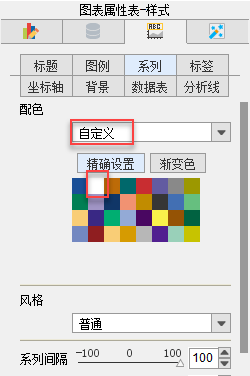

为了区别未完成和已完成，我们将未完成的系列颜色修改成白色，在为图表添加单元格数据源的时候，未完成处于第二个系列，故，我们点击图表属性表-样式>系列，配色选择自定义>精确设置，点击在第二个配色方框，将颜色修改为白色，如下图：

2.6 图表特效

条件显示

效果图中，柱形图的已完成部分要显示其已完成量所占比例，如下图，点击图表属性表-特效>条件显示，添加一个标签内容的属性，

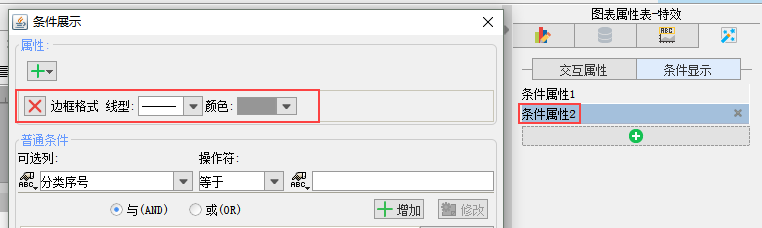

此时预览模板会发现，柱形图未完成部分的柱子没有边框，和浏览器的背景颜色一样，影响美观，下面我们给每个柱子添加一个边框线，如下图：

2.7 效果查看

保存模板，点击分页预览即可看到如上图的效果。

已完成模板请参照%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\PercentCompare.cpt

在线查看模板效果请点击PercentCompare.cpt
