[老]复合饼图和复合条饼图

1. 问题描述

当饼图中的多个数据点均小于饼图的10%时，便很难辨别扇区，怎样使小扇区在饼图中更清晰可见，这时就可以使用第二绘图区制作复合饼图或者复合条饼图来解决，如下图效果：

复合饼图

复合条形饼图

复合饼图和复合条饼图将小扇区从主饼图中分离出来，放在第二绘图区，可设置为饼图或堆积条形图，百分比的大小还可手动设置。

3.1 打开报表

打开报表%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\3Darea.cpt。

3.2 设置百分比数据模板

复合饼图和复合条饼图只支持百分比的系列分割方式，因此我们计算每个地区的应付金额所占比例是多少，隐藏B列，在C1中输入占比，C2中输入公式：=B2/SUM(B2[!0])，B2[!0]是B2扩展出来的所有单元格，根据情况设置单元格样式等操作。

3.3 复合饼图

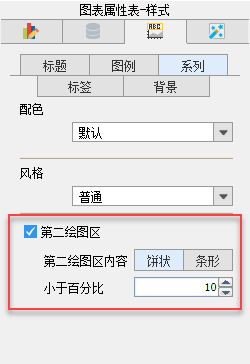

下面以制作复合饼图为例，选中图表，勾选图表属性表-样式>系列中的第二绘图区，将第二绘图区小于百分比的数据改为10，默认为5，表示第二绘图区包含所有小于该百分比的值为，如下图：

注：第二绘图区内容可选择饼状和条形，选择饼状即复合饼图，选择条形即复合条形图。

根据情况可设置系列标签样式，勾选图表属性表-样式>标签中的标签，选中值，设置格式，百分比保留两位小数。

3.4 修改图表数据

修改图表属性表-数据>图例项(系列)值为C2单元格，复合饼图则可设置完成。

3.5 预览与保存

保存模板，点击分页预览，即可看到效果。

已完成模板可参考%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\3Darea_2.cpt。
