[老]双轴图

目录:

1. 问题描述

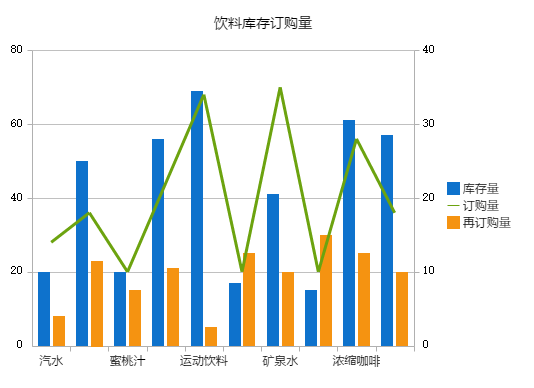

多种图表类型，可在一张图表混合显示。如图表中既存在柱形图，又有折线图或面积图，且各图表类型的纵坐标轴可设置在左或右，实现混合图表。如下图效果：

2. 示例

2.1 准备数据
新建工作薄，添加数据集，SQL语句为SELECT 产品名称, 库存量, 订购量, 再订购量 FROM 产品 where 类别ID = 1，选出饮料类各产品的库存量、订购量与再订购量作为图表数据来源。
2.2 插入图表
以悬浮图表为例，点击插入>悬浮元素>插入图表，弹出图表向导对话框，选择组合图，点击确定。
2.3 设置图表数据
图表数据来源于数据集数据，设置如下：
此时分页预览，可以看到默认第二个系列为折线图且使用右侧坐标轴，其余系列都是柱状图，使用左侧坐标轴：
2.4 设置双轴属性-条件显示设置
而我们需要同类的订购量与再订购量使用柱形图且使用左侧坐标轴，而与他们比较的库存量使用折线图且使用右侧坐标轴。

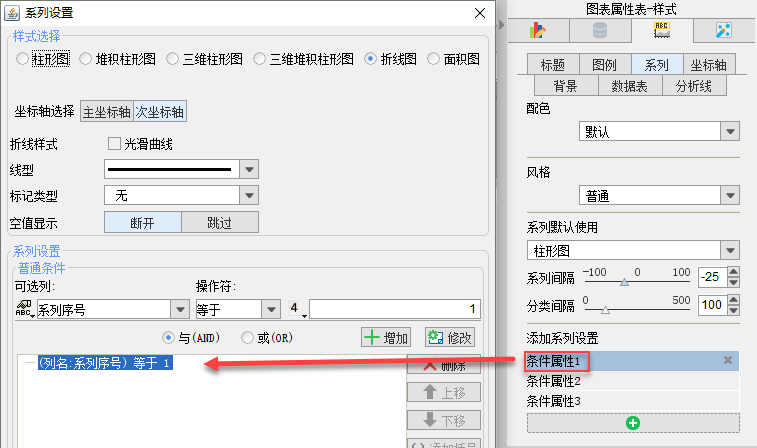

选中图表，点击图表属性表-样式>系列，点击条件属性1，可以看到默认设置好了系列2（订购量）的样式为折线图、使用次坐标轴（右侧坐标轴），将系列序号修改为1（库存量），如下图：
按照同样的方法，添加一个条件属性，设置系列2（订购量），修改其系列样式为柱形图，坐标轴选择主标轴（左侧坐标轴）；
再添加一个条件显示，设置系列3（再订购量）的样式为柱形图，使用主坐标轴（左侧坐标轴）；
更多系列按照同样的方法设置即可。
注：系列序号是按照设置图表数据时的系列顺序来编号的。
2.5 保存与预览
保存模板，点击分页预览，即可看到上图效果。模板效果在线查看请点击DoubleFigure.cpt

已完成模板可参考%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\DoubleFigure.cpt。
