[老]多项目甘特图

目录:

1. 问题描述

甘特图支持多项目甘特图。如下图，可以直观地查看每个项目的进展状况并对多个项目进行对比：
以下介绍其多项目甘特图的制作方法。

2. 示例

2.1 添加数据
打开报表%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\GanttChart.cpt。
在ds1内置数据集中，添加一个项目的数据，如下图：
2.2 模板修改

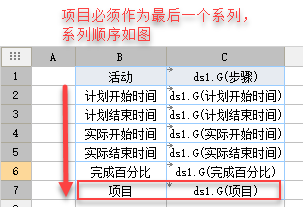

在原模板基础上，拖入项目数据列，从上到下扩展，如下：
注：每个步骤的时间必须是纵向排列，活动必须为横向排列，即上面的表格必须保持一样的展现方式。
2.3 图表数据源设置
选中图表，点击图表属性表-数据，设置如下：
这里使用数据集数据源。
注：多甘特图不能使用单元格数据，只能用数据集数据。
2.4 保存与预览
保存模板，点击分页预览，效果即如上。模板效果在线查看请点击GanttChart_1.cpt

已完成模板可参考%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\GanttChart_1.cpt
