[老]点击图表后在对话框中显示子图表

目录:

1. 问题描述

点击某张图表时，将明细图表以弹出框的方式显示出来，而不需再打开一个网页，如下图：
注：悬浮的图表可以设置悬浮窗图的标题，以及悬浮窗的长和宽，并且悬浮框中的图表会自适应悬浮框的大小。

2. 示例

2.1 模板设计
打开模板：%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\chart\RelateChart.cpt
将两个子图表删除掉。
2.2 添加悬浮窗图表

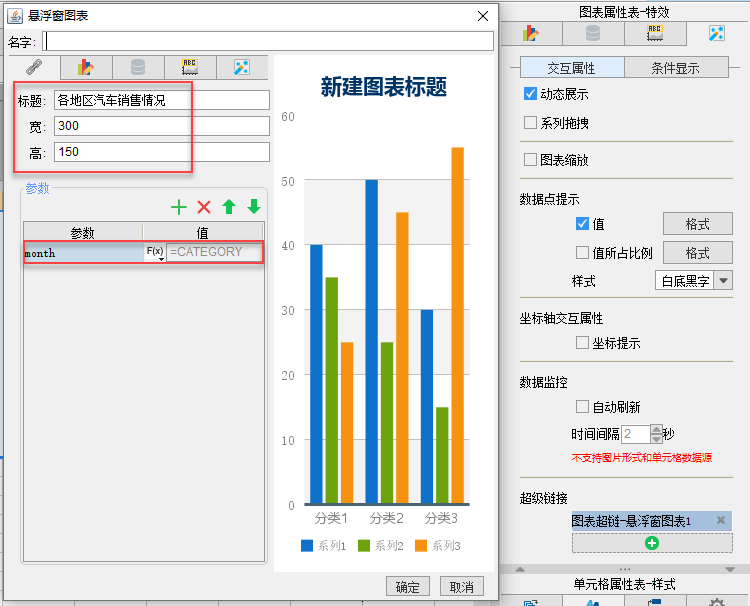

选中图表，选择图表属性表-特效>交互属性，点击超级链接下的图表超链-悬浮窗图表，定义窗口标题及大小和参数，如下图：

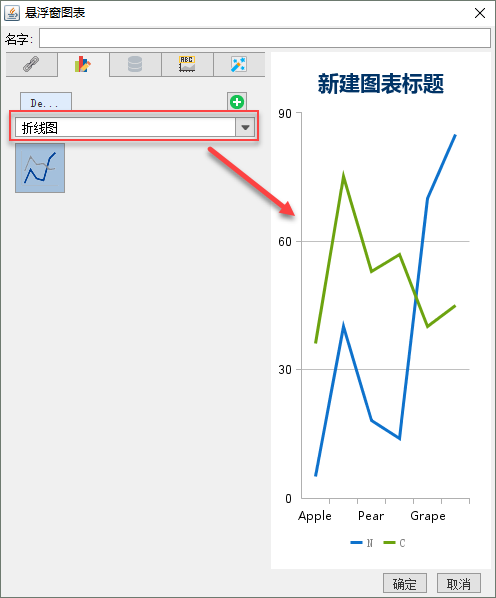

点击管理图表类型，选择折线图，如下图：
点击图表数据，图表数据来源于数据集数据，数据集为ds2，分类为Province，系列设置选择字段值作为系列名称，系列名称为Month，系列值为Amout，汇总方式为求和。
2.3 效果展示
模板效果在线查看请点击FloatChart.cpt

分页预览点击分类即可弹出悬浮图表，然后点击系列即可查看对应的效果。具体模板可查看：%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\FloatChart.cpt
